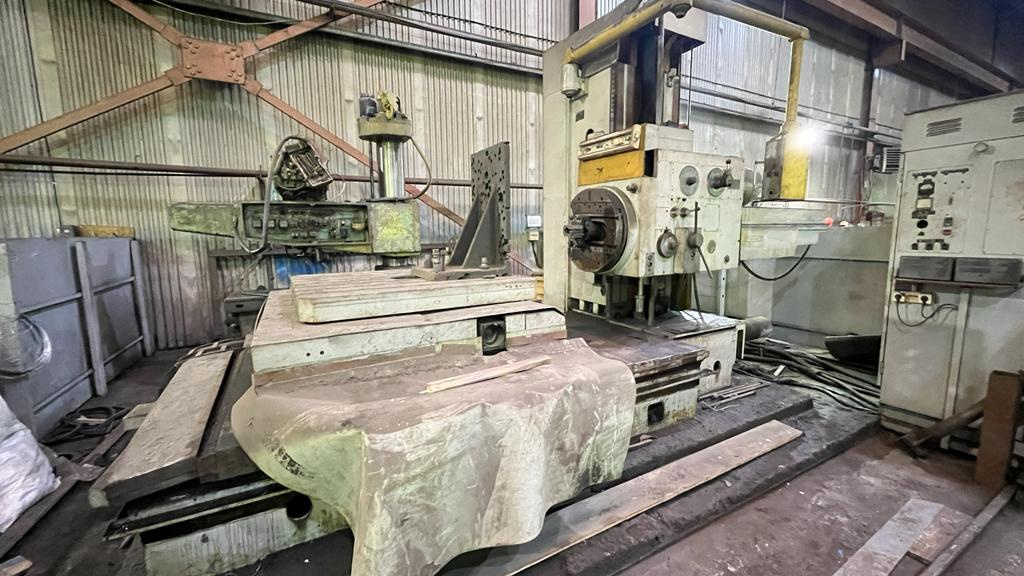

горизонтально-расточной 2А620Ф1 (УЦИ)

Станки модели 2а620ф1 предназначены для фрезерования плоскостей, пазов, уступов; сверления, рассверливания, центрования и зенкерования отверстий; растачивания и развертывания отверстий; нарезания резьбы метчиками; обточки поверхностей, обработки кольцевых канавок и подрезки торцев

Диаметр выдвижного шпинделя, мм 90
Конус выдвижного шпинделя ISO 45

Размеры встроенного поворотного стола по ГОСТ 6569-70

- ширина 1120
- длина 1250

Вертикальное перемещение шпиндельной бабки, мм 1000
Продольное перемещение выдвижного шпинделя, мм 710
Поперечное перемещение поворотного стола, мм 1250
Продольное перемещение поворотного стола, мм 1000
Радиальное перемещение суппорта встроенной планшайбы, мм 160
Пределы частоты вращения выдвижного шпинделя, об/мин 10-1600
Пределы частоты вращения встроенной планшайбы, об/мин 6,5-160

Пределы подачи, мм/мин

- шпинделя выдвижного 2-2000
- шпиндельной бабки, стола в поперечном и продольном направлениях 1,25-1250
- суппорта встроенной планшайбы 0,8-800

Скорость быстрых установочных перемещений, мм/мин, не менее
шпинделя выдвижного шпиндельной бабки 1…6000
стола и шпиндельной бабки 1…6000
Наибольший рекомендуемый диаметр растачиваемого отверстия, мм 240
Наибольший допускаемый крутящий момент на выдвижном шпинделе, кгс/м 140
Наибольший допускаемый крутящий момент на встроенной планшайбе, кгс/м 250

Пределы нарезаемой резьбы

метрической, шаг, мм 1-10
дюймовой, на 1“ 4-20

Наибольшая масса обрабатываемого изделия, кг 4000

Габаритные параметры станка без приставного оборудования, мм

длина 6070
ширина 3970
высота 3220

УЦИ ЛИР 520
