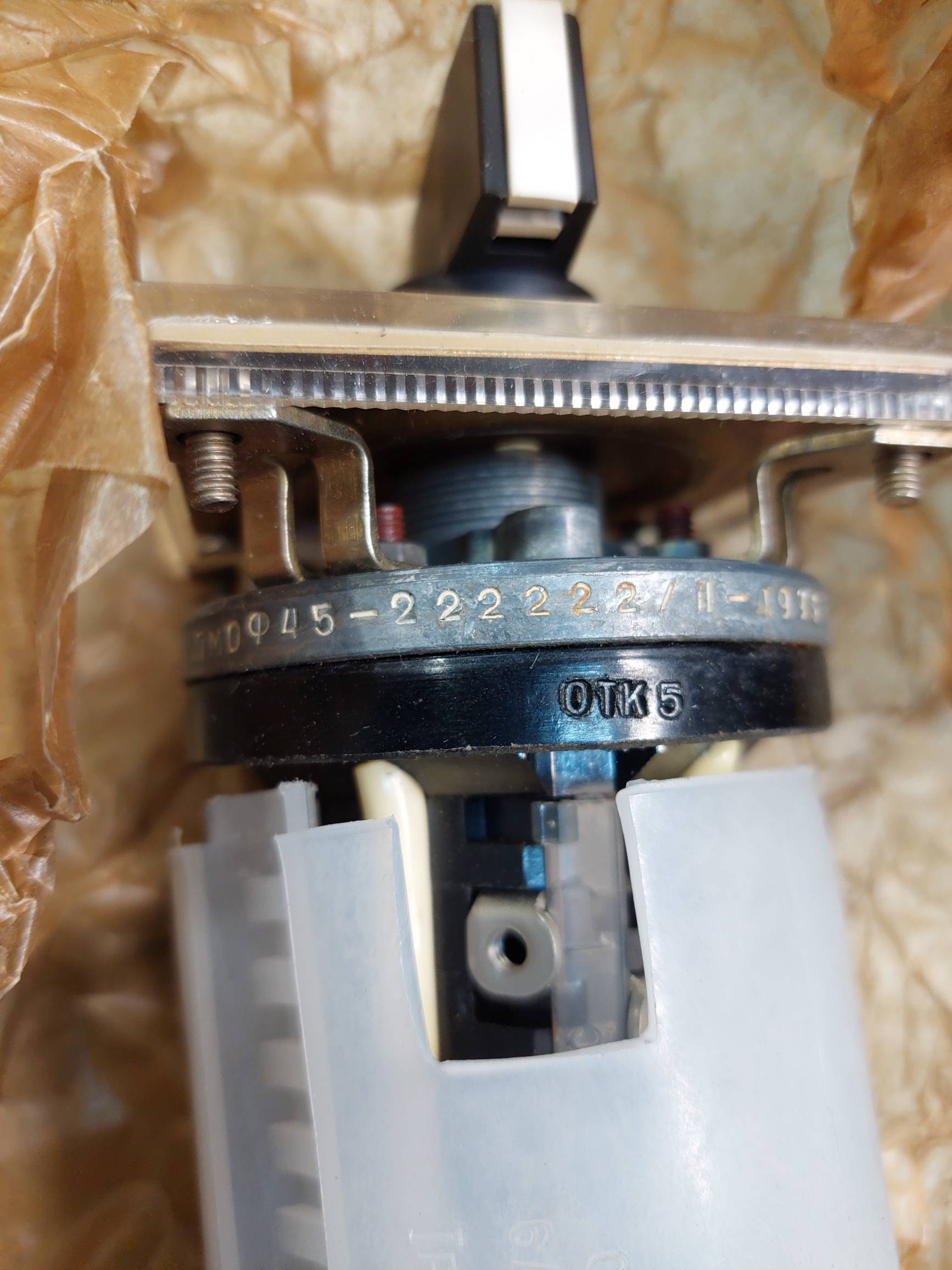

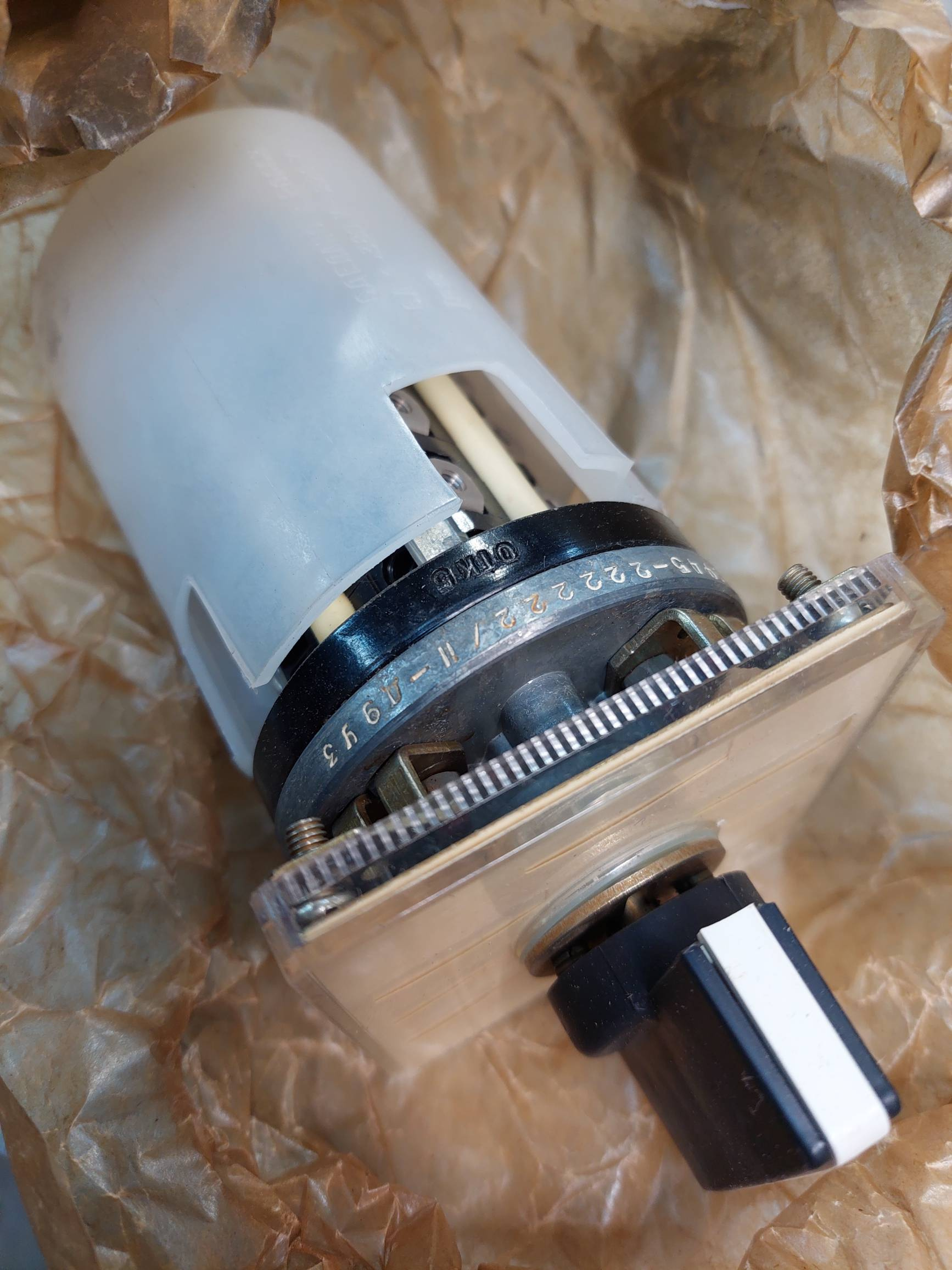

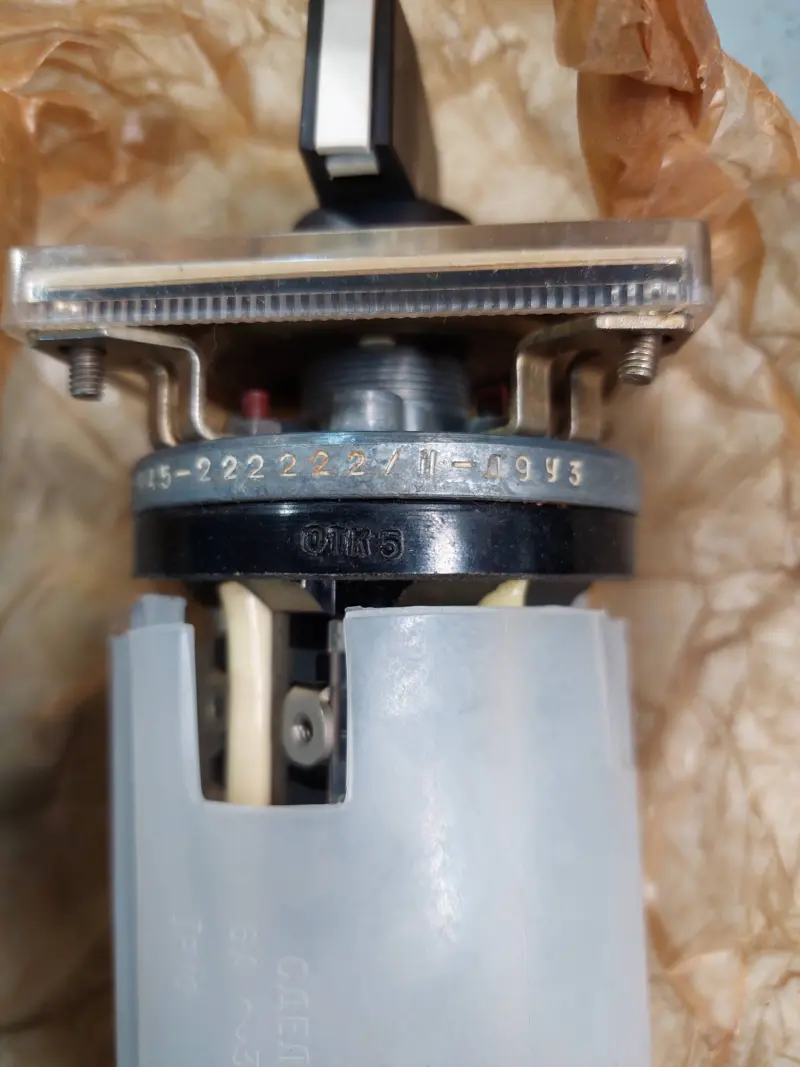

ПМОФ 45-222222 II Д9У3

Переключатели ПМОФ45 предназначены для коммутации электрических цепей управления, сигнализации и защиты напряжением от 12 до 220 В постоянного тока и от 24 до 380 В переменного тока частотой 50, 60 и 400 Гц при токах от 0,25 до 6,3 А в стационарных установках. Переключатель ПМОФ 45-222222/II-Д9 У3 изготавливается как комплектующие изделия для внутригосударственных и экспортных поставок.

Структурное обозначение: Переключатель ПМОФ 45-222222/II-Д9 У3

ПМОХХ-ХХХХХХ/Х-ДХ:

ПМО - переключатель малогабаритный общепромышленный;

Х - конструктивное исполнение:

В -с самовозвратом;

Ф -с фиксацией;

ВФ - с самовозвратом и фиксацией;

Ф - с фиксацией и замком;

Х - положение фиксации (45 -45, 90 -90);

ХХХХХХ - подвижные контакты (от 1 до 10);

Х - исполнение по установке относительно панели: I -с монтажной стороны; II - с фасадной стороны;

ДХ - номер схемы сборки (Д1...Д41; Д83...Д87; Д134);

Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150 69 и ГОСТ 15543.1 89.

Примечание: Переключатели исполнения У также пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 3.1 при температуре окружающей среды от минус 40 до 40С
