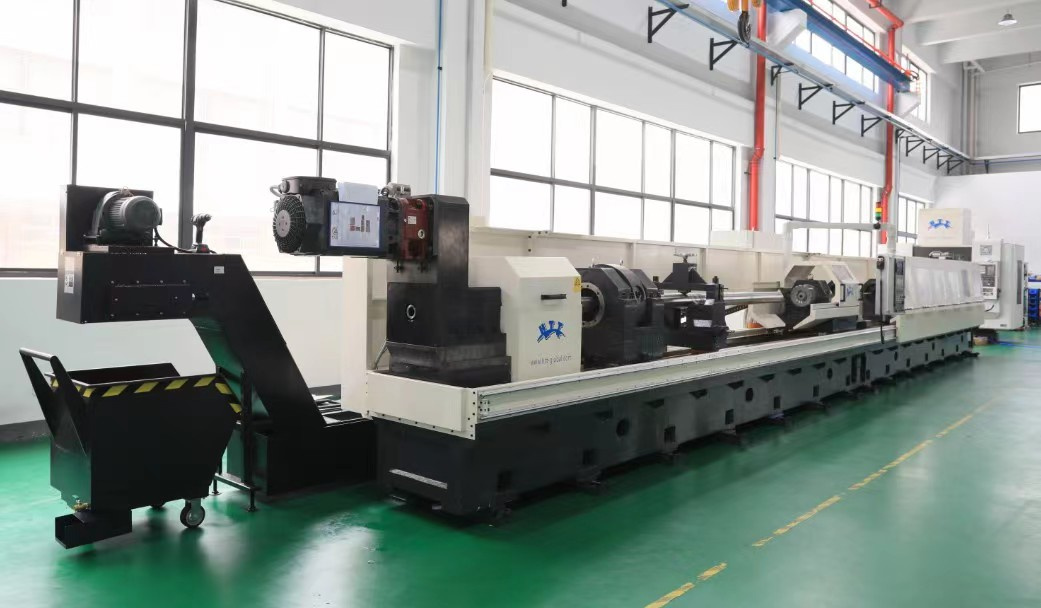

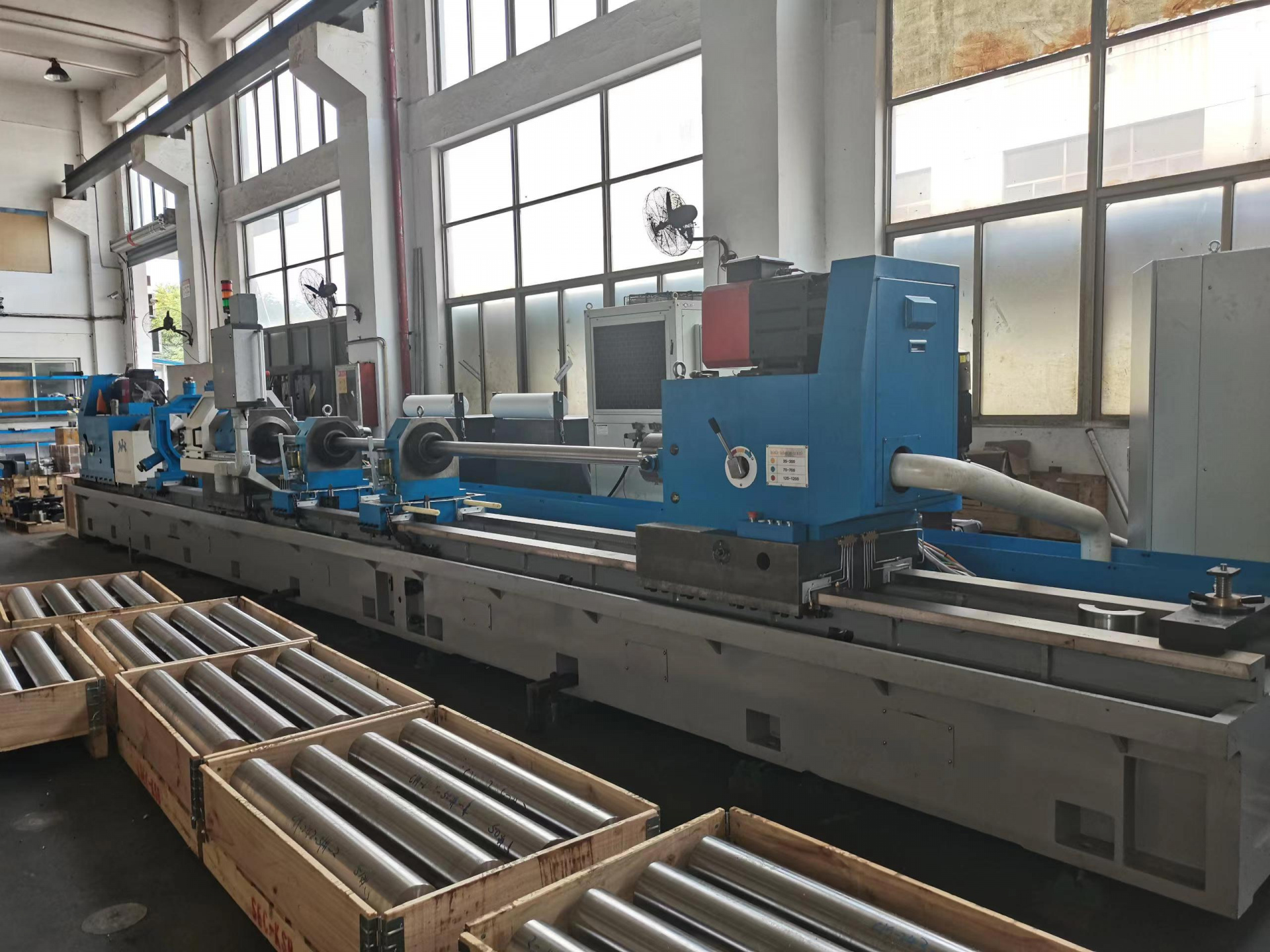

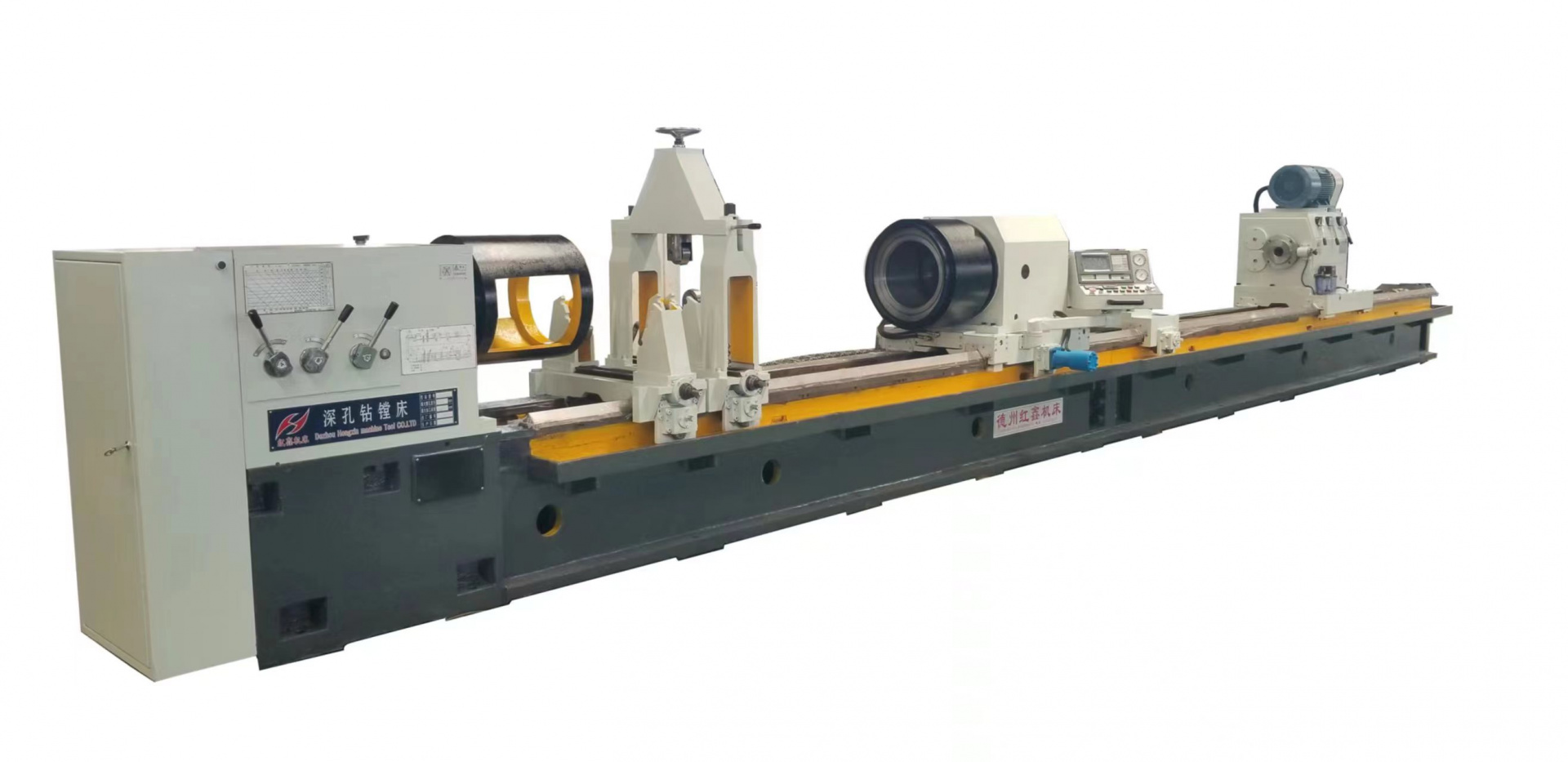

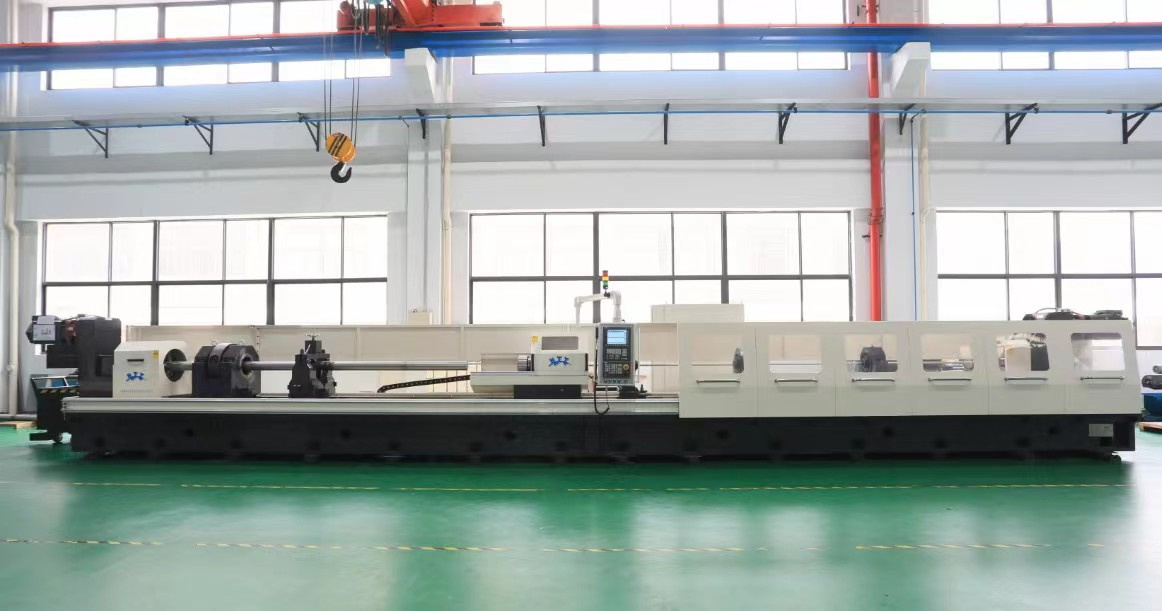

Горизонтальный расточной станок

Тип TK2135

 Диапазон диаметров сверления·················· φ100—φ350mm мм

 Диапазон диаметров сверления ·················· φ40—φ120mm

Максимальная глубина сверления····················· 10000 мм

 Диапазон диаметров зажима заготовки················· φ100mm-φ500mm

 Отверстие шпинделя изголовья кровати···················· φ75 мм

 Коническое отверстие на переднем конце шпинделя···················· φ85mm1:20

Высота центра шпинделя························ 450 мм

 Диапазон и серия оборотов шпинделя···················40— 500р/мин

 Диапазон скоростей подачи·······················5— 1000 мм/мин

 Быстрая скорость перемещения доски для перетаскивания······················· 2000 м/мин

 Главный двигатель изголовья кровати···················· N=30 кВт

Скорость коробки бурильных труб····················40— 500р/мин

Двигатель коробки бурильных труб······················· 22 кВт

Подающий двигатель························· N=5 кВт

Шариковый винт···················· винт φ80 (удлиненный тип)

Двигатель гидравлического насоса·························· N=1,5кВт

Тяговая пластина высокая мощность двигателя······················· 3 кВт

Двигатель охлаждающего насоса····················· N=7,5 кВт 4 группы

Номинальное давление системы охлаждения·······················2.5 Мпа

Поток системы охлаждения·············200 、200、300、300 Л/мин

Масляный инжектор выдерживает максимальное осевое усилие·····················6.3 КН

Максимальное усилие предварительного натяга масляной форсунки на заготовку··················· 20 КН

Максимальный вес обрабатываемой детали··············· 10000 кг (требуется роликовая опора)

Размеры станка················ ··26500×3150×1550

Вес (вес брутто）························· Около 35 тонн
