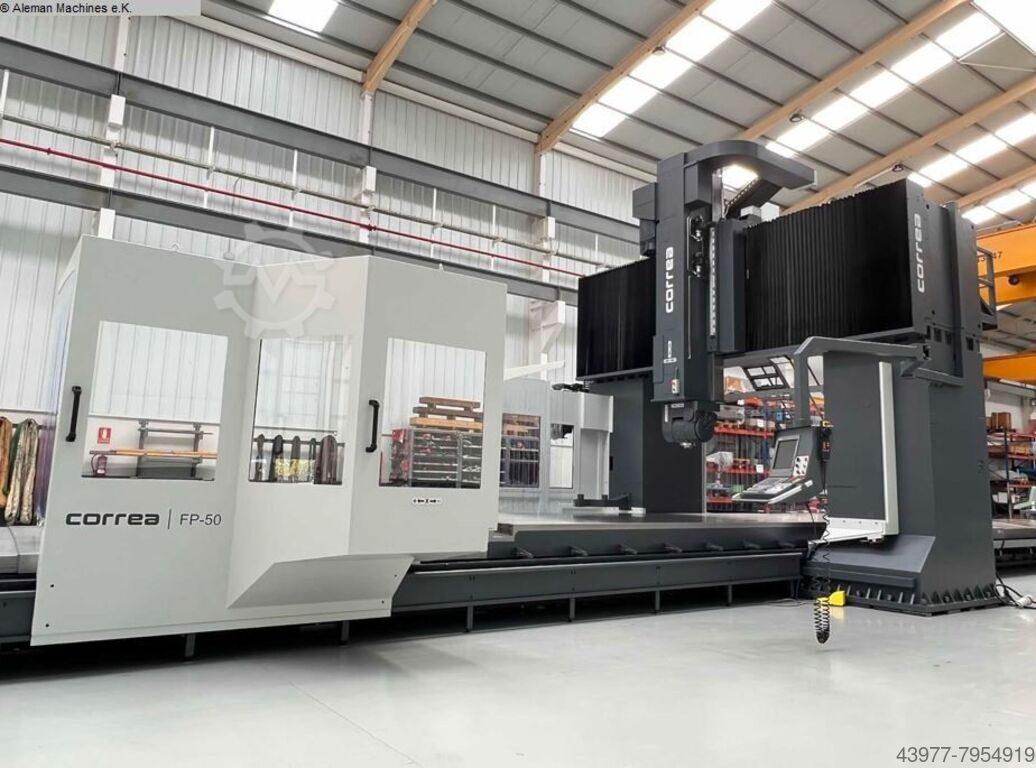

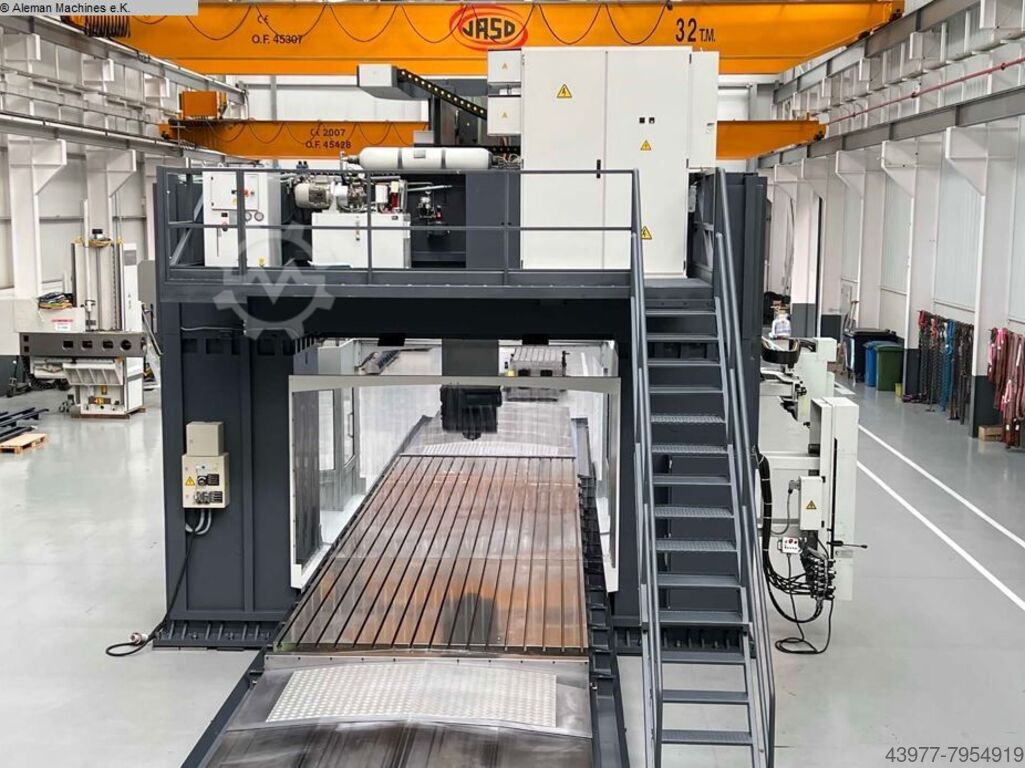

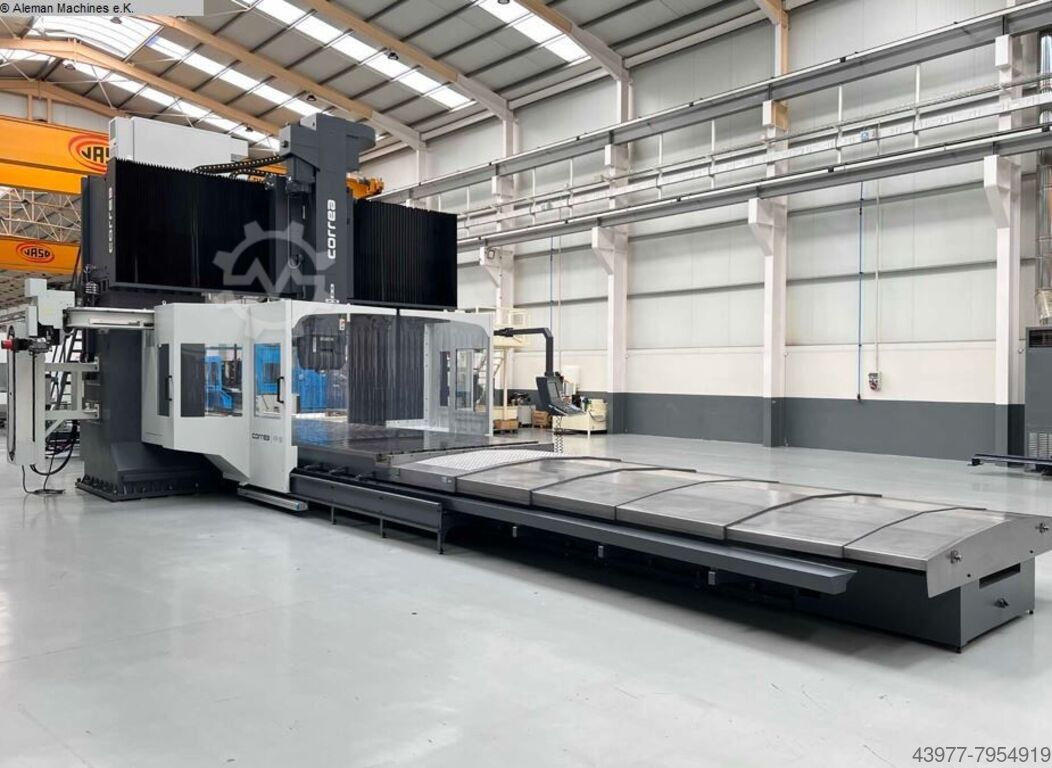

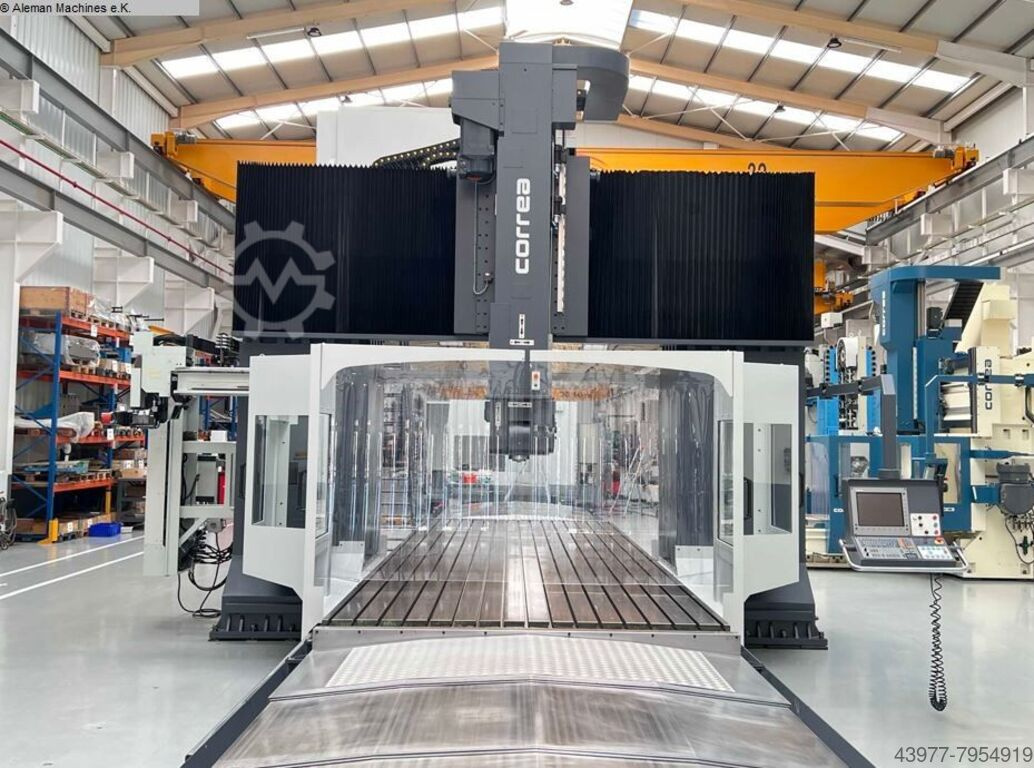

Planer-Type Milling M/C - Double Column CORREA FP 50-80 ( 2010 )

X-Travel 8.000 мм

Y-Travel 3,800 мм

Z-Travel 2,100 мм

Контроль Heidenhain ITNC-530

CILF809L2H

Размер таблицы 8,500 х 2,500 мм

Расстояние между столбцами 3,100 мм

быстрое путешествие x/y/z 10/12 000 мм/мин

подача 7,000 м/мин

Melling Head Automatisch Drehung

Количество скоростей шпинделя 4,000 U/MIN/RPM

Spindle Drive 37 кВт

Коэффициент передачи 2 Stufen

Вес таблицы 35,000 кг

расстояние шпиндель /Таблица 500-1,750 мм

Размеры машины ок. 19.370 x 5,850 x 5,970 мм

Блок изменения инструмента 30 POS.

Макс. Крутящий момент на шпинделе 718 нм

Spindle Taper ISO ISO 50

маховик

Вес машины ок. 93 т

- 5 фрезерные машины типа моста.

Максимальная высота таблица до нижней части моста 2,100 мм

Мин/максимальная таблица расстояния до шпинделя 500-1,750 мм

Быстрое подачу (ось x) 10,000 мм/мин

Быстрая подача (y, z -ось) 12,000 мм/мин

Макс. Рабочая подача 7,000 мм/мин

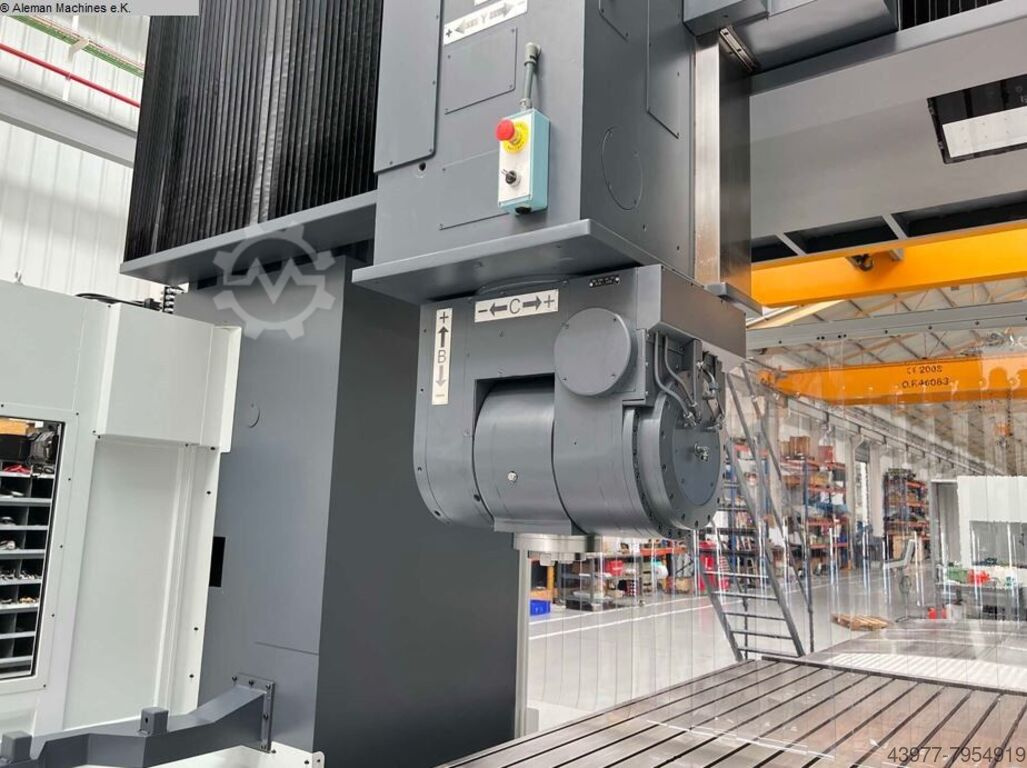

Автоматическая головка C5 E включает

Ось оси В ± 190º

С вращение головки оси ± 360º

Шпиндель конус ISO 50

Скорость шпинделя 4.000 r.p.m.

Крутящий момент шпинделя 718 нм

Портативный маховик включен

Система компенсации теплового роста включена
