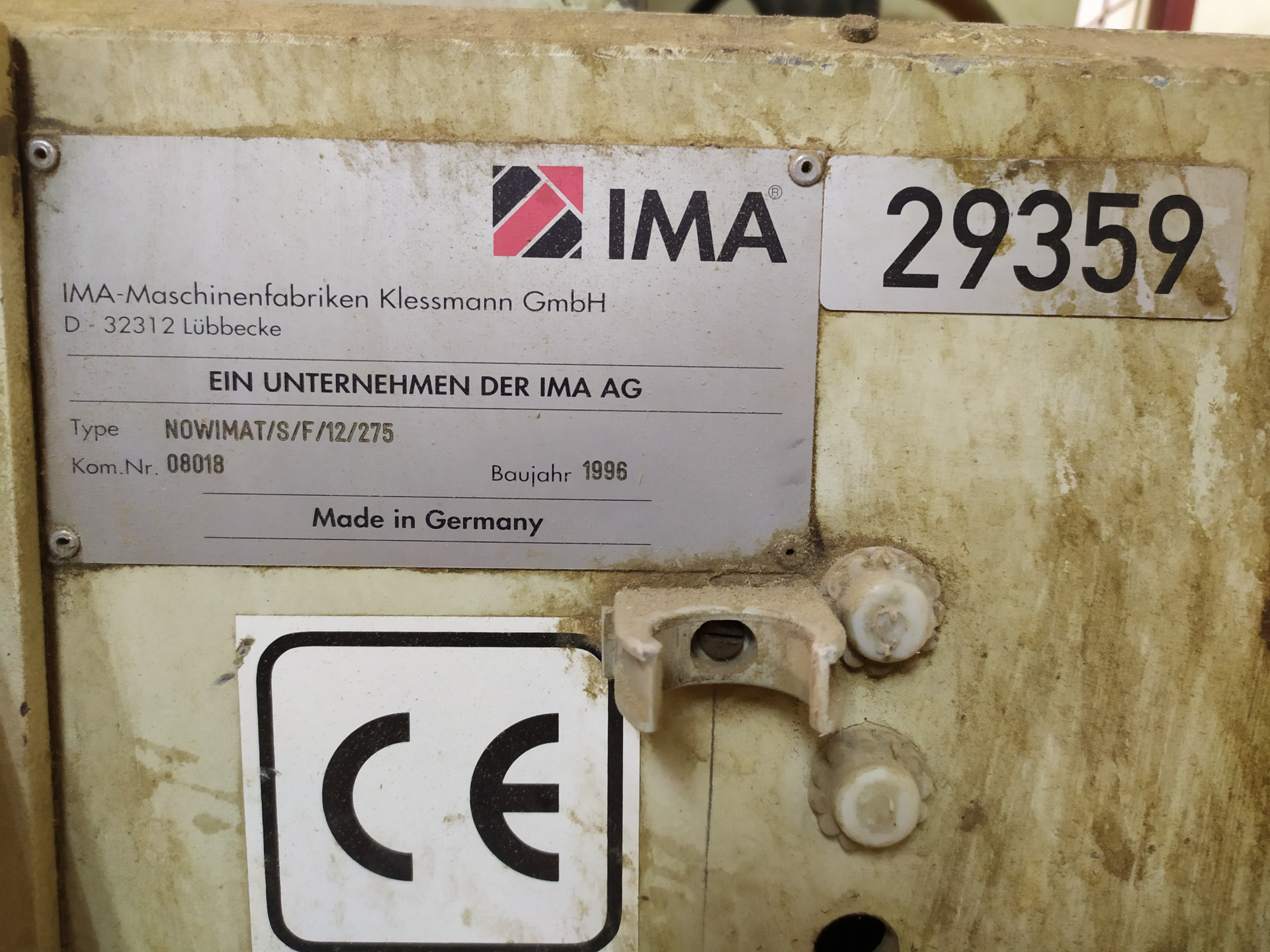

Односторонний кромкообрабатывающий станок IMA TYP NOWIMAT/S/F/12/275

Односторонний автоматический станок для облицовывания и последующей обработки кромок плитных деталей, модель  IMANOVIMAT/S/F/12/275 .

Технические характеристики:

Станок:

Выступ детали за цепь (в т.ч. кромка толщиной 0.3-3 мм) – 38мм

Мин. Ширина загрузки : 65мм 1)2)

1)      При макс. Толщине детали – 25мм

2) для узких деталей необходимо составить отдельную программу обработки.

Мин. Длина детали в направлении подачи: 150 мм

Высота (от пола до верхнего края цепи) – 960 мм

Деталь:

Мин. Длина детали: 150мм

Мин. Ширина детали: 65 мм (кромка макс. 3 мм)

Мин. Толщина детали: 8 мм

Макс. Толщина детали: 60 мм

Наименьшая деталь: 150 мм* 150мм, или 65 мм * 300мм

Выступ облицовочного материала сбоку: 0 мм

Кромочный материал: бумага, пластик  и шпон

Мин. Высота: 14мм

Макс. Высота: 65мм

Рулонный материал:

Мин. Толщина: 0,3мм

Макс. Толщина: 3,0мм*

*Толщина кромок из натур. Шпона ограничена макс. 1,0мм

Макс. Поперечное сечение (кромочный пластик) 130мм2

Макс. Поперечное сечение (натуральный шпон) 80мм2

Мин. Длина кромки 120мм

Макс. Выступ кромочного материала сверху: 10мм

Рабочие характеристики относятся к базовому станку и могут изменяться при использовании последующих агрегатов.

Скорость подачи ок. 6-30м/мин/

Скользящая цепь подачи, состоящая из отдельных звеньев с накладками шириной 80мм.

Автоматическая, программно-управляемая смазка цепи подачи.

Верхний прижим: клиновой ремень шириной 70мм и подпружиненные направляющие ролики на шарикоподшипниках, электронная регулировка высоты.

Меры по технике безопасности и охране труда согласно требованиям СЕ.

Шумопоглощающие/ защитные кожухи

Для бесперебойной работы станка и качественной обработки деталей следует использовать рекомендованные инструменты и обеспечить подключение станка к системе аспирации со скоростью воздуха в вытяжках патрубках мин. 28 м/с (разрежение 2480 Па).

Станок должен быть изолирован от высокочастотных излучений.
