Кабельный толкатель ГТ-12.3 используется как промежуточный механизм при прокладке кабелей в траншеях, каналах, люках и на кабельных лотках. Применяется как сам по себе, так и в паре с лебедкой для протяжки кабеля. Он значительно снижает тяговые усилия, приложенные к концу кабеля. Для достижения наилучшего эффекта кабельный толкатель должен быть установлен за 5- 20 м до поворота.
Также толкатель может применяться для разматывания кабеля с барабана и проталкивания его вдоль намеченной трассы.
Состоит из силового блока (гидравлической станции) и устройства для проталкивания кабеля.

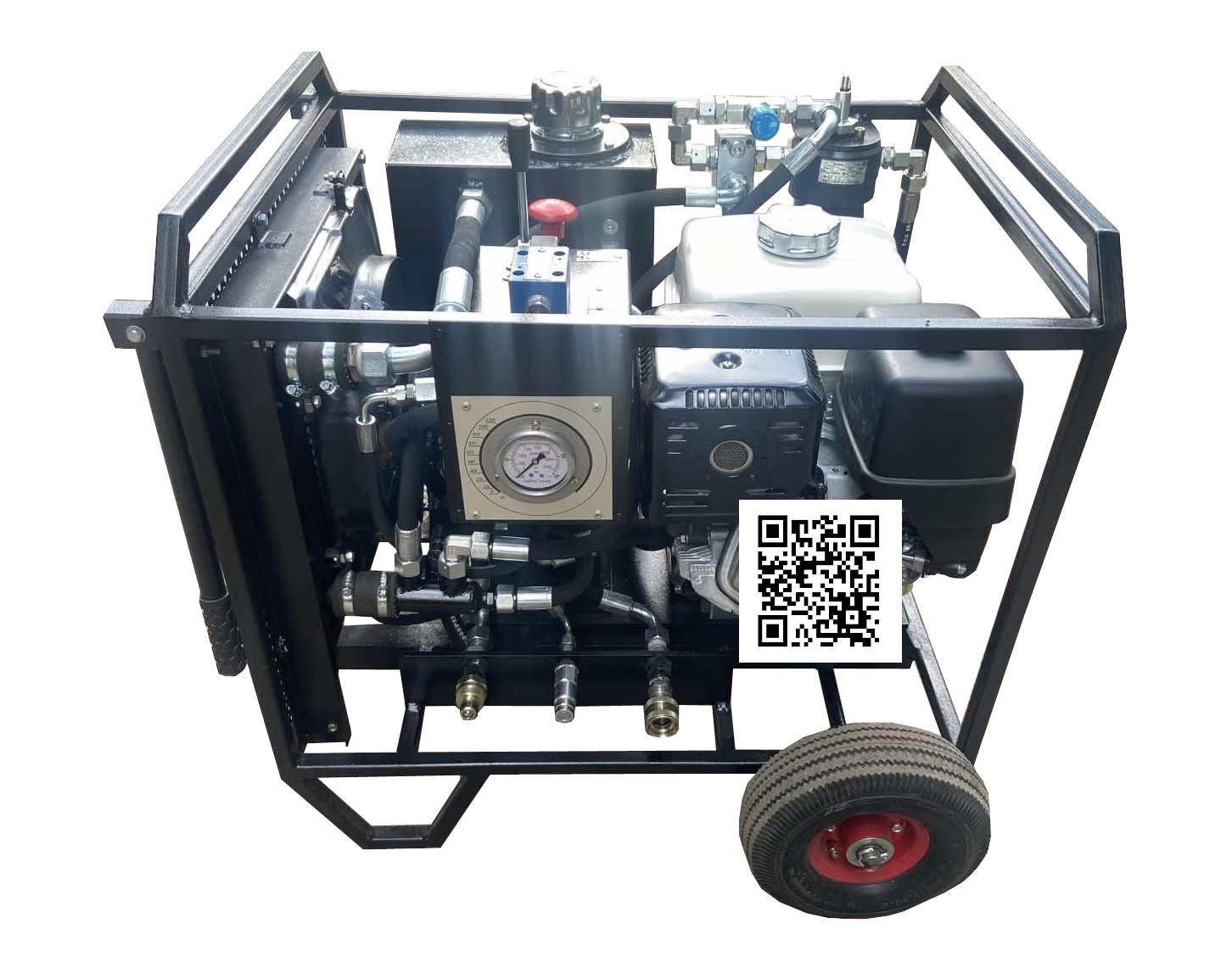

Гидравлическая станция – это металлический каркас, с установленным на нем бензиновым двигателем, насосом НШ, напорным фильтром, предохранительными клапанами, охладителем масла – радиатор, гидравлическим распределителем, гидравлическим баком и РВД.

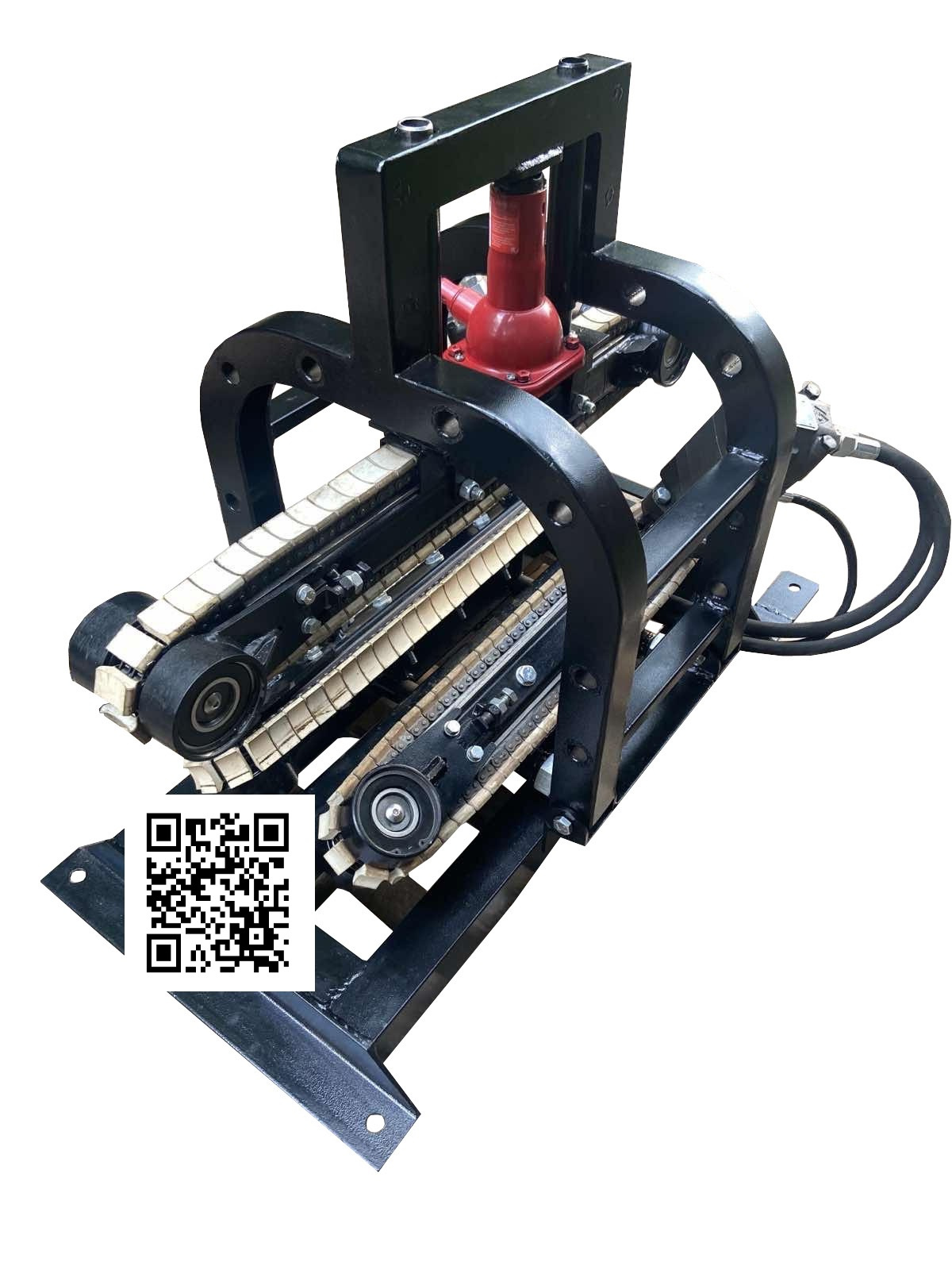

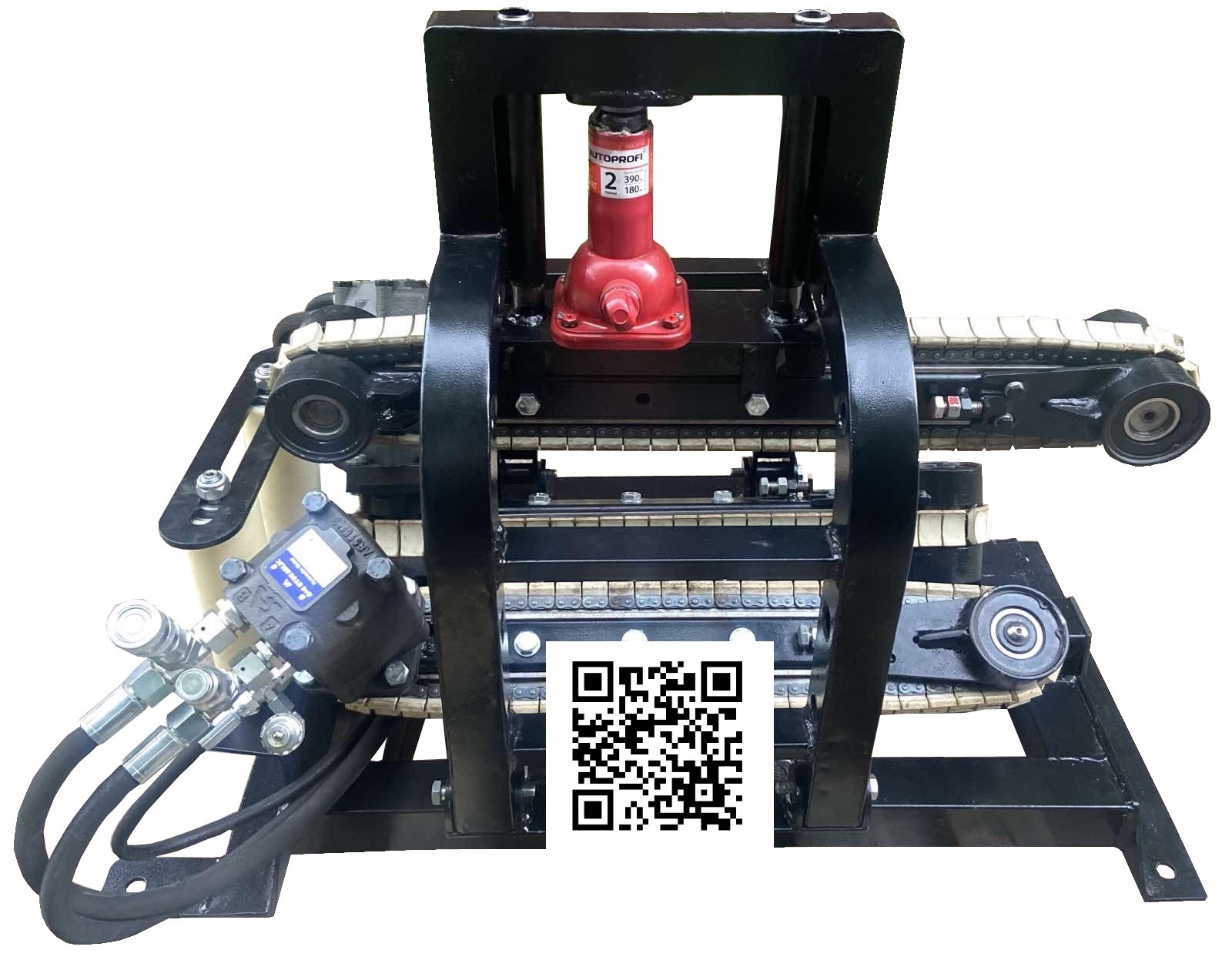

Устройство для проталкивания кабеля – это механизм, смонтированный на металлической рамке с откидной секцией для вставки кабеля, двух приводных блоков с гидромоторами, которые вращают цепь с обрезиненными накладками и прижимным блоком, состоящим из цепи с обрезиненными накладками и домкратом, для регулировки прижима кабеля.
Стоимость указана за комплект: толкатель + гидростанция + комплект РВД.
Технические характеристики
|
|
|
|
| Габариты: Насосная станция: Длина, мм Ширина, мм Высота, мм | 1100 800 700 |
|
| Тяговый модуль: Длина, мм Ширина, мм Высота, мм | 850 500 450 |
|
| Установочная мощность, кВт | 9 |
|
| Масса, кг: - Насосная станция - Тяговый модуль | 90 90 |
|
| Двигатель «Kohler» Мощность, л.с Объем топл. бака, л |
14 5 |
|
| Насос: Подача макс., л.мин | 30 |
|
| Скорость подачи кабеля, м/мин | 12 |
|
| Диаметр проталкиваемого кабеля, мм | 65-165 |
|
| Рабочая жидкость толкателя | ВМГЗ ТУ 0253-031-0021 9158-98 (всесез.) |
|
| Емкость бака рабочей жидкости,л | 35 |
|
| Количество рабочей жидкости, л | 30 |
|
| Максимальное усилие проталкивания кабеля, кН | 12 |
|
| Температура эксплуатации, °С | -15…+40 |
