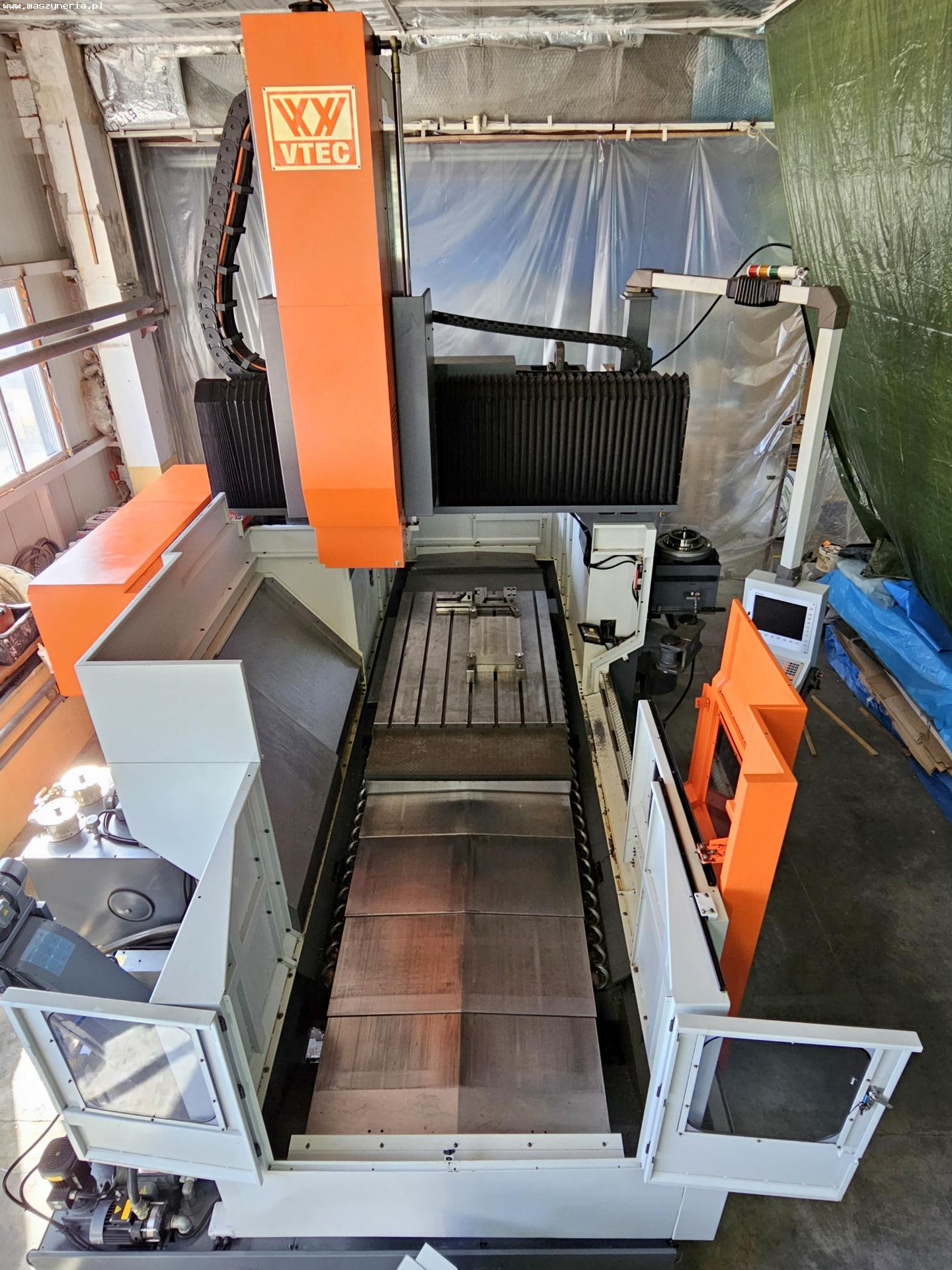

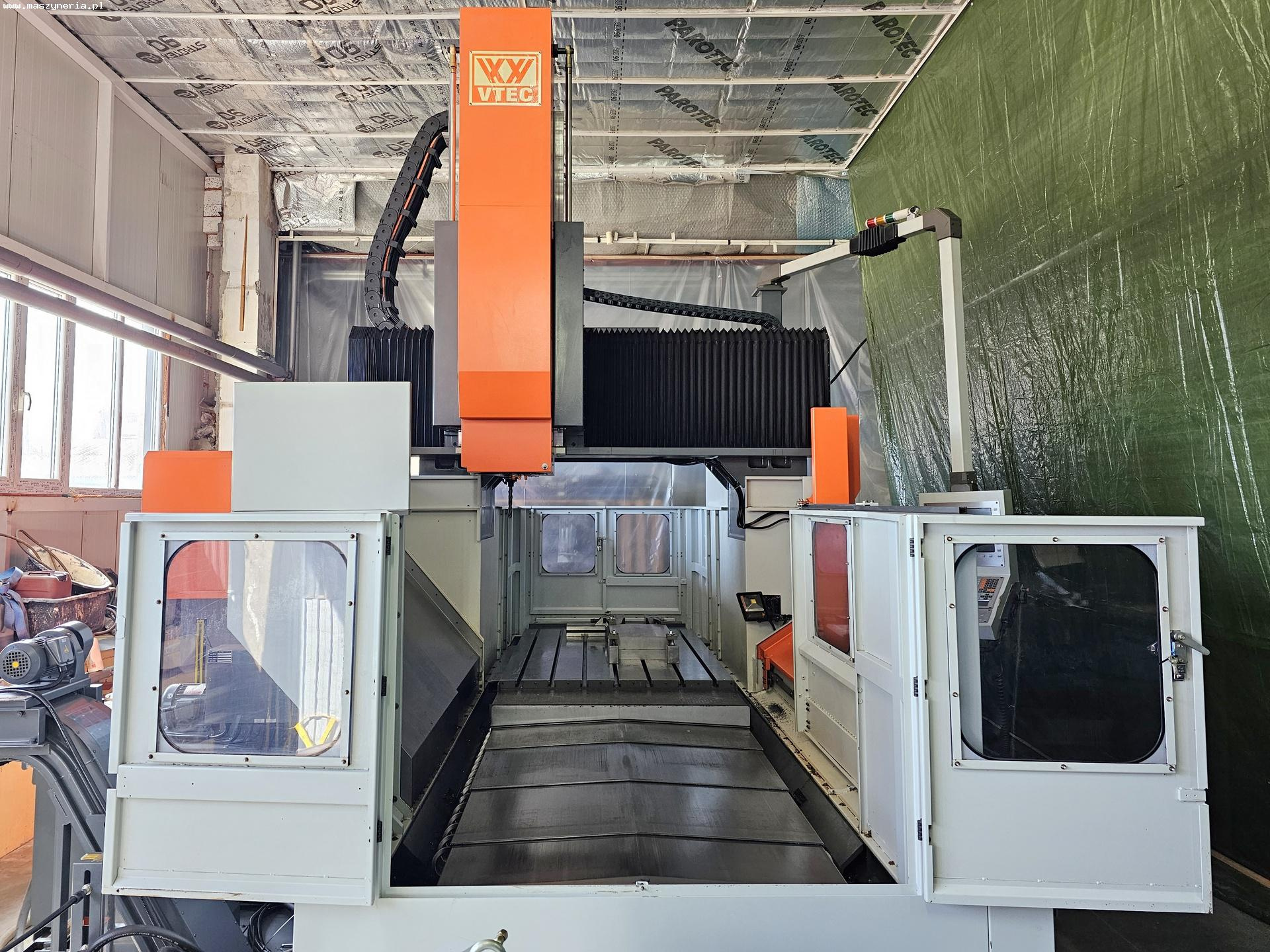

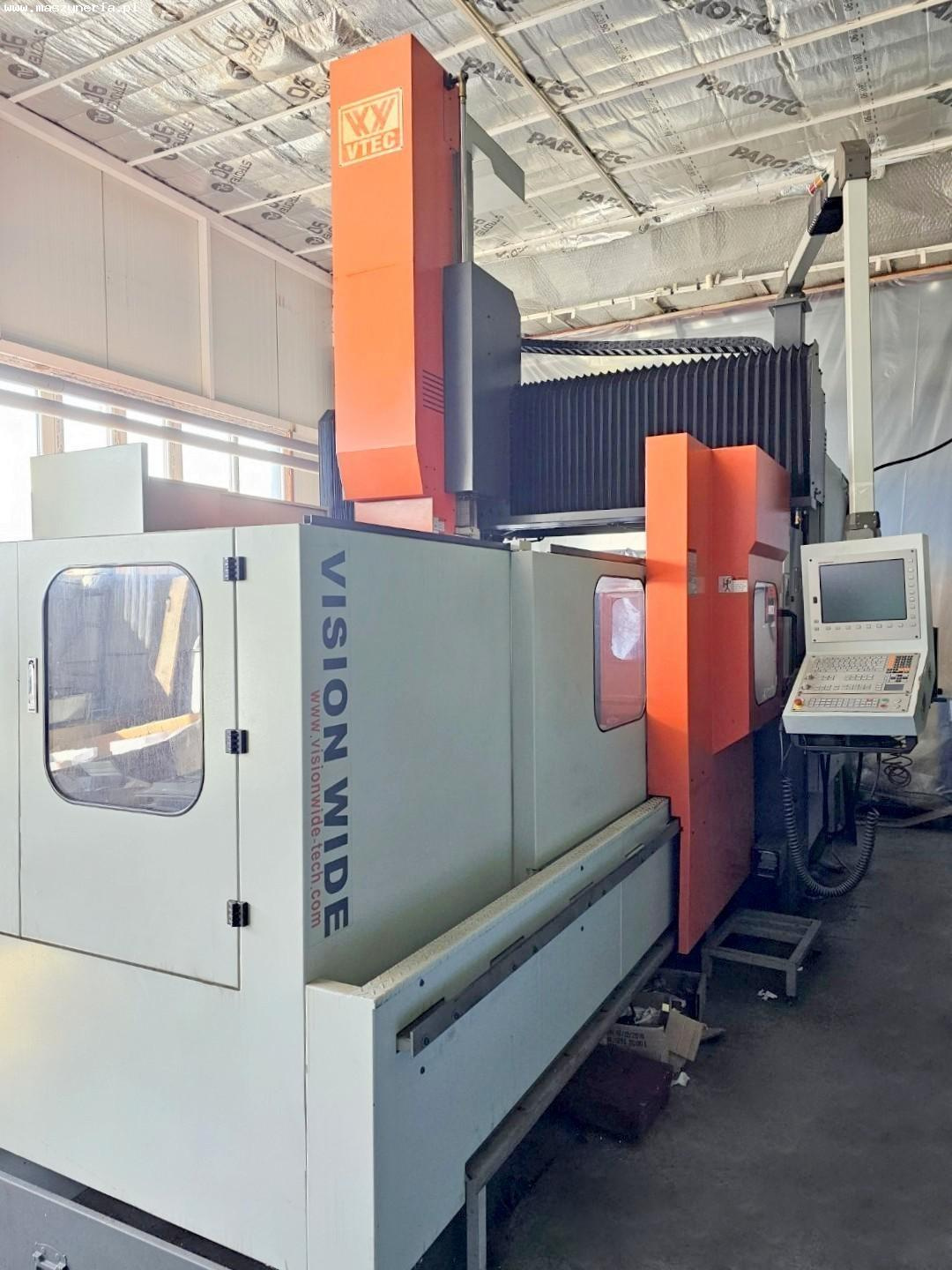

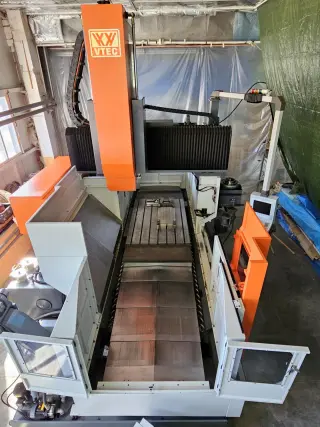

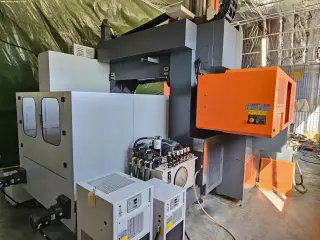

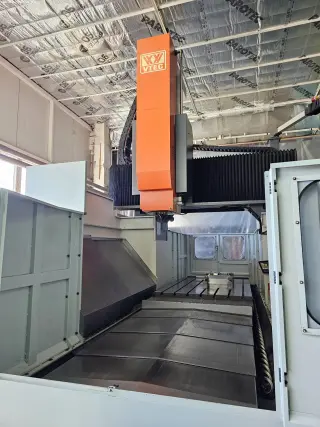

Портальный фрезерный станок с ЧПУ VISION WIDE VB-2016 5-осей был произведен в 2013 году в Тайване.
Технические характеристики фрезерного центра с ЧПУ VISION WIDE VB-2016
- количество осей: 3, 5 (после установки автоматической головки на вертикальный шпиндель)
- поверхность рабочего стола (Д х Ш): 2000 х 1300 мм
- максимальный вес заготовки: 8000 кг
- скорости подачи по осям X/Y/Z: 2000/1600/1020 мм
- быстрое траверса по оси X: 0-15000 мм/мин
- быстрая траверса по оси Y: 0-15000 мм/мин
- быстрая траверса по оси Z: 0-7000 мм/мин
- вращение головки вокруг вертикальной оси C: автоматическое (индексация каждые 5°)
- точность позиционирования по оси C: ± 0,003°
- максимальная скорость вращения шпинделя автоматической головки: 3000 об/мин
- максимальная скорость вращения шпинделя: 10000 об/мин
- максимальная скорость выходного шпинделя (с мультипликатором): 26000 об/мин (20%ED)
- максимальная частота вращения выходного шпинделя (с мультипликатором): 20000 об/мин (80%ED)
- максимальная непрерывная скорость выходного шпинделя (с мультипликатором): 16000 об/мин (100%ED)
- мощность шпинделя (непрерывная/моментальная): 24/30 кВт
- максимальная мгновенная мощность шпинделя (с мультипликатором): 9,5 кВт (20%ED)
- максимальное расстояние между наконечником шпинделя и столом: 1225 мм
- минимальное расстояние между наконечником шпинделя и столом: 205 мм
- крутящий момент шпинделя (непрерывный/моментальный): 152/191 Нм
- время смены инструмента (от инструмента к инструменту): 3 s
- максимальный диаметр инструмента (соседние карманы пусты): 180 мм
- максимальный диаметр инструмента (соседние карманы заняты): 125 мм
- максимальная длина инструмента: 380 мм
- максимальный вес инструмента: 18 кг

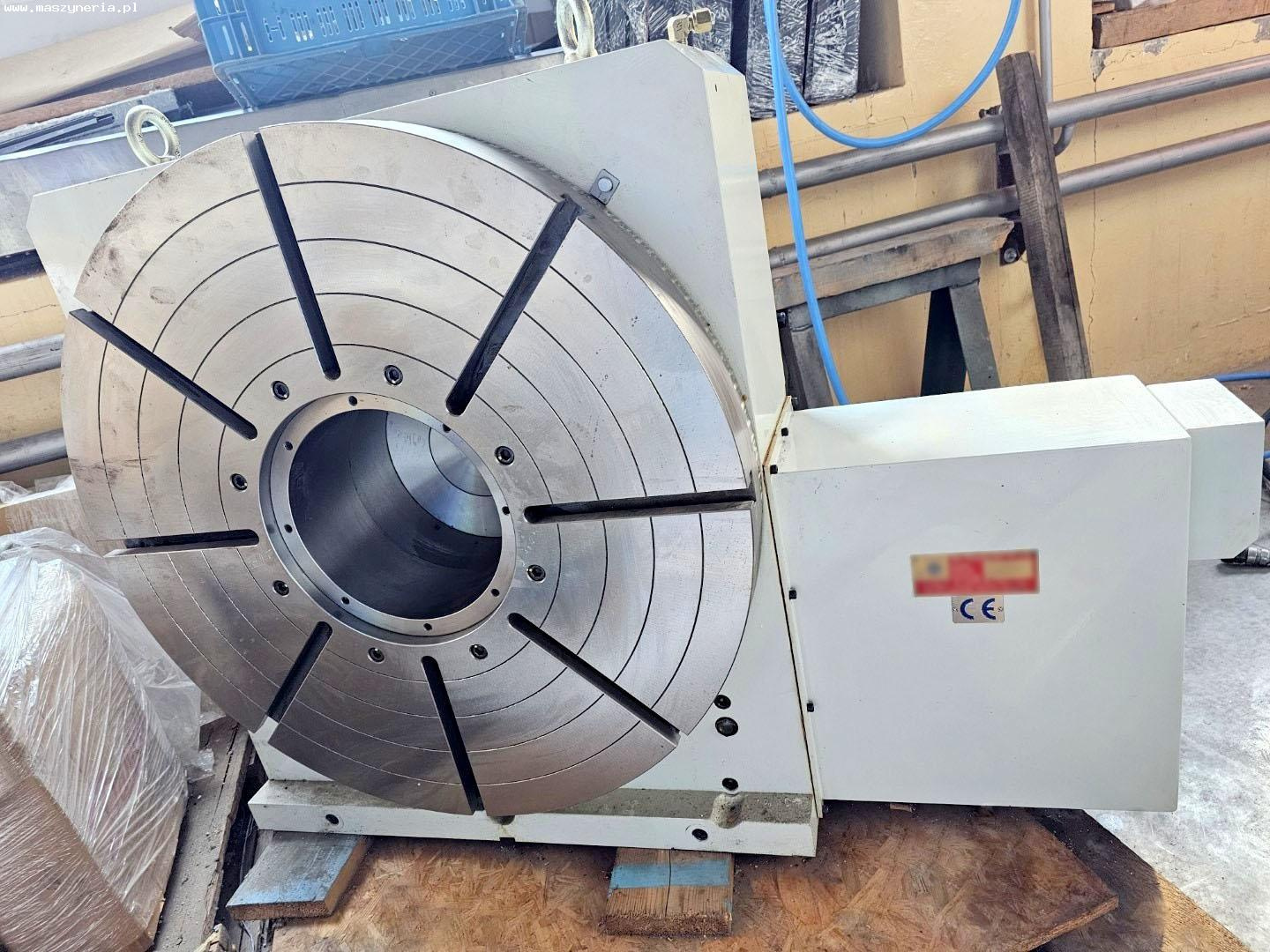

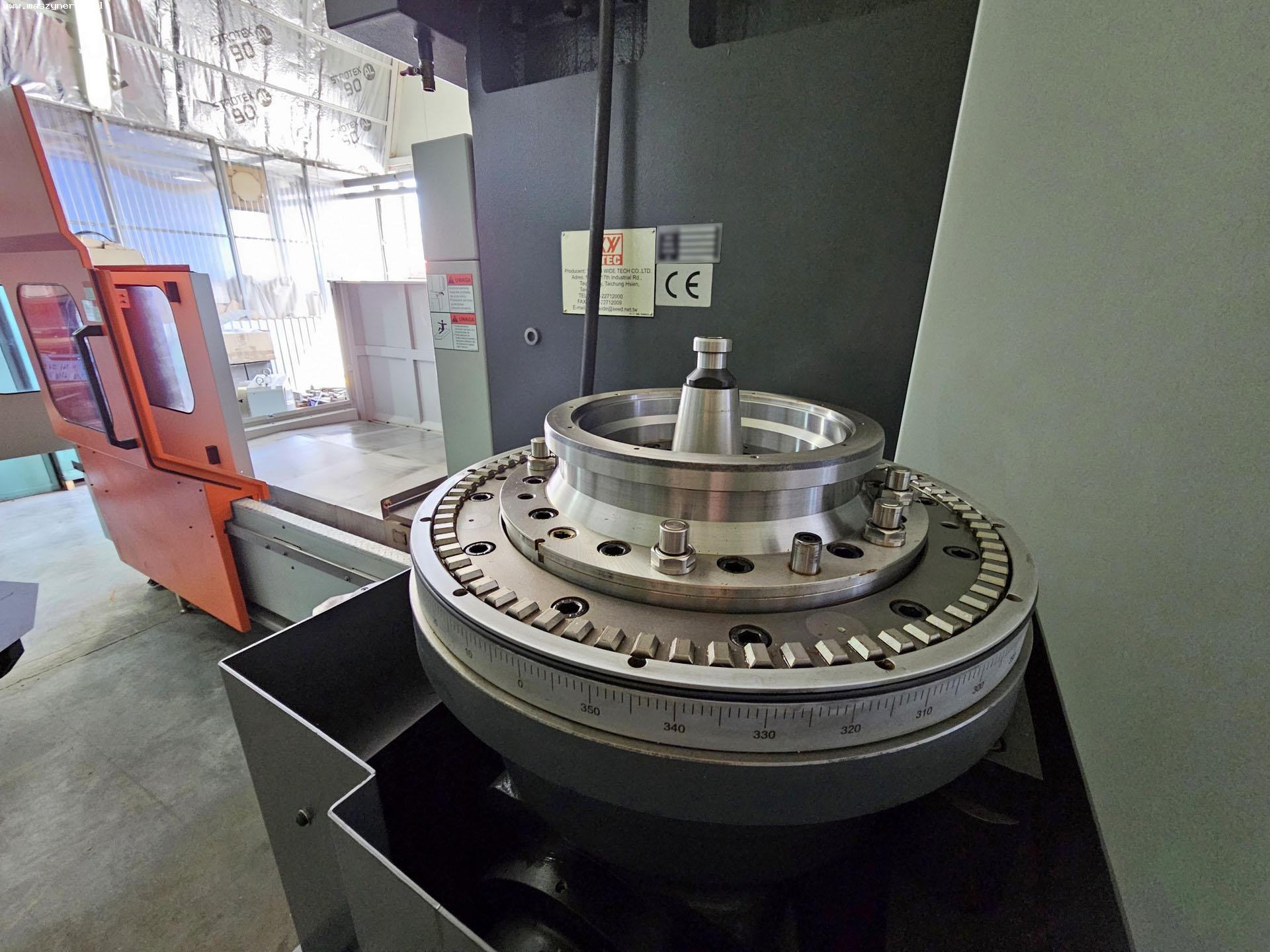

- диаметр поворотного стола: 800 мм
- максимальная нагрузка на поворотный стол (вертикальное положение): 500 кг
- максимальная нагрузка на поворотный стол (горизонтальное положение): 1000 кг
- высота поворотного стола (вертикальное положение): 880 мм
- высота поворотного стола (горизонтальное положение): 340 мм
- расстояние между центром диска поворотного стола и стойкой стола (вертикальное положение, вращение вокруг горизонтальной оси): 480 мм
- проходное отверстие в центре диска поворотного стола: d=254 мм
- минимальный шаг индексации поворотного стола: 0,001°
- ручная задняя бабка поворотного стола
- расстояние между вертикальными стойками затвора: 1700 мм
- точность позиционирования (300 мм): ± 0,005 мм
- точность позиционирования по всей длине: ± 0,015 мм
- коэффициент мультипликатора: 1:5
- крепление мультипликатора: ER16
- держатель мультипликатора: SK-50
- время включения станка: 8564 h
- время работы шпинделя: 3027 h
- время выполнения программы: 3271 h
- время работы оси: 3454 h
- размеры (Д х Ш х В): 7580 х 5355 х 4043 мм
- вес поворотного стола: 1200 кг
- вес станка VTEC VB 2016: 25000 кг
Оборудование фрезерного станка с ЧПУ

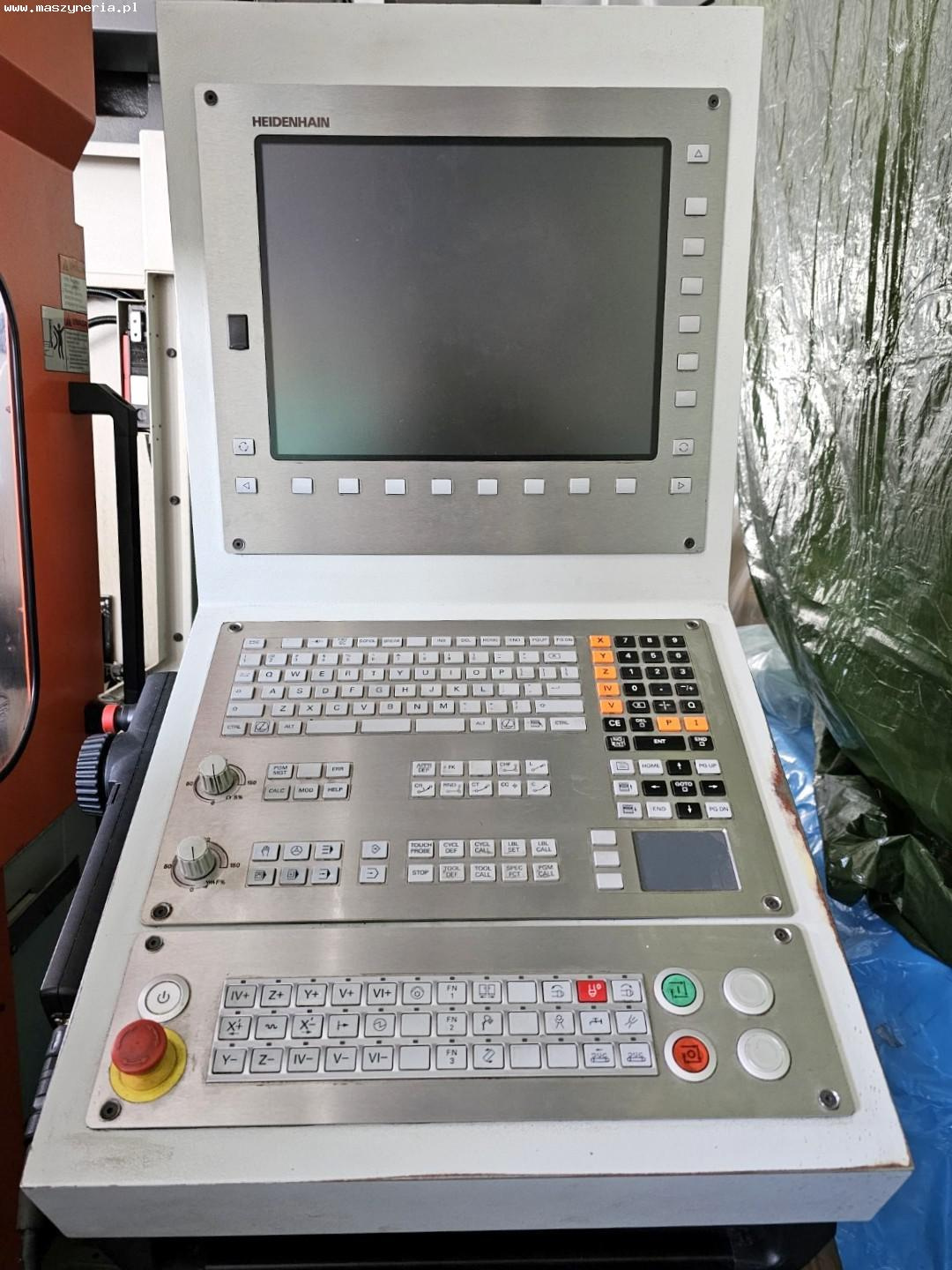

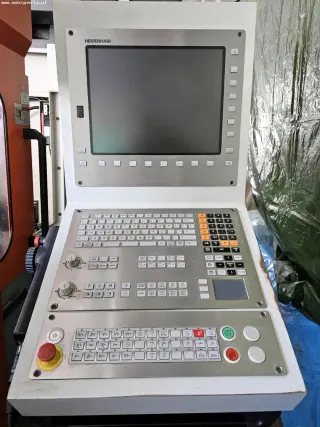

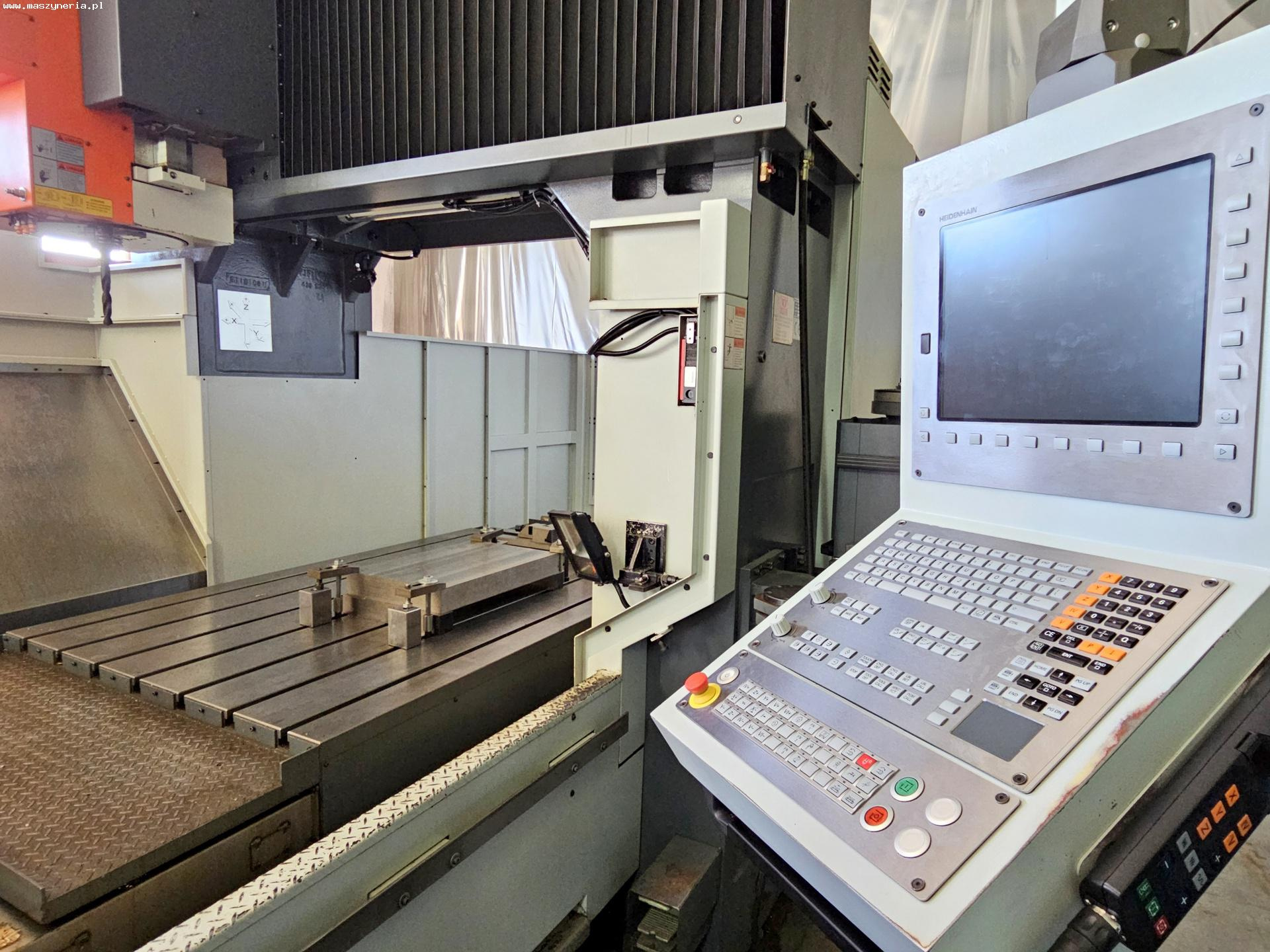

- управление ЧПУ: HEIDENHAIN iTNC 530

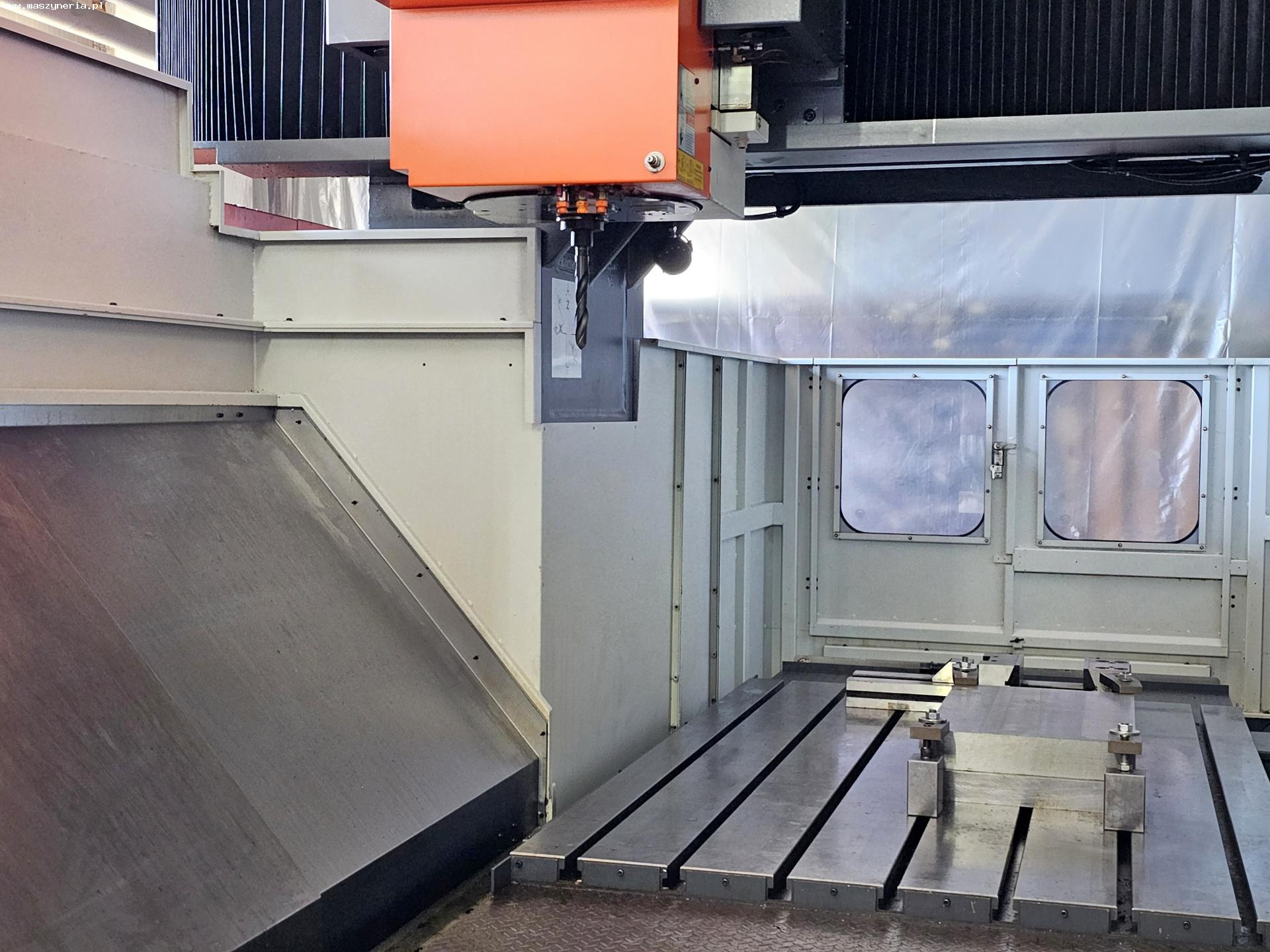

- автоматическая поворотная головка (возможность обработки по 5 осям)
- поворотный стол
- датчик заготовки: RENISHAW RMP-60
- контактный датчик установки инструмента: RENISHAW TS 27R
- шкалы осей X,Y,Z: HEIDENHAIN
- 32-позиционный магазин инструментов
- мультипликатор для умножения частоты вращения главного шпинделя
- полный набор инструментов
- винтовой транспортер стружки (2 шт.)
- поперечный гусеничный транспортер стружки
- конусность шпинделя: ISO-50/ DIN 69871
- охлаждение через шпиндель
- насос охлаждающей жидкости: GRUNDFOS
- охлаждение через центр инструмента для автоматической головки
- направляющие скольжения

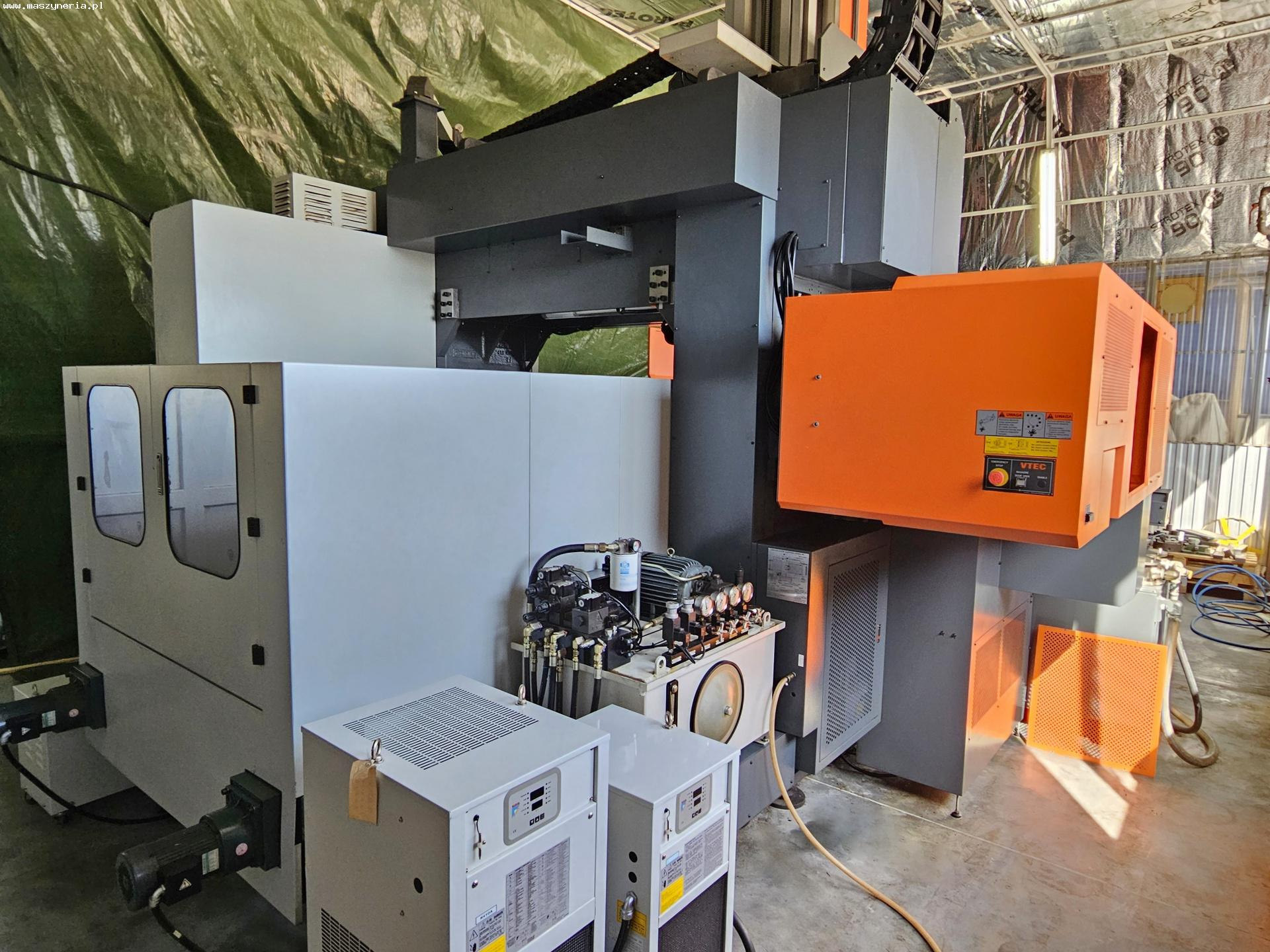

- система охлаждения шариковинтовой пары
- жидкостная система охлаждения
