Вертикально фрезерный станок с ЧПУ

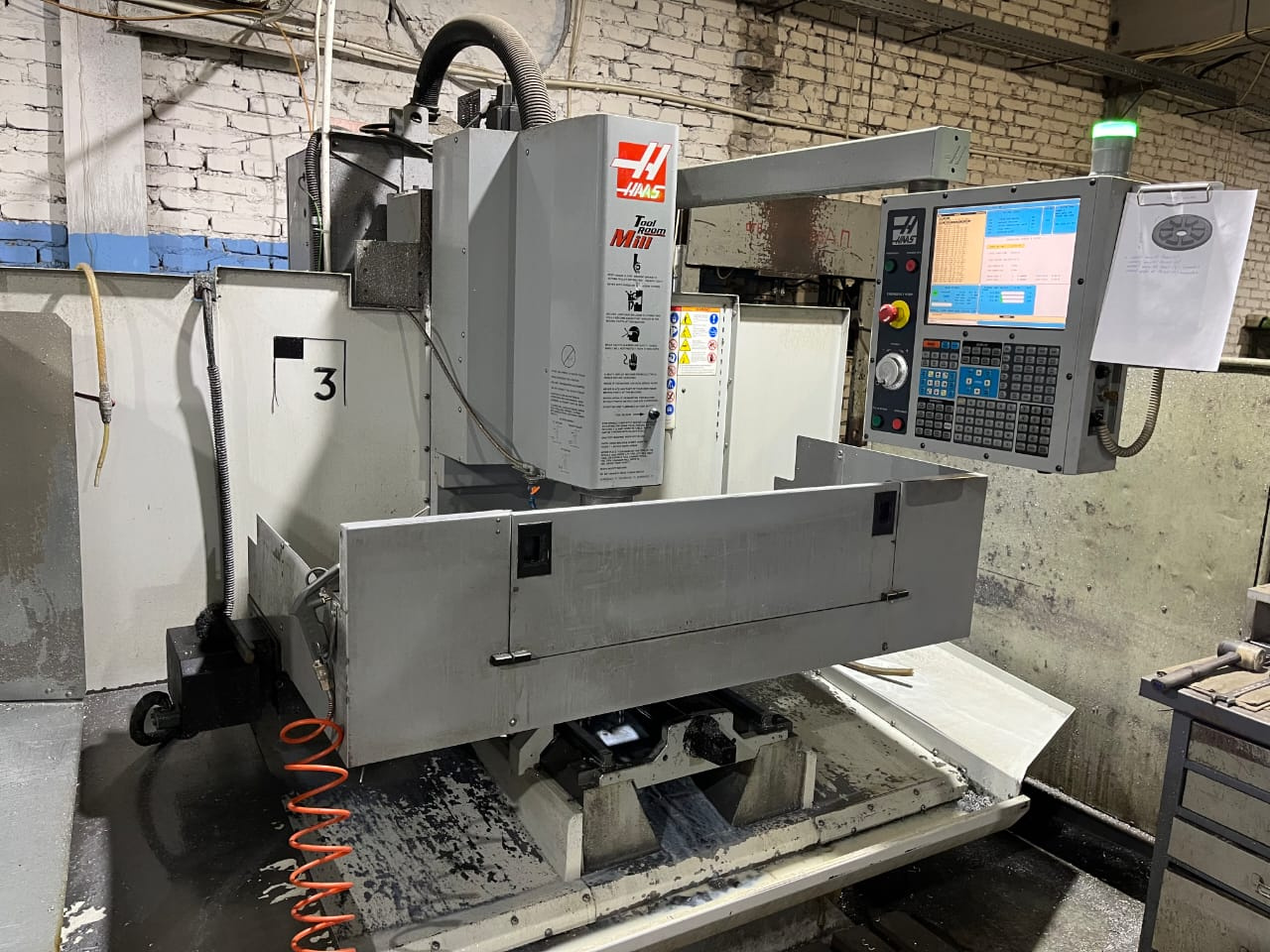

Вертикально фрезерный станок с ЧПУ мод. Haas TM-3 НЕ 2008г.

выпуска

Параметры подключения и установки

Электропитание ………3ф, 400В, 50гц

Потребляемая электрическая мощность, кВА …………….9

Требования к сжатому воздуху:

 рабочее давление в сети, бар ……… 6,9

 рабочий расход, л/мин …………….113

Габаритные размеры станка, мм

 Длина ……….2819

 Ширина ……. 2210

 Высота ……… 2692

Масса ориентировочная, кг ………2815

Параметры перемещения рабочих органов

Величина рабочих перемещений по осям, мм

 По оси X …… 1016

 По оси Y …………………..… 508

 По оси Z ……………………………………………………..… 406

Максимальная величина рабочих подач, м/мин …………………….5,1

Максимальная скорость холостых перемещений рабочих органов м/мин … 5,1

Максимальные допустимые усилия по осям, кН ………………….. 8,89

Параметры шпинделя

Исполнительные конуса шпинделя …………………………….….. ISO 40

Максимальная частота вращения шпинделя, об/мин ………………4000

Максимальный крутящийся момент (при n=1200об/мин), Нм …….45

Максимальная мощность на шпинделе, кВт ……………………….. 5,6

Способ передачи крутящего момента ……………………. ременная передача

Смазка подшипников шпинделя ………………………..… консистентная

Охлаждения шпинделя ………………………………….… нет
