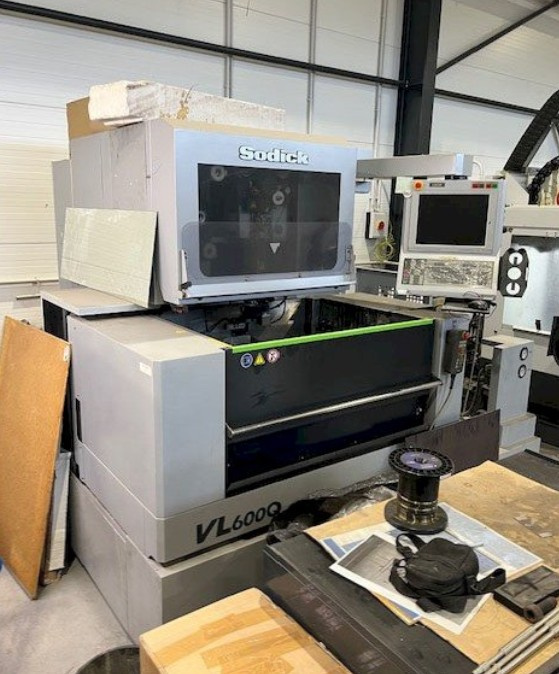

Электроэрозионный проволочно-вырезные станки Sodick VL600Q

Спецификации: VL600Q

Ход по осям X×Y 600 × 400 мм

Ход по оси Z 270 мм

Ход по осям U×V 90 × 90 мм

Макс. угол конусного резания ±15° (на толщине = 120 мм)

[ОПЦИЯ: TaperFlex Neo — до 45° (имеются ограничения)]

Размеры рабочей ванны 1040 × 780 мм

Макс. нагрузка на стол

(масса заготовки) 850 кг

Расстояние от пола до верха стола 930 мм

Даметр проволоки-электрода 0,1 ∼ 0,3 мм

Натяжение проволоки-электрода 3 ∼ 23 Н

Макс.скорость подачи проволоки 420 мм/сек

Макс. масса бобин 8 кг  (до 50 кг  с Jumbo Wire Feeder — ОПЦИЯ)

Габаритные размеры (Ш×Г×В) [включ. генератор и гидростанцию) 2620 × 2605 × 2080 мм

Установочные рамеры 3320 × 3365 мм

Масса станка (включ. генератор) 3140 мм

Подводимый сжатый воздух 0,5 МПа, 30 нормолитров/мин

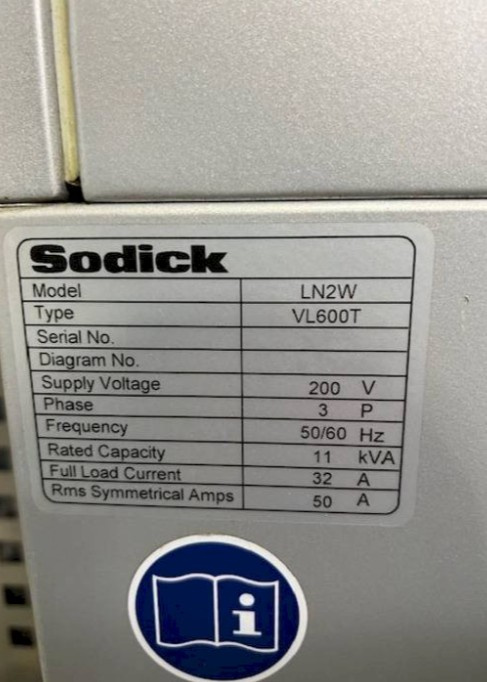

Подводимое электропитание 3-∅, 50/60 Гц, 11 кВА

Гидростанция (диэлектрическая агрегат)

Габаритные размеры 750 × 2200 × 1800 мм

Масса 380 кг

Емкость (деионизированная вода) 590 л
