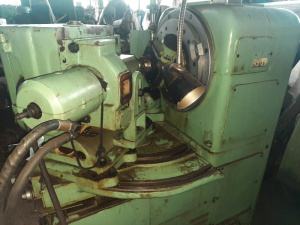

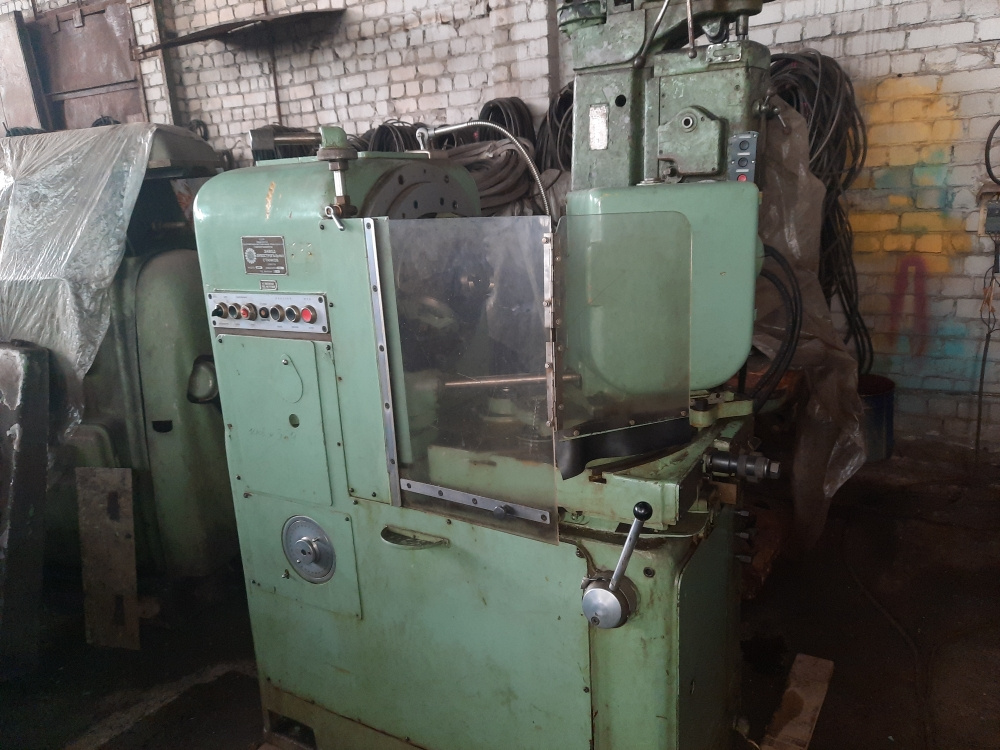

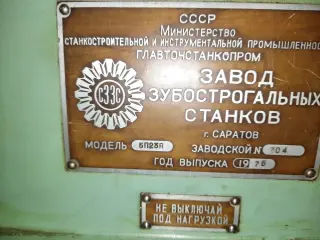

Зуборезный станок 5П-23А

Зуборезный станок  5П-23А

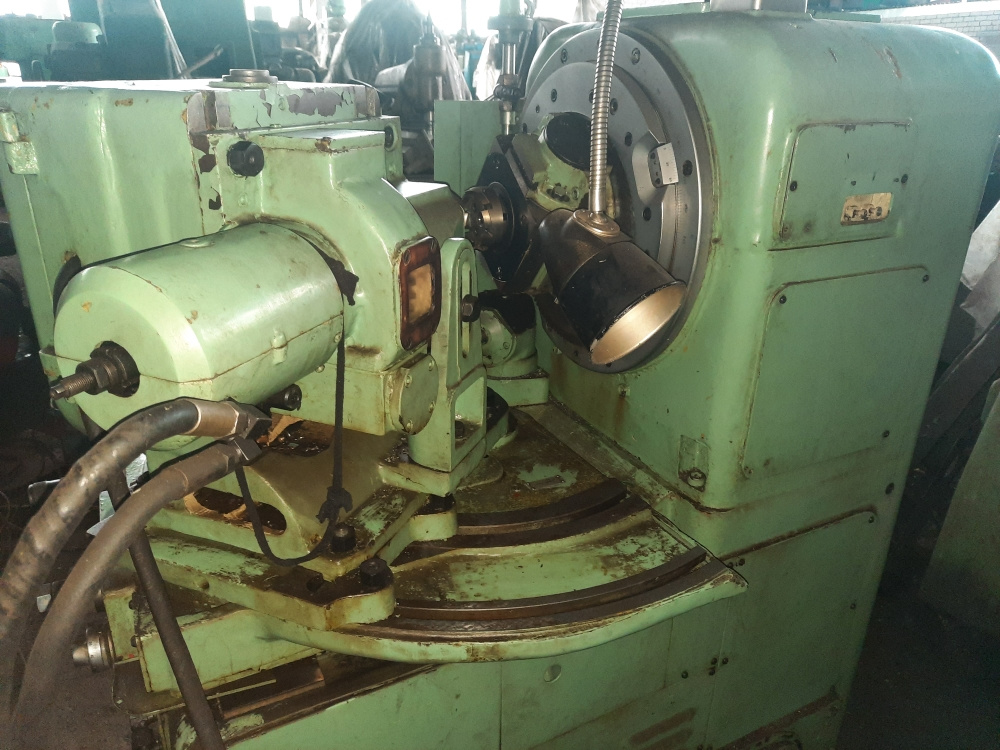

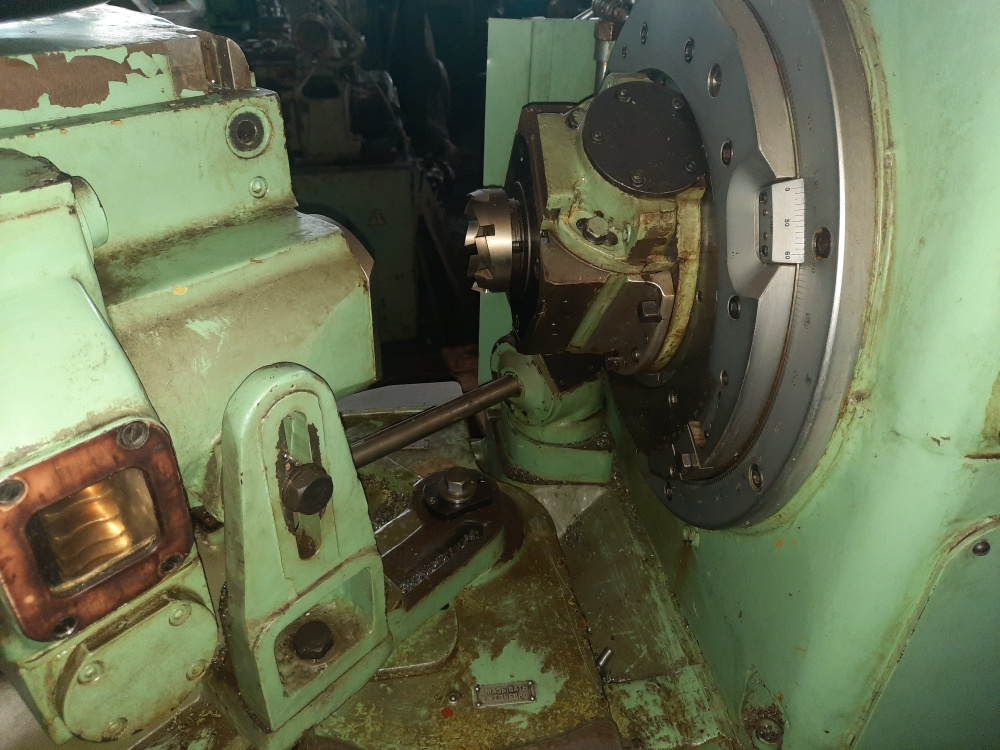

Станок предназначен для нарезания конических колес со спиральными зубьями и гипоидных конических колес по методу обкатки резцовыми головками. Нарезание зубчатых колес на станке может производиться двойным двухсторонним методом, при котором нарезаются одновременно выпуклая и вогнутая стороны зуба, и односторонним методом, при котором выпуклая и вогнутая стороны зуба нарезаются отдельно сменными головками.

Наибольший диаметр начальной окружности нарезаемых зубчатых колес в мм 125

Наибольший модуль нарезаемых колес в мм 2,5

Наименьшее и наибольшее число зубьев нарезаемых колес 5—200

Наибольшая длина образующей начального конуса в мм  65

Наименьший и наибольший угол делительного конуса в градусах 4—90

Наибольшее передаточное отношение 10: 1

Наибольшая ширина зубчатого венца в мм 20

Наименьший и наибольший угол спирали нарезаемых зубьев в градусах 0—60

Наибольший угол качания люльки в градусах 70

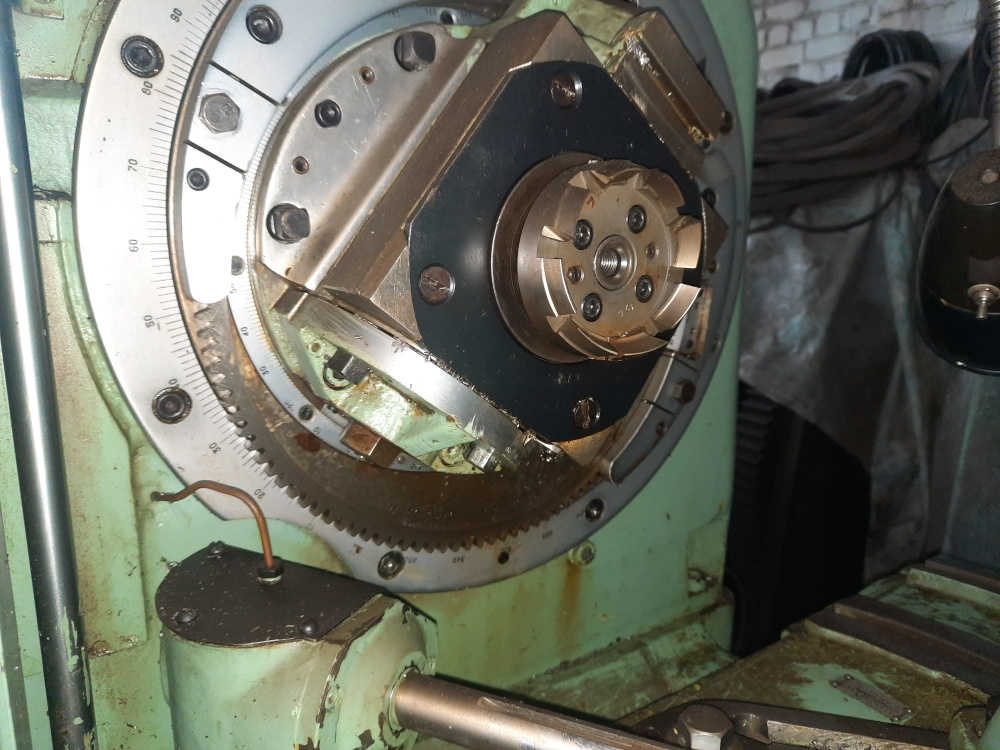

Наибольший угол поворота диска шпинделя инструмента в градусах ±50

Наибольший угол наклона шпинделя инструмента в градусах ±5

Наименьшее и наибольшее радиальное смещение шпинделя инструмента в мм 0—64

Наименьшее и наибольшее расстояние от торца шпинделя делительной бабки до центра станка в мм 30—140

Пределы чисел оборотов шпинделя в минуту 137—820

Наименьшее и наибольшее время обработки одного зуба в секундах 2,15—21,5

Мощность главного электродвигателя в квт 1,7

Габариты станка (длина X ширина X высота) в мм 1295Х945X1700

Вес станка в кг 1600
