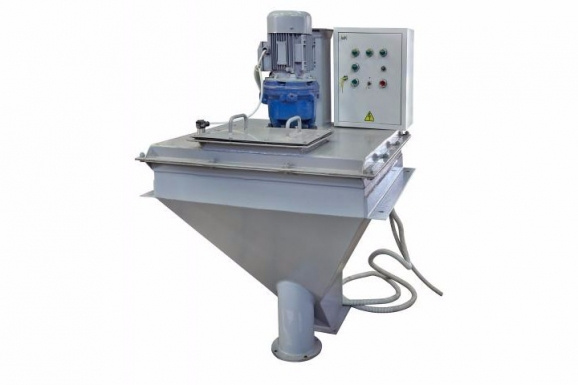

Пробоотборник 66ОП

Пробоотборник 660П предназначен для отбора проб пульпы в соответствии с ГОСТ 14780-69 на обогатительных фабриках и может быть использован в системах автоматического отбора проб и транспортирования их в экспресс-лабораторию.

Отбор проб осуществляется от самотечных технологических потоков из желобов в местах разрыва их и перепада струй.

Вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150-69. Пробоотборник эксплуатируется в помещении с температурой в пределах 10-25°С.

Рабочий ход ножа при опробовании (с постоянной скоростью), мм    800±3/1200±3

Скорость перемещения ножа, м/с   0,88±0,05

Количество отсечек в час    1-360

Длина ножа, мм    250±1

Пределы регулировки ширины щели, мм    2-35

Угол поворота ножа для установки на поток в вертикальной плоскости, град., не более    90

Расход опробуемого потока пульпы, м3/ч, не более   200

Содержание твердого в пульпе, %, не более   60

Максимальная крупность частиц, не более   1/2 ширины настройки щели ножа

Сечение опробуемых потоков, мм, не более:

ширина   600

высота   120

Привод пробоотборника:

тип электродвигателя   АИР63В4У3

мощность, кВт   0,37

скорость вращения, об/мин   1420

тип редуктора   2Ч40-10-52-1-2-У4

Напряжение питания    ≈380В, 3 фазы

Габаритные размеры (без ножа):

длина, мм    1204/1404

ширина, мм   362

высота, мм    444

Масса, кг   90/110
