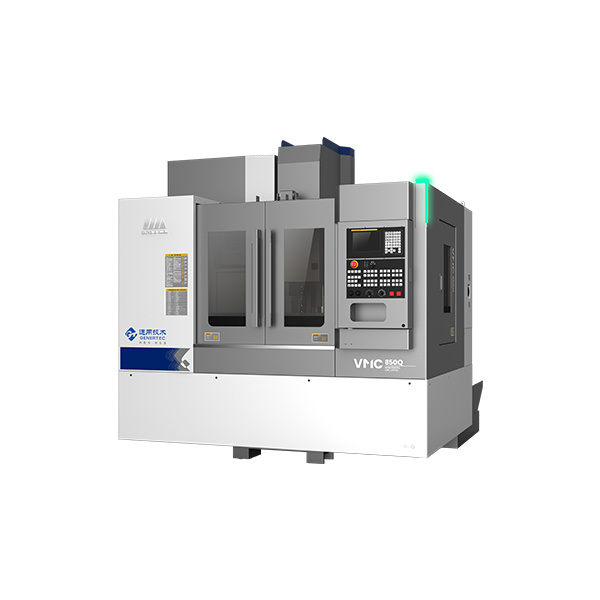

SHENYANG (SMTCL) ВЕРТИКАЛЬНЫЙ МНОГОЦЕЛЕВОЙ СТАНОК СЕРИИ Q (Фрезерные обрабатывающие центры)

Name: SHENYANG (SMTCL) ВЕРТИКАЛЬНЫЙ МНОГОЦЕЛЕВОЙ СТАНОК СЕРИИ Q (Фрезерные обрабатывающие центры)
Availability: InStock

Обновлено 05.09.2023 523975

Описание

Размер стола: 1000~1300×500~610 мм

Макс. допустимая нагрузка: 600/1000 кг

Размер прорези Т: 18×5 мм×N

Перемещение оси X: 850~1100 мм

Описание продукта:

Станки серии Q - это новое поколение вертикальных многоцелевых станков общего назначения, выпущенных компанией Genertec SMTCL на основе независимых исследований и разработок и сочетания многолетнего опыта проектирования и производства. Благодаря профессиональному проектированию и использованию аналитического программного обеспечения для научного и рационального анализа/оптимизации, а также проверке и улучшению с помощью передовых методов производства/тестирования, этот продукт показывает превосходную обрабатываемость, которая может удовлетворить требования к сверлению и фрезерованию различных компонентов.

Артикул		Ед. Изм.	ВМС 850Q	ВМС 1000Q	ВМС 1100Q
Стол
Размер стола		мм	1000×500	1150×500	1300×610
Максимально допустимая нагрузка		кг	600	600	1000
Размер T-образной прорези		мм×Н	18×5	18×5	18×5
Диапазон обработки
Перемещение по оси X		мм	850	1000	1100
Перемещение по оси Y		мм	500	500	620
Перемещение по оси Z		мм	540	540	600
Расстояние между резьбовым концом шпинделя до стола	Макс.	мм	660	660	720
Расстояние между резьбовым концом шпинделя до стола	Мин.	мм	120	120	120
Расстояние между центром шпинделя до поверхности направляющих		мм	640	640	743
Шпиндель
Конус (7:24)		-	BT40	BT40	BT40
Скорость		об/мин	10000	10000	10000
Крутящий момент		Н·м	35.8/70 (S2 15 минут)	35.8/70 (S2 15 минут)	35.8/70 (S2 15 минут)
Мощность главного двигателя		кВт	7.5/11	7.5/11	7.5/11
Тип привода		-	Ремень синхронного привода	Ремень синхронного привода	Ремень синхронного привода
Технологическая оснастка
Резцедержатель		-	MAS 403 BT40	MAS 403 BT40	MAS 403 BT40
Инструментальная оправка для автоматической смены		-	MAS 403 40BT- 1	MAS 403 40BT- 1	MAS 403 40BT- 1
Механизм подачи
Быстрая подача	Ось X	м/мин	48	48	48
	Ось Y	м/мин	48	48	48
	Ось Z	м/мин	48	48	48
Мощность двигателя (XYZ)		кВт	1.8/1.8/3	1.8/1.8/3	3/3/3
Максимальный крутящий момент на выходном валу двигателя (XYZ)		Нм	11/11/20	11/11/20	20/20/20
Скорость подачи		мм/мин	1-20000	1-20000	1-20000
Инструментальный магазин
Тип		-	Автомат	Автомат	Автомат
Устройство управления поиском инструмента		-	Выбор ближайшего инструмента	Выбор ближайшего инструмента	Выбор ближайшего инструмента
Емкость магазина		-	24	24	24
Макс. длина инструмента		мм	300	300	300
Макс. вес инструмента		кг	7	7	7
Макс. диаметр инструментального диска	Полный	мм	Φ80	Φ80	Φ80
Макс. диаметр инструментального диска	Близкий	мм	Φ150	Φ150	Φ150
Время замены инструмента		См	2.5	2.5	2.5
Расстояние между столом и поверхностью земли		мм	880	880	950
Вес станка		кг	5100	5400	6200
Электроэнергетическая мощность		кВА	18	18	25
Общие габариты (Д×Ш×В)		мм	2400×2560×2700 (без транспортёра)	2700× 2560 × 2700 (без транспортёра)	2940× 3450×3050 (без транспортёра)

Характеристика

Большая наклонная станина.

Станина с большим размахом и низким центром тяжести, стружечная канавка с обеих сторон повышает устойчивость и стабильность. Применяется конструкция шарико-винтовой пары с предварительной царапиной для повышения точности обработки.

Колонна.

Классическая перевернутая Y-образная структура отличается надежностью и стабильностью, что эффективно гарантирует производительность обработки и грузоподъемность при высокоскоростном движении.

Функция аварийной остановки, которая предотвращает падение.

Во время аварийной остановки ось Z поднимается

Магазин инструментов дискового типа.

С функцией предварительного выбора для сокращения времени смены инструмента и повышения эффективности.

Термо-симметрия передней бабки. Принятая конструкция крестовины может компенсировать тепловую деформацию и улучшить стабильность.

Полная защита помещения.

Более оптимизированная конструкция защитной комнаты может защитить оператора и рабочую среду.

Образцы

Материал	Механическая обработка	Скорость вращения шпинделя (об/мин)	Скорость подачи (мм/мин)	Ширина резания (мм)	Глубина резания (мм)	Мощность (кВт)	Вращающий момент (Нм)	Производительность съёма материала при резании (см³/мин)
Чугун	Ф80 торцевая фрезерная головка	1114	949	64	4.5	8.6	70.1	273
Чугун	Ф80 торцевая фрезерная головка	1472	3692	64	2	11	70	472.61
Сталь	Ф80 торцевая фрезерная головка	1194	716	64	3	9.29	72.9	137.47
Сталь	Ф80 торцевая фрезерная головка	1350	2430	64	1.3	9.83	69.3	202.18

Материал

Механическая обработка

Скорость вращения шпинделя (об/мин)

Скорость подачи (мм/мин)

Мощность (кВт)

Вращающий момент (Нм)

Глубина

(мм)

Диаметр отверстия (мм)

Чугун

U-образное сверление

1989

398

10.57

48.23

Сталь

U-образное сверление

994

4.96

47.65

Материал

Механическая обработка

Скорость вращения шпинделя (об/мин)

Скорость подачи (мм/мин)

Охладитель

Кол-во отверстий для сверления

Глубина

(мм)

Диаметр отверстия (мм)

Алюминий

Ф1.6 сверление

3000

150

водный теплоноситель

152

1.6

Характеристики

Категория: Фрезерные обрабатывающие центры
Состояние: Новый
Наличие: В наличии
