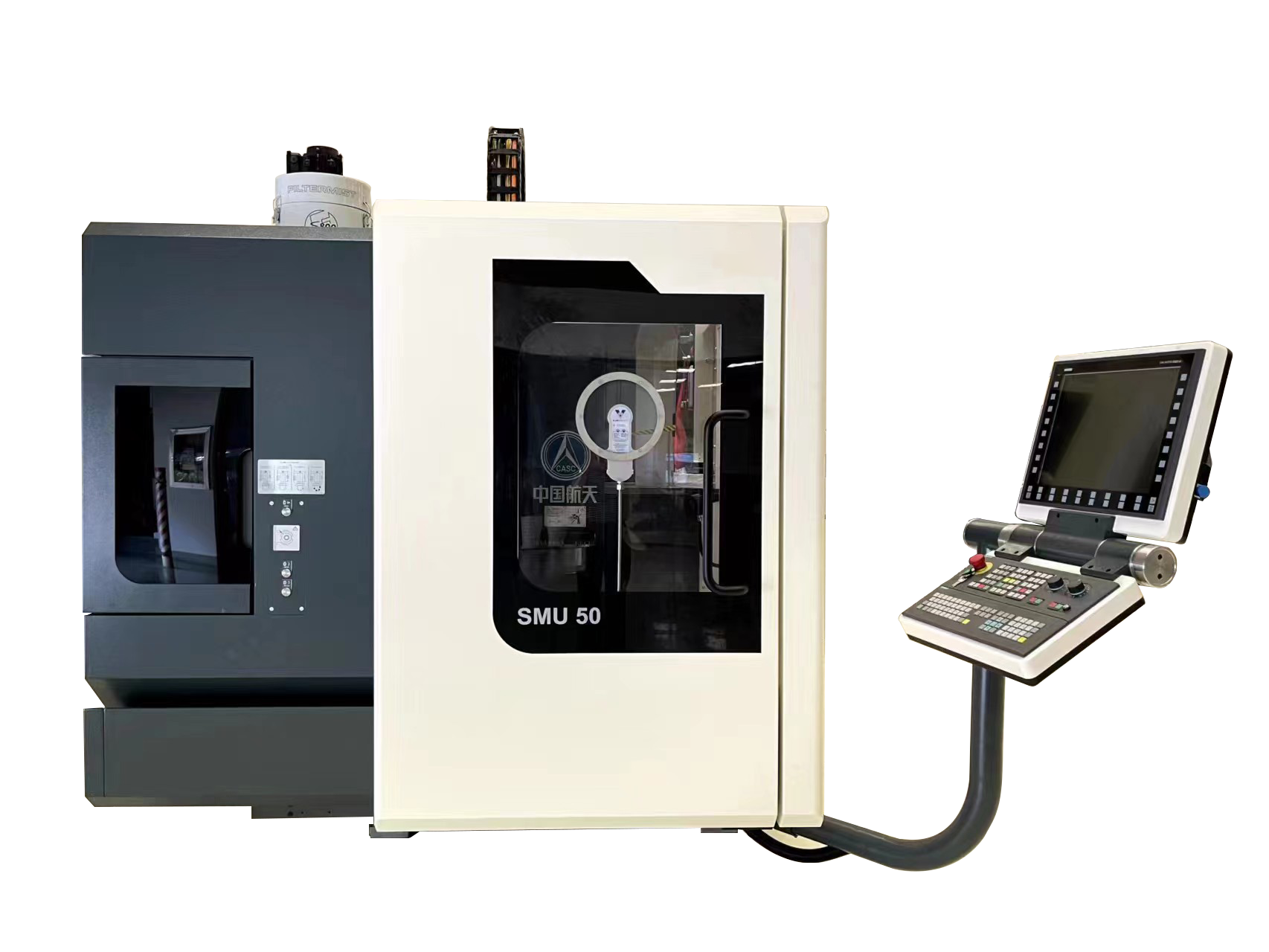

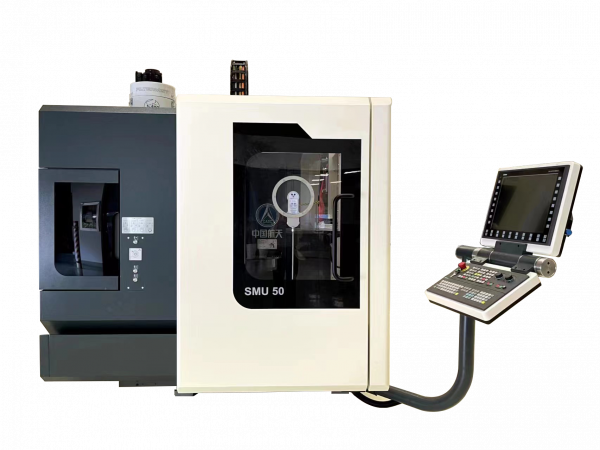

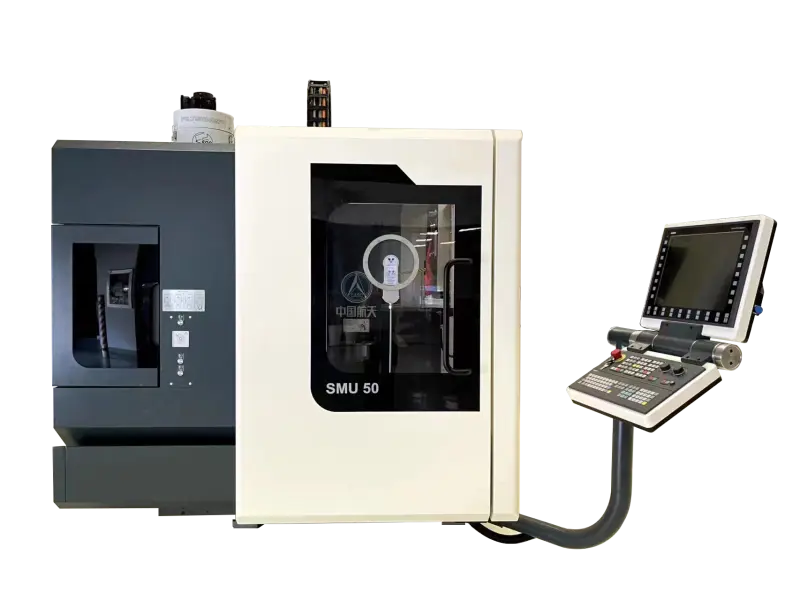

Описание:
● высокая скорость, высокая мощность, электрический шпиндель с высоким крутящим моментом, максимальная скорость 20 000 об/мин, максимальная мощность 40 кВт, максимальный крутящий момент 135 Нм;
● абсолютная система измерения решетки, полностью замкнутый контур управления, точность позиционирования ≤ 0,006 мм, точность повторного позиционирования ≤ 0,004 мм;
● основание из минерального литья, малый коэффициент теплового расширения, сильное демпфирование и подавление вибрации, основные компоненты с помощью конечного элемента FEA и динамической оптимизации глубины для достижения высокой динамической точности и стабильности;
● Оси B и C с двойным механизмом обратного хода с сервоприводом, точным и надежным позиционированием и низкими затратами на техническое обслуживание;
● Магазин инструментов большой емкости 40 т с автоматической сменой инструмента роботом;
● эргономичный дизайн, удобный для оператора при замене деталей и инструментов, зарезервированный для функции автоматической двери групповой линии;
Концепция электромеханической и гидравлической интеграции, высокая степень интеграции всей машины, небольшая занимаемая площадь, простота транспортировки и стабильная установка.
| Артикул | Единица измерения | СМУ50 | |
| Основная информация | Перемещение по осям X/Y/Z | mm | 500/450/450 |
| Диапазон поворота оси B | степень | -0,0455 | |
| Диапазон вращения оси C | степень | 360 | |
| Расстояние от торца шпинделя до верстака (когда ось B находится под углом 0 градусов) | mm | 150～600 |
| Размер верстака | mm | Φ630X500 |
| Макс.грузоподъемность верстака | kg | 250 | |
| Шпиндель | Макс.скорость шпинделя/конический хвостовик | об/мин | 14000/ХСК-А63 |
| Мощность (S1/S6-40%) | kW | 15/21 | |
| Выходной крутящий момент (S1/S6-40%) | Nm | 80/112 | |
| Шпиндель | Макс.скорость шпинделя/конический хвостовик | об/мин | 20000/ХСК-А63 |
| (необязательный) |
| Мощность (S1/S6-40%) | kW | 25/40 | |
| Выходной крутящий момент (S1/S6-40%) | Nm | 87/135 | |
| Система подачи | Скорость быстрого перемещения по осям X/Y/Z | м/мин | 30 |
| Макс.скорость подачи при резании | м/мин | 30 | |
| Скорость оси B/C | об/мин | 20 | |
| точность позиционирования | Ось X/Y/Z | mm | 0,006 |
| ось В/С | угловая секунда | 8 | |
| Повторяемость | Ось X/Y/Z | mm | 0,004 |
| ось В/С | угловая секунда | 5 | |
| Автоматическая система смены инструмента | Количество Инструментов | шт | 40 |
| Макс.длина инструмента | mm | 300 | |
| Макс.диаметр инструмента/прилегающий без инструментов | mm | Φ80/Φ130 |
| Макс.вес инструмента | kg | 6 | |
| Система Чпу | Сименс | —— | 840D СЛ |
| Параметры машины | Общая высота | mm | 2750 |
| LXW (включая пространство для обслуживания и эксплуатации) | mm | 4150X3980 |
| Вес нетто (без аксессуаров) | kg | 5350 | |
| Спрос на электроэнергию | kW | 25 | |
