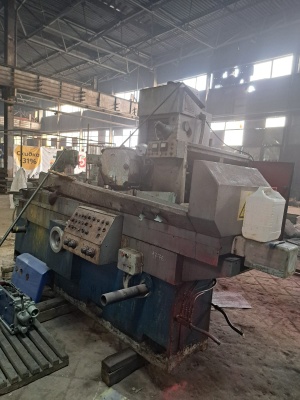

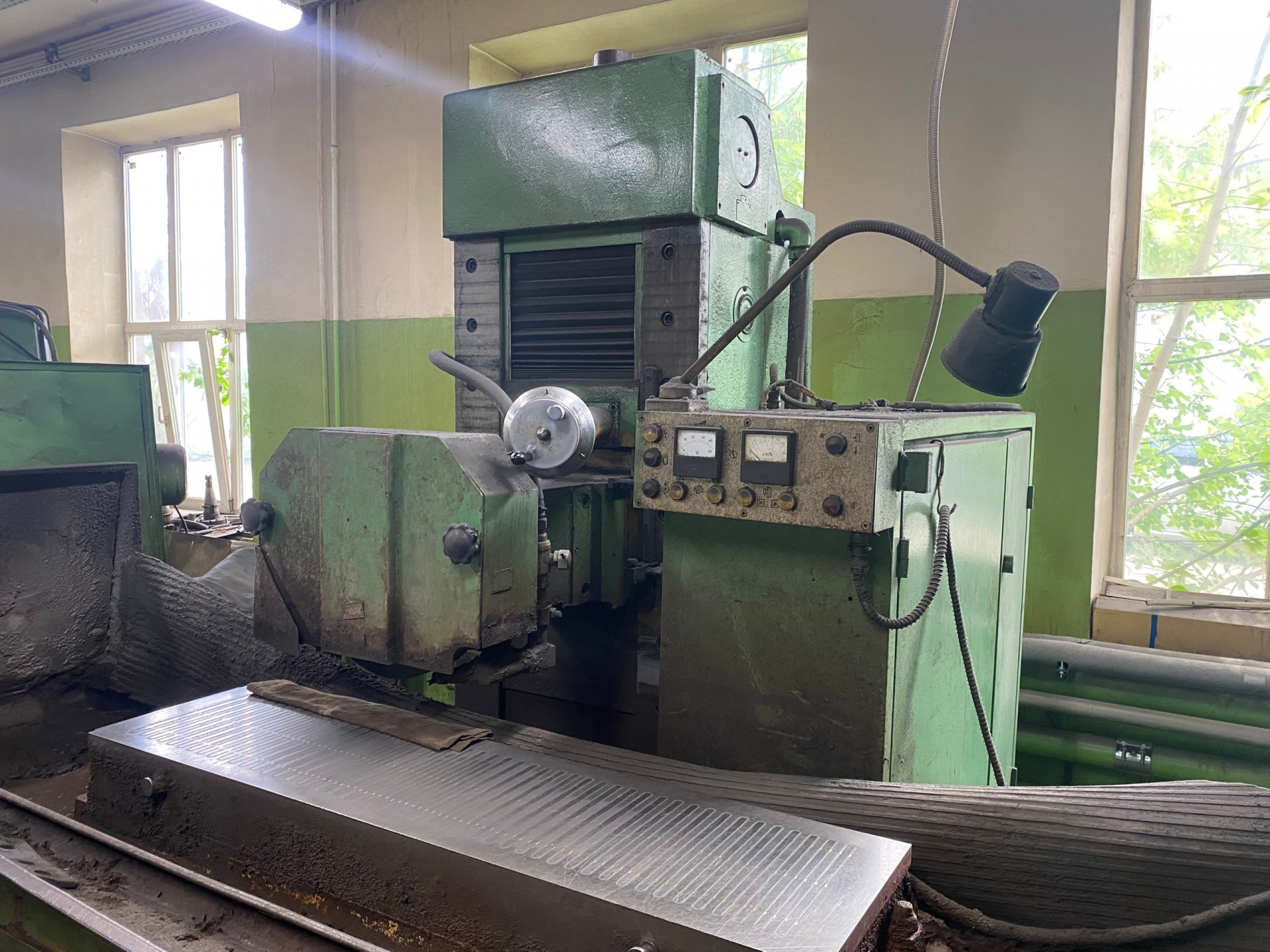

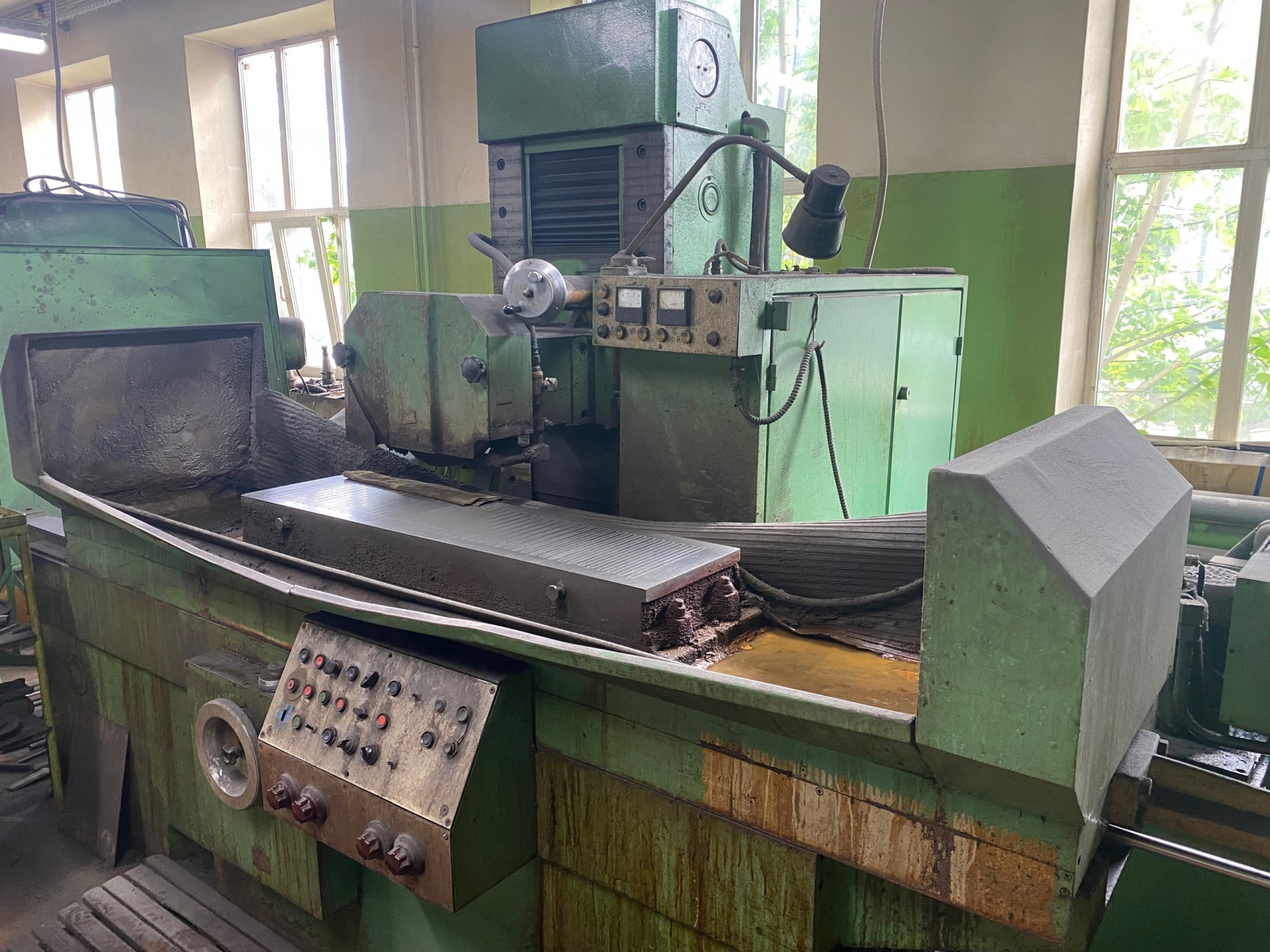

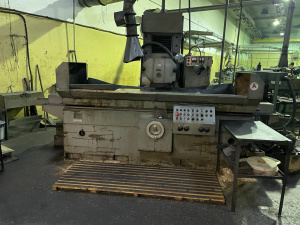

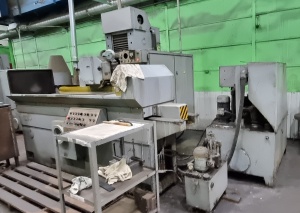

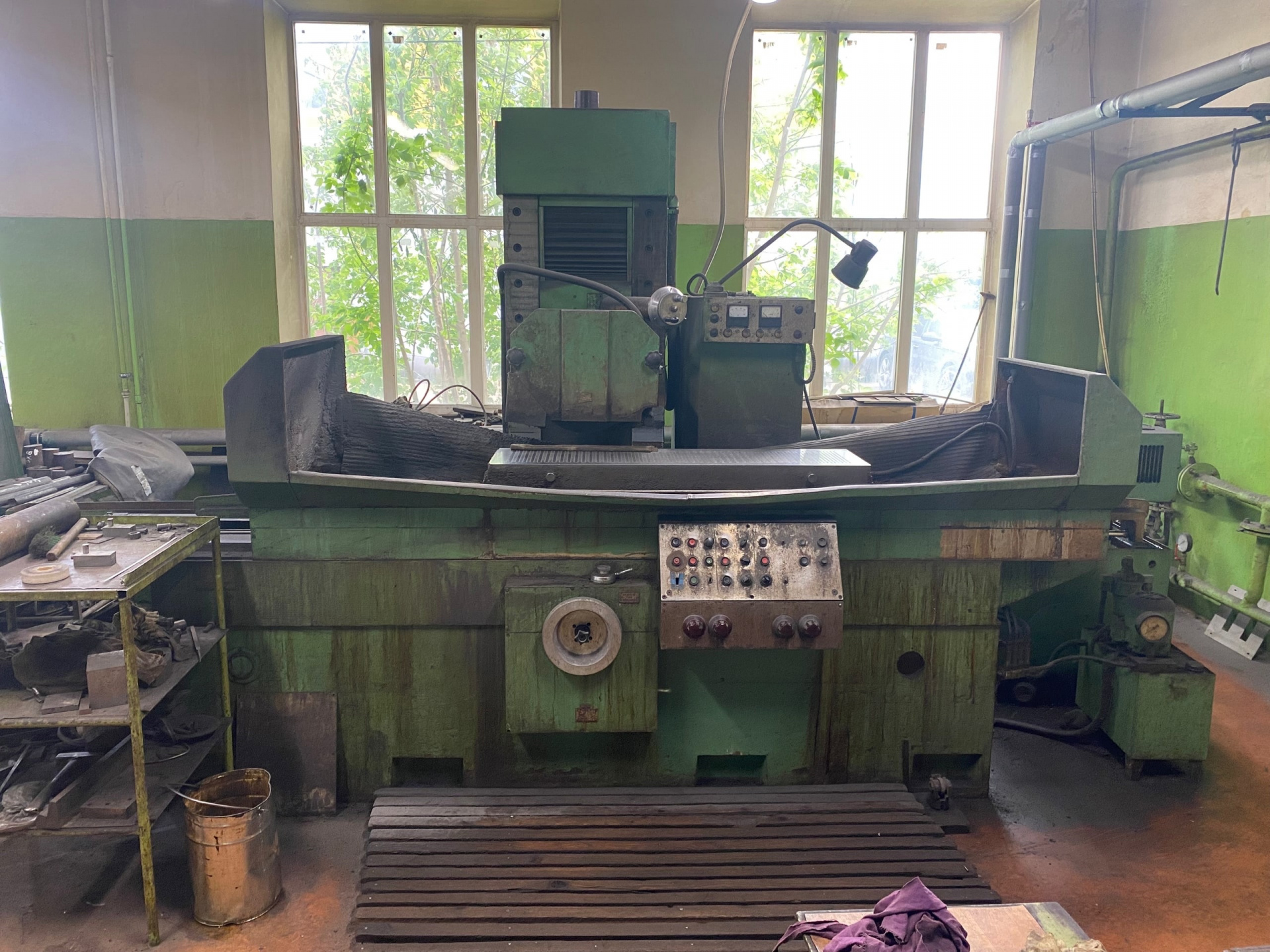

Плоскошлифовальный станок 3Л722А

Плоскошлифовальный станок 3Л722А

Основные параметры

Класс точности по ГОСТ 8-82 А

Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 1250 х 320 х 400

Наибольшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм 1250 х 320 х 280

Наименьшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм 50 х 40 х 3

Расстояние от оси шпинделя до зеркала стола, мм 210..625

Наибольшая масса изделий обрабатываемых на столе, кг 600

Наибольшая масса изделий обрабатываемых на плите электромагнитной, кг 400

Рабочий стол станка

Размеры рабочей поверхности стола (длина х ширина), мм 1000 х 320

Размеры поверхности электромагнитной плиты (длина х ширина), мм

Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм

Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин 3..35

Шлифовальная бабка

Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм

Размеры шлифовального круга (внутренний диаметр/ высота), мм

Размеры шлифовального круга по ГОСТ 2424-75 ПП450х80х203

Число оборотов шлифовального круга в минуту 1460

Наибольший допустимый крутящий момент на шпинделе, кгс*м

Наибольшая скорость шлифования, м/с 34,4

Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр)

Наибольшее поперечное перемещение шлифовальной бабки (стойки), мм 430

Цена деления лимба поперечного перемещения шлифовальной бабки, мм

Поперечное перемещение шлифовальной бабки на один оборот лимба, мм

Ускоренное поперечное перемещение шлифовальной бабки, м/мин 1,2

Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин

Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм/ход 1..60

Наибольшее вертикальное перемещение шлифовальной бабки, мм 415

Цена деления лимба вертикального перемещения шлифовальной бабки, мм 0,002

Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм 0,2

Автоматические вертикальные подачи шлифовальной бабки, мм 0,002..0,128

Скорость вертикального ускоренного перемещения, м/мин 0,200

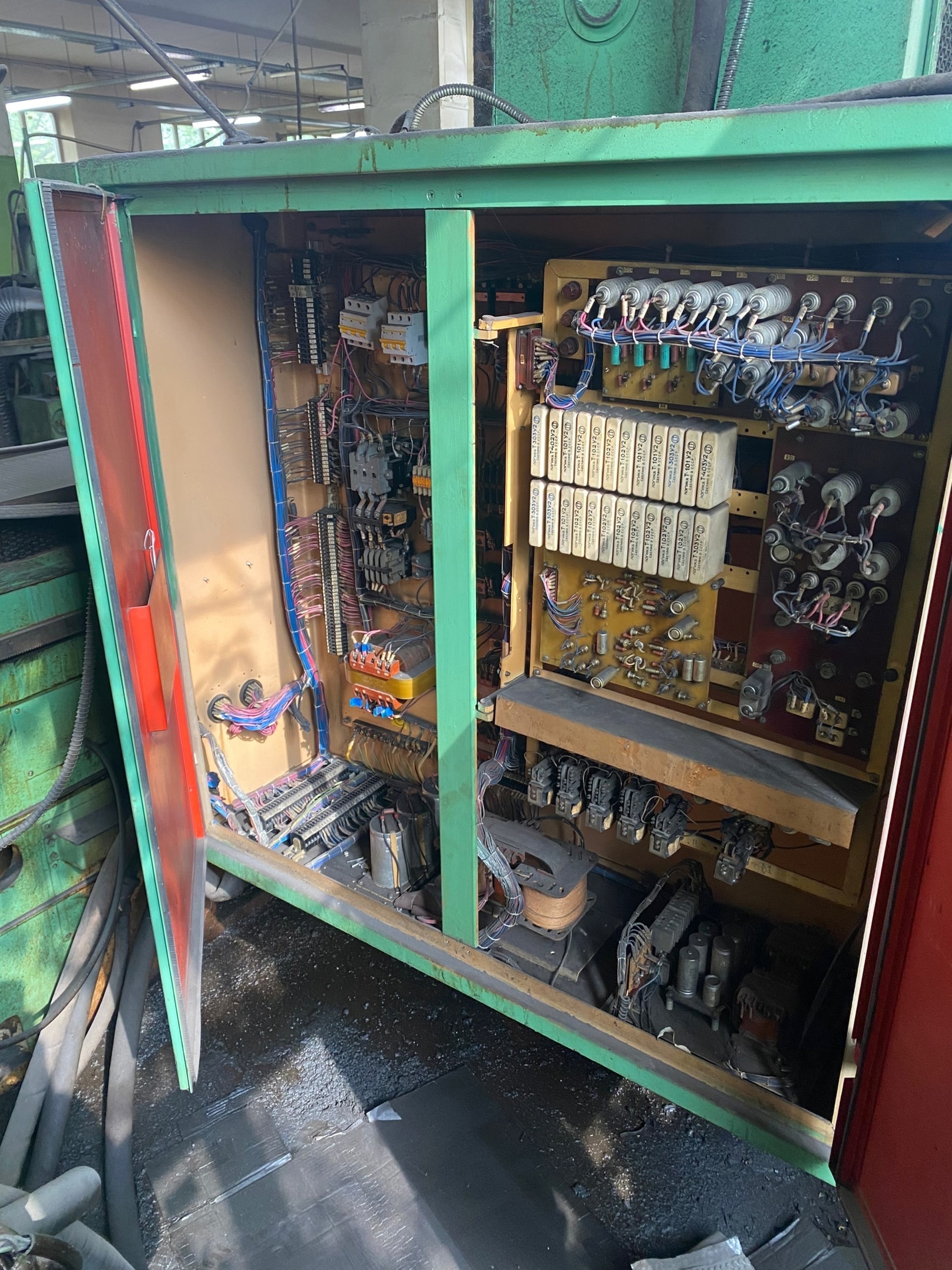

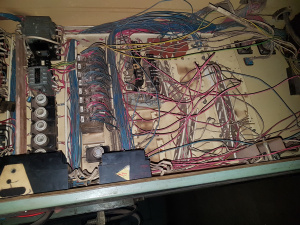

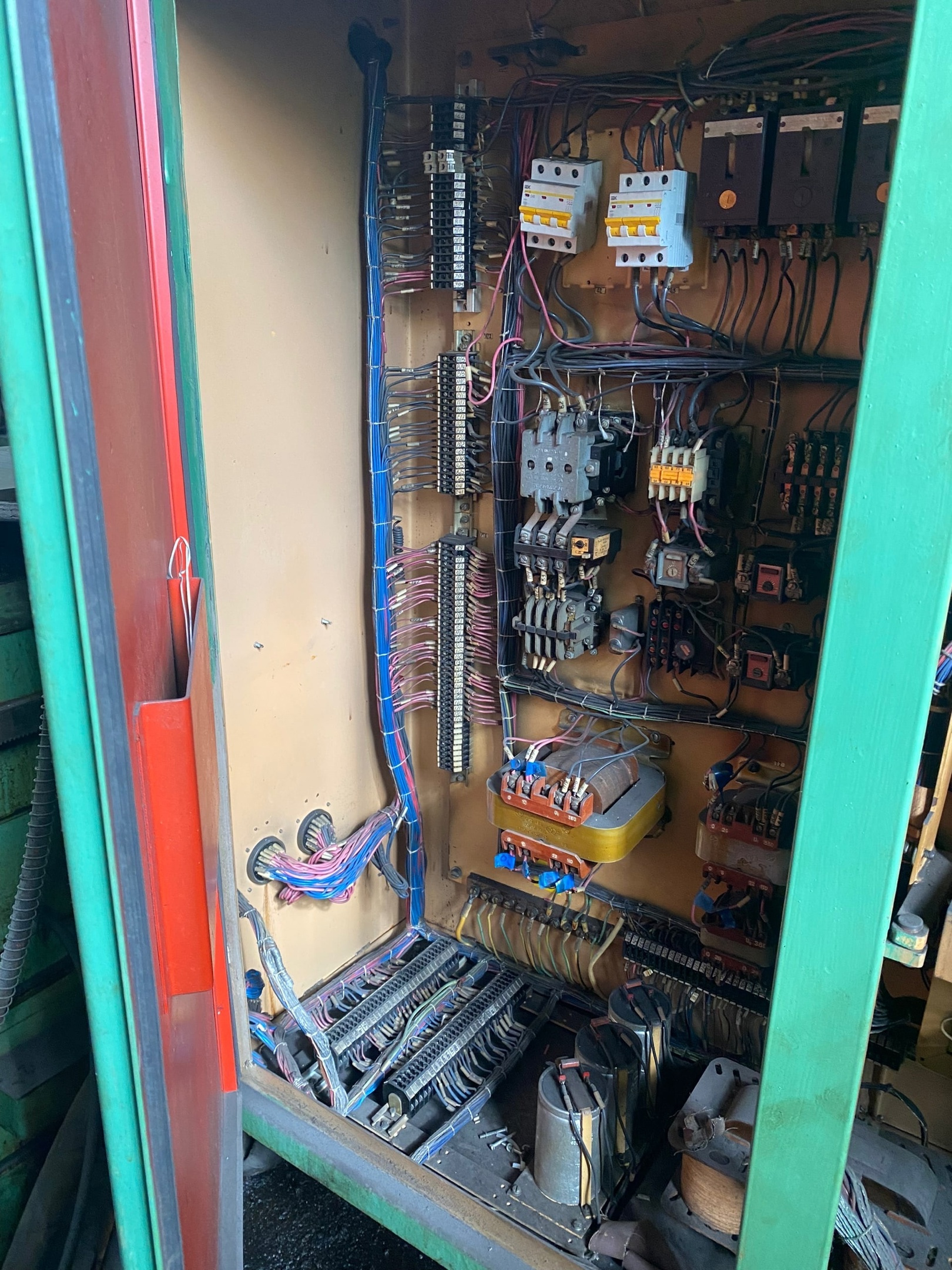

Привод и электрооборудование станка

Количество электродвигателей на станке 13

Электродвигатель шпинделя шлифовальной бабки (М1), кВт 11

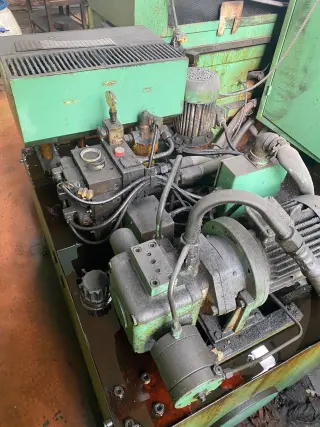

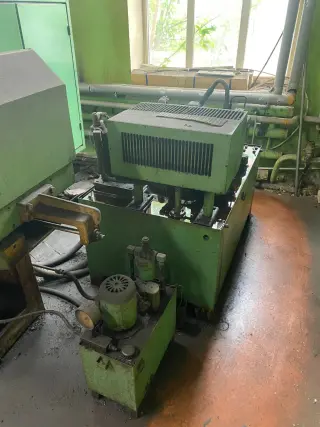

Электродвигатель насоса гидросистемы (М2) (гидростанция), кВт 4,0

Электродвигатели воздушного теплообменника (М3, М11) (гидростанция), кВт 0,09

Электродвигатель насоса системы смазки (М4), кВт 0,25
