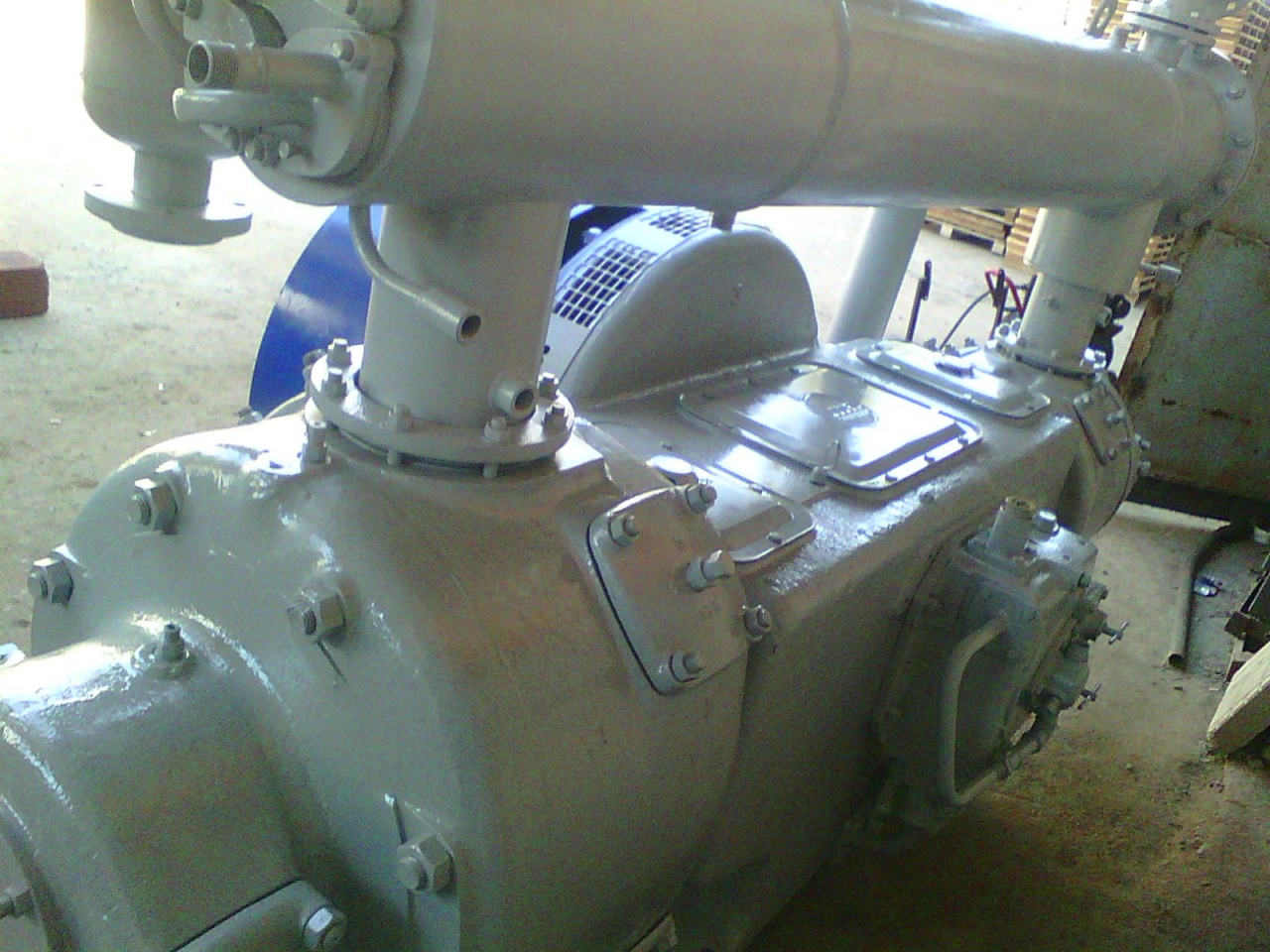

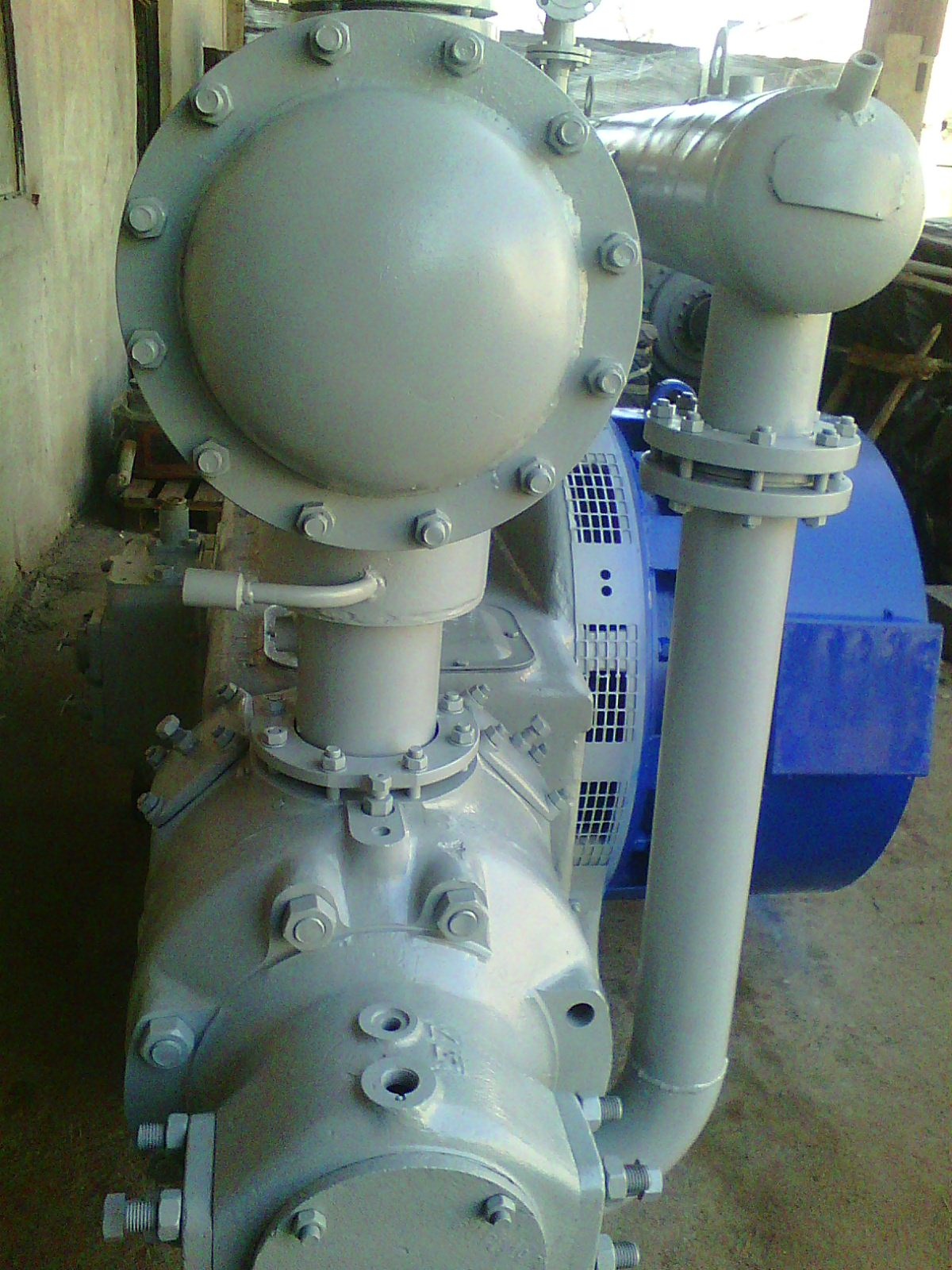

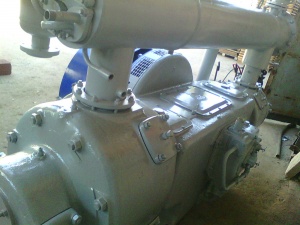

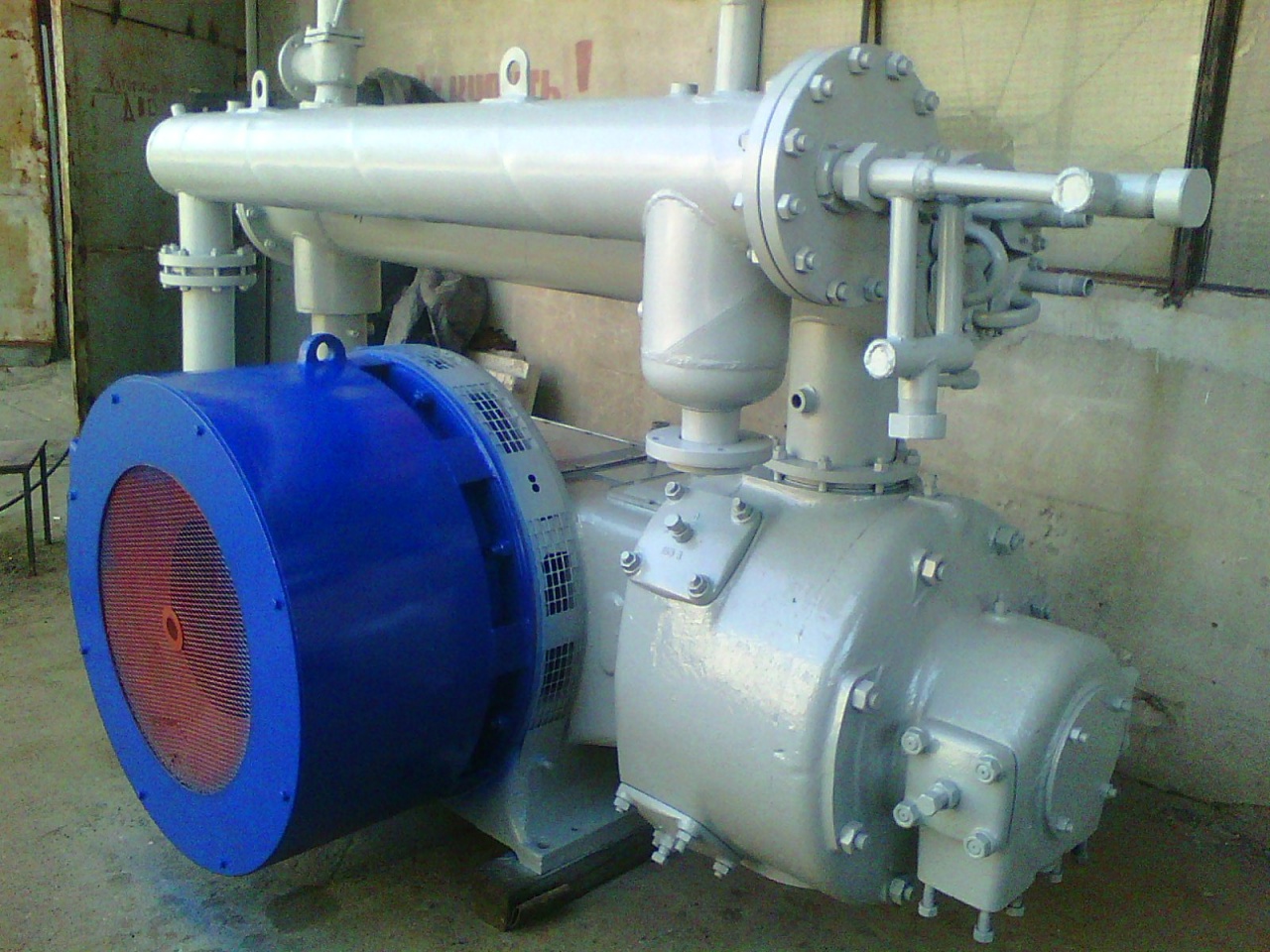

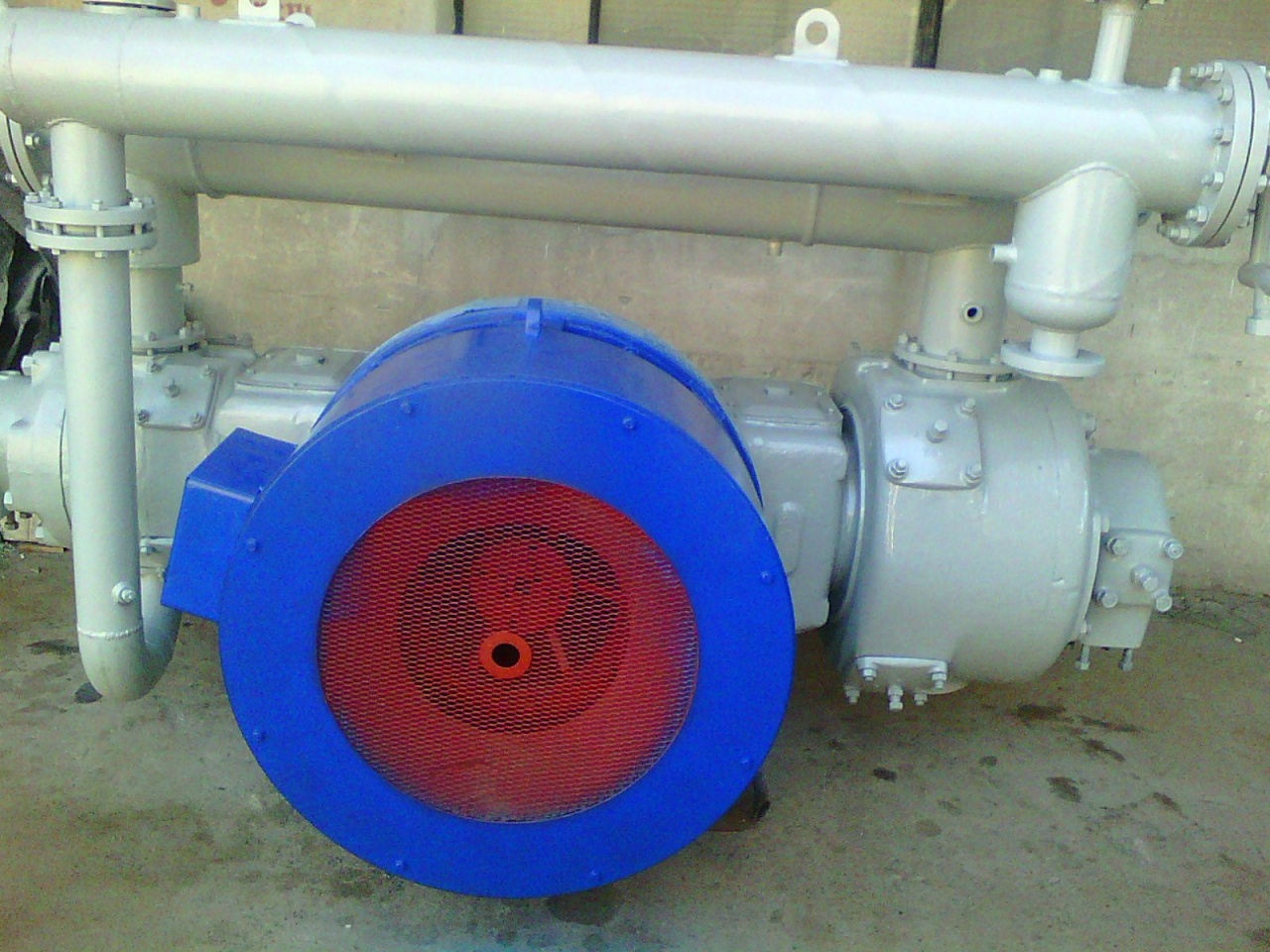

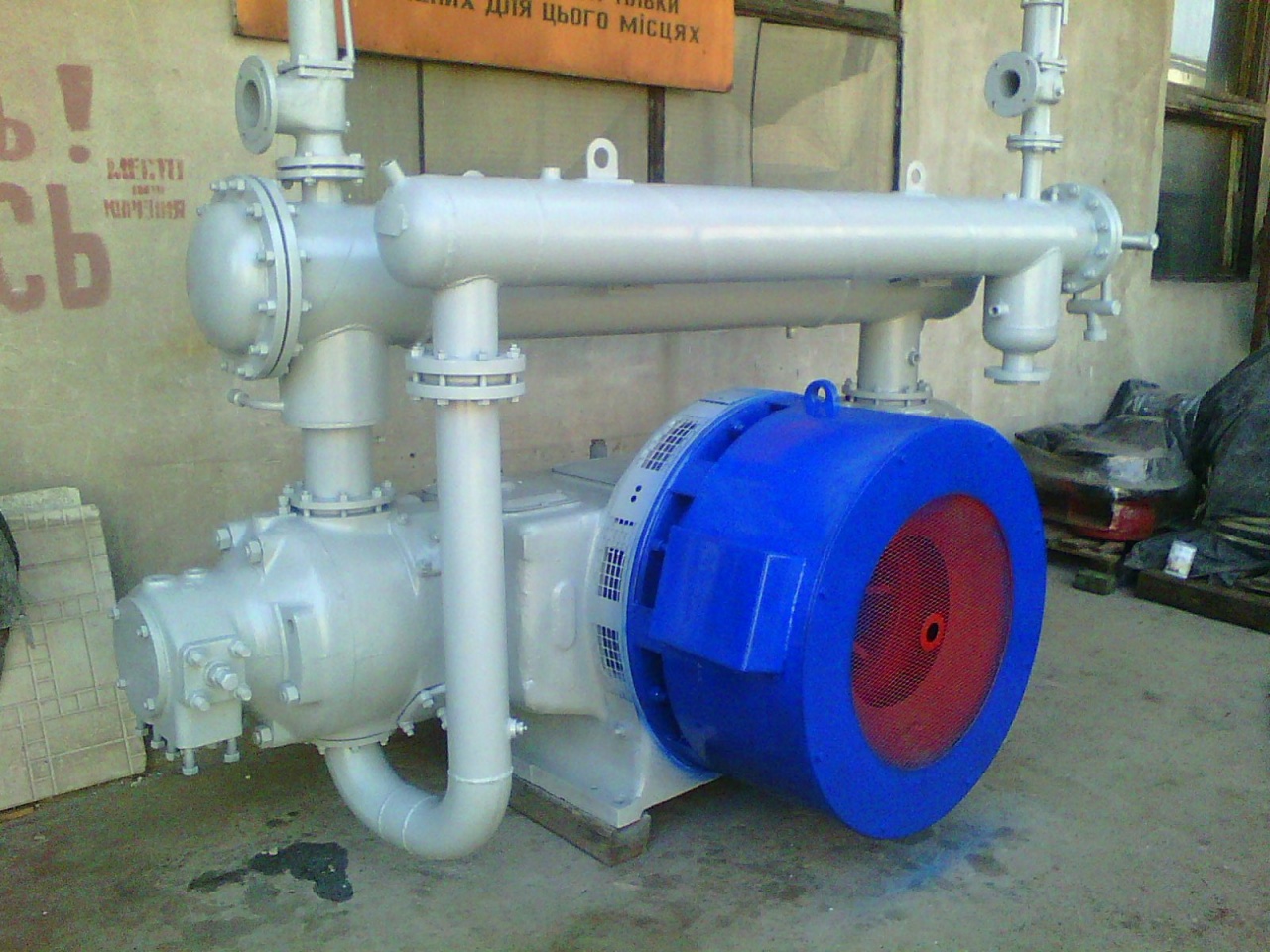

Поршневой компрессор 2ВМ4-12/65
Поршневая компрессорная установка 2ВМ4-12/65 используется в промышленности как источник энергии для различных производственных нужд. Современный встроенный двухскоростной электродвигатель асинхронного типа А2К85/24-8/16 УХЛ4 гарантирует надежную работу привода устройства.
Четырехступенчатая модель 2ВМ4-12/65 сконструирована на оппозитной базе. Система водяного охлаждения выполняется в открытом и замкнутом виде, в зависимости от технического задания. Благодаря использованию влагомаслоотделителей, происходит охлаждение, а также очищение сжимаемого воздуха от примесей масла и влаги.
Компрессор 2ВМ4-12/65 может работать в любых погодных условиях, а при взрывозащитном исполнении использоваться со взрывоопасными средами.
Модель снабжена системой автоматизированной защиты и сигнализации по основным параметрам – это обеспечивает надежность и безопасность работы.
Для комфорта заказчика предусмотрены различные возможности транспортировки компрессора 2ВМ4-12/65 наземным или морским транспортом.
Технические характеристики компрессора 2ВМ4-12/65: |
|
Сжимаемый газ | Воздух |
Объемная производительность компрессорной установки, приведенная к условиям всасывания (100%), м³/мин | 12 |
Давление всасывания, кгс/см² | атмосферное |
Давление нагнетания (абс), кгс/см² | 65 |
Количество ступеней сжатия | 4 |
Температура всасываемого воздуха, ºС | -25 … +35 |
Корректированный уровень звуковой мощности, не более, дБА | 106 |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
Электрика: |
|
Питание | 380/660В 50Гц |
Электродвигатель | А2К85/24-8/16 УХЛ4 |
Возможность двухпозиционного регулирования | Есть (100% и 50%) |
Номинальная мощность электродвигателя, 100% / 50%, кВт | 160 / 75 |
Частота вращения электродвигателя, 100% / 50%, 1/мин | 740 / 370 |
Мощность на валу компрессора 100%, кВт | 140 |
Охлаждение: |
|
Тип охлаждения компрессора 2ВМ4-12/65 | Водяное |
Расход охлаждающей воды (с учетом концевого хол-ка) (при Тнач= 15ºС), м³/мин | 0,1 |
Давление воды на входе в систему охлаждения, избыточное, кгс/см² | 2 |
Максимально допустимая температура охлаждающей воды, ºС | 25 |
Температура охлаждающей воды на выходе, не более, ºС | 40 |
Максимальная температура сжатого воздуха после последней ступени, ºС | 155 |
Максимальная температура сжатого воздуха после концевого холодильника, ºС | 60 |
Масляная система: |
|
Объем масла, заливаемого в картер, л | 100 |
Марки масел, заливаемых в картер | МС-20, КЗ-10, И-50А |
Объем масла, заливаемого в лубрикатор, л | 4 |
Марки масел, заливаемых в лубрикатор | К-12, К-19, МС-20 |
Расход масла на унос (смазка цилиндров и сальников), кг/с |
|
Давление масла в системе смазки механизма движения, изб., кгс/см² | 2 |
Габаритные размеры: |
|
Масса компрессора 2ВМ4-12/65, кг | 4350±230 |
Масса установки в комплекте поставки, кг | 5050±320 |
Габариты установки, мм | 3175х1975х2420 |
