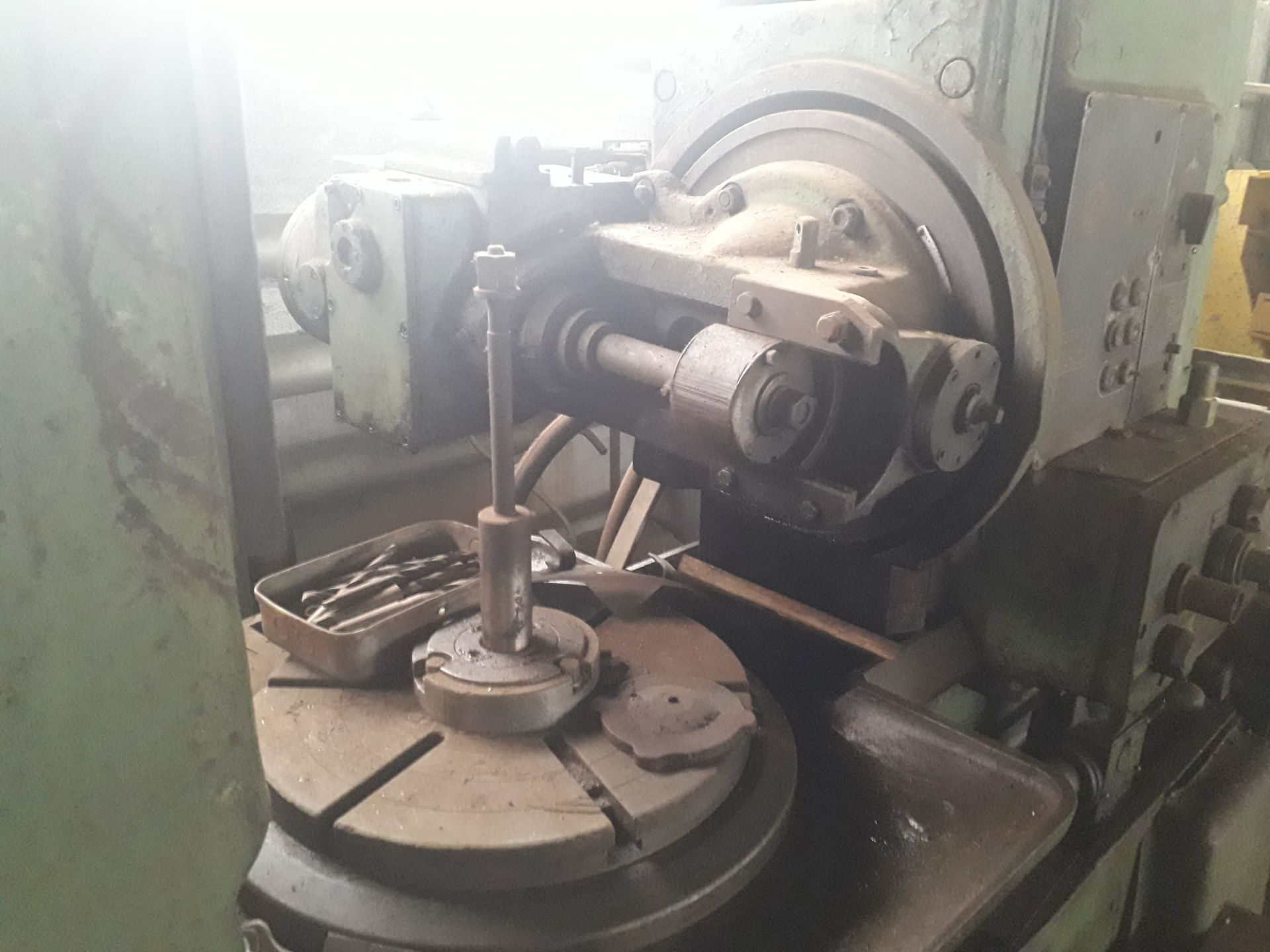

5Е32 Станок зубофрезерный вертикальный полуавтомат.
Станок зубофрезерный модели 5Е32 является универсальным и предназначен для фрезерования цилиндрических зубчатых колес, а также червячных колес радиальным методом в условиях единичного, мелкого и среднесерийного производства.
Технические характеристики зубофрезерного станка 5Е32
Наименование параметра 5Е32
Основные параметры станка
Наибольший модуль нарезаемого колеса по стали, мм 6
Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°), мм 800
Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°), мм 500
Расстояние между осями стола и фрезы, мм 30..480
Расстояние от плоскости стола до оси фрезы, мм 190..525
Диаметр стола, мм 475
Наибольшее перемещение суппортной стойки, мм 450
Быстрое перемещение суппортной стойки, мм/мин 230
Перемещение стойки на одно деление лимба, мм 0,02
Перемещение стойки на один оборот лимба, мм 4,0
Блокировка от перегрузки есть
Наибольшее перемещение суппорта, мм 335
Ускоренное перемещение каретки суппорта, мм/мин 220
Наибольший диаметр режущего инструмента, мм 150
Наименьшая длина режущего инструмента, мм 130
Расстояние от оси шпинделя до направляющих суппорта, мм 220
Наибольший угол наклона зубьев нарезаемого колеса, град ±60
Поворот суппорта на одно деление шкалы линейки, град 1°
Поворот суппорта на одно деление шкалы нониуса, мин 6`
Конусное отверстие шпинделя Морзе 5
Механика станка
Пределы оборотов фрезы, об/мин 53,5..250
Число ступеней оборотов фрезы 8
Электродвигатель главного привода, кВт 4,5
Электродвигатель ускоренного хода, кВт 1,0
Электродвигатель привода осевого движения фрезы, кВт 0,18
Электродвигатель насоса охлаждения, кВт 0,15
Габаритные размеры станка (длина х ширина х высота), мм 2390 х 1340 х 2080
Масса станка с электрооборудованием и охлаждением, кг 4000
