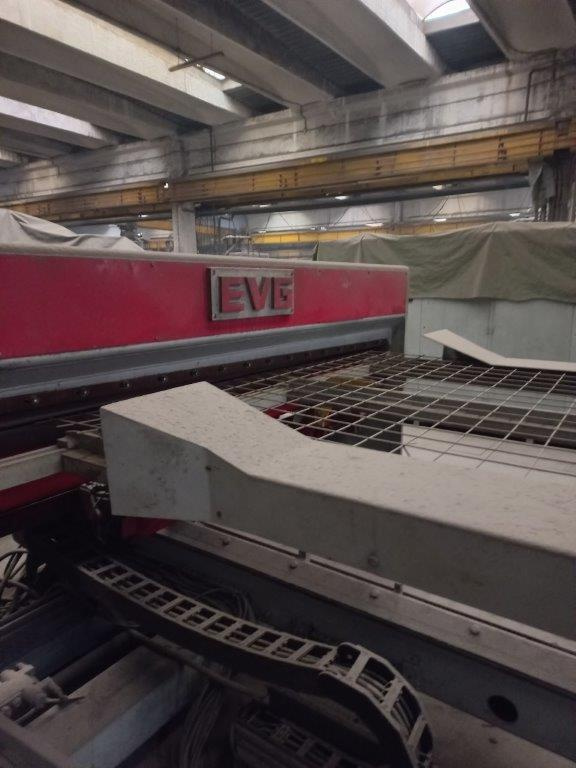

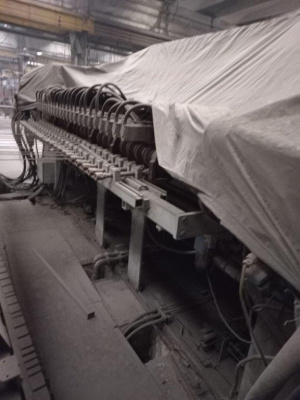

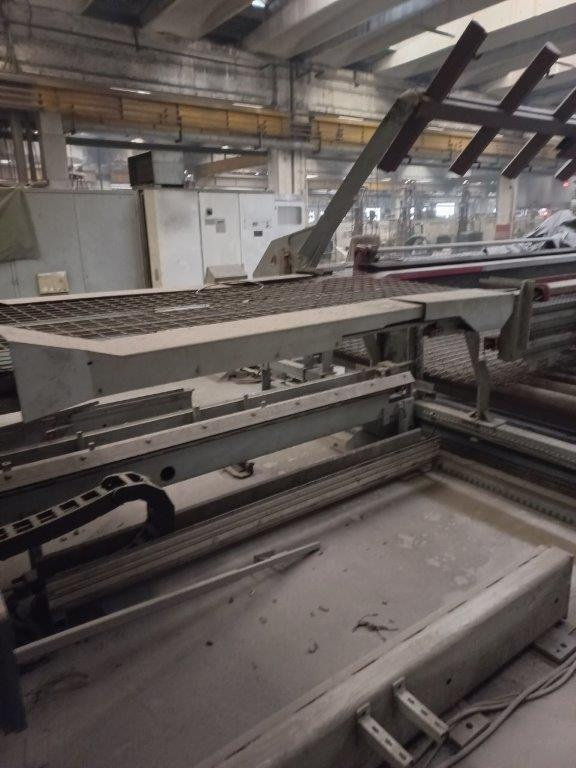

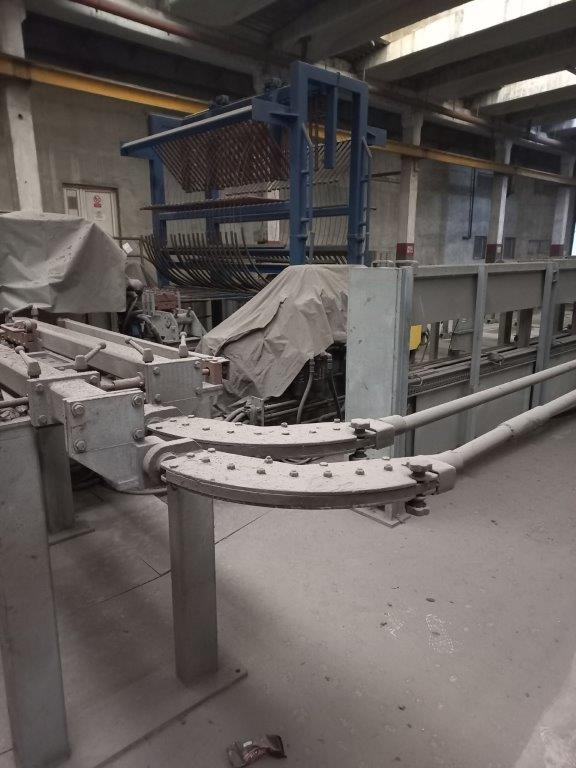

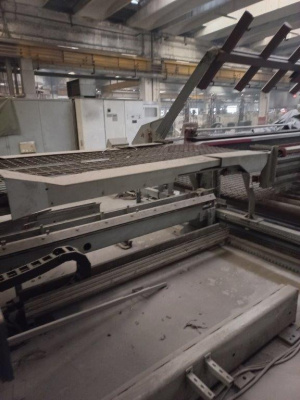

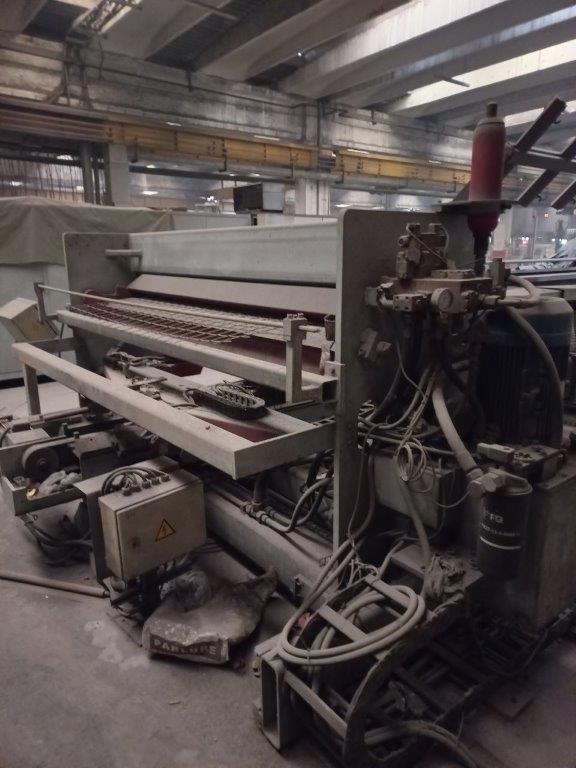

ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ - Линия сварки сетки EVG GD6

Год постройки – 1999.

В 2015 году линия была реконструирована.

Производство остановлено в конце 2020 года.

Доступна полная документация.

Шпули не включены.

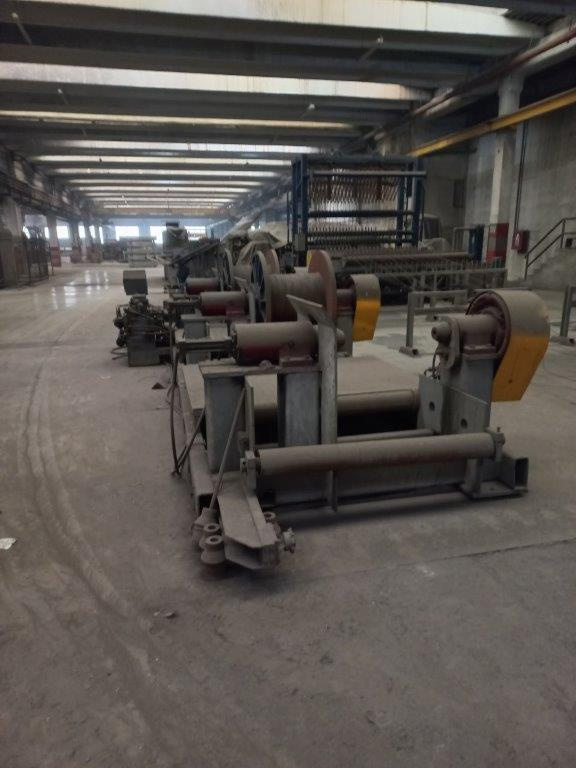

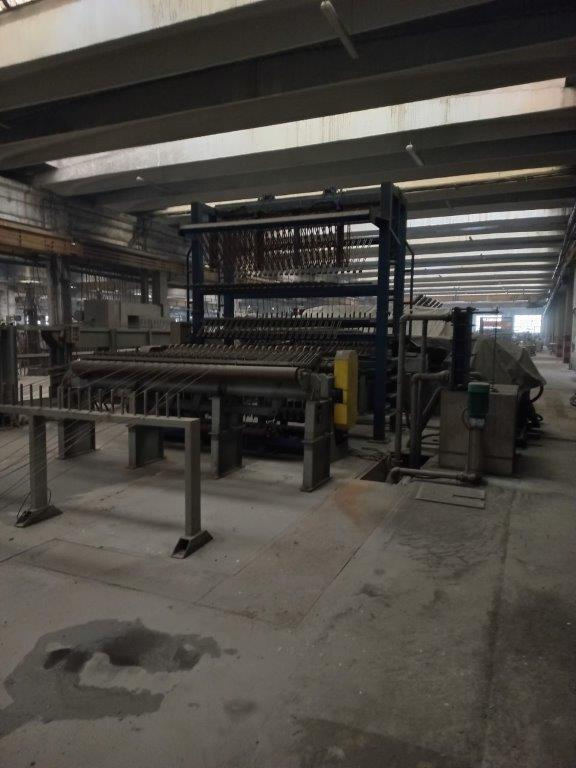

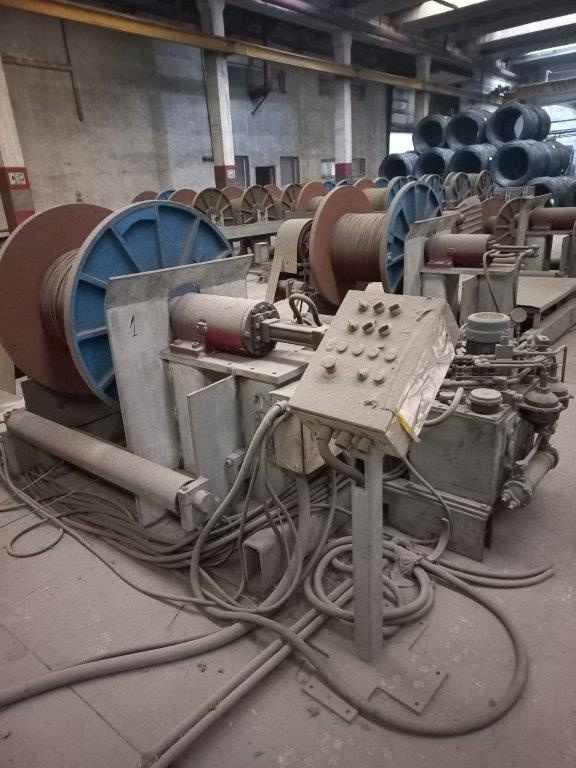

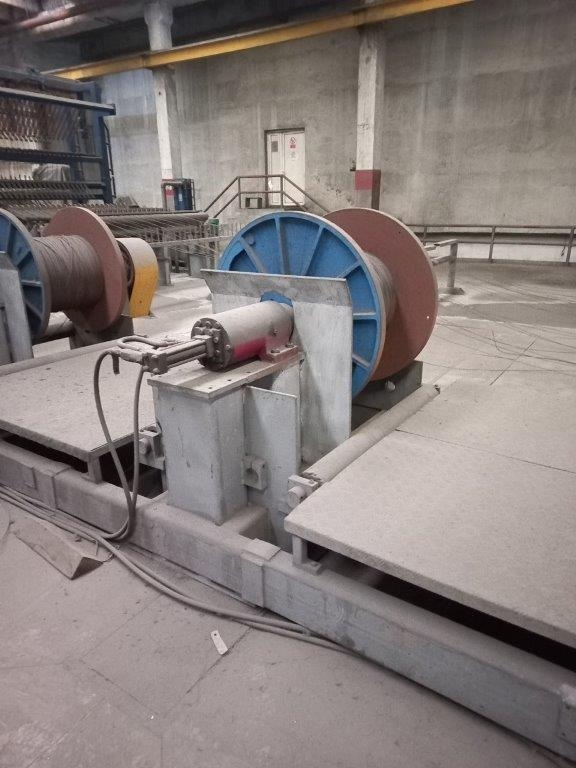

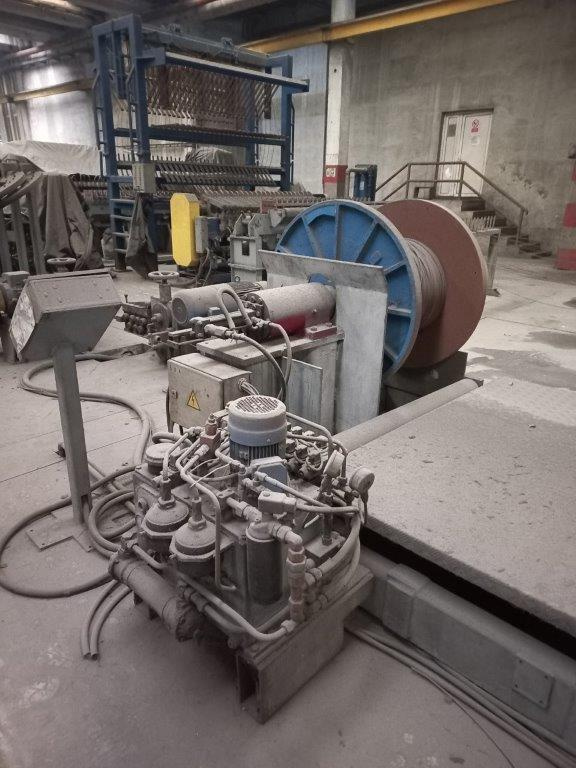

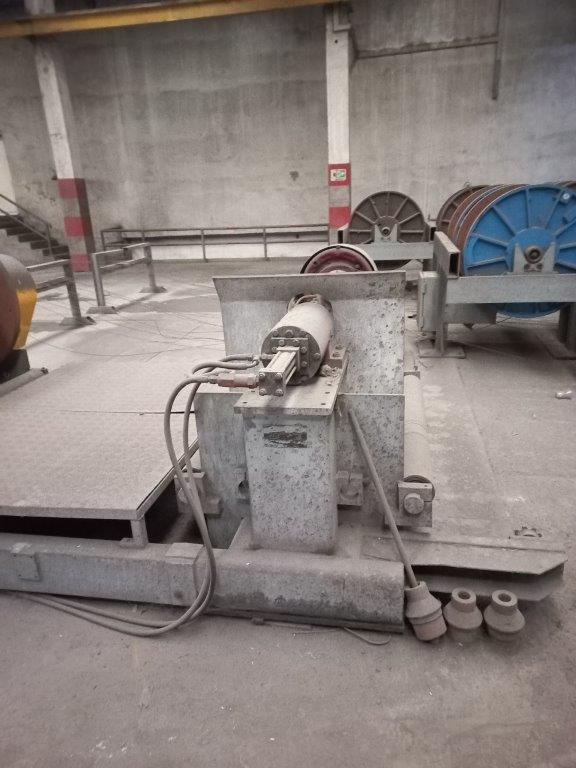

Система вытягивания троса для 2 x 16 = 32 горизонтальных катушек (катушки предоставляются заказчиком)

Блок снятия напряжения с линейного провода DE 45/102

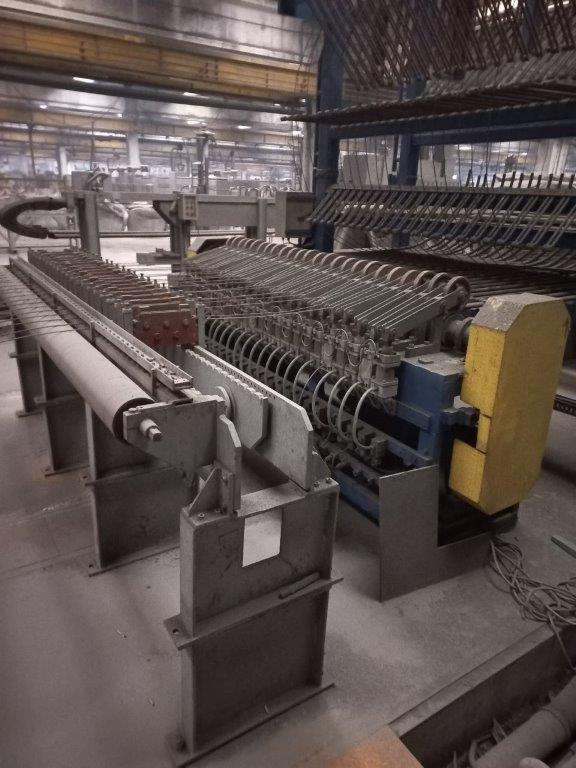

Система подачи линейного троса TL RVD, включая вытягивающее и балансировочное устройство

Система подачи поперечной проволоки TQD 3000V

Система поперечной катушки SQ2 (2 катушки)

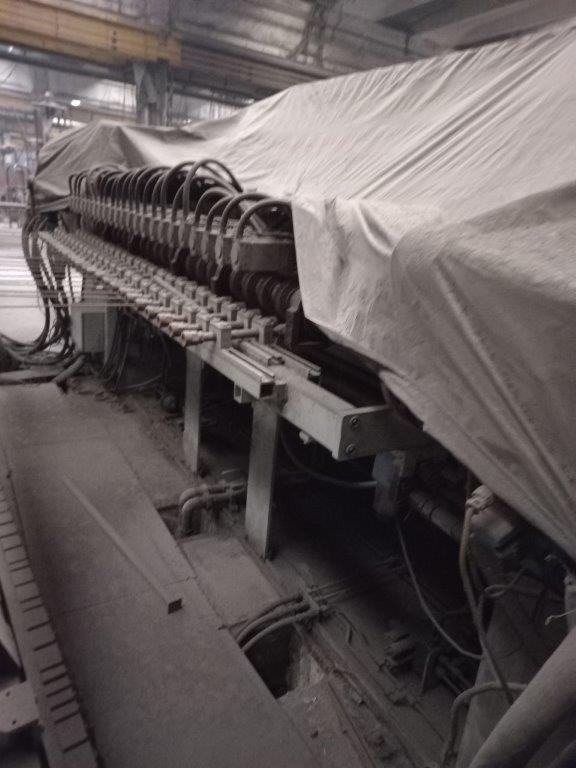

Сварочный аппарат ЭВГ ГД6-Н:

Рабочий диапазон:

Количество линейных проводов (укомплектовано) 24

Диаметр линейного провода 3,3 – 10,0 мм

Диаметр поперечной проволоки 3,3 – 10,0 мм

Расстояние между поперечными проводами, плавно регулируемое от 100/150/200/250/300 мм

Расстояние между линейными проводами (установка при поставке 100 мм) 100/150/200/250/300 мм

Макс. расстояние между проводами внешней линии 2500мм

Макс. ширина проволочной сетки 2400мм

Технические данные: (в комплектации)

Напряжение подключения (трехфазный ток) 50 Гц

Номинальная мощность при ПВ 50 %, 3 фазы, 1400 кВА

Мощность привода 162 кВт

Количество трансформаторов при ПВ 50 % 10 при 140 кВА

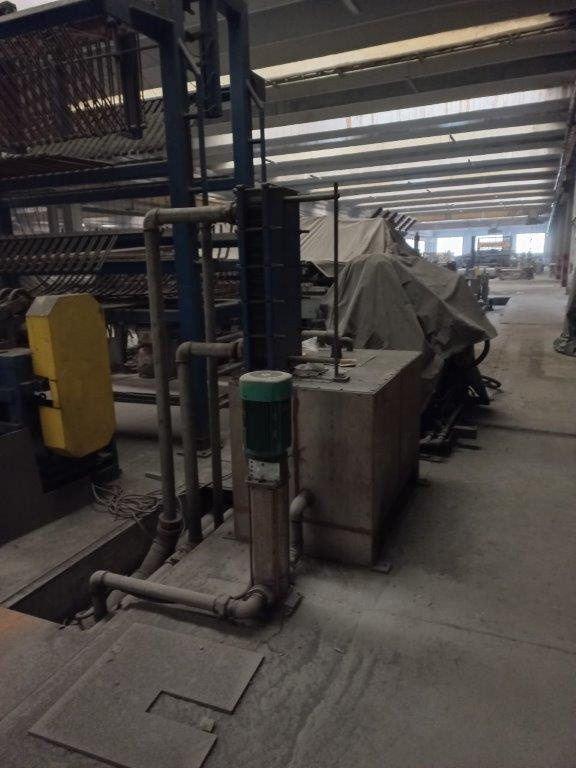

Охлаждающая вода 150 л/мин

Линейные ножницы для проволоки MD 35/102

Автоматический переворачиватель и укладчик сетки T 60/102 для макс. 6 м

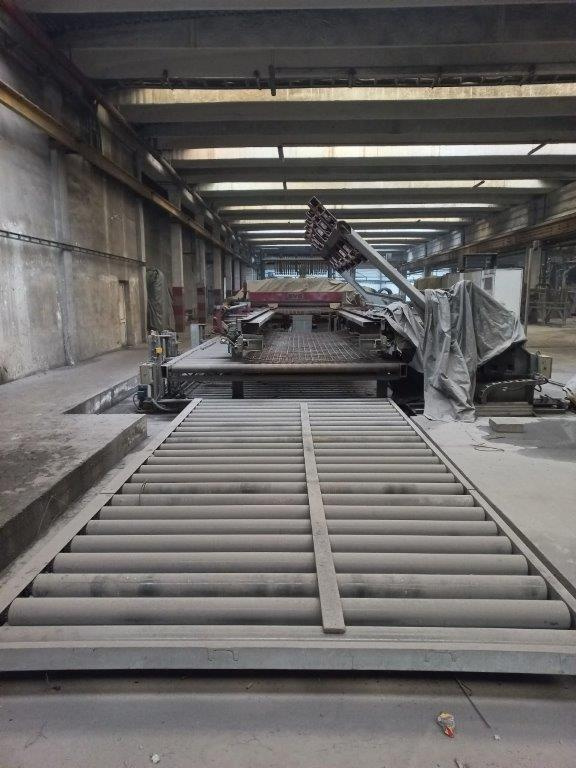

Соединительный роликовый конвейер

Этикетировочная машина ЭАП

Блок управления, Siemens Simatic S7 – НОВИНКА
