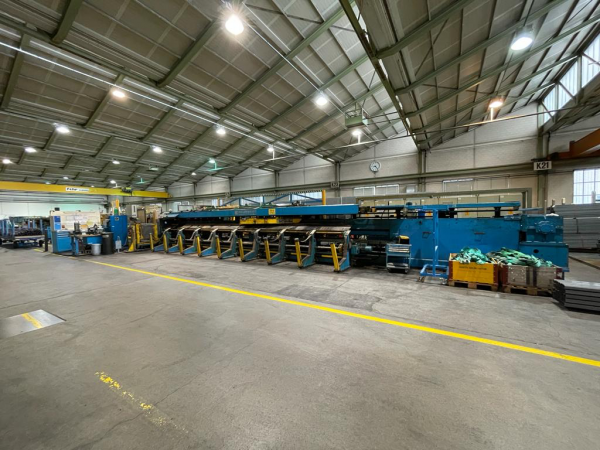

волочильный стан для волочения трубы Bültmann GKZ 080/01-10

1.          Техническое предложение

1.1       данные по материалу

Материал на входе                                                                 круглая трубы, профиль

материал                                                сварная труба, соответственно  EN 10305-2

прочность материала                                                                           макс. 800 Н/мм²

Размеры трубы перед обработкой

Диаметр трубы                                                                                                мин. 4 мм
                                                                                                                макс. 40 мм

Толщина стенки                                                                                            мин. 0,4 мм
                                                                                                                  макс. 3 мм

Длина трубы                                                                                             мин. 3.000 мм

                                                                                                                  макс. 8.000 мм

Размеры готовой трубы

диаметр                                                                                                            мин. 4 мм
                                                                                                                макс. 38 мм

Длина трубы                                                                                             мин. 3.500 мм

                                                                                                                макс. 10.000 мм

готовый профиль                                                                                         макс. 60 мм

1.2       данные машины

Год выпуска                                                                                                              1995                                                                                                                                                                                                                                                                                                                                                                                                                                                                1995

Вид волочения:                                                                                простое волочение

Виды волочения:                                                            круглое волочение без дорна

                                                                                                        Волочение с дорном

                                             Волочение с дорном с предварительной деформацией

Диапазон волочения от 3 до 10 мм:

       Загрузка пучков трубы на конструкцию стальную уровень 1

       Вид волочения: круг

       Труба вручную подается в волочильную матрицу.

Диапазон волочения от 6 до 10 мм:

       Загрузка пучков трубы на систему загрузки

       Автоматической разделение

       Вид волочения: дорн

       Труба должна быть на дорн вручную надвинуто.

Диапазон волочения от 10 до 40 мм:

Загрузка пучков трубы на систему загрузки

Автоматической разделение

Вид волочения: дорн

Автоматическое надвижение трубы на дорн приводом.

Усилие                                                                                        макс. 80 kN
кратковременно макс. 120 kN (макс. на 3 секунды после старта )

Скорость волочения                                                                                80 kN = 0 – 60 м/мин.
                                                                                              60 kN = 60 – 80 м/мин.

Скорость движения волочильной тележки                               0 – 120 м/мин., оптимирован

привод                               электронное управление через передаточный редуктор и цепи

мощность привода                                                                   порядка. 100 кВ DC двигатель

макс. Ускорение от  0 до 80 м/мин                                                                                   2 сек.

Прием инструмента                                                                      до волочения  360 x 300 мм

Вспомогательная гидравлика                                                                            порядка. 10 кВ

Время переключения при указания новых размеров                                                < 10 мин

Пример время цикла  при длине  6 м

Труба  25 x 2 мм                                                                            порядка. 15 сек.

Автоматическое позиционирование прямоугольных профилей происходит параллельно процессу волочения и не влияет на время цикла при минимальной длине 6 м.

Следующая труба уже закреплена в процессе волочения.

Заданные рабочие характеристики могут быть достигнуты при условии, что квалификация персонала, качество материалов, инструментов, смазочных материалов и энергообеспечения позволяют это сделать.

1.3 Объем поставки

1.3.1	Система загрузки
1.3.2	Система предварительного втягивания
1.3.3	Подача дорна и тонкая настройка дорна
1.3.4	Подъемная предварительная конструкция с подачей
1.3.5	Волочильная тележка с управляемым открыванием
1.3.6	Тормоз материала
1.3.7	Привод
1.3.8	Матричный блок с гидравлической подстройкой матрицы, смазка материала и отвод газов
1.3.9	Волочильная cтанина
1.3.10	Наклонный стол
1.3.11	Стационарный карманы для материала
1.3.12	Сменные карманы
1.3.13	Гидравлическое оборудование
1.3.14	Электрическое оборудование (Siemens S5) (возможно по желанию за дополнительную плату актуализировать)
