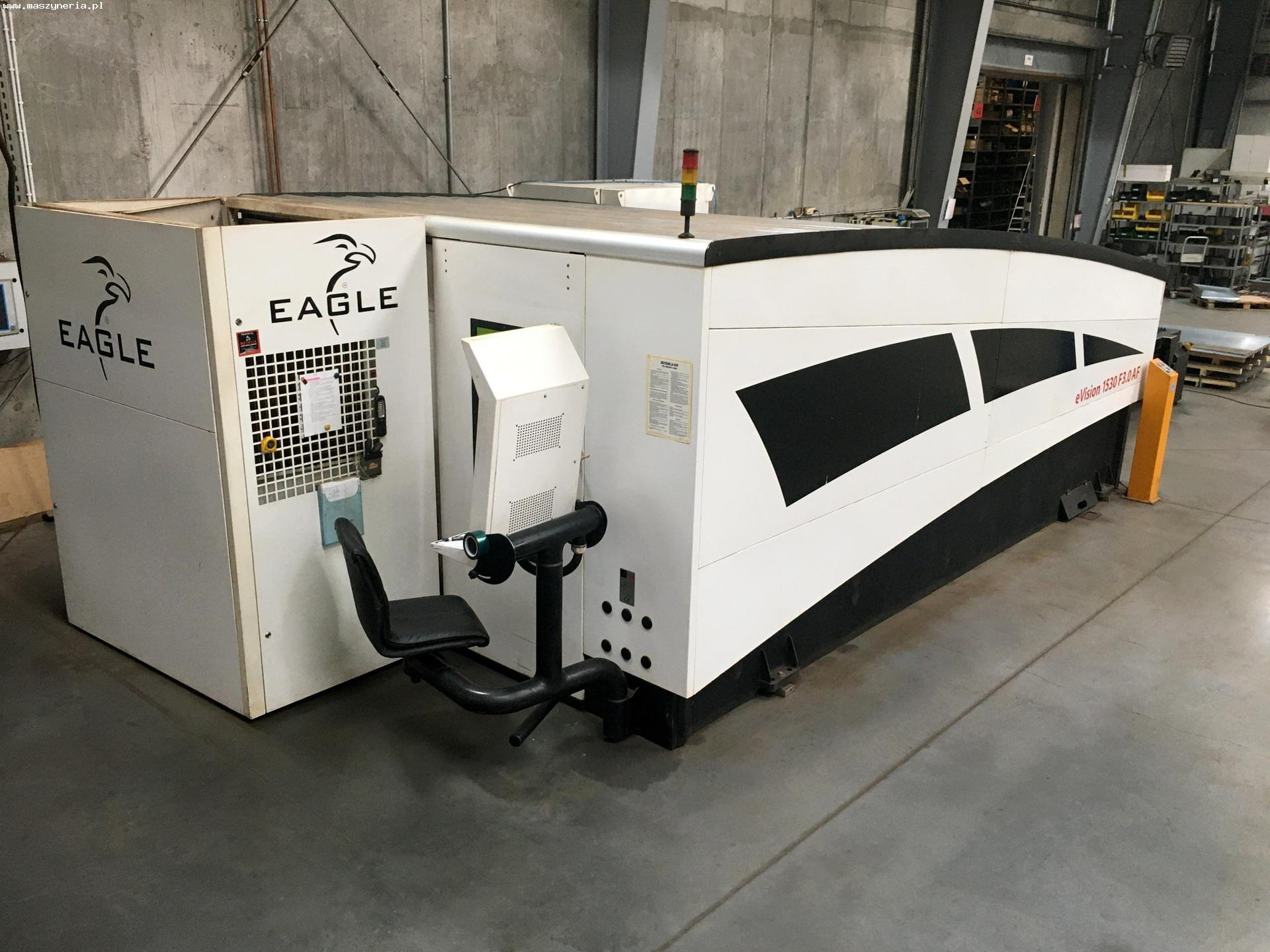

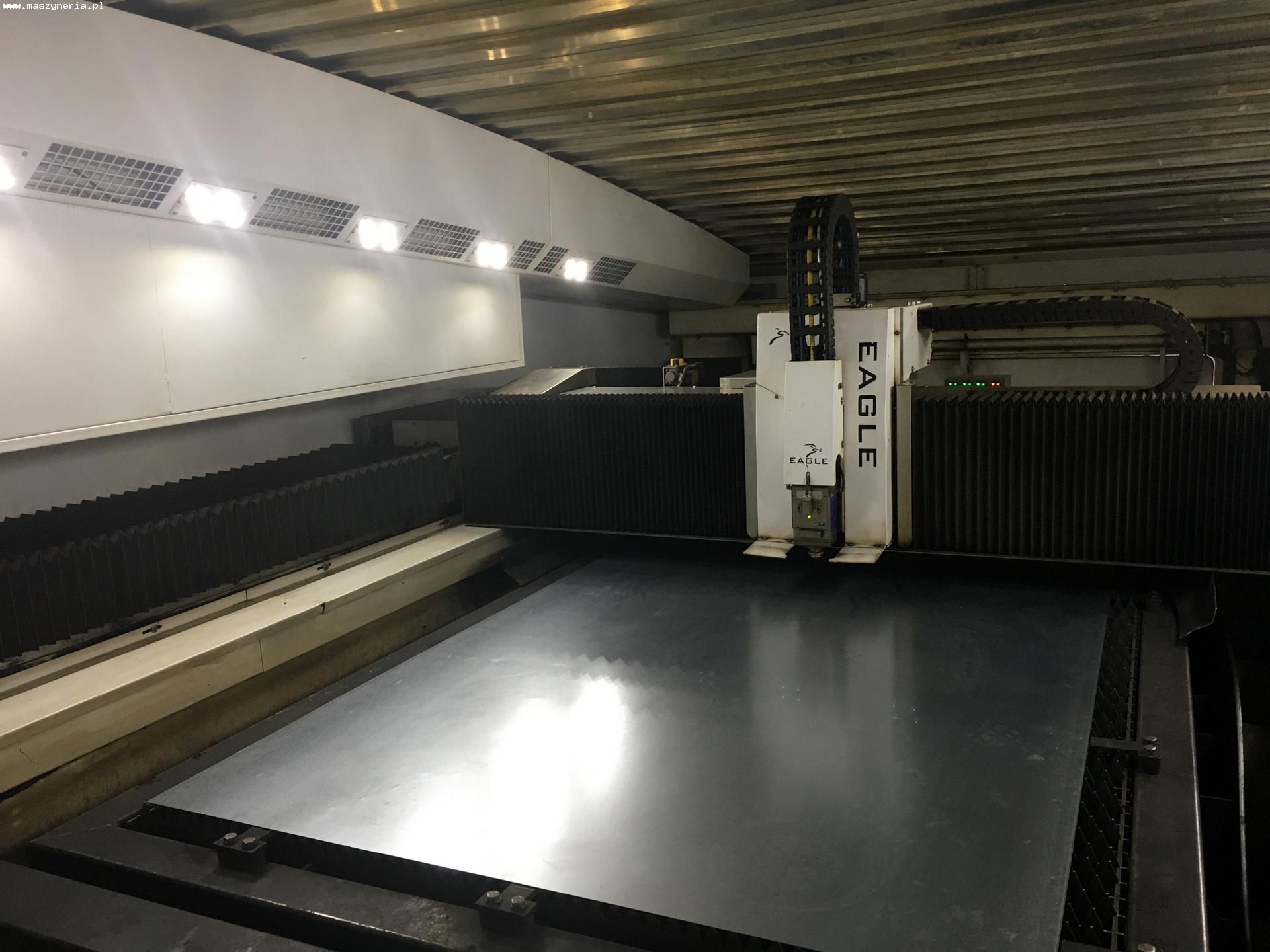

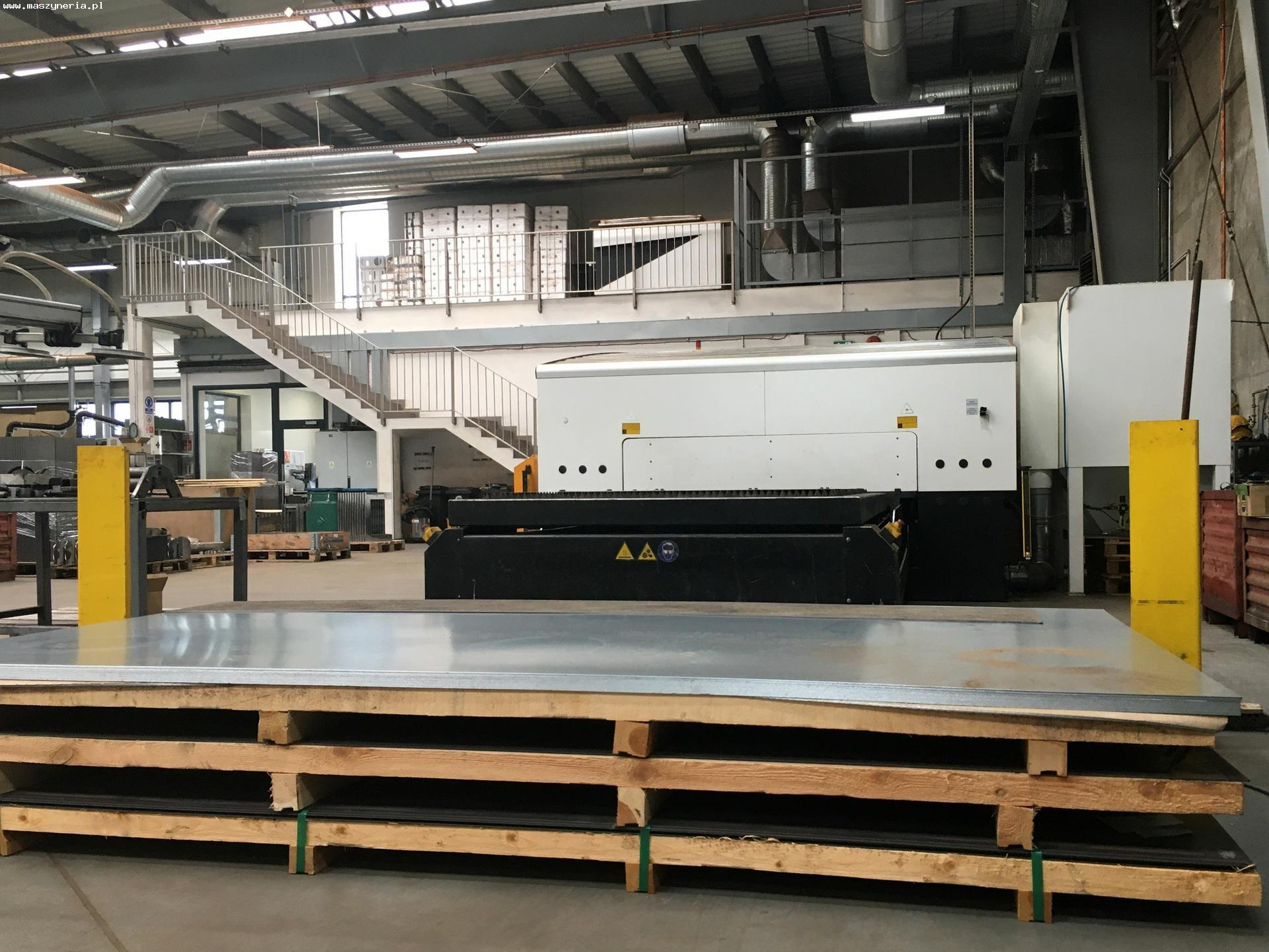

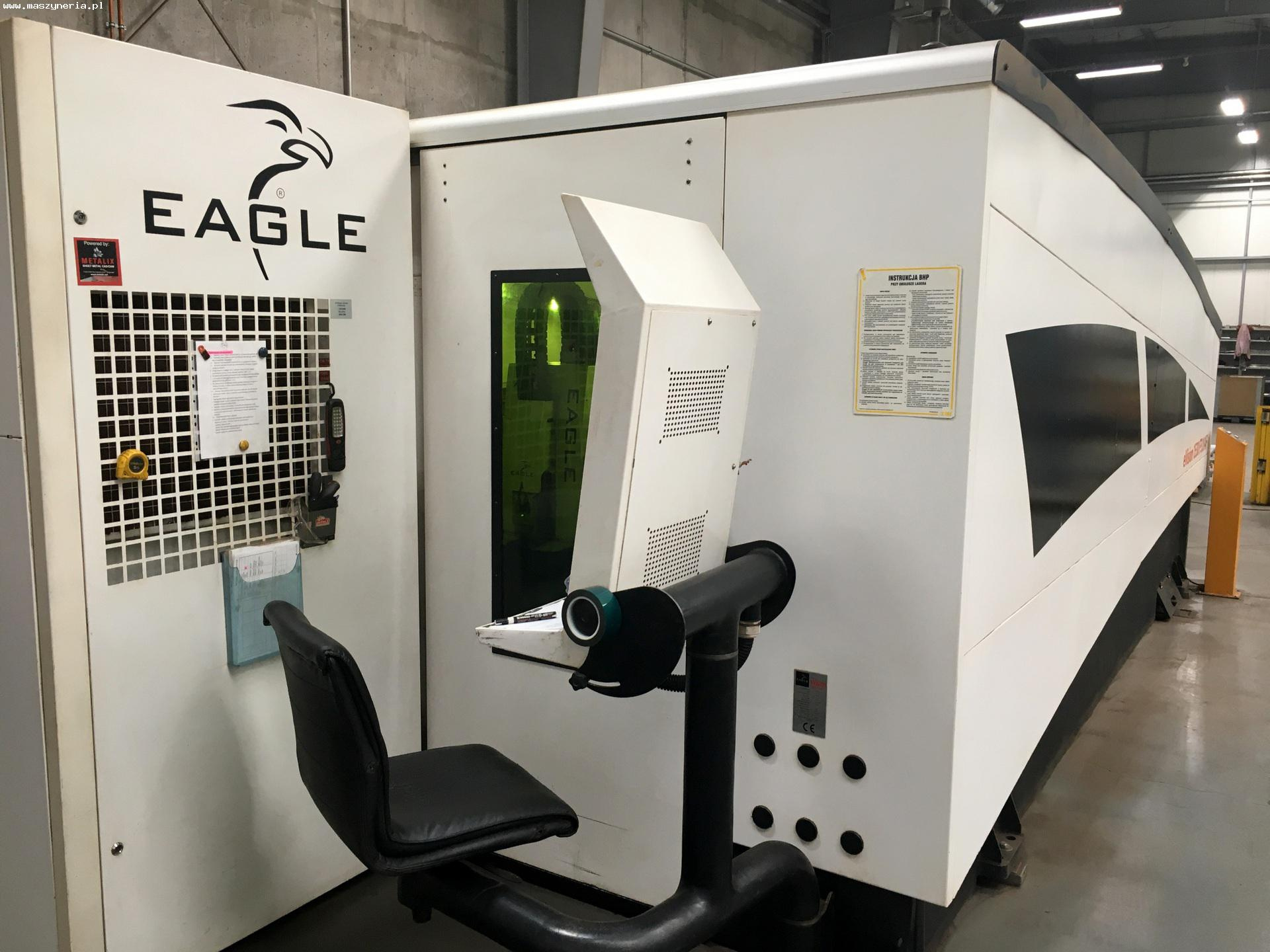

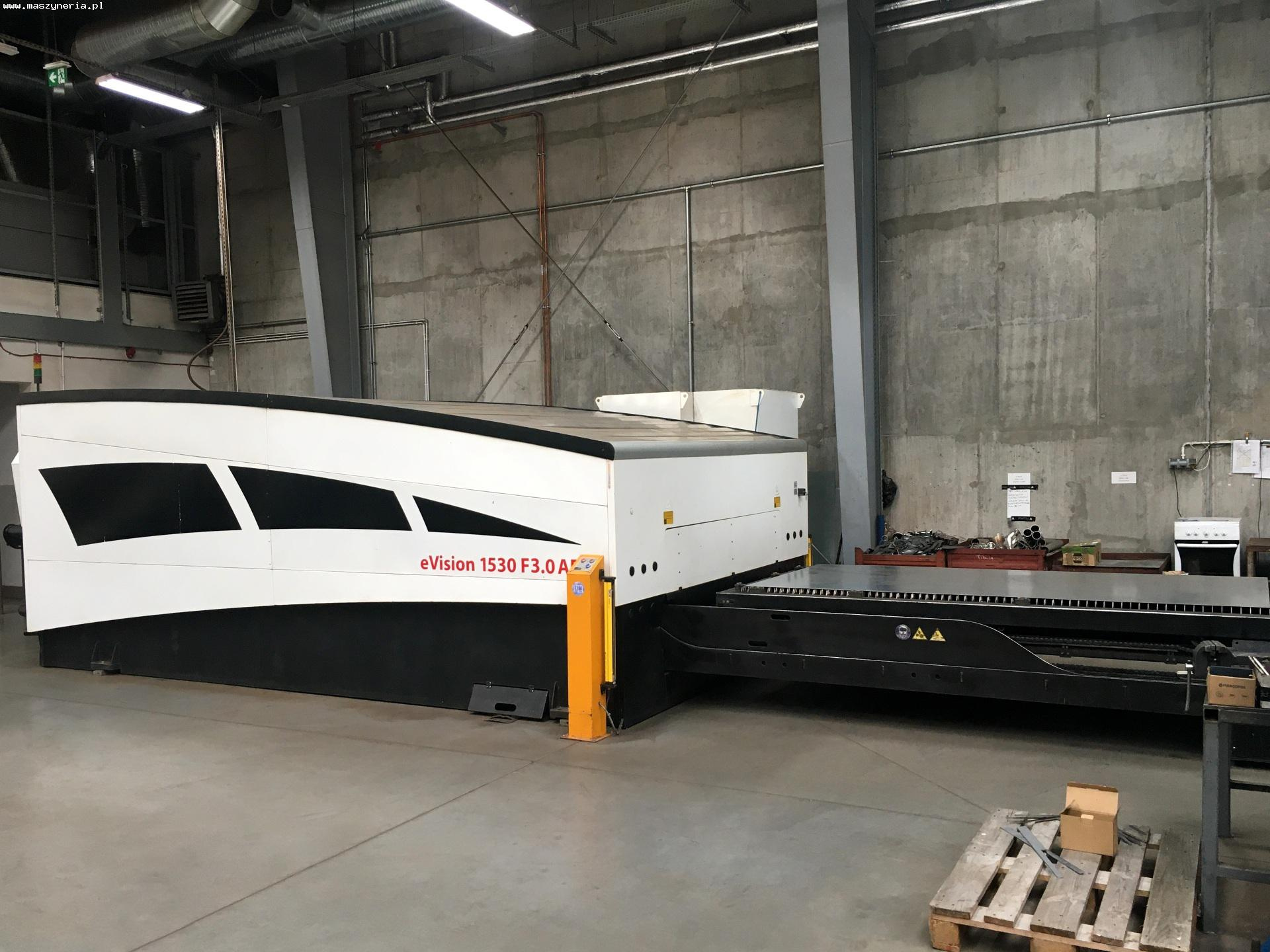

Волоконный лазер EAGLE eVision 1530 F3.0 AF

Волоконный лазер EAGLE eVision 1530 F3.0 AF был произведен в 2012 году в Польше.

Технические характеристики станка лазерной резки EAGLE eVision 1530 F3.0 AF

• мощность лазерного луча: 3 кВт (3000 Вт)
• скорости подачи по осям X/Y/Z: 3000/1500/120 мм
• максимальные размеры заготовки (Д х Ш): 3000 x 1500 мм
• максимальная толщина заготовки (черная сталь): 20 мм
• максимальная толщина заготовки (нержавеющая сталь): 12 мм
• максимальная толщина заготовки (кислотостойкая сталь): 12 мм
• максимальная толщина заготовки (жаропрочная сталь): 12 мм
• максимальная толщина заготовки (алюминий): 10 мм
• максимальная толщина заготовки (латунь): 6 мм
• максимальная толщина заготовки (медь): 3 мм
• точность резки: 0,1 мм
• точность позиционирования: 0,05 мм
• повторяемость позиционирования: 0,03 мм
• максимальная скорость перемещения параллельно оси X: 200 м/мин
• максимальная скорость перемещения параллельно оси Y: 200 м/мин
• максимальная скорость перемещения при одновременной работе приводов осей X и Y: 300 м/мин
• количество паллет: 2
• время работы: 16657 h
• время излучения лазерного луча: 6943 h
• ускорение по осям X, Y: 2 g
• потребляемая мощность: 43 кВА
• напряжение управления: 24 В
• токовая защита: 3×63 A
• давление воздуха: 6 бар
• давление азота N2: 25 бар
• давление кислорода O2: 10 бар
• электропитание: 400 В; 50 Гц
• габариты (Д х Ш х В): 9800 х 3900 х 2300 мм
• масса лазера eVision 1530 F3.0: 23300 кг

Оборудование станка лазерной резки eVision 1530

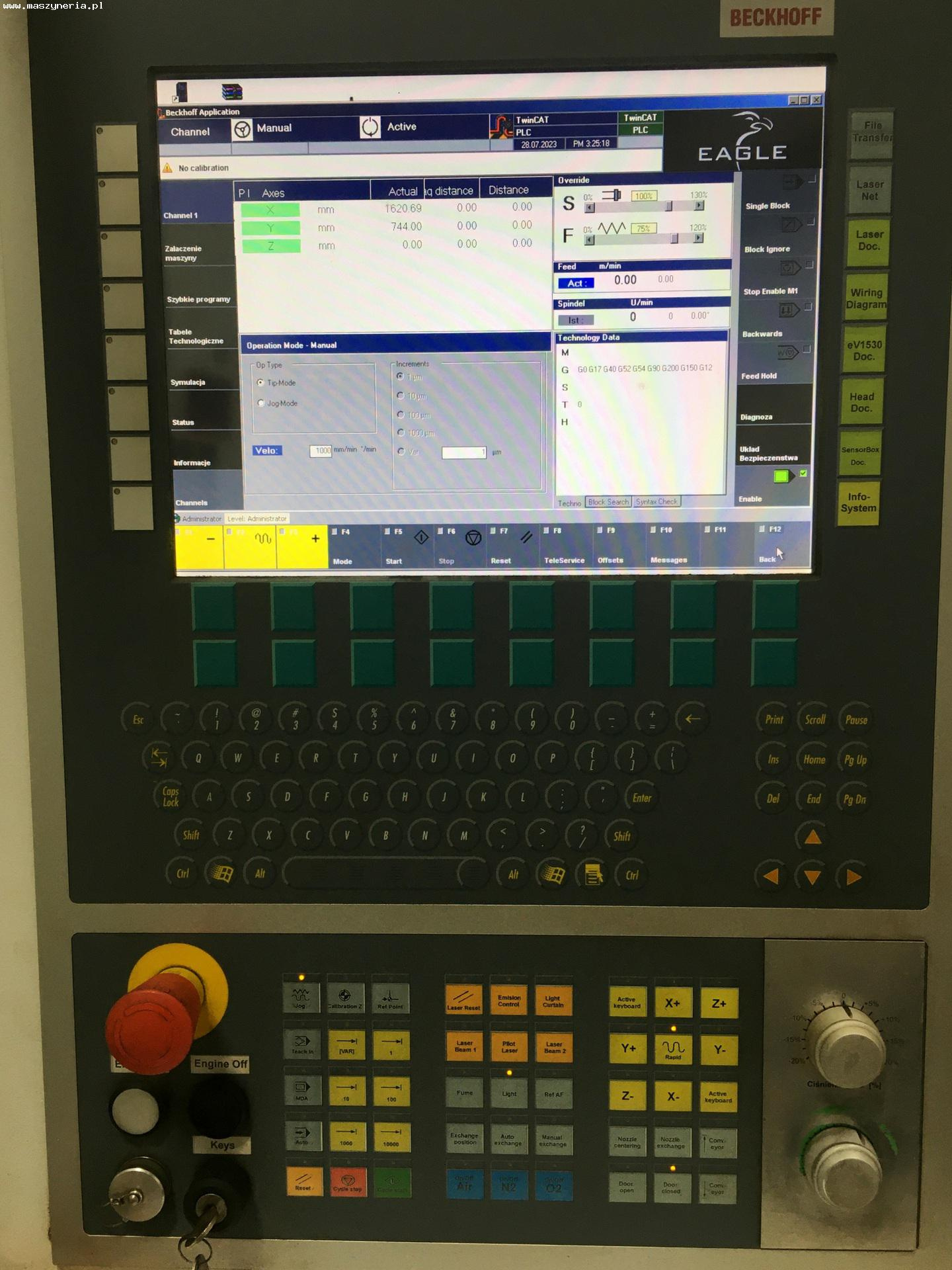

• yправление ЧПУ: BECKHOFF
• лазерный источник: IPG YLS-3000

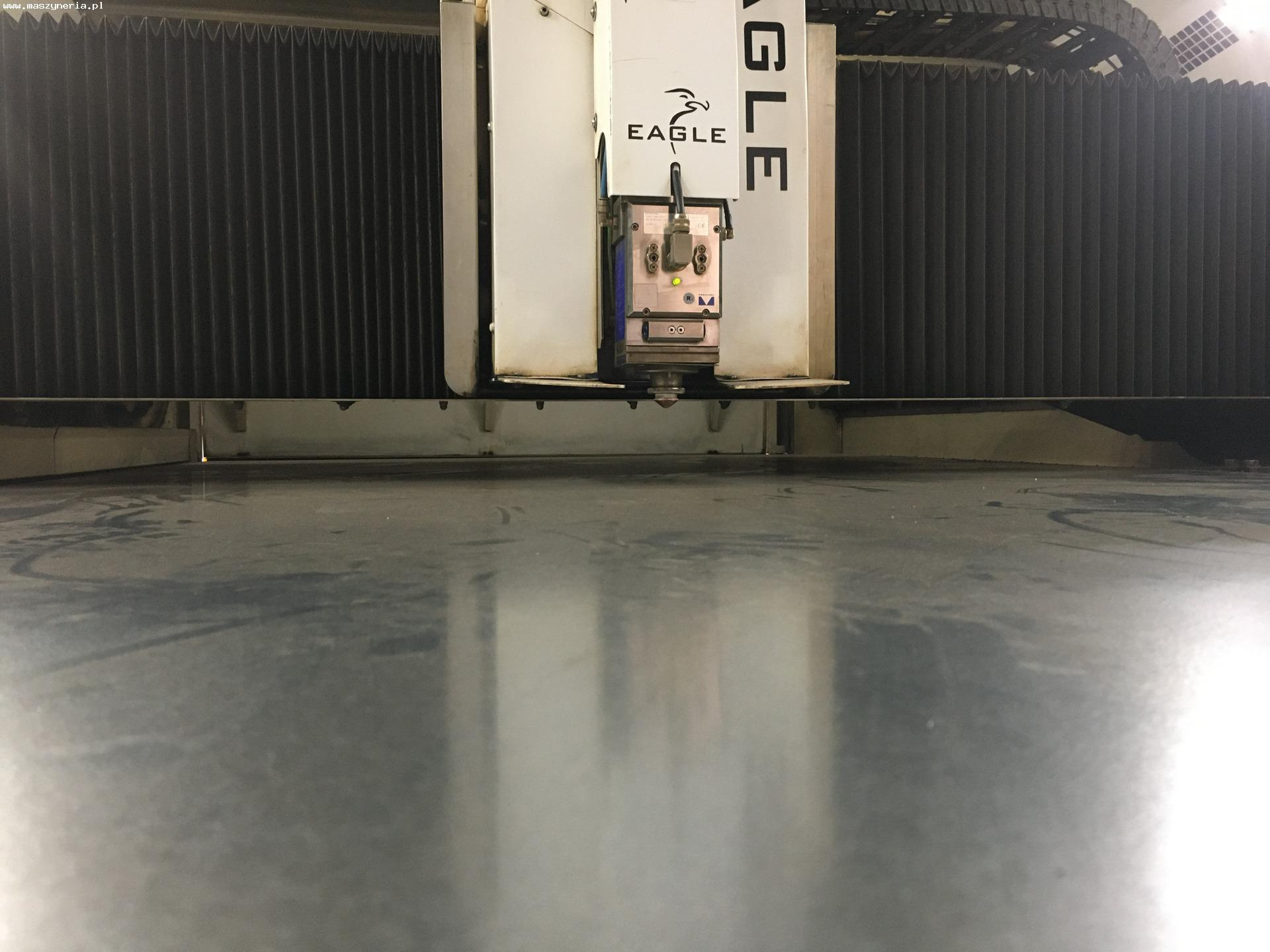

• режущая головка: PRECITEC
• автоматическое устройство смены паллет
• система управления позиционированием головки (HRS)
• система резки под высоким давлением (HPS)
• система управления с программным обеспечением для ПК (SCH)
• система повышения производительности станка (ESC)
• функция быстрого перемещения режущей головки (FA)
• магнитные линейные двигатели: BECKHOFF
• световые завесы
• блок охлаждения: IPG
• микромуфты
• продольный ленточный конвейер

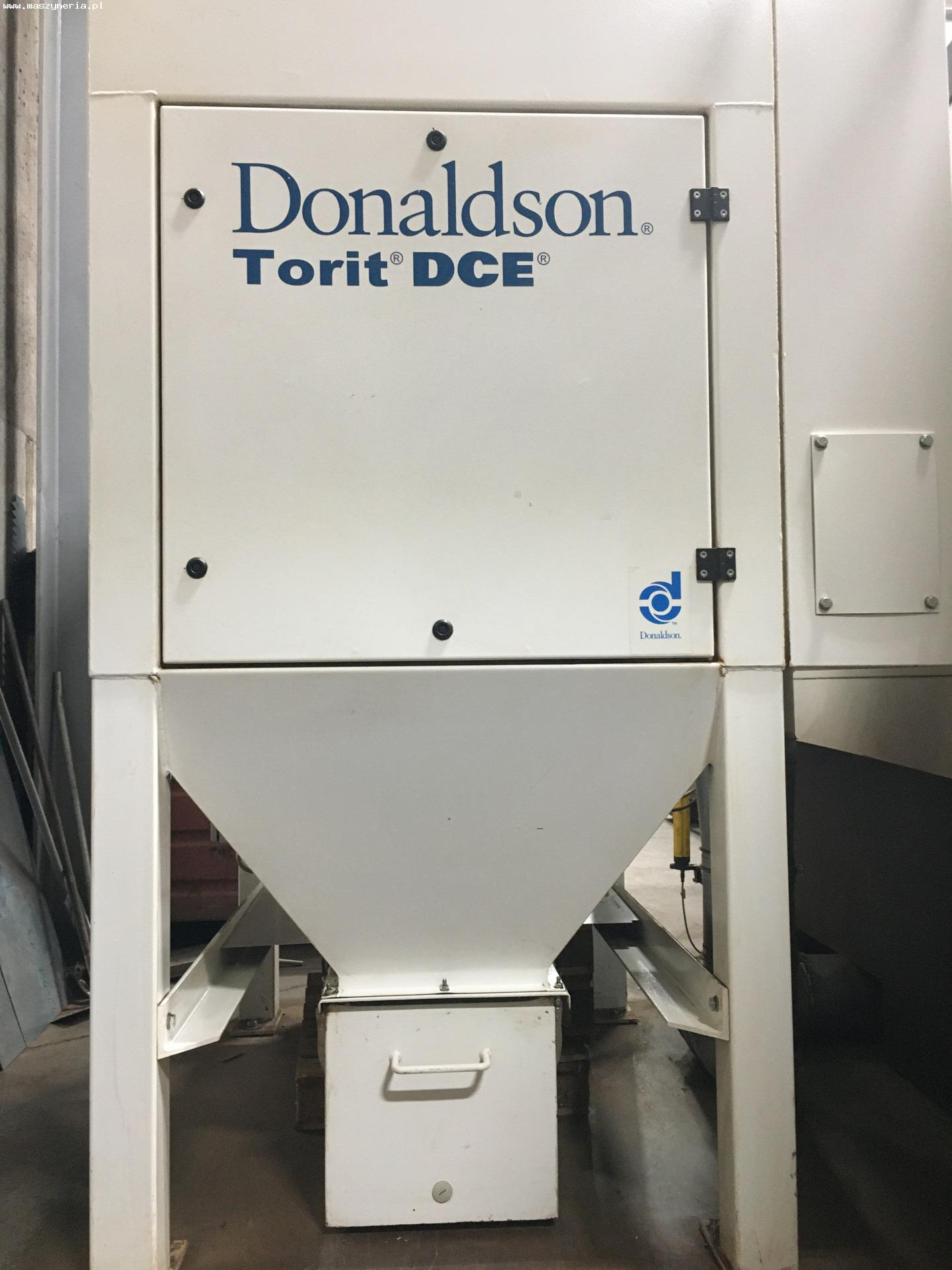

• многокамерная вытяжная система: DONALDSON TORIT DCE
