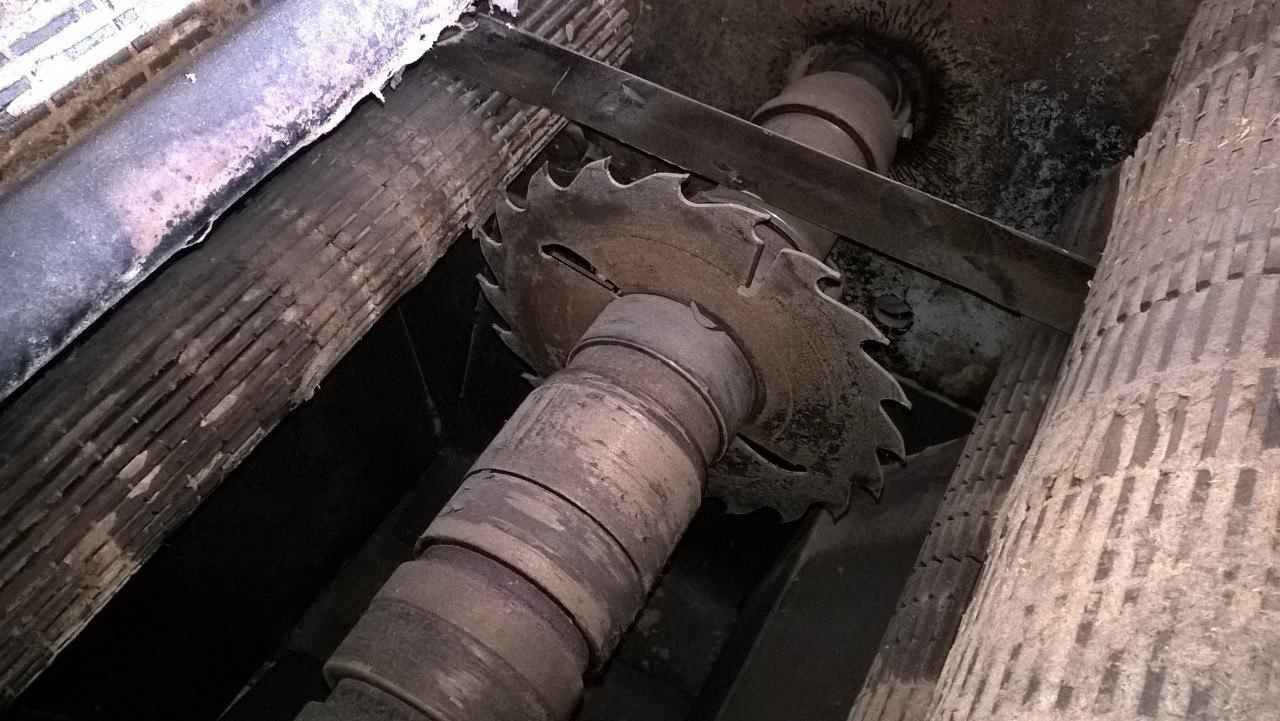

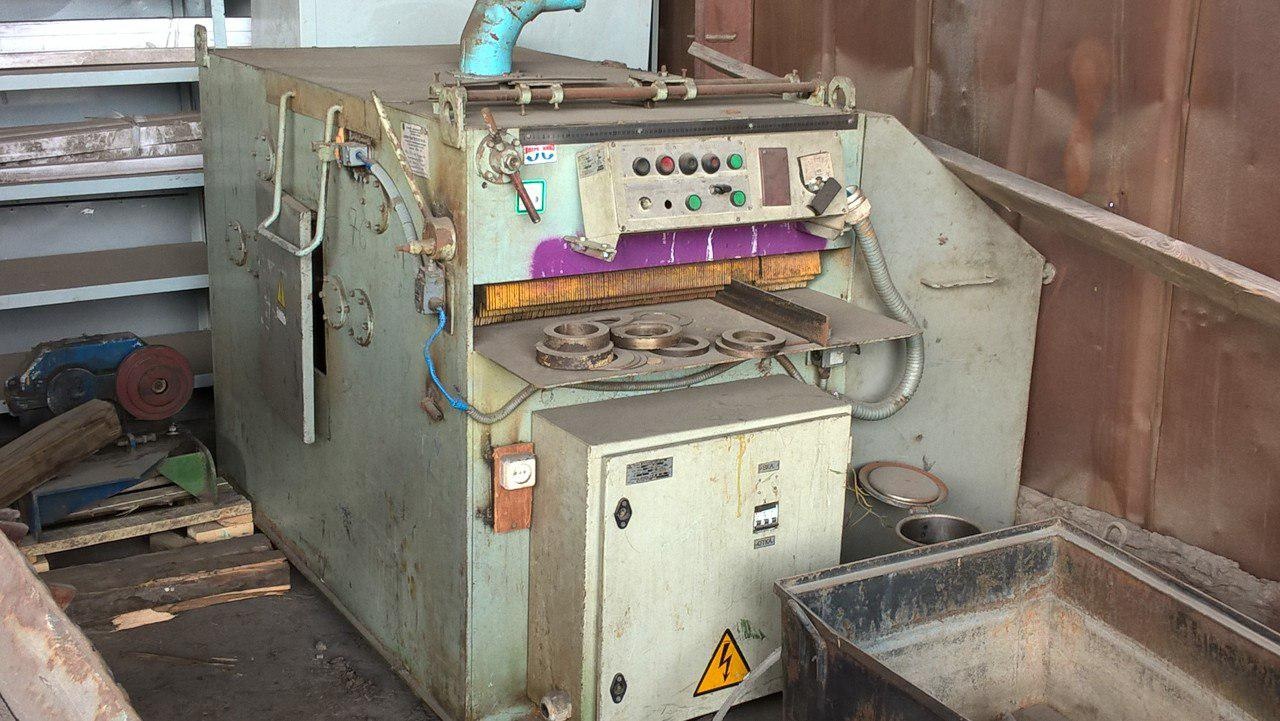

Предназначен для продольного раскроя необрезной доски толщиной до 100 мм и шириной до 750 мм. Станок также может использоваться для кромления горбыля. Станок смонтирован на массивной жесткой станине, полностью гасящей вибрации. Пильный механизм оборудован валом диаметром 50 мм, изготавливаемым из специальной стали и прошедшим термообработку. На валу установлены две пильные муфты полезной шириной 180 мм, одна из которых фиксирована, а вторая перемещается посредством электропривода и зубчато-реечного механизма. На каждую муфту может быть смонтировано до 3 пил, регулировка рабочей ширины осуществляется дистанционно с пульта оператора.
эксплуатация 4 года
В конструкции станка использованы комплектующие ведущих европейских фирм (подшипники SKF, мотор-редукторы CSM Motori, электрика Control Technics). В качестве опции предусмотрена установка 15 мВт лазерного указателя с фокусировкой линии пропила и лазерным диодом MITSUBISHI. Рекомендуется монтаж двух лазерных линеек: для определения базы (положения фиксированной пилы) и позиционирования подвижной пильной муфты, в данном случае последний лазер крепится на подвижном суппорте с электрическим приводом, повторяющим перемещение пилы. Усиленные подшипниковые узлы пильного вала оснащены высокоточными подшипниками в пылезащитном исполнении. На панели управления предусмотрен нагрузочный амперметр для выбора оптимальных рабочих режимов.
Отличительные особенности:
Система быстрого позиционирования подвижной пильной муфты с пульта оператора;
Один подвижный и один стационарный лазерный указатель пропила (опция);
Бесступенчатое регулирование скорости подачи с мотор-редуктором увеличенной мощности в стандартном исполнении;
Подача вальцами большого диаметра как в знаменитых станках PAUL исключает заклинивание заготовки или нарушение геометрии пиломатериала даже на высоких скоростях подачи: отклонение по толщине не превышает 0,5 мм на длине реза 6,0 м;

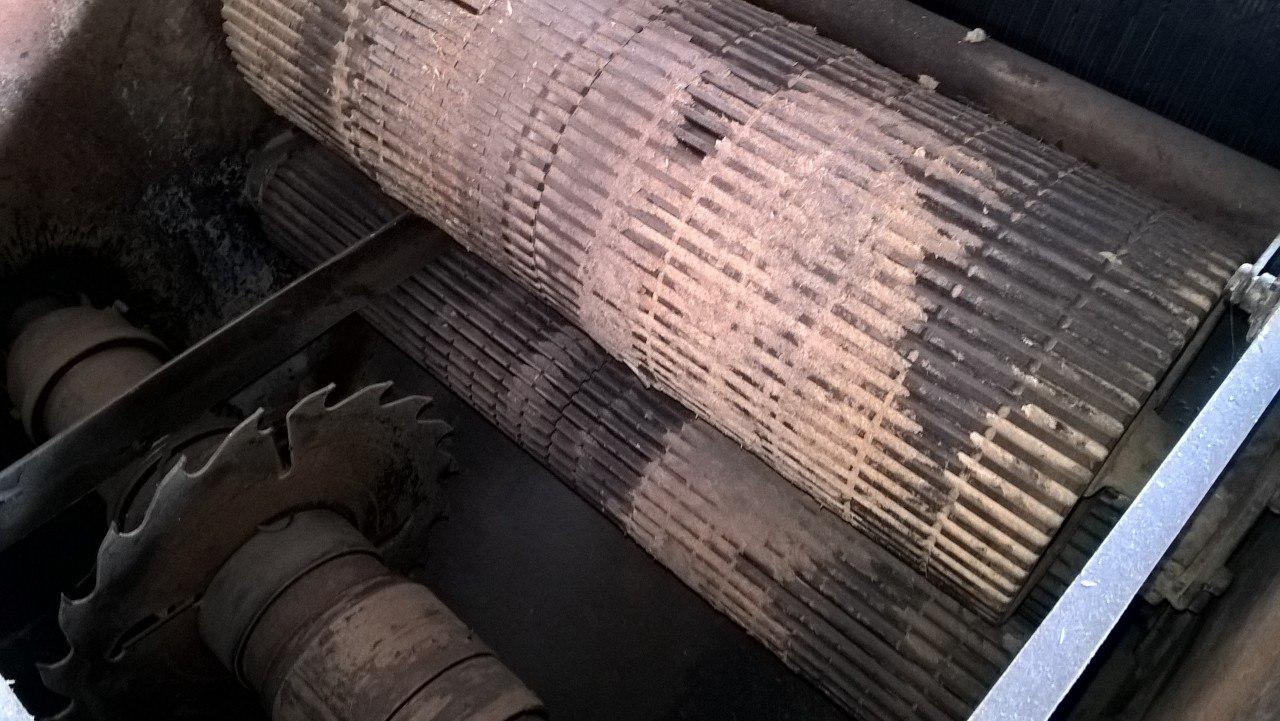

Подающая группа из 4 нижних вальцов и 2 верхних вальцов увеличенного диаметра, подшипники вальцов в пылезащитном исполнении;
Панель управления с нагрузочным амперметром для выбора оптимальных режимов пиления. Основные отличия станка мод. "Optimat-100" от станка-аналога "KARL-10": Возможность установки до 6 пил (до 3 пил на каждую муфту); Возможность кромления горбыля; Усиленная конструкция станины;
Бесступенчатое регулирование скорости подачи с мотор-редуктором увеличенной мощности в стандартном исполнении; Применение комплектующих ведущих европейских фирм в стандартном исполнении.
Технические характеристики *
Размеры распиливаемой заготовки, мм:
- толщина
- длина, не менее
- ширина, не более
до 100
600
750
Размеры выпиливаемого изделия:
- толщина, мм
- допускаемое отклонение (при распиле 6 м), мм, не более
10 ÷ 100
1,0
Количество устанавливаемых пил, шт. до 6
Диаметр устанавливаемых пил, мм, не более 350
Максимальное расстояние между крайними пилами, мм 620
Скорость подачи, м/мин 6 ÷ 30
Номинальная частота вращения пилы, об./мин 2 480
Производительность, м3/ч, не менее 4
Количество электродвигателей, шт. 3
Суммарная номинальная мощность электродвигателей , кВт, не более 22
Габаритные размеры, мм, не более
- длина
- ширина
- высота
1750
1550
1440
Масса станка, кг, не более 2 050
Количество основного обслуживающего персонала, чел. 2
