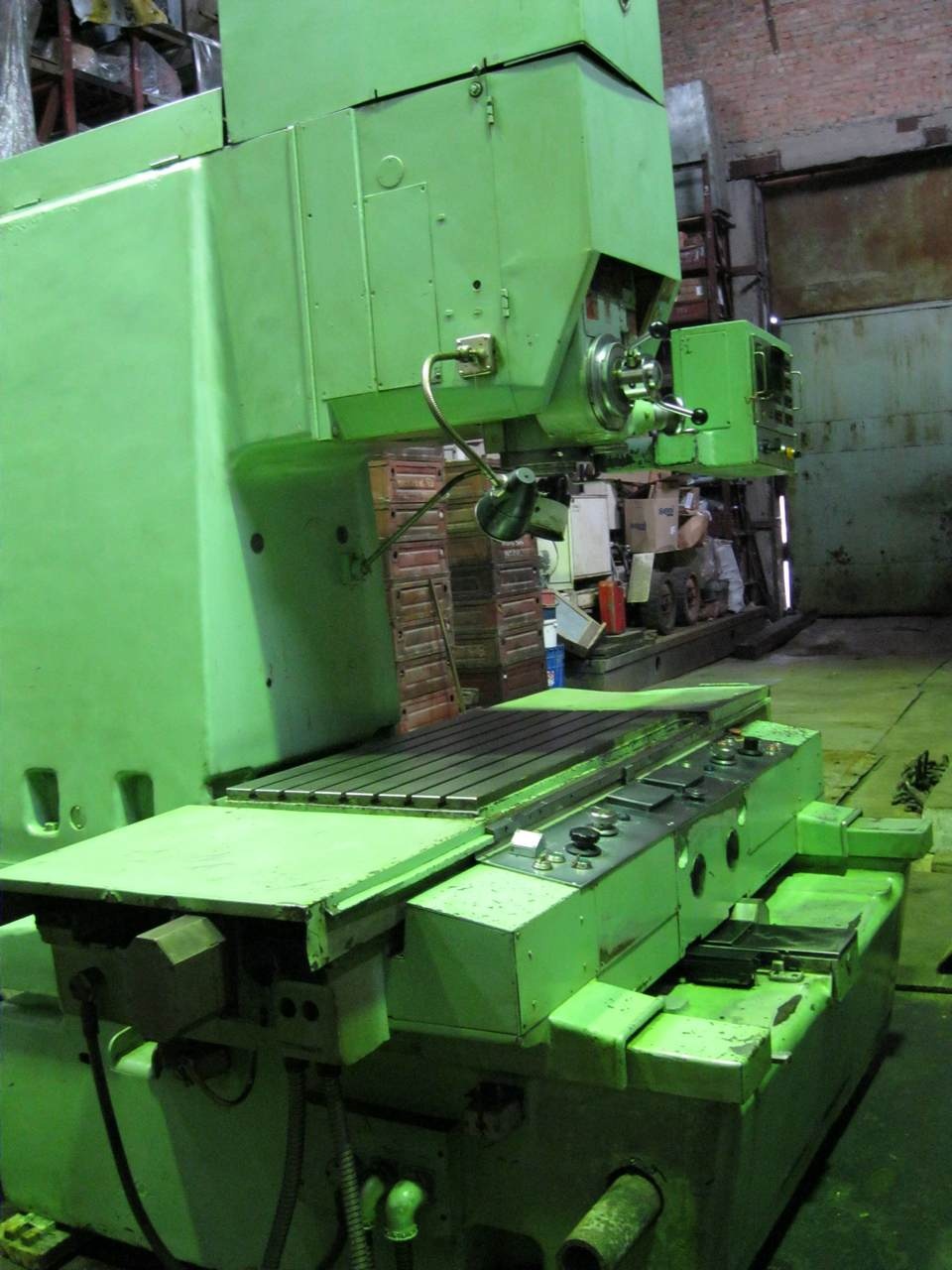

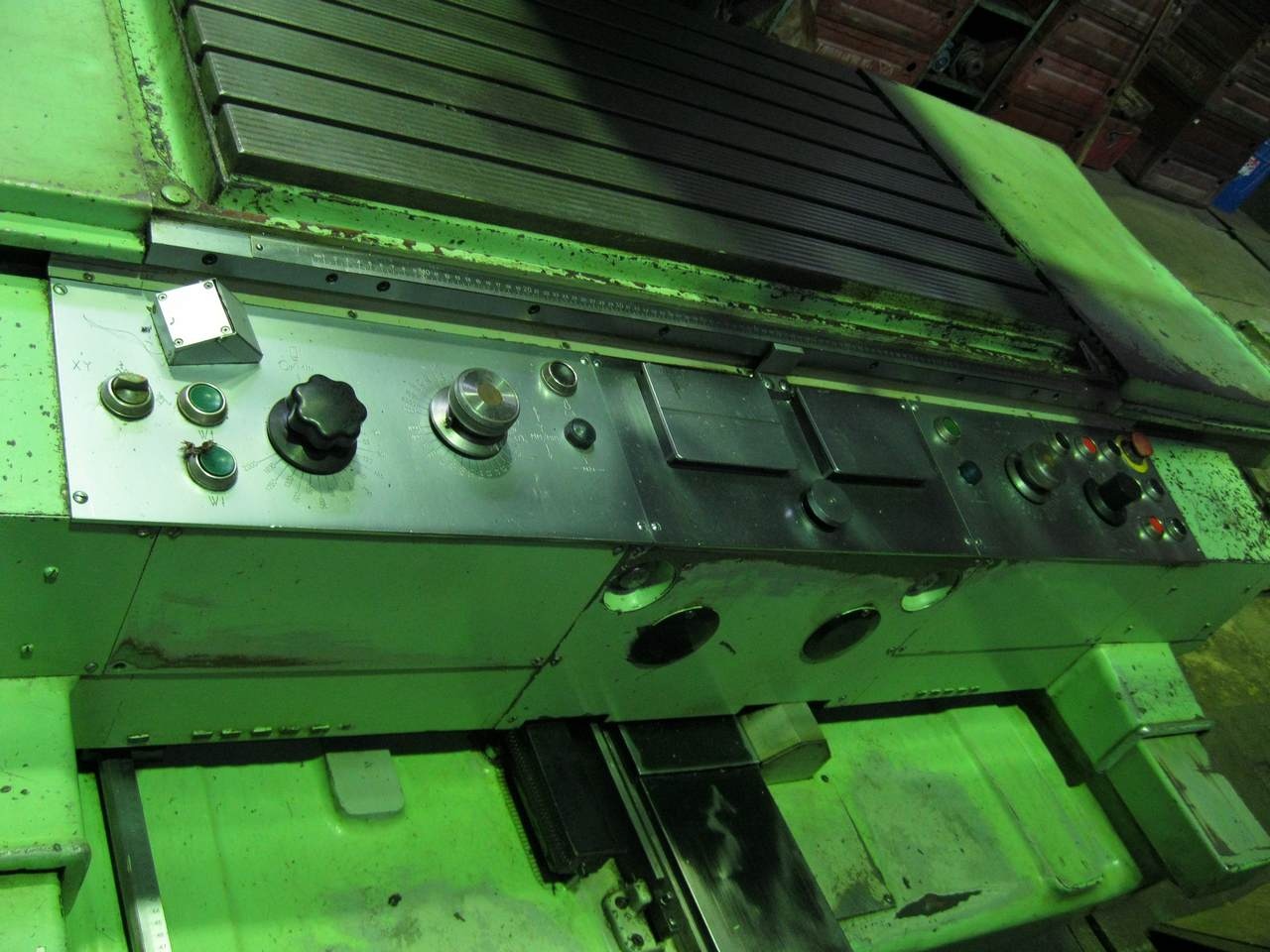

Одностоечный координатно-расточной станок модели 2Е450АФ1-1 предназначен для обработки отверстий с точным расположением осей, размеры между которыми заданы в прямоугольной системе координат, и фрезерования плоскостей торцевыми и концевыми фрезами.
Назначение и область применения.
Одностоечный координатно-расточной станок модели 2Е450АФ1-1 предназначен для обработки отверстий с точным расположением осей, размеры между которыми заданы в прямоугольной системе координат, и фрезерования плоскостей торцевыми и концевыми фрезами.
Применяя поставляемые со станком поворотные столы, можно производить обработку отверстий, заданных в полярной системе координат, а также взаимно перпендикулярных и наклонных отверстий и плоскостей.
На станке также могут выполняться: нарезание резьбы, разметка и проверка линейных размеров на деталях.

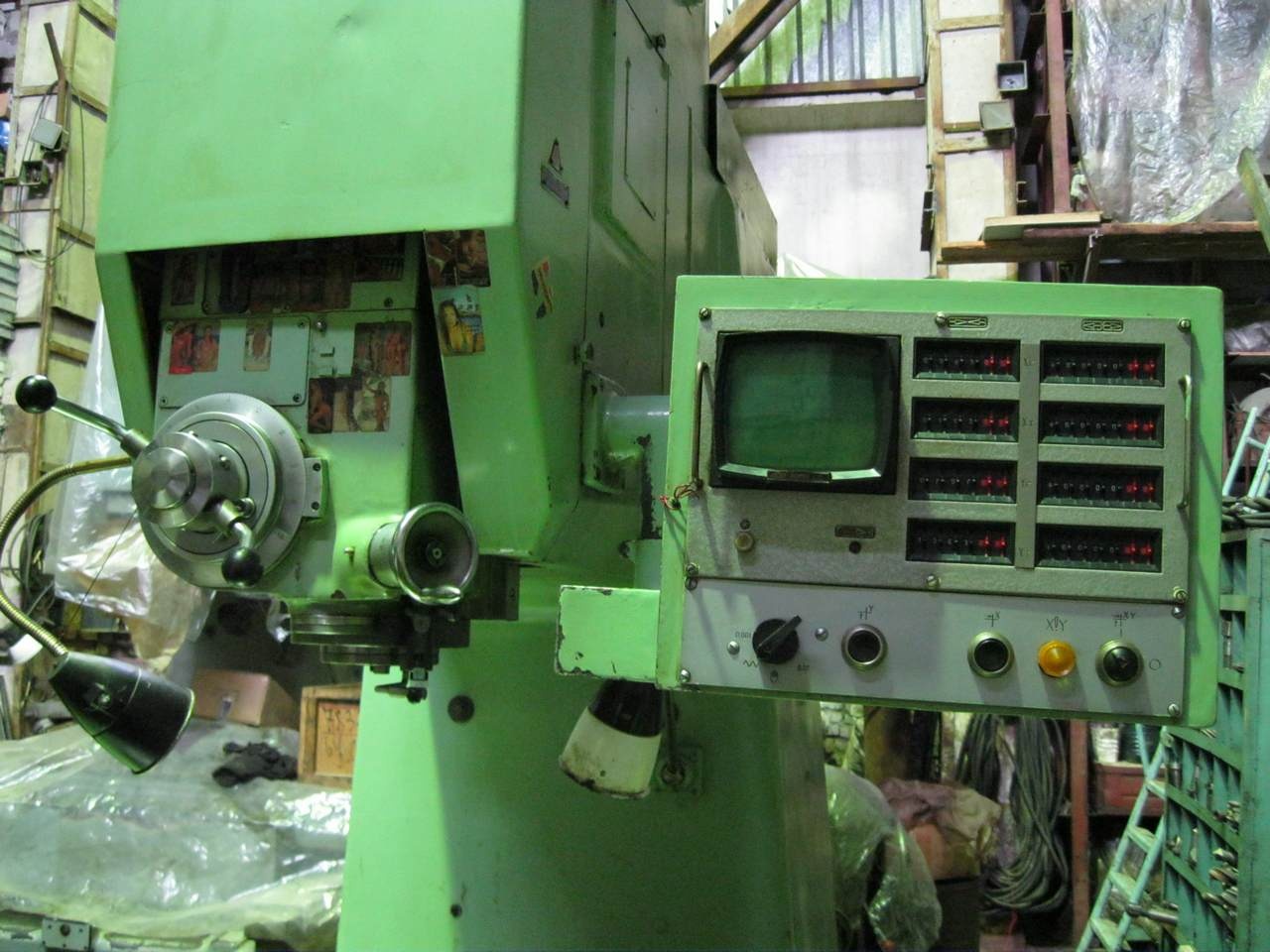

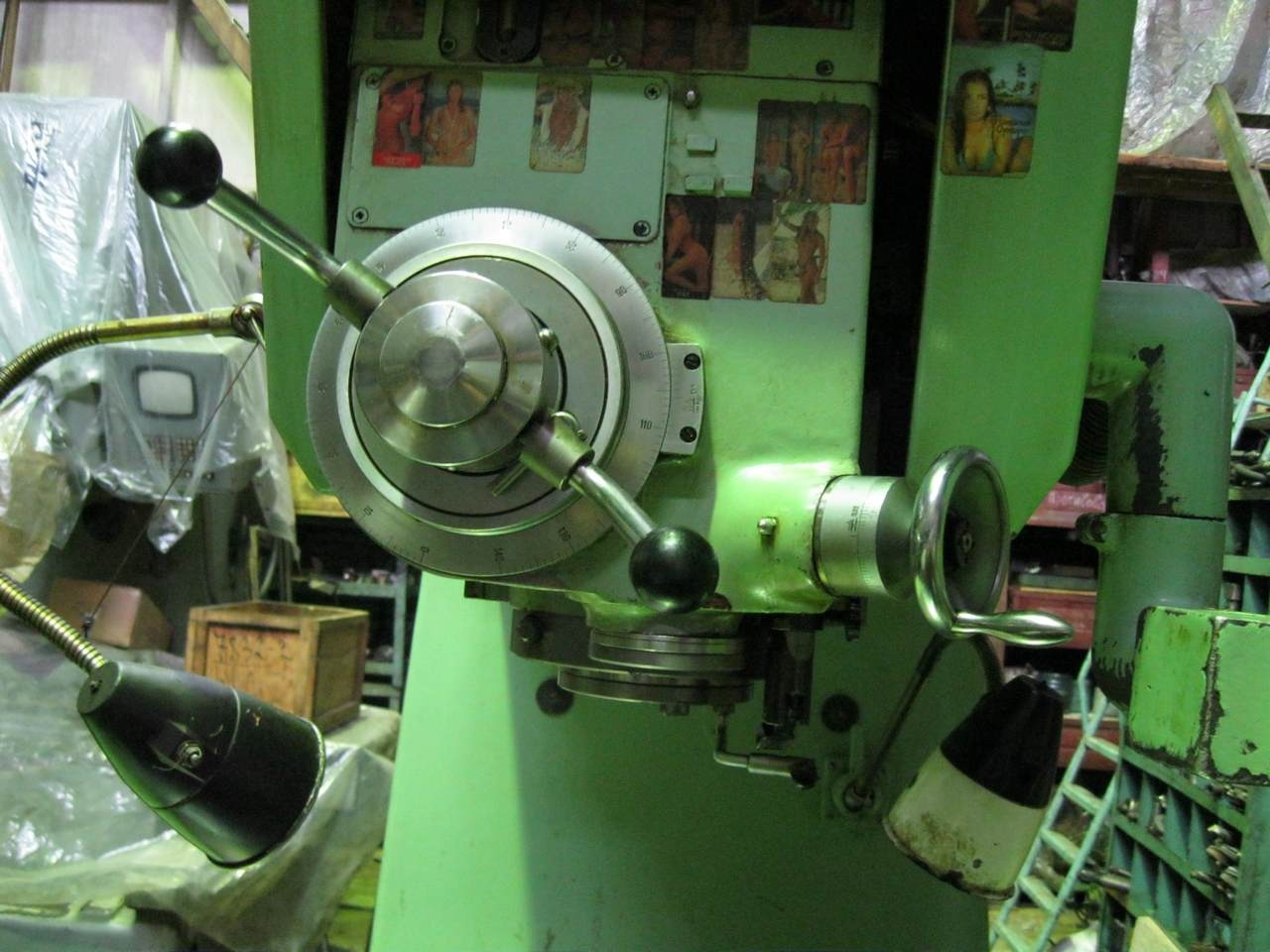

Станок 2Е450АФ1-1 оборудован экранными отсчётными устройствами, позволяющими отсчитывать целую и дробную части координатного размера.
В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системе координат до 0,006 мм (при установке координат с помощью органов ручного управления).
Рекомендуемая область применения станка 2Е450АФ1-1 — инструментальные и производственные цехи машиностроительных заводов при индивидуальном и серийном производстве точных деталей без специальной оснастки.
Завод-изготовитель
Московский завод координатно-расточных станков
Год выпуска
1986
Состояние и комплектация
Состояние: рабочее, складское хранение.
Комплектация: стандартная, есть документация.
| Основные технические данные и характеристики | |
| Класс точности по ГОСТ 6464-69 | А |
| Размеры рабочей поверхности стола, мм: | |
| ширина | 630 |
| длина | 1120 |
| Наибольший поперечный ход стола, мм | 630 |
| Наибольший продольный ход стола, мм | 1000 |
| Наибольший ход гильзы шпинделя, мм | 260 |
| Вылет шпинделя, мм | 710 |
| Расстояние от торцов шпинделя до рабочей поверхности стола, мм: | |
| наименьшее | 200 |
| наибольшее | 770 |
| Пределы частоты вращения шпинделя, об/мин | 10…2000 |
| Число скоростей шпинделя | 30 |
| Скорость перемещения шпиндельной коробки, мм/мин | 3150 |
| Скорость перемещения стола и салазок, мм/мин | 0,4…7000 |
| Число скоростей перемещения стола и салазок | 35 |
| Допускаемая масса обрабатываемого изделия, кг | 600 |
| Наибольший диаметр расточки, мм | 250 |
| Наибольший диаметр сверления, мм | 30 |
| Наибольшее усилие подачи по осям X, Y и Z, кгс | 1000 |
| Наибольший крутящий момент на шпинделе, кгс*м | 20 |
| Цена деления отсчёта на экране, мм | 0,001 |
| Габаритные размеры станка, мм: | |
| длина | 3028 |
| ширина | 2765 |
| высота | 3000 |
| Масса станка (без электрооборудования и принадлежностей), кг | 7900 |

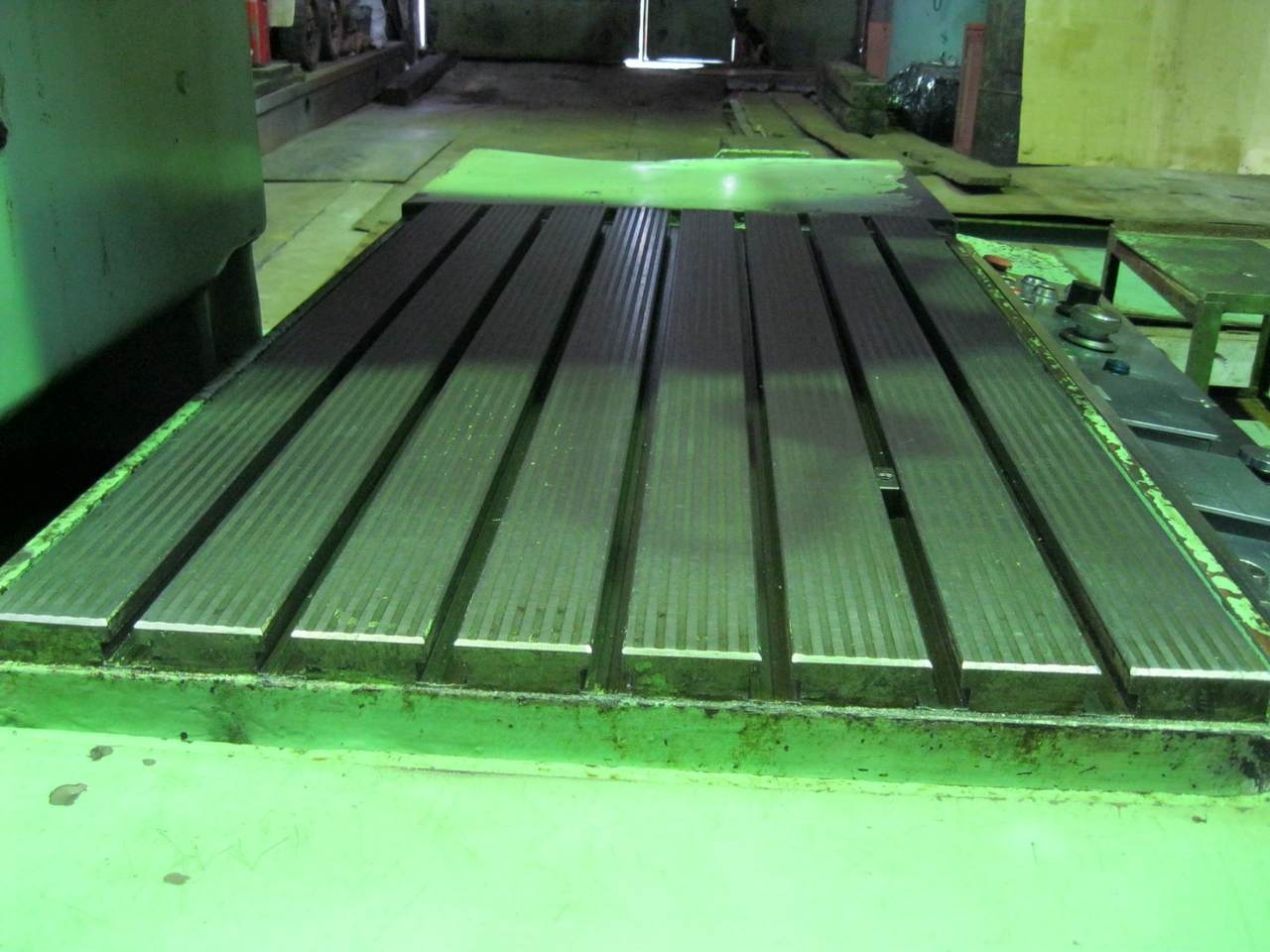

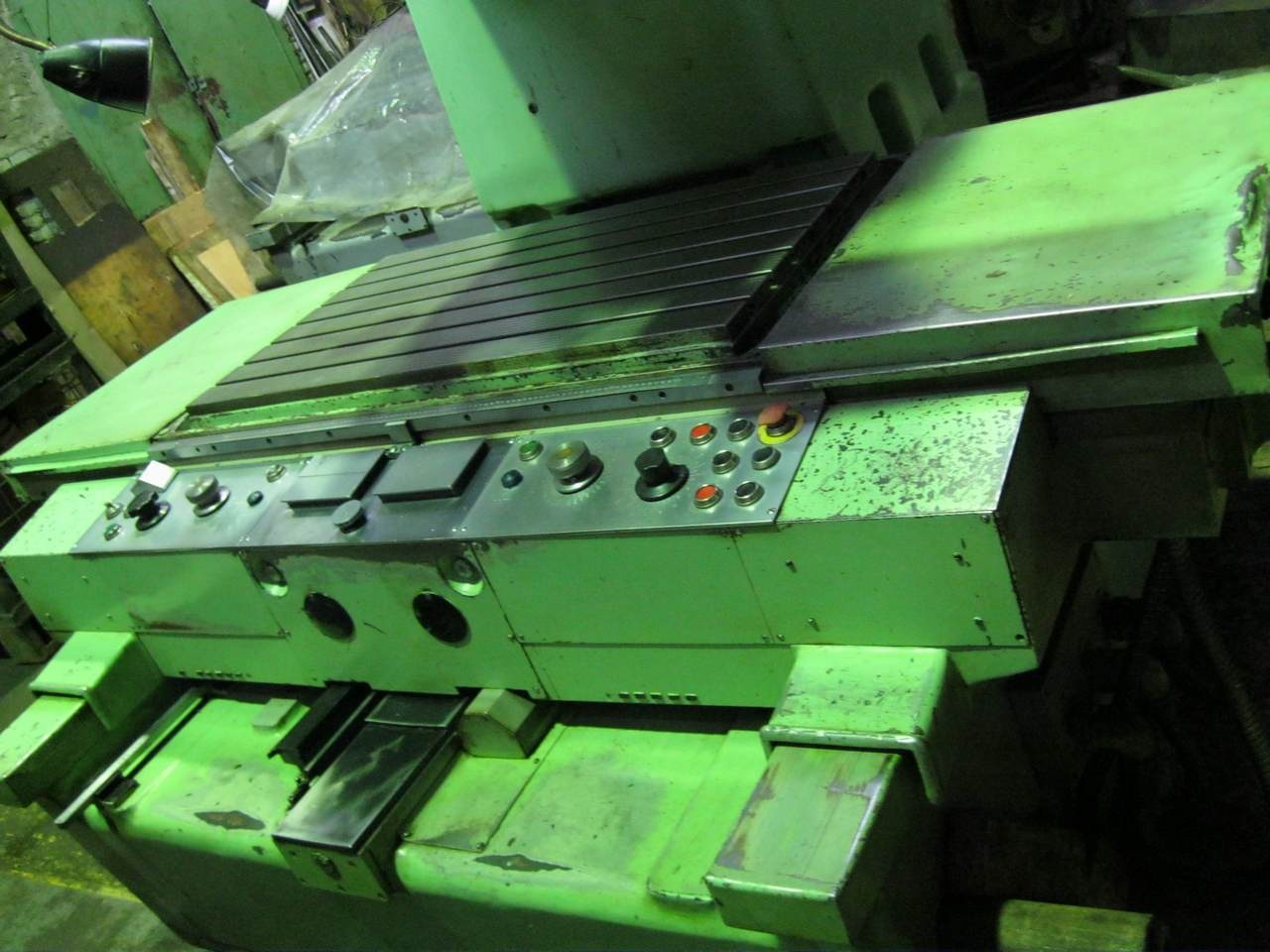

| Число Т-образных пазов стола по ГОСТ 6569-75 | 7 |
| Расстояние между пазами стола, мм | 80 |
| Приёмный конус шпинделя по ГОСТ 15945-70 | Конус 45 (7:24) |
| Техническая характеристика электрооборудования | |
| Количество электродвигателей на станке | 8 (по особому заказу — 9) |
| Электродвигатель главного движения: | |
| тип | ПБСТ-62 |
| мощность, кВт | 7,2 |
| частота вращения, об/мин | 1500 |
| Электродвигатель привода стола и салазок: | |
| тип | DPM-56-PF4-K-7711 |
| мощность, кВт | 1,0 |
| частота вращения, об/мин | 1000 |
| Электродвигатель гильзы и шпиндельной коробки: | |
| тип | ПСТ-53 |
| мощность, кВт | 0,75 |
| частота вращения, об/мин | 2200 |
| Электродвигатель привода кареток фотодатчиков: | |
| тип | СЛ-221 |
| мощность, кВт | 0,013 |
| частота вращения, об/мин | 3600 |
| Электродвигатель механизма переключения скоростей: | |
| тип | РД-09 |
| мощность, кВт | 0,01 |
| частота вращения, об/мин | 8,8 |
| Электродвигатель смазки: | |
| тип | РД-09 |
| мощность, кВт | 0,01 |
| частота вращения, об/мин | 15,6 |
| Электронасос охлаждения (по особому заказу): | |
| тип | ПА-22М |
| подача, л/мин | 22 |
| мощность, кВт | 0,12 |
| частота вращения, об/мин | 2800 |
| Тип электромуфт в приводе гильзы и шпиндельной коробки | ЭТМ052-3А |
| Тип электромуфт в приводе медленных и быстрых перемещений стола и салазок | ЭТМ052-1В |
Координатно-расточной 2В440А станок на частотниках и уцы ЛИР 521 Р
Координатно-расточной двухстоечный TOS WKV-100. Станок относится к двухстоечным двухшпиндельным моделям с рабочим столом размером 1000 x 1600 мм и расстоянием между стойками 1600 мм. Ход стола...

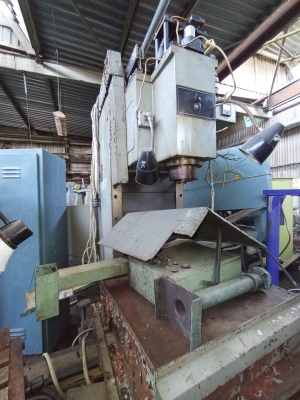

Предприятие реализует координатно-расточной одностоечный 2440СФ4.По всем интересующим Вас вопросам - обращайтесь по телефону!
