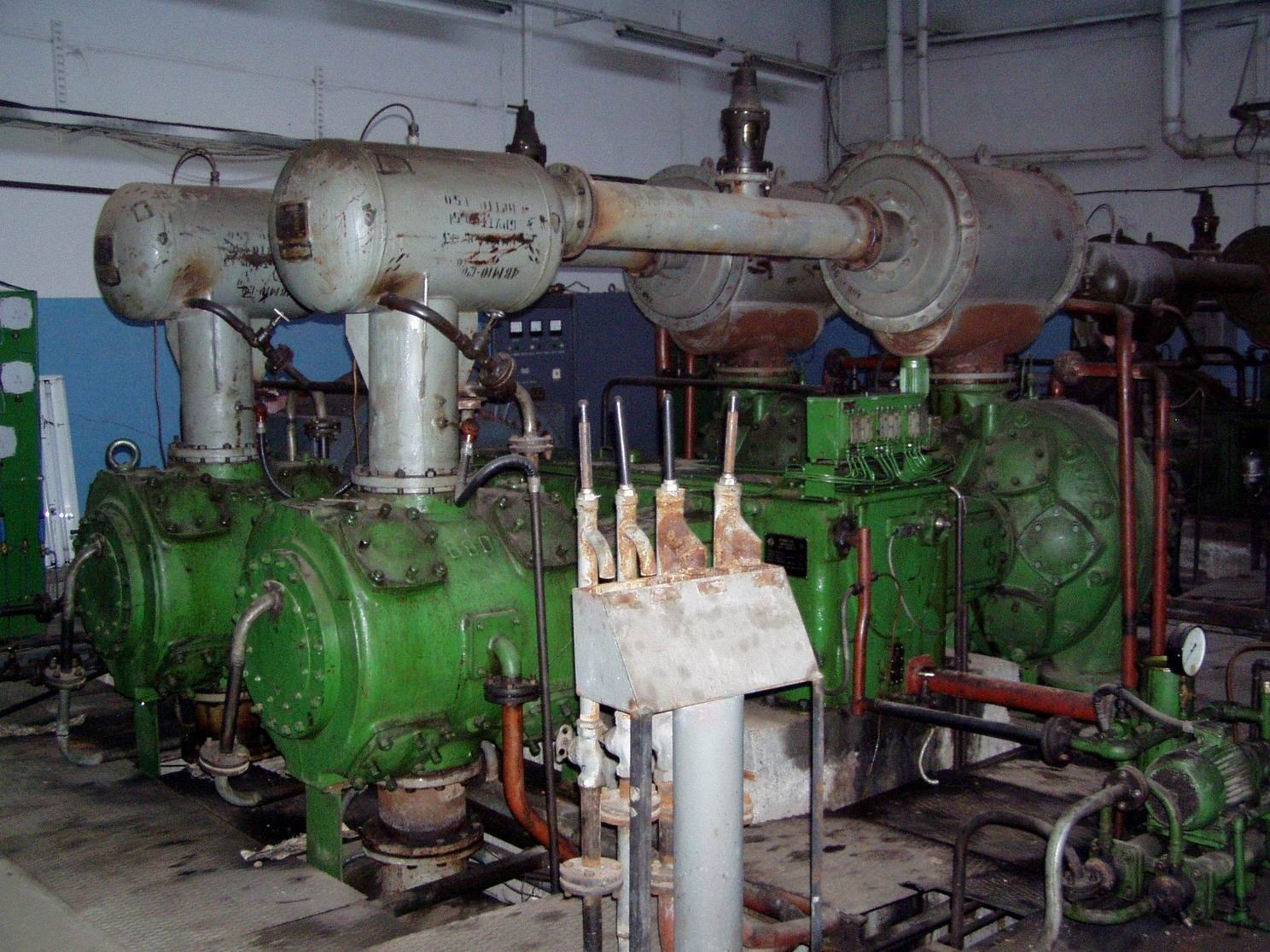

Описание компрессора 4ВМ10-120/9, 4ВМ-10-120/9Компрессор 4ВМ10-120/9 (4ВМ-10-120/9) имеет систему автоматического контроля основных параметров сигнализации и блокировки, а также ступенчатую автоматическую систему регулирования производительности. Объем монтажных работ сведен до минимума, а применение специальной консервации позволяет осуществлять пуск компрессоров без ее удаления, что значительно сокращает сроки ввода компрессоров в эксплуатацию.
Применение при изготовлении компрессоров 4ВМ10-120/9 (4 ВМ 10-120/9) специального оборудования обеспечивает высокую точность и взаимозаменяемость деталей.
Изготовление и компоновка компрессора отвечают требованиям технической эстетики и современному уровню развития техники.
Автоматическая система компрессоров 4ВМ-10-120/9 дает возможность сократить обслуживающий персонал до минимума, а простота управления агрегатом не требует специальной подготовки персонала
Компрессорные установки 4ВМ10-120/9 имеют уменьшенный расход потребления воды, благодаря усовершенствованию механизма движения, газодинамики компрессора и применению прямоточных клапанов.
Оппозитное исполнение компрессоров ВМ-120/9 позволило достигнуть взаимной уравновешенности поршневых и инерционных сил. действующих в противоположных рядах, значительно повысить число оборотов, снизить массу компрессора и фундамента.
Применение в подшипниках скольжения тонкостенных вкладышей исключило подгоночные работы при укладке вала, необходимость перетяжки и регулировок в процессе эксплуатации, повысило срок службы подшипников. Комплектация компрессора 4ВМ10-120/9 (4ВМ-10-120/9)1. Компрессор 4ВМ10-120/9 (4ВМ-10-120/9)
2. Электродвигатель
3. Обратный клапан
4. Анкерные болты
5. Возбудитель
6. Щит управления
7. Агрегат смазки
8. Холодильник 1 ст.
9. Холодильник концевой
10. Клапаны ПИК (комплект)
11. Буферная ёмкость всаса
12. Буферная ёмкость нагнетания характеристики компрессора 4ВМ10-120/9 (4ВМ-10-120/9)Модель | Газ | Давление, кг/см2 | Выход, м3/мин | Мощн., кВт | Габарит. размеры, мм | Вес, кг |
| Д | Ш | В | 4ВМ10-120/9 | воздух | 9 | 124,5 | 800 | 5180 | 4430 | 3000 | 17080 |
|
Производительность при условии всасывания, м3/с
Абсолютное давление, МПа:
всасыванния
нагнетания
Ход поршня, мм
Количество цилиндров
Диаметр цилиндров, мм :
I ступени
II ступени
Диаметр штока, мм
Потребляемая мощность (при стандартных условиях), кВт
Расход охлаждающей воды при 288К (15оС) на входе , м3/с
Частота вращения, с-1
Ступени автоматического регулирования производительности, %
Габаритные размеры установки , мм
Грузоподъемность крана, кг:
для монтажа (компрессор в сборе)
для ремонта (вал с ротором) | 2,075 (+15%-5%)
0,1
0,9
220
4
620
370
60
666
0,00382
10
100-75-50-0
5180х4430х3000
12900
2640 |
