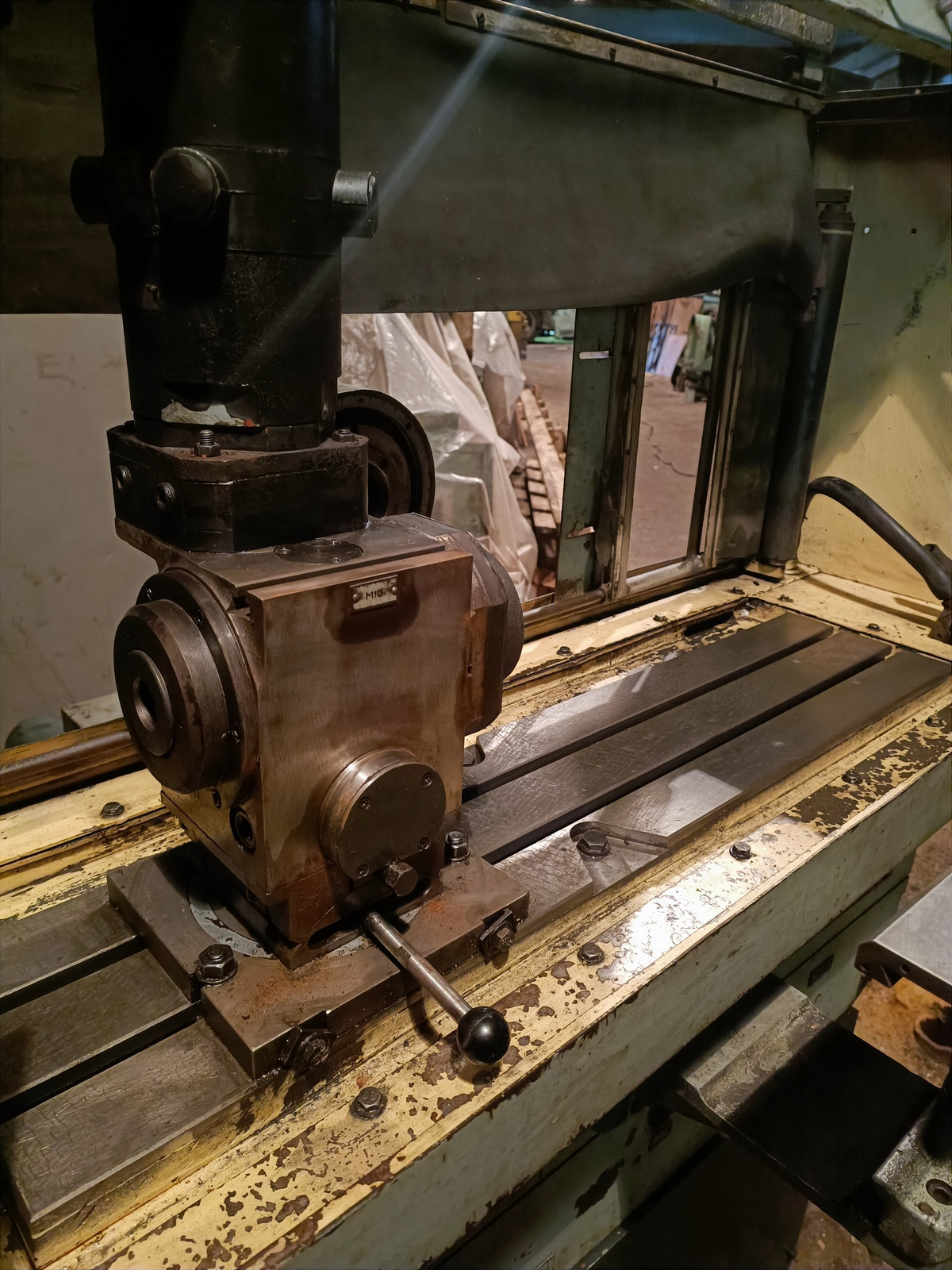

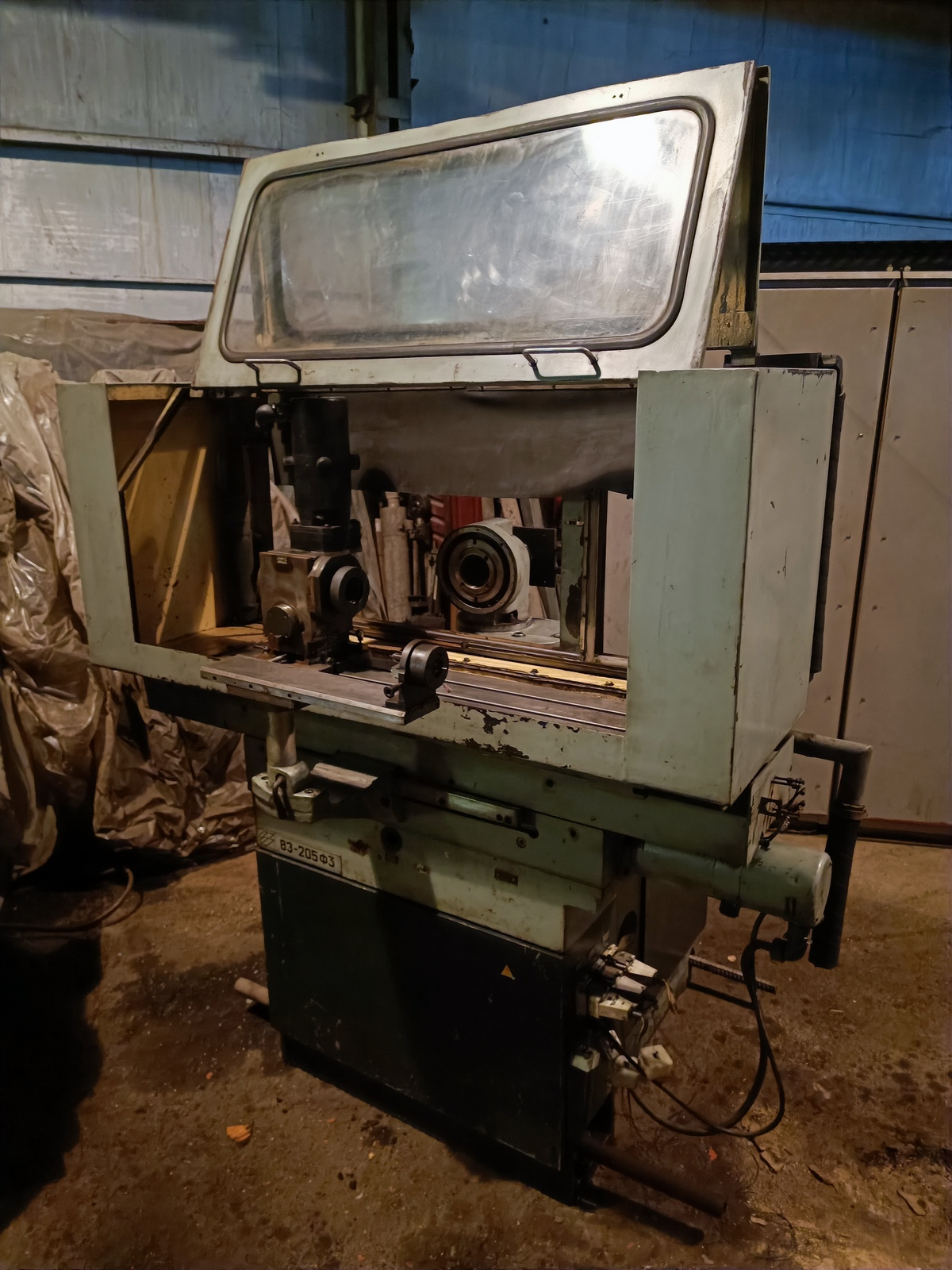

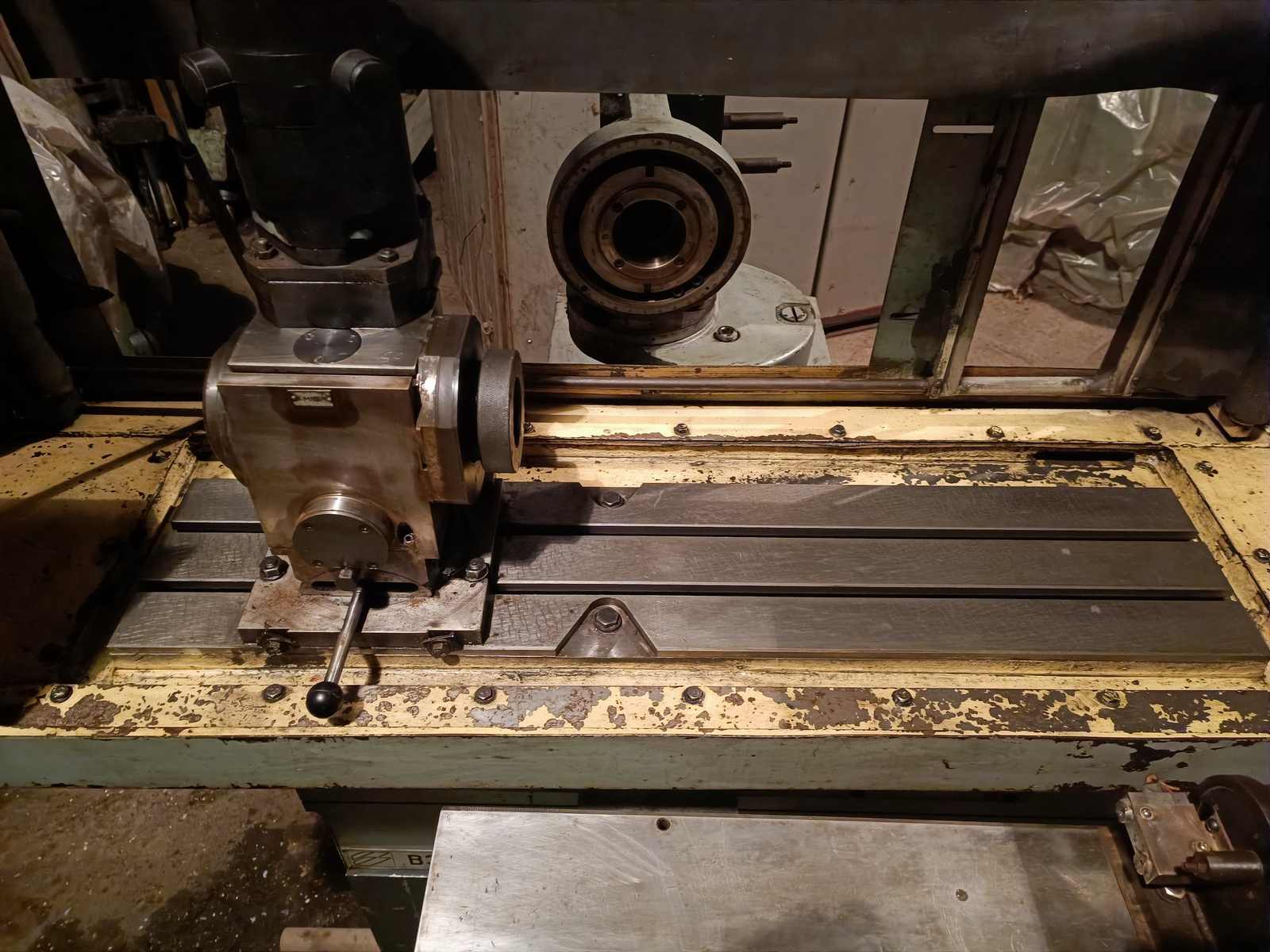

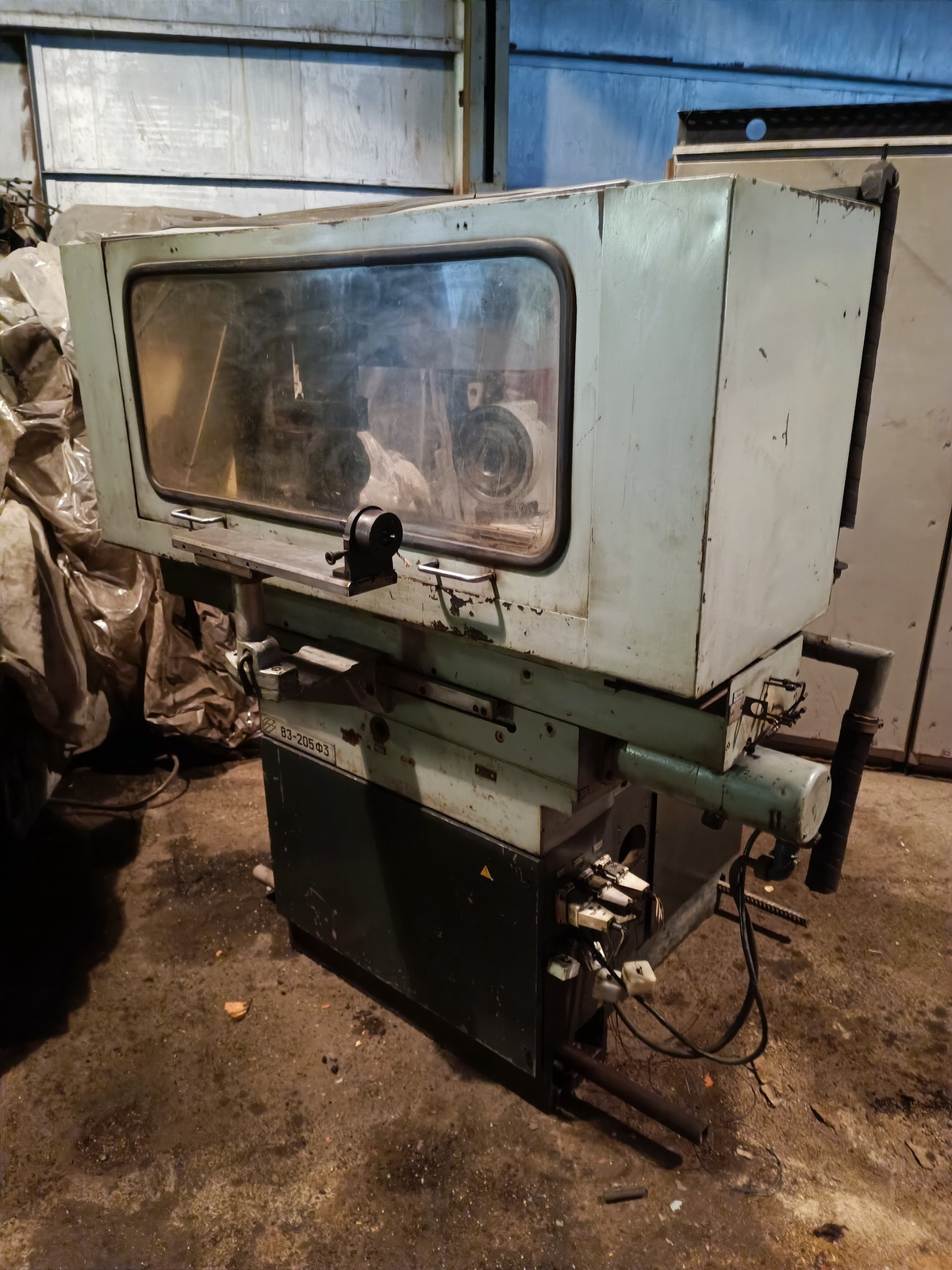

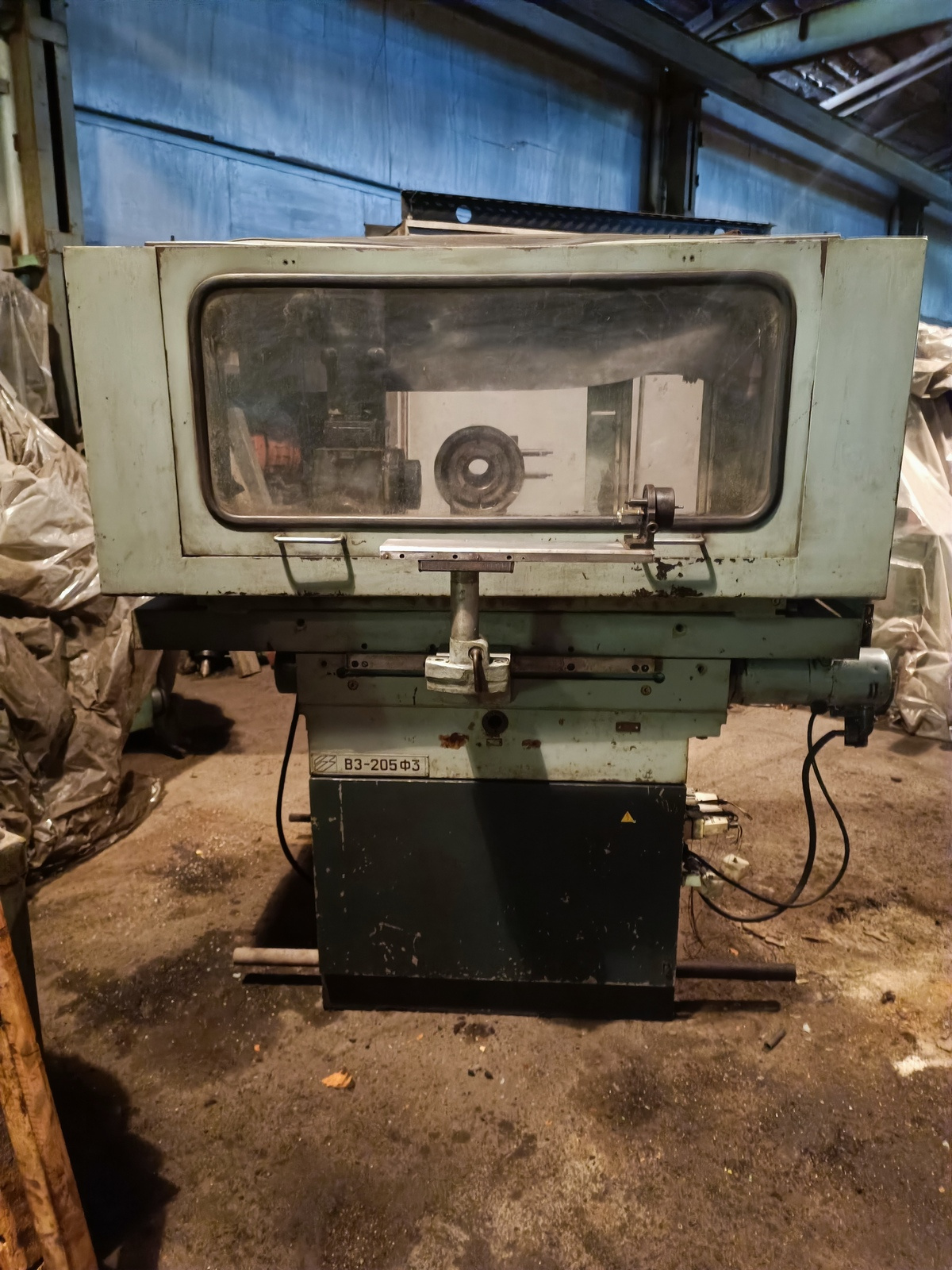

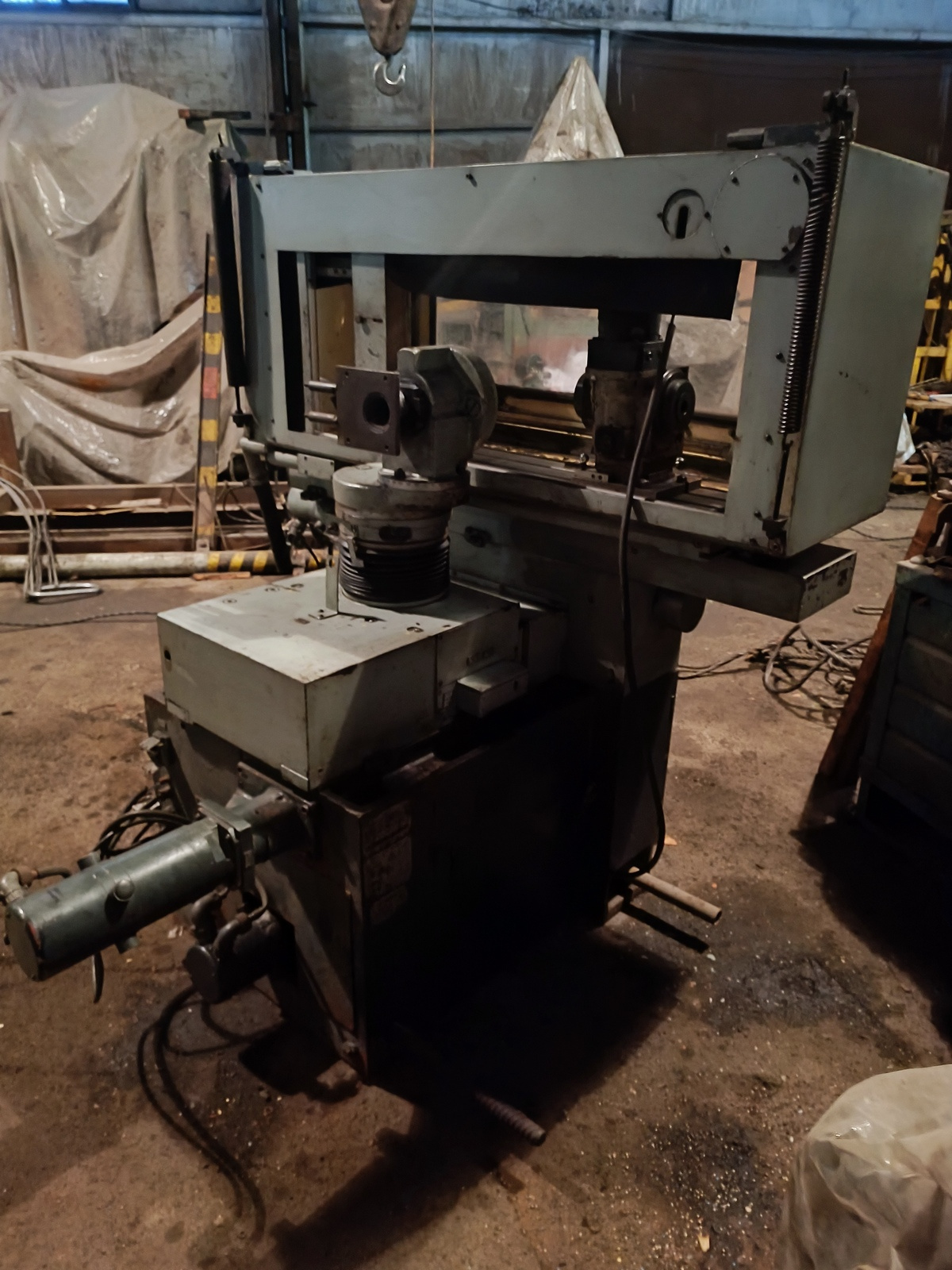

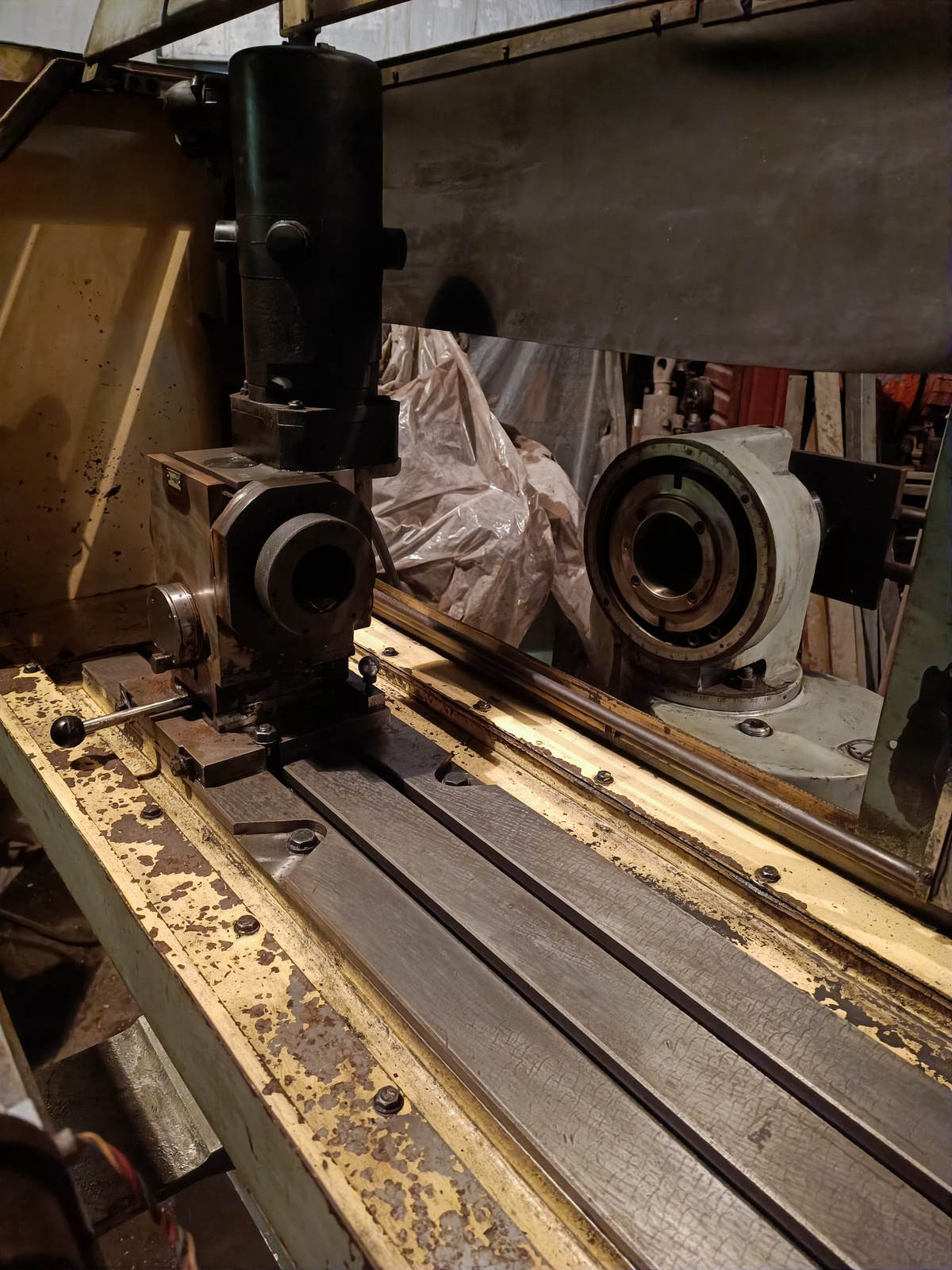

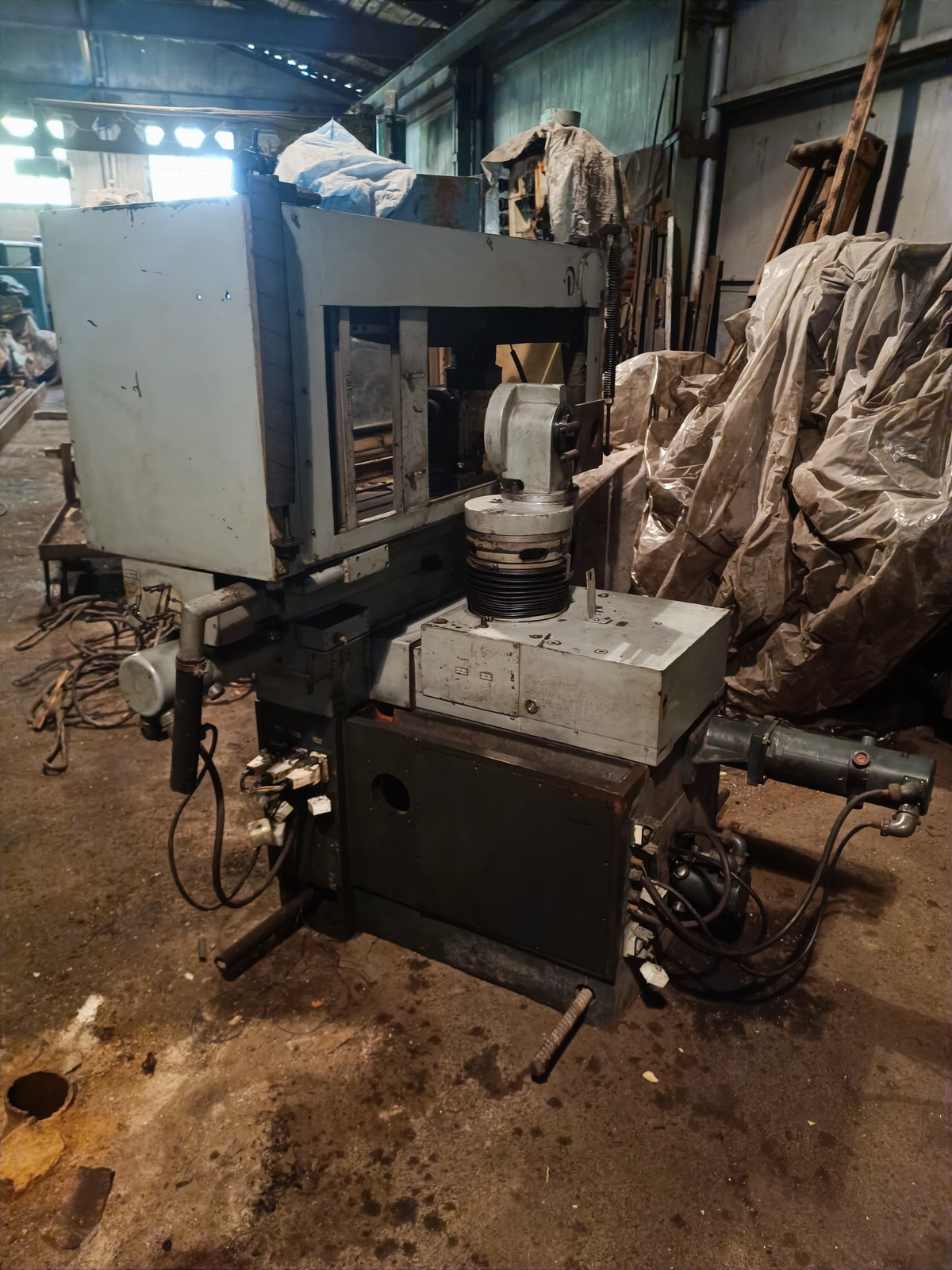

Наименование: Полуавтомат заточной для задних и передних поверхностей винтовых зубьев концевых фрез с ЧПУ
Модель: ВЗ-205Ф3
Предназначен для заточки по передним и задним поверхностям винтовых зубьев концевых фрез и другого режущего инструмента эльборовыми и алмазными шлифовальными кругами в условиях единичного и серийного производства.
Класс точности: В по ГОСТ 8-82.
Завод-изготовитель
Завод заточных станков имени ХХII съезда КПСС, г. Витебск
Год выпуска
1990
Состояние и комплектация
Состояние: в хорошем состоянии, раскомплектован (нет стойки ЧПУ, заднего центра, в шкафу отсутствует один привод на двигатель, нет запчасти для установки фортуны).
Комплектация: есть документация.
Наибольший диаметр устанавливаемой заготовки, мм | 360 |
| Наибольший диаметр обрабатываемого изделия, мм | 260 |
| Наибольшая длина изделия, устанавливаемого в центрах, мм | 750 |
| Наибольший диаметр шлифовального круга, мм | 200 |
| Наибольшая окружная скорость шлифовального круга, м/с | 35 |
| Расстояние от зеркала стола до оси центров, мм | 185 |
| Наибольшее продольное перемещение стола (координата Х), мм | 560 |
| Пределы рабочих подач стола, м/мин | 0,01…6,0 |
| Наибольшее вертикальное перемещение шлифовальной головки (координата Y), мм | 250 (300) |
| Наибольшее поперечное перемещение шлифовальной головки (координата Z), мм | 230 |
| Частота вращения шпинделя шлифовального круга, 1/мин | 2240, 3150, 4500, 6300 |
| Наибольшее поперечное перемещение шлифовальной головки с учётом эксцентричной плиты, мм | 420 |
| Размеры конца шпинделя шлифовальной головки по ГОСТ 2323‑76: | |
| диаметр, мм | 32 |
| длина, мм | 40 |
| конусность | 1 : 5 |
| Угол поворота бабки изделия в горизонтальной плоскости, град. | 360 |
| Внутренний конус шпинделя бабки изделия по ГОСТ 15945-82 | 50АТ4 |
| Внутренний конус шпинделя задней бабки по ГОСТ 25557‑82 | Морзе 2 АТ7 |
| Габаритные размеры полуавтомата с отдельно расположенным оборудованием, мм: | |
| длина | 2400 |
| ширина | 2500 |
| высота | 1900 |
| Общая площадь в плане (с приставным оборудованием), кв.м. | 6 |
| Масса полуавтомата с отдельно расположенным оборудованием, кг | 2300 |
| Ток питающей сети: | |
| род тока | переменный |
| частота, Гц | 50 |
| напряжение, В | 380 |
| Род тока электроприводов полуавтомата | трёхфазный переменный; постоянный от собственного преобразователя |
| Количество электродвигателей на полуавтомате | 8 |
| Электродвигатель привода шлифовального круга: | |
| мощность, кВт | 1,1/1,5 |
| частота вращения, 1/мин | 1500/300 |
| Электродвигатель продольного перемещения стола (координата Х): | |
| крутящий момент, Н*м | 4,3 |
| мощность при номинальных оборотах, кВт | 0,45 |
| номинальная частота вращения, 1/мин | 1000 |
| Электродвигатель поперечного перемещения шлифовальной головки (координата Z): | |
| крутящий момент, Н*м | 4,3 |
| мощность при номинальных оборотах, кВт | 0,45 |
| номинальная частота вращения, 1/мин | 1000 |
| Электродвигатель вертикального перемещения шлифовальной головки (координата Y): | |
| крутящий момент, Н*м | 4,3 |
| мощность при номинальных оборотах, кВт | 0,45 |
| номинальная частота вращения, 1/мин | 1000 |
| Электродвигатель вращения шпинделя бабки изделия (координата А): | |
| крутящий момент, Н*м | 2,1 |
| мощность при номинальных оборотах, кВт | 0,22 |
| номинальная частота вращения, 1/мин | 1000 |
| Насос охлаждения: | |
| производительность, л/мин | 45 |
| мощность, кВт | 0,25 |
| давление, МПа (кгс/кв.см.) | 0,06 (0,6) |
| Магнитный сепаратор: | |
| мощность, кВт | 0,09 |
| производительность, л/мин | 50 |
| Электродвигатель агрегата смазки: | |
| мощность, кВт | 0,09 |
| частота вращения, 1/мин | 1500 |
| производительность, куб.см/мин | 0,1…16 |
| объём бака, л | 1,6 |
| марка масла по ТУ 37101672-77 | ИГНСп-30 |
| Суммарная мощность установленных на полуавтомате электродвигателей, кВт | 3,1/3,5 |
| Уровень звука на рабочем месте не должен превышать, дБА | 77 |
| Корректированный уровень звуковой мощности не должен превышать, дБА | 92 |
