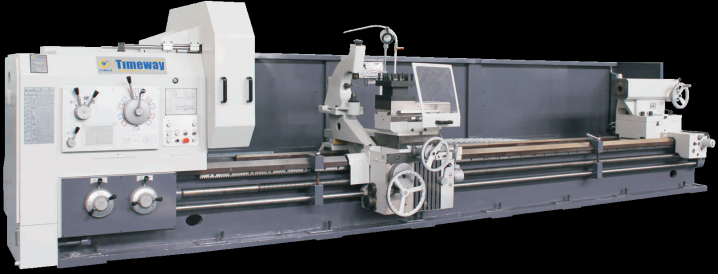

Токарно-винторезный станок AL-630B (аналог 1М63)

Наименование параметра

Ед. Изм.

AL-630B

Наибольший диаметр обрабатываемой заготовки

над станиной

мм

630

над суппортом

350

ГАП

-

Наибольшая длина заготовки в центрах (РМЦ)

мм

1500, 3000 , 5000, 8 000 и тд

Ширина станины

мм

550

Вес заготовки (Mах)

кг

2000

Диаметр отверстия в шпинделе

мм

100;

Конус шпинделя и центра

Metrik 120 C11

Количество инструмента

шт

4 (ручная смена)

Хвостовик инструмента

мм

32×32

Диапазон скоростей шпинделя (18 ступеней)

Мин^-1

7.5-1000

X/Z количество скоростей

ступени

64/64

Скорость перемещения

Мм/об

Продольный 0.1-24.32

Поперечный 0,05-12.16

Шаг ходового винта

мм

12

Перемещение по оси  X

мм

440

Ход салазок

мм

200

Перемещение по оси Z

мм

8000

Нарезаемые резьбы:

метрическая

мм

1-240 (50 резьб)

дюймовая

TPI

14-1 (26 резьб)

модульная

MP

0.5-120 (53  резьб)

питчевая

DP

1-28 (24  резьбы)

Ход пиноли

мм

250

Диаметр пиноли задней бабки

мм

100

Конус пиноли

мм

Morse No. 5

Мощность электродвигателя главного привода

кВт

11

Мощность электродвигателя подачи СОЖ

кВт

0,125

Габариты

мм

4225х1400х1550
