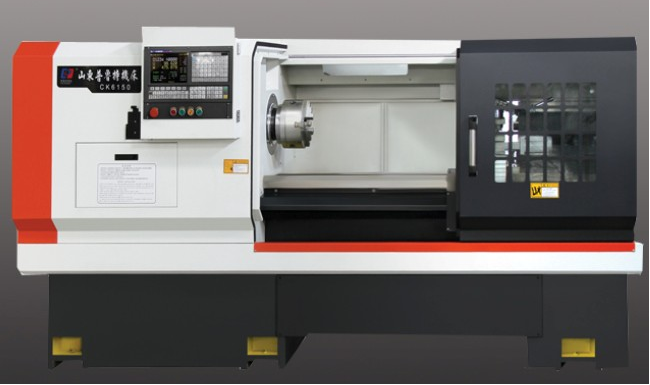

Токарный станок CK6150 с ЧПУ Fanuc oi made (аналог 16А20Ф3) (РМЦ от 1000 мм и Выше)

Модель

Единица измерения

CK6150

Макс. диаметр обработки над станиной

мм

500 (470^**)

Макс. диаметр обработки над суппортом

мм

250 (220^**)

Максимальная длина заготовки 3-х кулачковый /цанговый патрон

мм

750/1400

Расстояние между центрами 3-х кулачковый /цанговый патрон

мм

1500

Ширина станины

мм

400

Диаметр отверстия шпинделя

мм

82 (65 пруток)

Тип шпинделя

А2-8

(А2-11 опция)

Частота вращения шпинделя^*

(Бесступенчатое регулирование)

Мин^-1

150-1800

Частота вращения шпинделя

(ручное переключение диапазонов)

Нижний диапазон

20-210

66-660

162-1800

Средний диапазон

Верхний диапазон

Тип патрона

К11/250

Максимальная скорость перемещения по оси Х

м/мин

8

Максимальная скорость перемещения по оси Z

м/мин

10

Точность позиционирования по оси Х

мм

0,01

Точность позиционирования по оси Z

мм

0,012

Точность повторного позиционирования по оси Х

мм

0,015

Точность повторного позиционирования по оси Z

мм

0,013

Количество инструментов

шт.

6 (8 опция)

Размер инструмента в резцедержателе

мм

25×25

Диаметр осевого инструмента в резцедержателе

мм

25

Диаметр пиноли задней бабки

мм

75

Конус задней бабки

MT No.

5

Ход пиноли задней бабки

мм

200

Мощность главного двигателя

кВт

7,5/11

Мощность двигателя подачи по оси Х

кВт

1,3

Мощность двигателя подачи по оси Z

кВт

1,88

Крутящий момент двигателя подачи по оси Х

Нм

5,5 (7 опция)

Крутящий момент двигателя подачи по оси Z

Нм

7,5 (10 опция)

Тип двигателя насоса охлаждения

AYB-25

Мощность двигателя насоса охлаждения

Вт

90

Производительность насоса охлаждения

л/мин.

25

Вес станка

кг

3250

Габариты (L×W×H) РМЦ 1 м.

мм

3650×1520×1750
