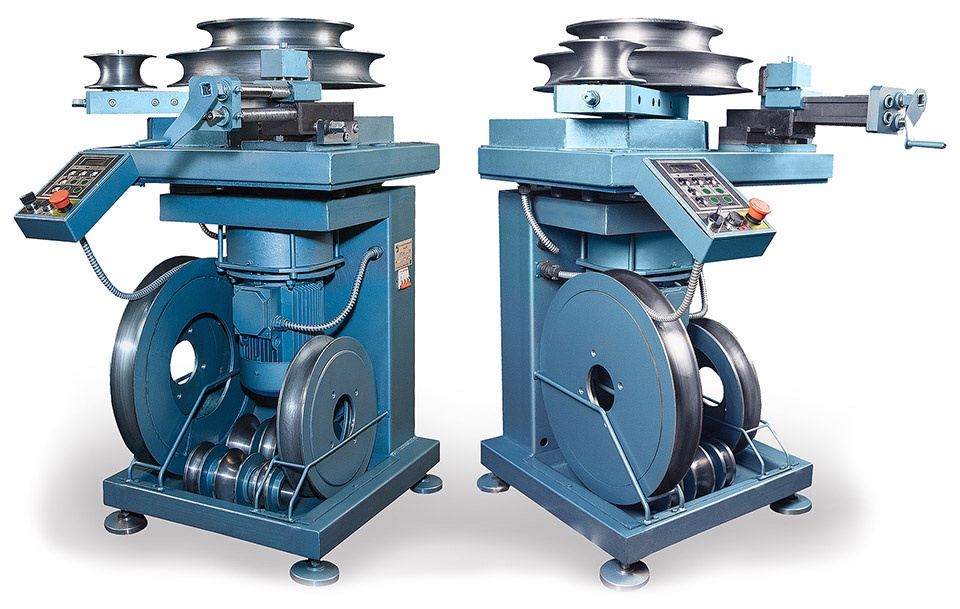

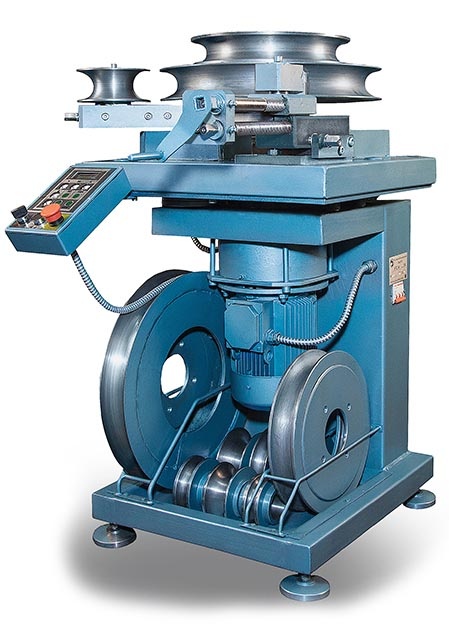

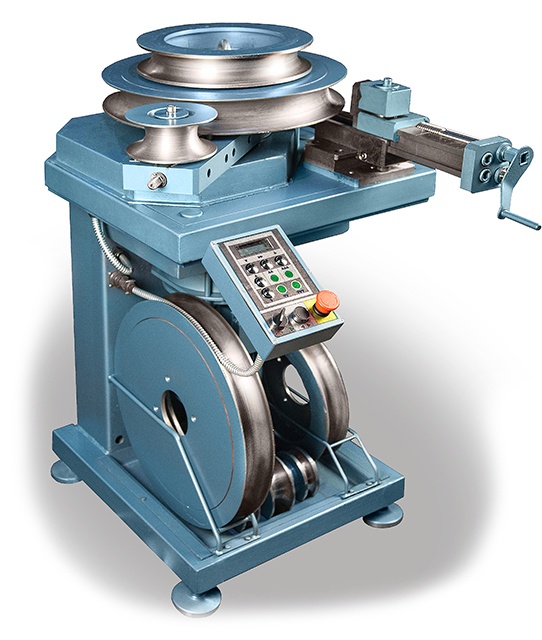

Трубогиб электромеханический серии УГС-6/1А/ММЗ№3

Станок трубогибочный УГС-6/1А ММЗ-3101-№1А позволяет проводить трудоемкие гибочные операции с разными видами профиля. Предназначен для гибки труб из черных, цветных, нержавеющих металлов, оцинкованных и без покрытия, а также для гибки профильных труб и сортового проката методом обкатки в холодном со

Возможность использования станка при выполнении различных гибочных операций, за счет сменной технологической оснастки:

- гибка водогазопроводных труб по ГОСТ 3262-75 в диапазоне: 3/8, 1/2", 3/4", 1", 1¼ ", 1½ ", 2" и толщиной стенки от 2 до 4,5 мм., с радиусами гибки от 35 до 250 мм, по внутренней стенке трубы, с высокой точностью;

- гибка труб круглого сечения ГОСТ 1414-75 (D от 16 до 50 мм., марка стали любая от СТ - 3 до СТ - 45);

Гибка профильных труб:

- квадратного сечения ГОСТ 1133-71(D от 16 до 40 мм., марка стали любая от СТ - 3 до СТ - 45);

- прямоугольного сечения ГОСТ 4405-75 (D от 10 до 40 мм., марка стали любая от СТ - 3 до СТ - 45), а так же профилей с различной геометрией: полоса, уголок, швеллер. Материалом изгибаемой заготовки могут служить стали, цветные металлы и сплавы.

Возможность управления станком в ручном и автоматическом режимах, причем в автоматическом режиме процесс гибки осуществляется системой электронного управления, по заданной программе. Работа в автоматическом режиме позволяет производить большее количество гибов с одинаковой геометрией:

- высокая точность гиба достигается за счет применения современных технологий (абсолютного энкодера) позволяющих с высокой точностью определять текущее положение каретки трубогибочного станка и учитывать координаты в процессе гибки труб.

- гибка труб с наименьшим радиусом без гофры, сплющивания и разрыва.

Станок промышленного применения оснащен 3х-фазным асинхронным двигателем – 3кВт, работает от сети переменного тока 380В/50Гц, в составе привода вращения применен современный планетарный редуктор выполненный по кинематической схеме 3К, обладает высоким КПД. В сочетании с электронной системой управления позволяет выполнять изгиб заготовок с одинаковой точностью.

Высокий крутящий момент и повышенная скорость вращения гибочного инструмента, оптимальный подбор геометрии сечения трубы и сменной оснастки обеспечивают максимальную производительность.

Удобство транспортировки станка за счет веса  и габарита.

Станок оснащен системой динамического торможения главного привода.

Станок не требует специальной подготовки фундамента, он устанавливается на твердое покрытие.
