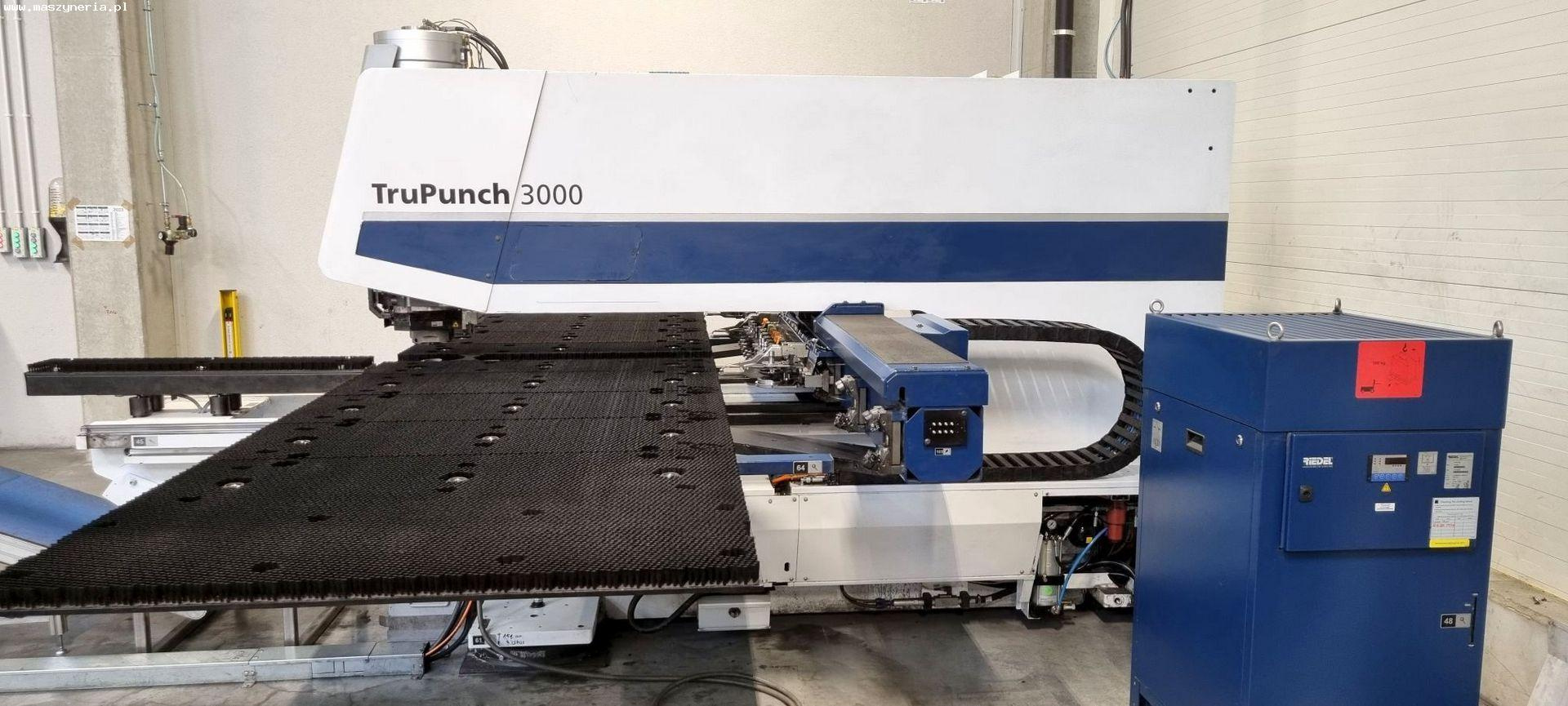

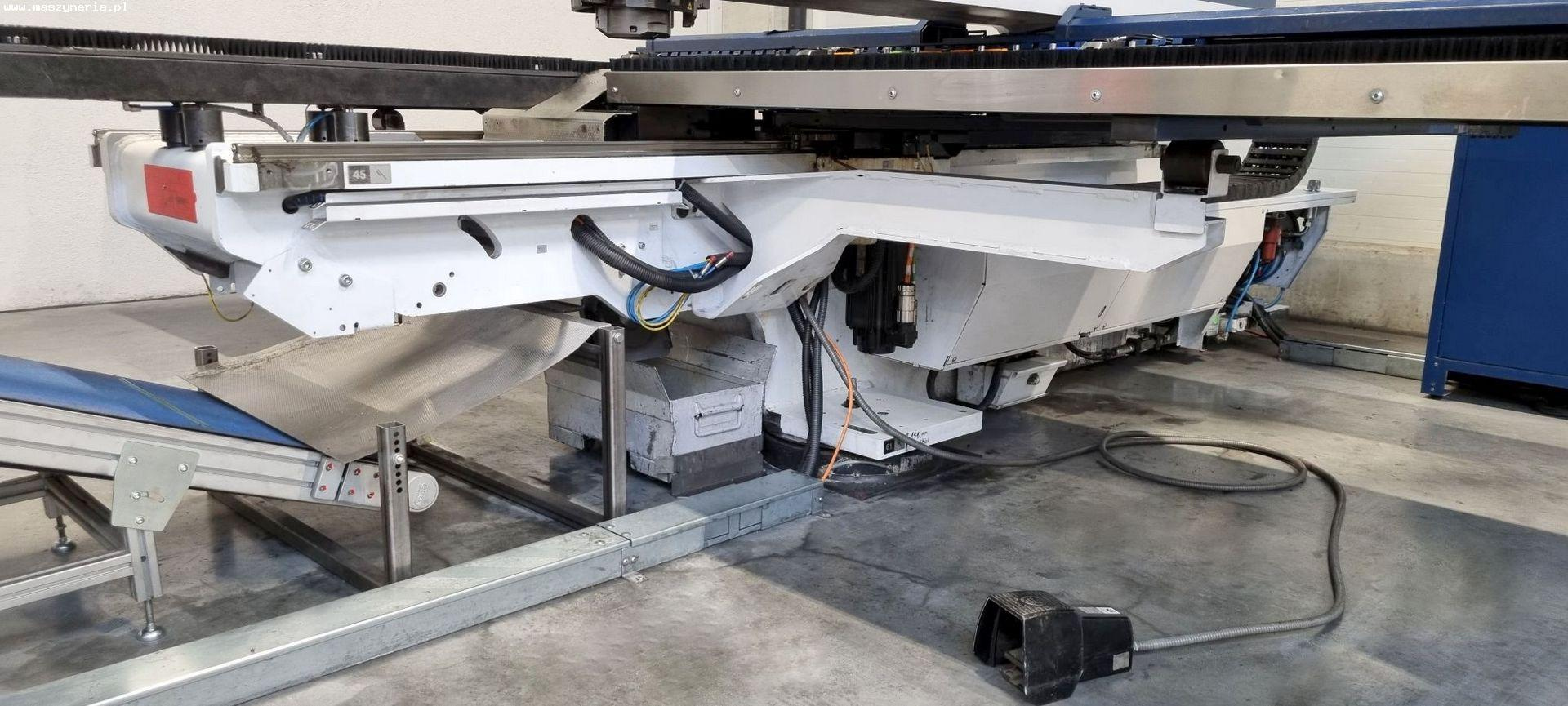

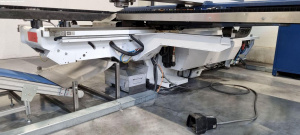

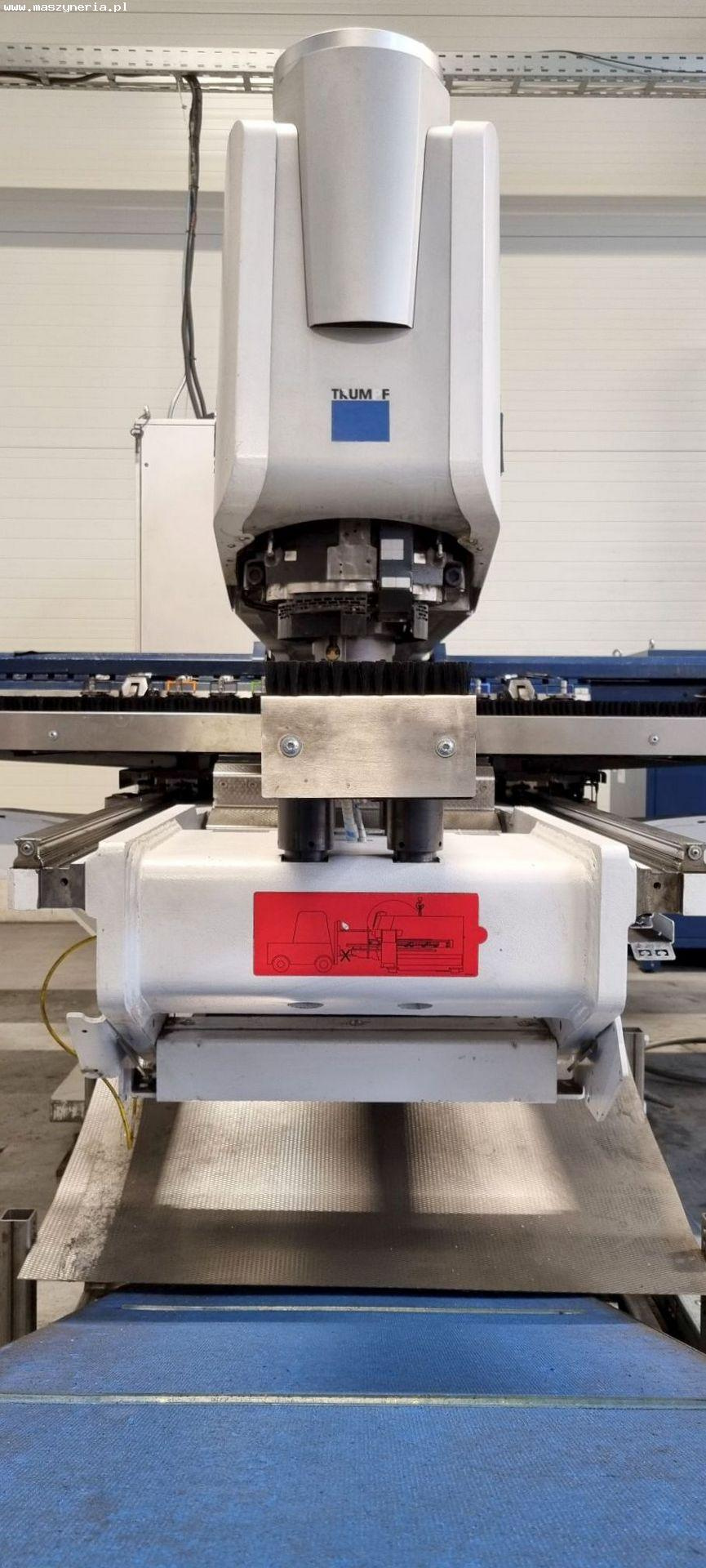

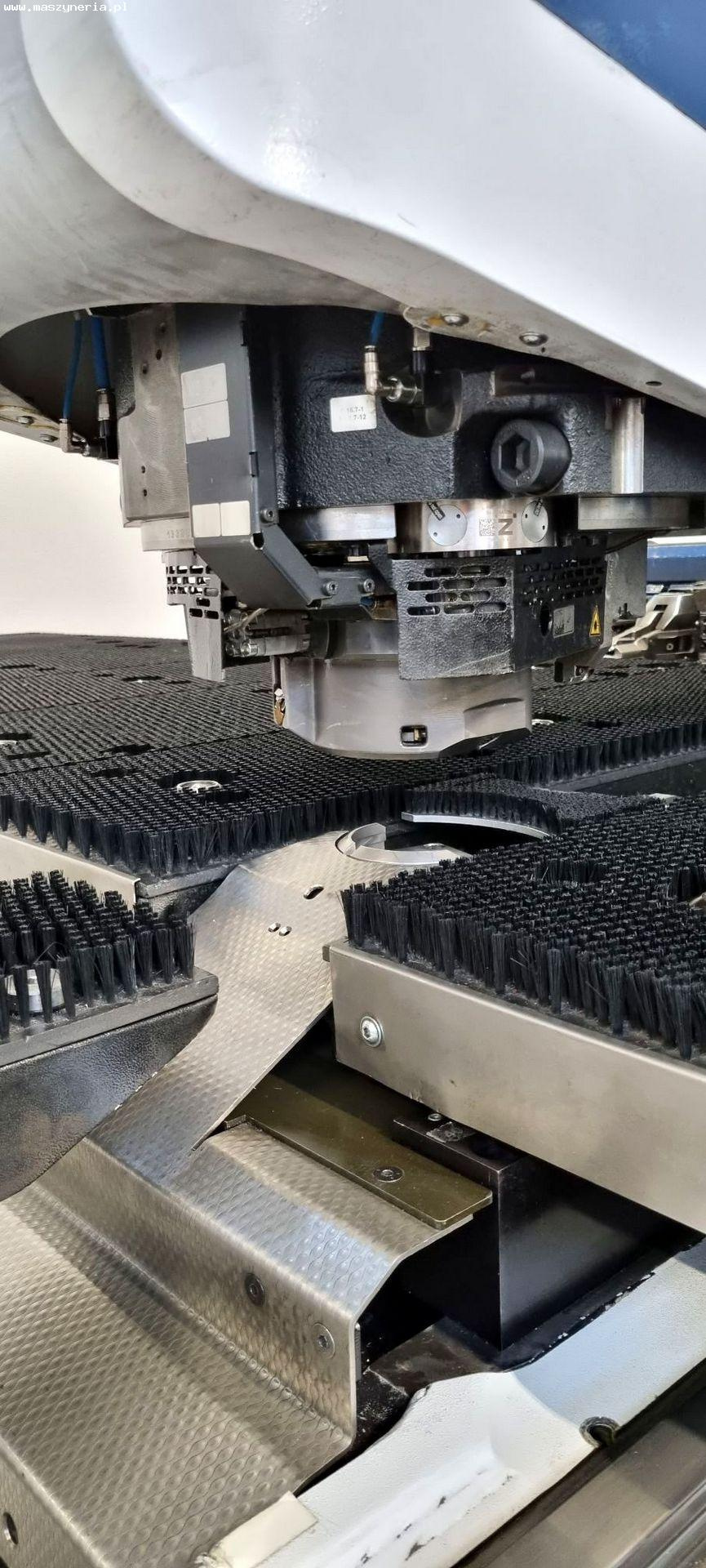

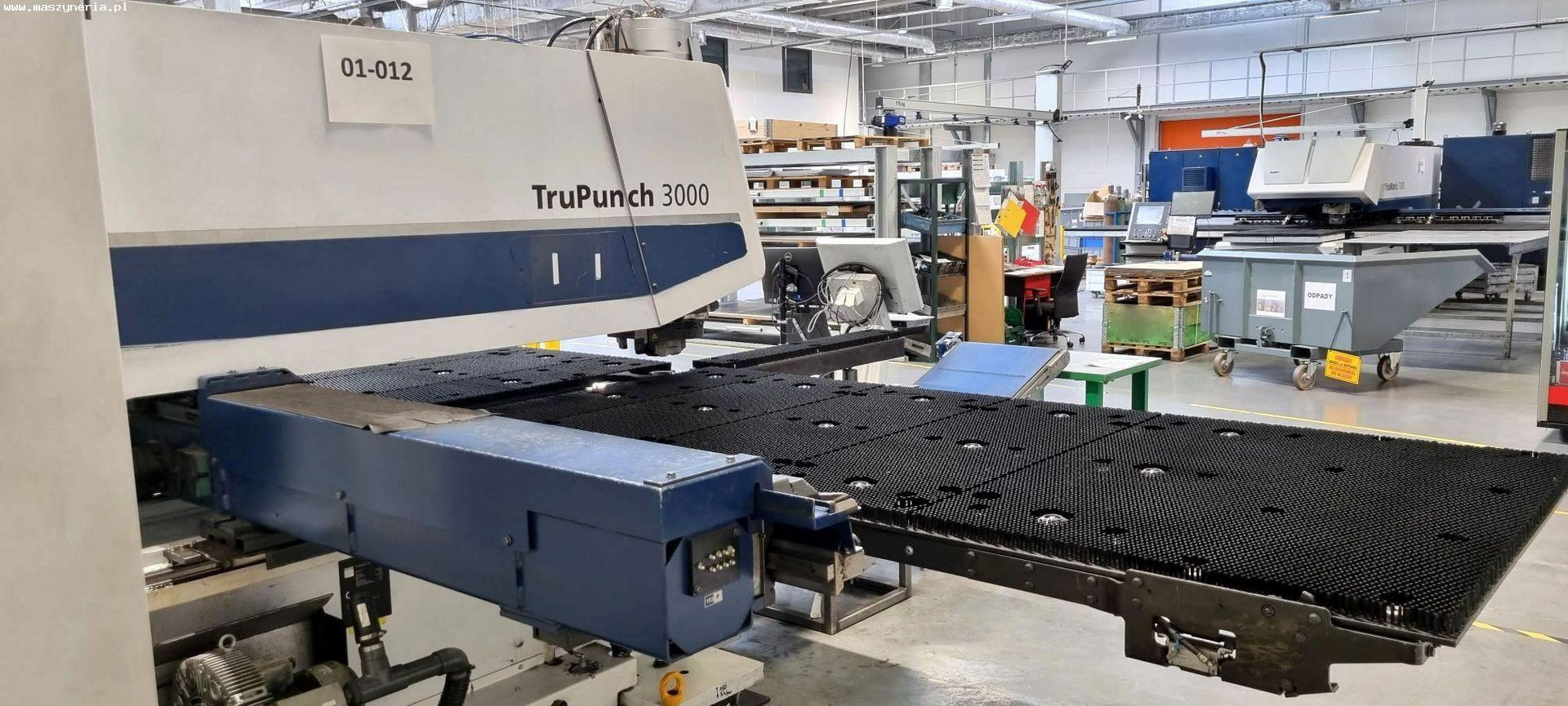

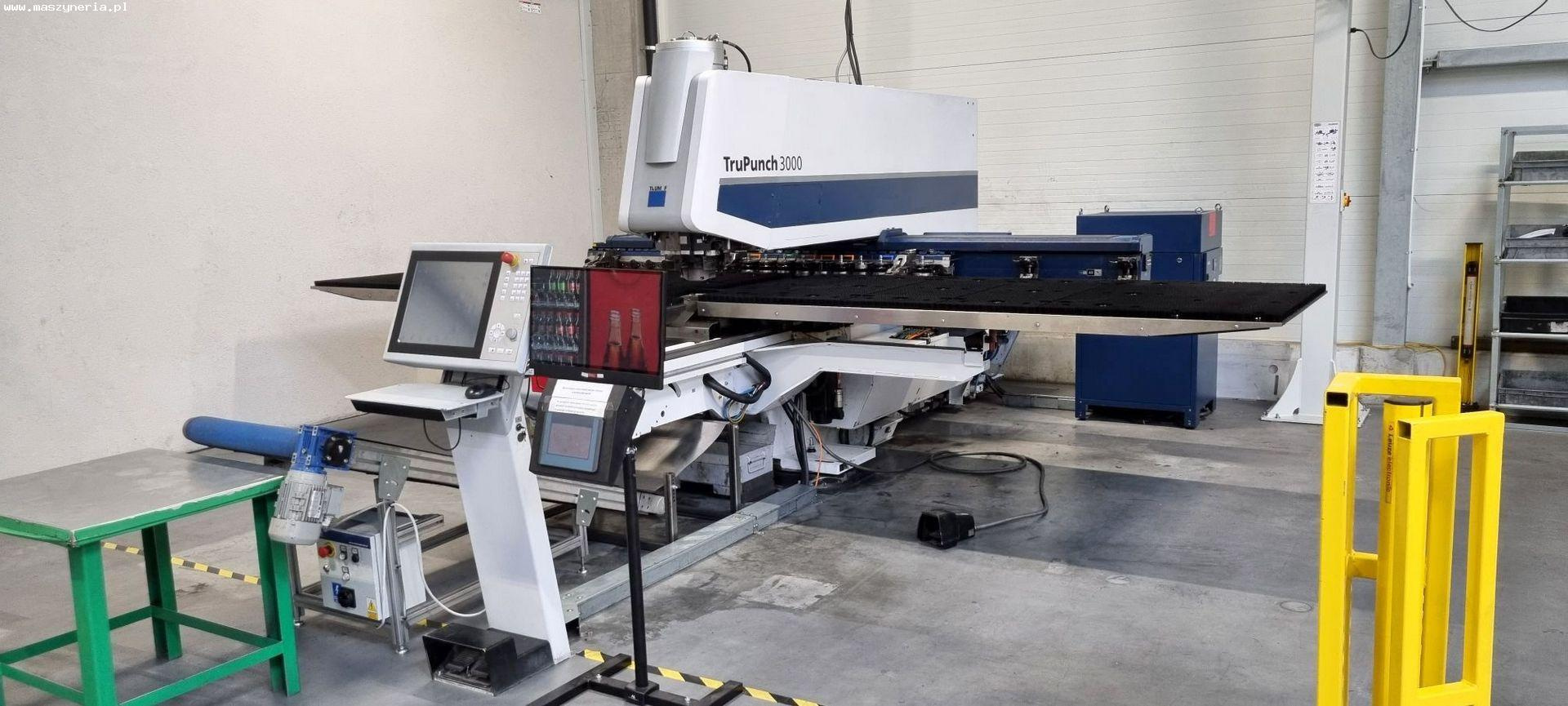

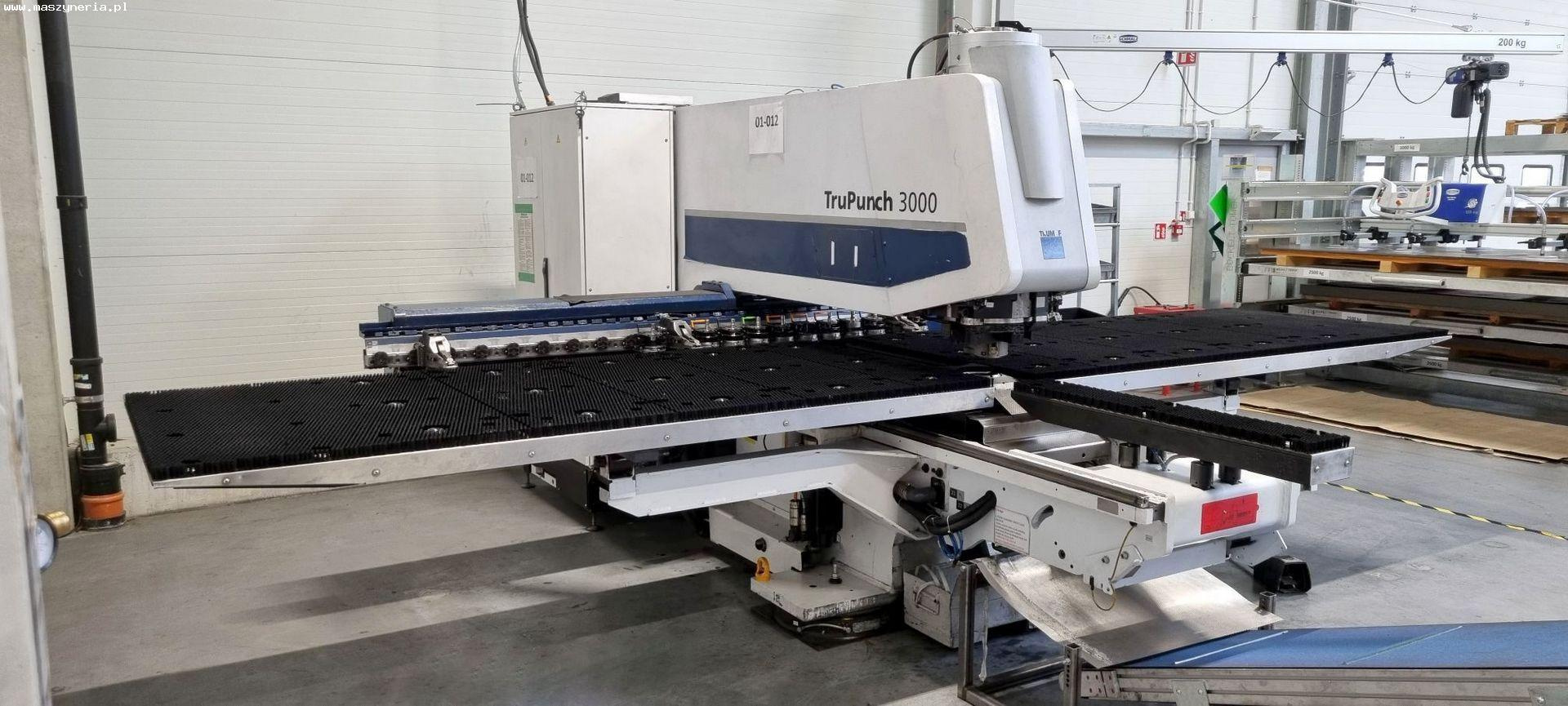

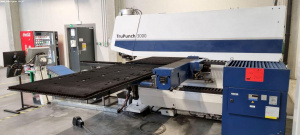

Координатно-вырубной пресс TRUMPF TruPunch 3000-1300 (S11)

Координатно-вырубной пресс TRUMPF TruPunch 3000-1300 (S11) была построена в Германии в 2013 году.

Технические характеристики координатно-вырубной пресс TRUMPF TruPunch 3000-1300 (S11)

• усилие прессования: 18 т (180 кН)
• скорость подачи по оси X/Y: 2500/1250 мм
• максимальная толщина заготовки: 6,4 мм
• максимальный вес заготовки: 160 кг
• количество ходов (пробивка E=1 мм): 1000 1/мин
• количество ходов (маркировка): 2500 1/мин
• размер резьбы: M2.5 — M10
• время смены MultiTool: 0,3 с
• поддержка сетевых протоколов: NetBeui, TCP/IP, NFS
• время работы: 45656 h
• среднее энергопотребление в процессе производства: 5,6 кВт
• средняя потребляемая мощность при активном автоматическом отключении: 0,3 кВт
• габариты (Д х Ш х В): 6500 х 6203 х 2252 мм

Оснащениекоординатно-вырубной пресс TRUMPF TruPunch 3000

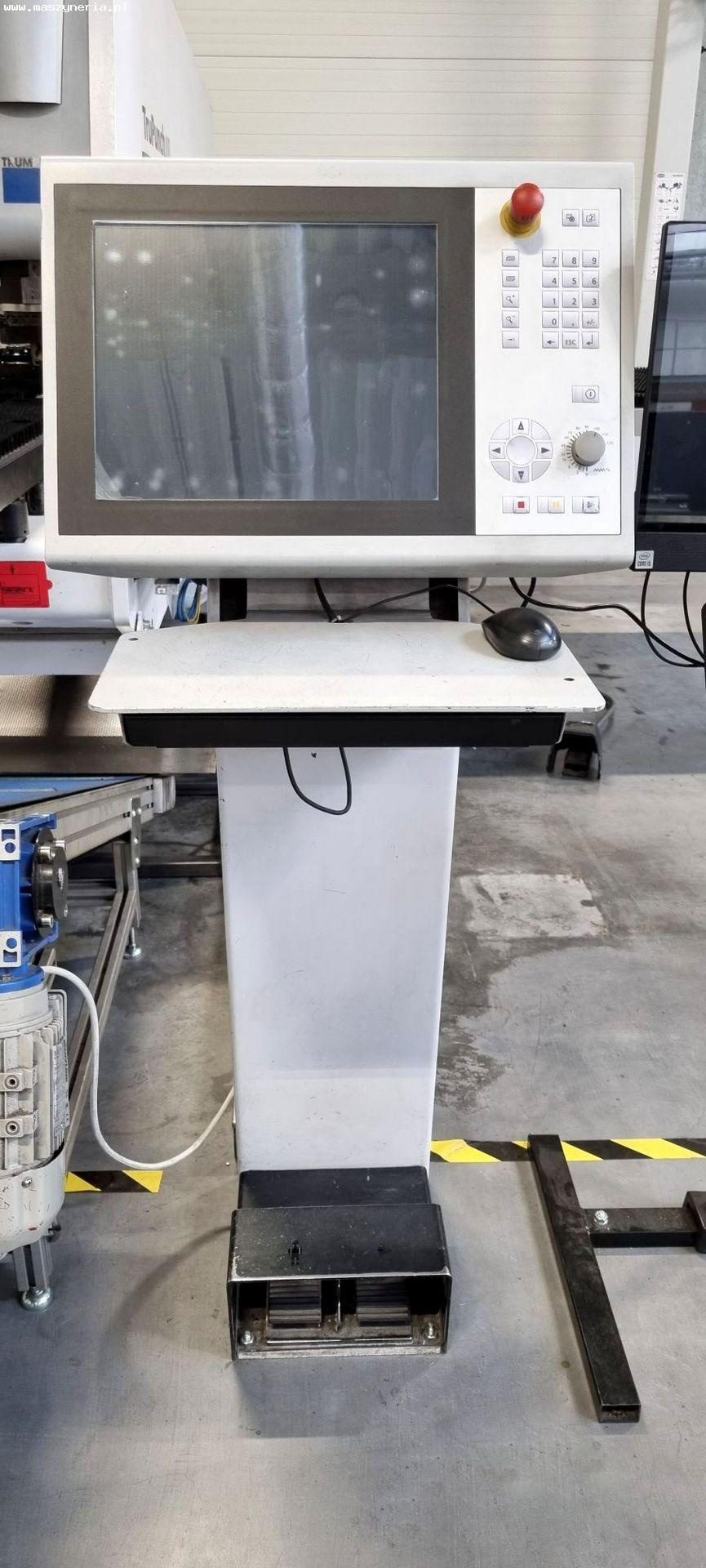

• yправление ЧПУ: BOSCH MTX CMP70
• функция формирования резьбы со счетчиком и проверкой на отказ резьбонарезного инструмента
• функция маркировки поверхности / тиснения
• линейный магазин инструментов (18 инструментальных станций, макс. 180 инструментов)

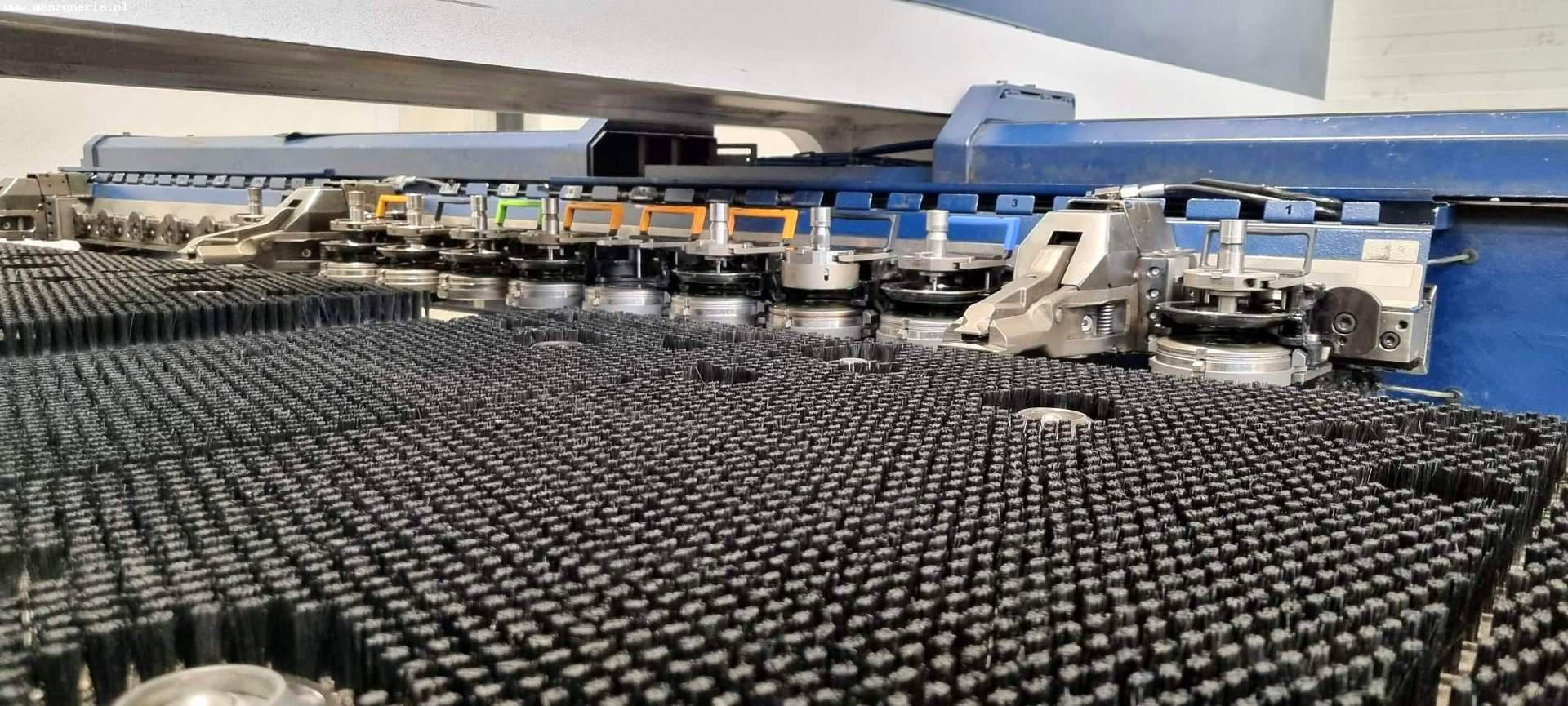

• щеточный стол с приспособлением для загрузки/выгрузки заготовок
• опускающаяся плашка
• сервомоторы AC
• инструментальные кассеты RTC с подкладными штампами (17 шт.)
• компенсация длины инструмента
• счётчик пуансонов
• аэрозольная смазка пуансона
• зажимы
• вертикально подвижные зажимы (3 шт.)
• датчик в желобе для мелких заготовок

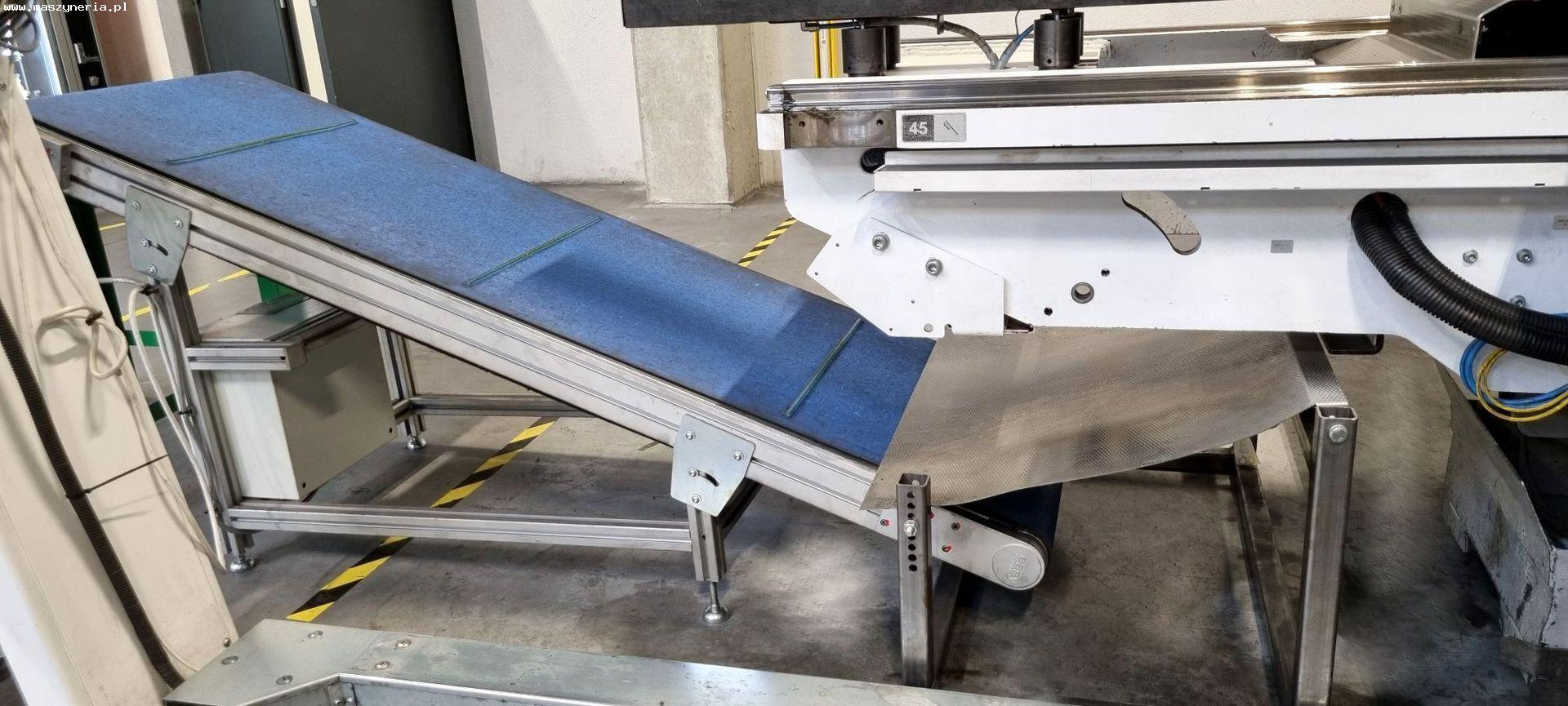

• желоб для приема заготовок
• второй базовый штифт
• контейнер для заготовок
• контейнер для стружки
• двухуровневые световые завесы
• автоматическое отключение
• аварийное отключение приводов станка
• полная сервисная документация
• интерфейс RJ45
• сертификат CE
