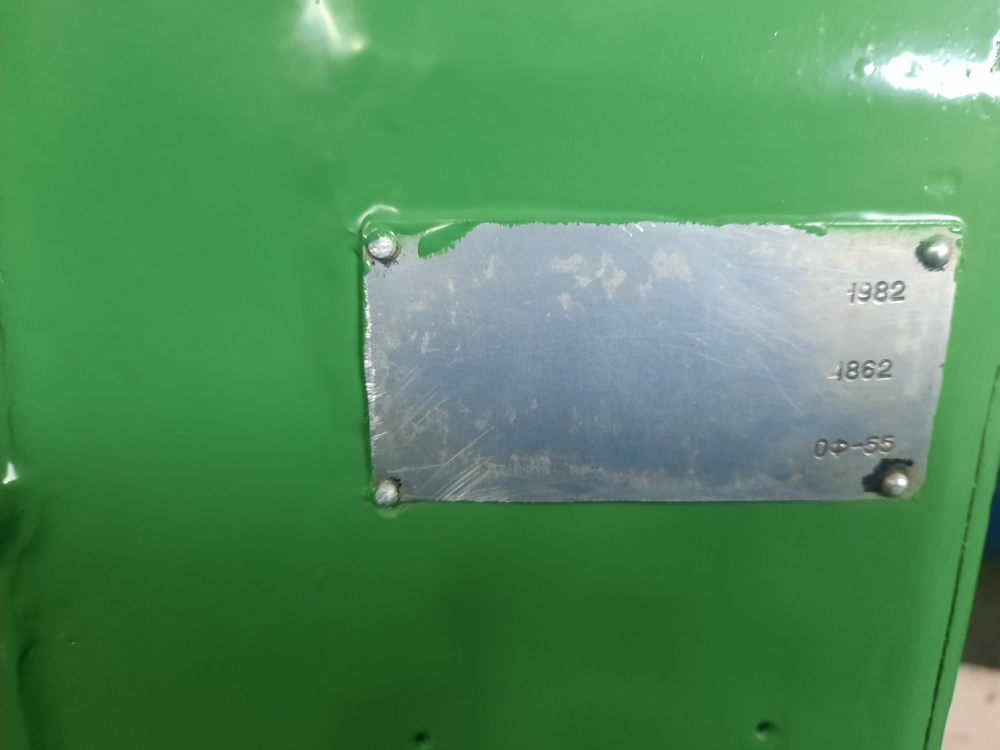

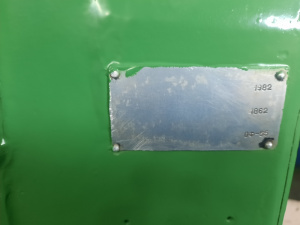

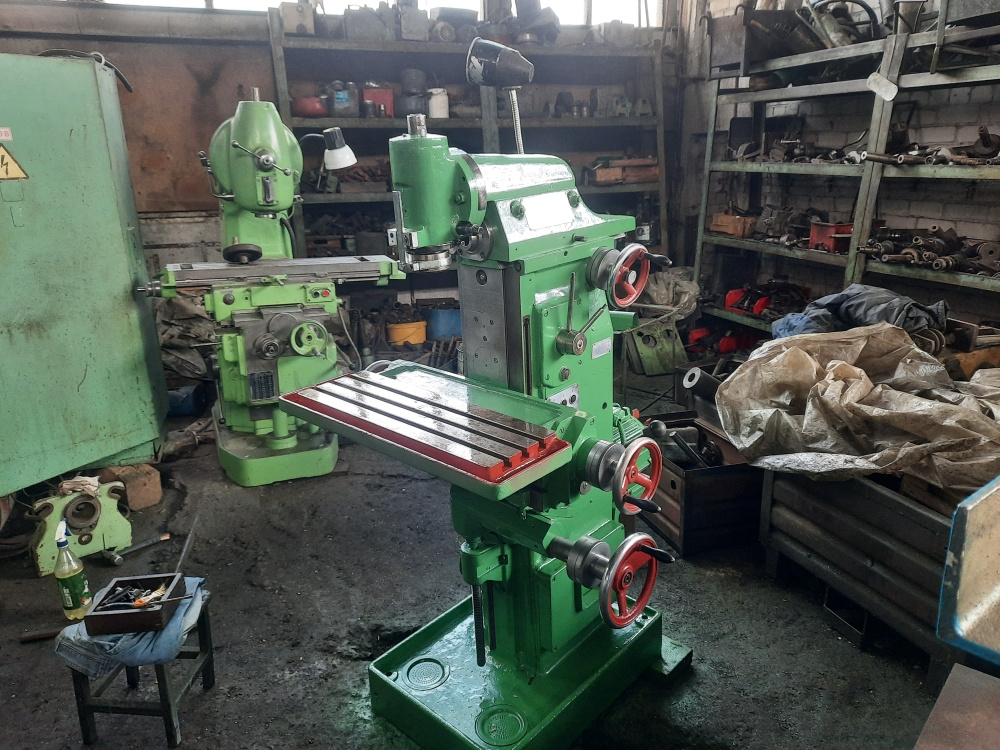

Универсально-фрезерный станок модели ОФ-55 (6В75)

Универсально-фрезерный станок  модели УФ-200. (6В75)

Станки предназначены для обработки фрезерованием деталей из металлов всеми видами стандартных фрез. Фрезерование может производиться как на обычных, так и на скоростных режимах резания, как  в направлении по подаче, так и в направлении против подачи.

Особенности конструкции:

наличие двух шпинделей – вертикального и горизонтального; поворот вертикального шпинделя в вертикальной плоскости в обе стороны на 45град; наличие рабочих столов (в модели УФ-200 вертикального, съемного углового, круглого и углового универсального). Обрабатываемые материалы: сталь, чугун, цветные металлы и сплавы.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Класс точности               Н             Н

Нормы точности:

Точность обработки детали, мм 0,025

Шероховатость обработки, мкм          6,3 - 2,5

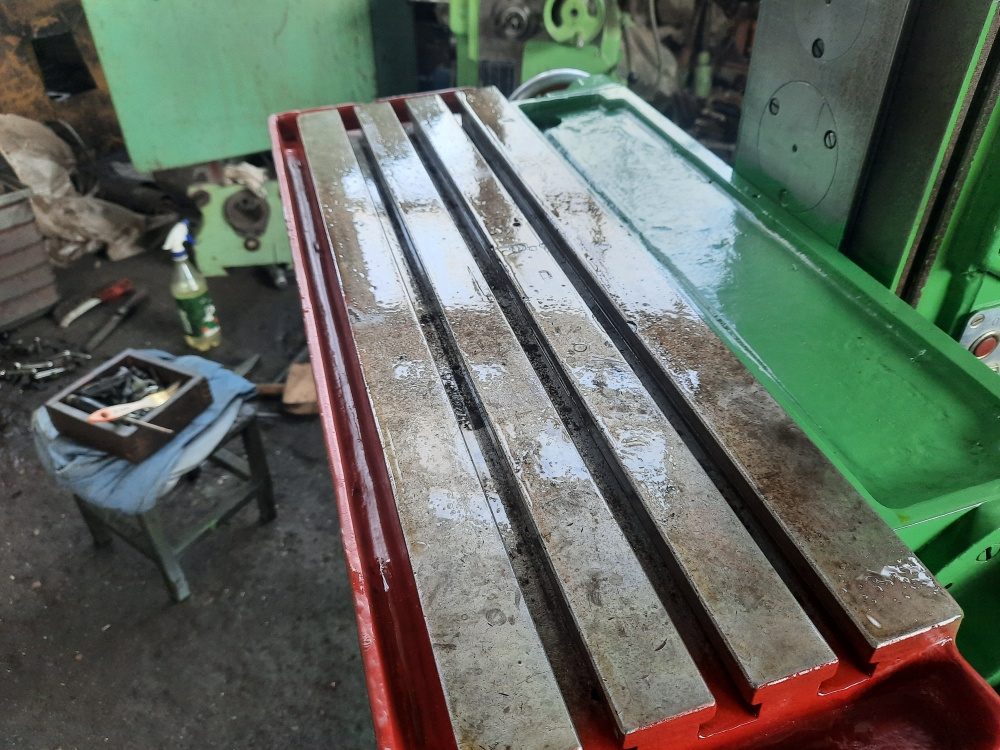

 Рабочая поверхность стола, мм

длина х ширина             550х195 ( 250)

Наибольшее перемещение, мм

продольное 250

вертикальное   280

Пределы рабочих подач, мм/мин.;

в продольном направлении     17,5-178

в вертикальном направлении  17,5-178

Пределы частоты вращения шпинделя, об/мин..:

вертикального       110-1860

горизонтального  95-1625

Мощность главного привода, кВт        2,2          Габариты, мм  длина х ширина х высота

1150х1100х1400

Масса, кг            600
