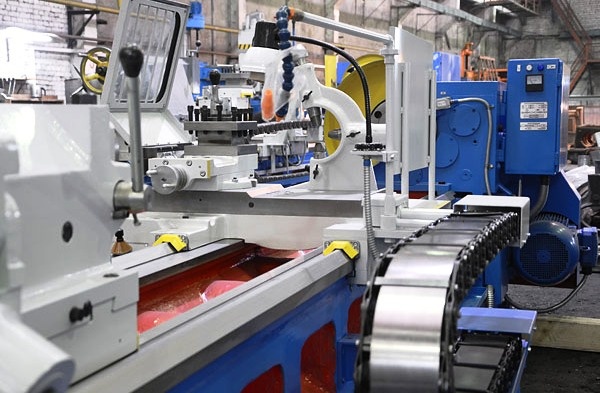

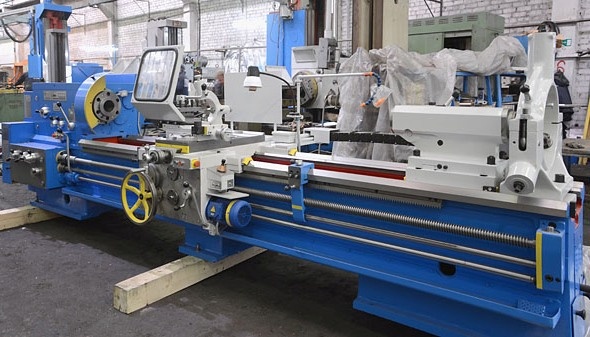

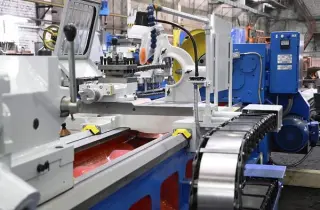

Станок токарно-винторезный 1М63Н

Станок токарно-винторезный 1М63Н

Станок 1М63Н может обрабатывать изделия из черных и цветных металлов. Жесткая конструкция станины, каретки и шпинделя обеспечивает возможность работы на высоких скоростях резания с применением резцов из быстрорежущей стали и твердых сплавов.

      Класс точности станка – Н (нормальный).

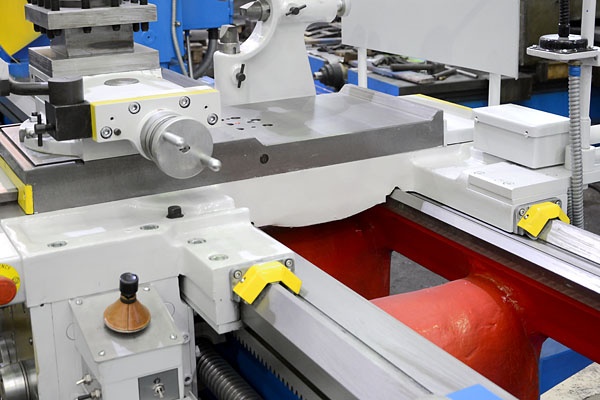

   Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляется переключением зубчатых колес коробки подач и настройки гитары сменных шестерен. Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.

Технические характеристики токарного станка 1М63Н-1:

Класс точности по ГОСТ 8-82            Н/П

Наибольший диаметр заготовки обрабатываемой над станиной, мм             630

Наибольший диаметр заготовки обрабатываемой над суппортом, мм          350

Наибольший диаметр заготовки устанавливаемой над станиной, мм            700

Наибольший диаметр заготовки устанавливаемой над выемкой, мм            900

Высота центров, мм             315

Наибольший диаметр заготовки обрабатываемой в люнете, мм    20...350

Наибольшая длина устанавливаемой детали РМЦ, мм   3000

Наибольшая масса обрабатываемого изделия, кг            3500

Шпиндель

Мощность привода главного движения, кВт    15

Диаметр отверстия в шпинделе, мм   105

Центр в шпинделе по ГОСТ 13214-79               Морзе 6

Конец шпинделя по ГОСТ 12593-72  11 М

Размер внутреннего конуса шпинделя по ГОСТ 25557-82             100, 115

Габариты станка (длина, ширина, высота), мм  5240 х 1780 х 1550

Масса станка 1М63Н-3, кг  5750
