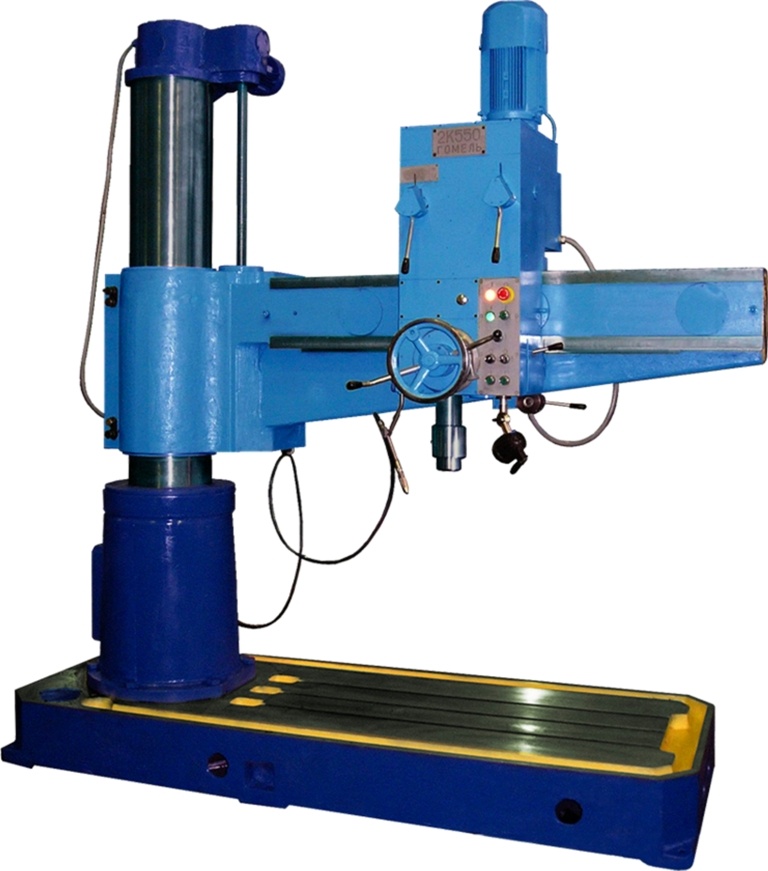

2К550В (аналог 2А554) Радиально-сверлильный станок

2К550В (аналог 2А554) Радиально-сверлильный станок

   Радиально-сверлильный станок 2К550 предназначен для широкого применения в промышленности.

    Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.

   Станок 2К550В позволяет выполнять: сверление в сплошном материале, рассверливание, зенкерование, развертывание, нарезание резьбы.

    Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.

   Технические характеристики радиально-сверлильного станка 2К550В:

Наибольший условный диаметр сверления, мм:

- в стали 45 ГОСТ 1050-88, НВ 207..229

- в чугуне СЧ20 ГОСТ 1412-85

55

60

Наибольший диаметр нарезаемой резьбы в стали

45 ГОСТ 1050-88  М42

Вылет шпинделя (максимальный/минимальный), мм     1600/370

Наибольшее вертикальное перемещение рукава по

колонне, мм, не менее          720

Наибольшее перемещение сверлильной головки по

рукаву, мм            1280

Ход шпинделя, мм, наибольший на оборот штурвала     300

Наибольший крутящий момент на шпинделе, Нм           600

Наибольшее усилие подачи, Н            20000

Зажим рукава на колонне    автоматический

Зажим колонны в цоколе     автоматический

Удаление инструмента из шпинделя  механизированное

Номинальная мощность электродвигателя привода

главного движения, кВт      4

Класс точности станка ГОСТ 8-82      Н

Габаритные размеры станка, мм, длина/ширина/высота  2500/900/2700

Масса станка без съемных приспособлений (нетто / брутто), кг, не более     3500/4000

Габаритные размеры упаковки, мм, длина/ширина/высота             2840/1240/3000
