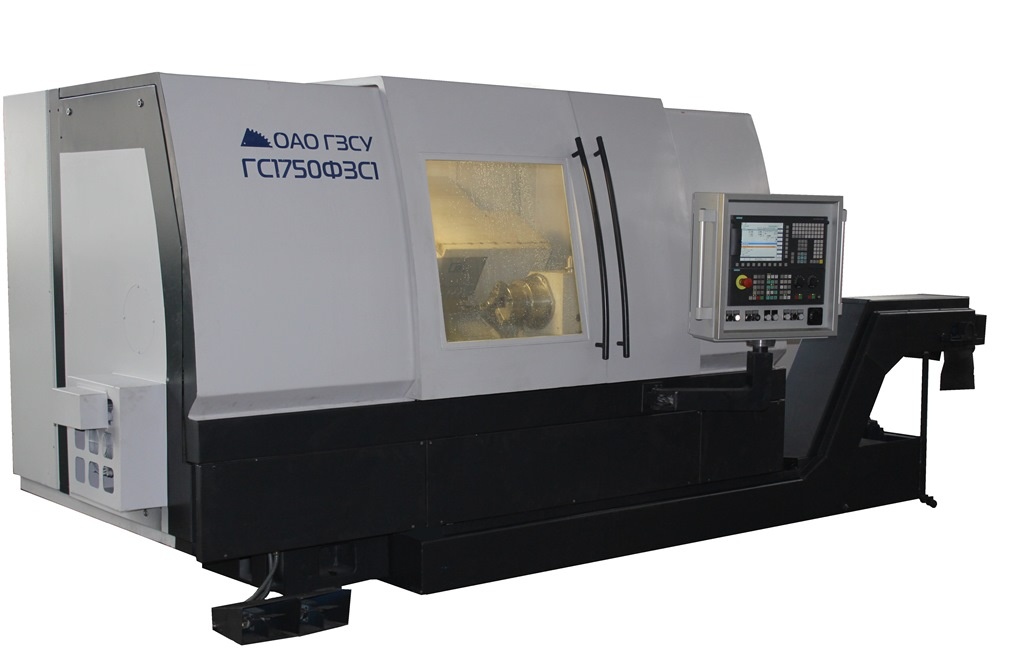

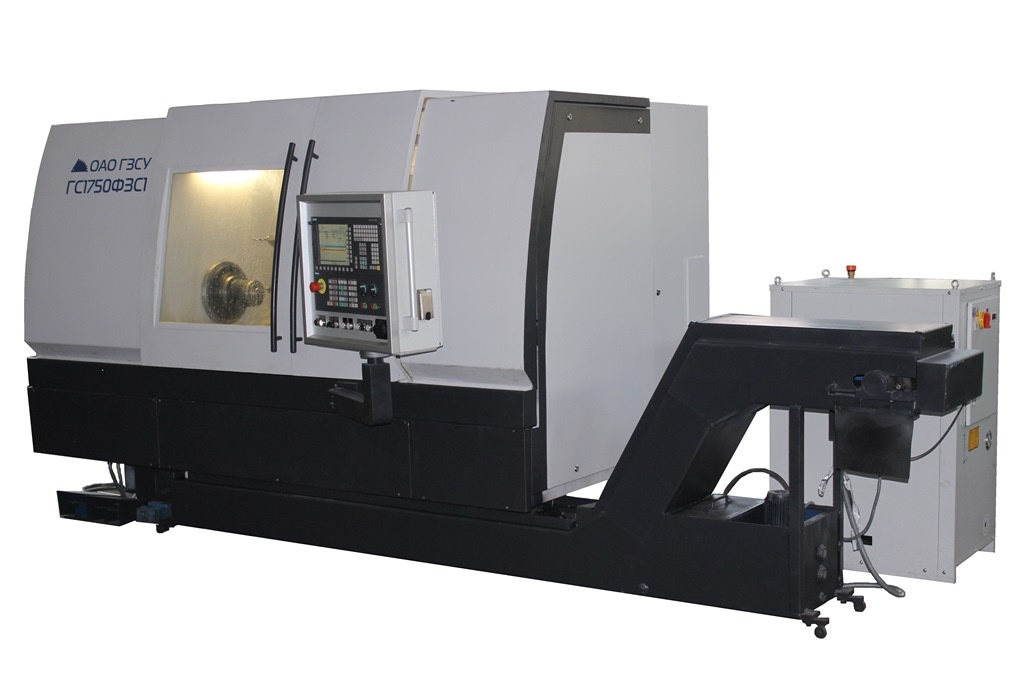

Токарный станок с ЧПУ ГС1750Ф3С1

 Токарный станок с ЧПУ ГС1750Ф3С1

Токарный станок с ЧПУ модели ГС1750 предназначены для механической обработки деталей типа «тело вращения», начиная от простой обработки,  до сложной комплексной двухсторонней обработки деталей с применением противошпинделя, приводного инструмента, с ориентацией главного шпинделя. Станок может выпускаться в варианте с задней бабкой или с противошпинделем. Рекомендуется к применению в мелкосерийном и серийном производстве.

  Технические характеристики

  Исполнения:

С противошпинделем

С   задней бабкой

Наибольший диаметр заготовки, устанавливаемой над станиной, мм 540

Наибольший диаметр обрабатываемой  заготовки: над станиной, мм 390

Наибольший диаметр обрабатываемой заготовки над  суппортом, мм, не менее 290

Наибольшая длина обрабатываемой заготовки включая длину зажима  в патроне,мм;

445

Максимальный диаметр прутка, мм 54

Число позиций инструментальной головки             12 / 8

Наибольшая высота резца,устанавливаемого в резцедержателе, мм 20

Конец шпинделя фланцевого по ГОСТ 12595 А6

Конец противошпинделя фланцевого по ГОСТ 12595     А5                         -

Количество управляемых осей координат/количество одновременно управляемых осей координат

      3/3                  4/3

Дискретность задания перемещения

          по осям X 0,001

Точность линейного позиционирования, мкм, не более

         продольного перемещения 10 мкм

         поперечного перемещения 5 мкм

Пределы частот вращения , об/мин

            шпинделя

            противошпинделя 20-4000

Класс точности по ГОСТ8-82 П
