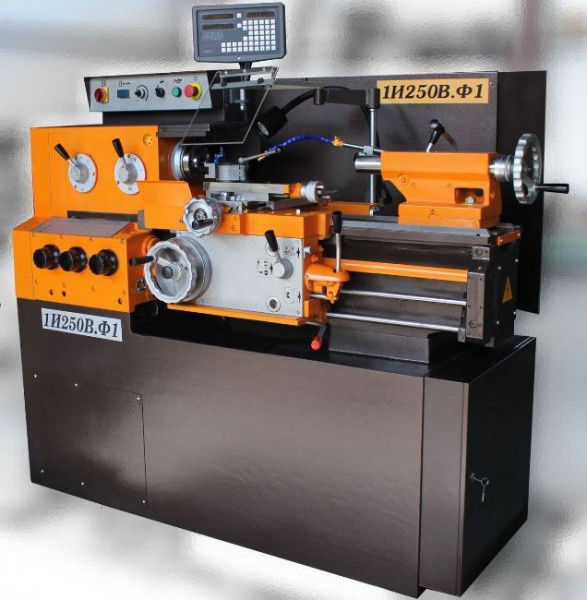

Токарный станок 1И250ВФ1 ИТВМ250 1И611

Параметр

Значение

Наибольший диаметр обрабатываемой заготовки, мм: над станиной

 над суппортом

240

168

Наибольшая длина обрабатываемого изделия, мм,

500

Наибольший диаметр прутка обрабатываемого в патроне, мм,

24

Диаметр сквозного отверстия в шпинделе,

25

Наибольшее сечение резцов, мм

16´16

Класс точности по ГОСТ 8-82

В

Размер внутреннего конуса шпинделя по ГОСТ 25557‑82

Морзе 4

Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82

Морзе 3

Наибольшее перемещение пиноли, мм

85

Поперечное смещение пиноли, мм

10

Пределы частот вращения шпинделя, об/мин

25-2500

Пределы  подач, мм/об:       продольных

0,01-1,8

                                               поперечных

0,005-0,9

Пределы шагов нарезаемых резьб:

                                        - метрических, мм

                                        - модульных, модули

                                        - дюймовых, ниток на 1”

0,2-48

0,2-12

24-0,5

Наибольшее поперечное перемещение суппорта, мм

165

Наибольшее перемещение верхних салазок суппорта, мм

120

Цена деления лимба продольного перемещения, мм

0,1

Продольное перемещение за один оборот лимба, мм

20

Цена деления лимба поперечного перемещения, мм

0,05

Поперечное перемещение суппорта за 1оборот лимба, мм

3

Дискретность СЦИ, мм:    по координате Х

                                             по координате Z

0,001

0,005

Мощность главного двигателя, кВт

5,5

Габаритные размеры, мм не более: длина × ширина

1790×810

                                                     высота

1590

Масса станка 1И250ВФ1, кг,

1290
