Пневмовалы - Пневматические разжимные валы для зажима втулок рулона

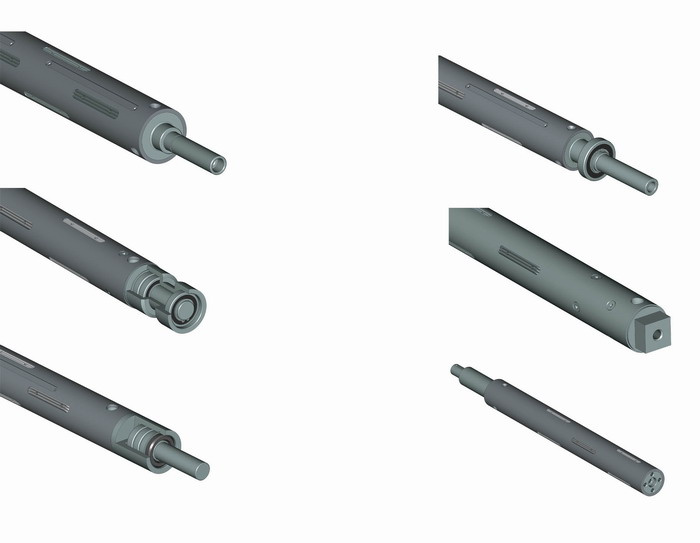

Пневматический вал являет собой устройство, выполненное в виде цилиндра с подвижными составляющими, выдвигающимися вследствие воздействия сжатого воздуха.

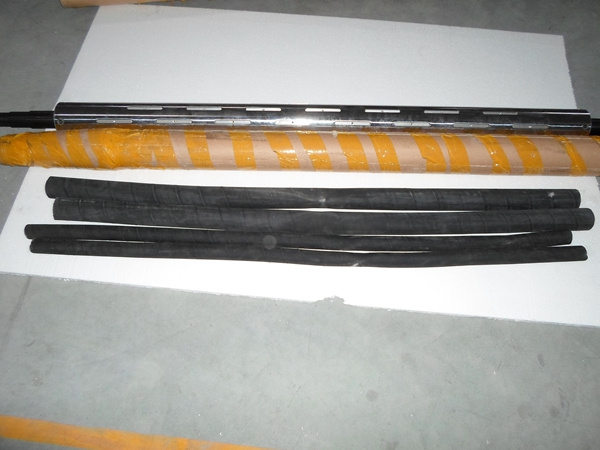

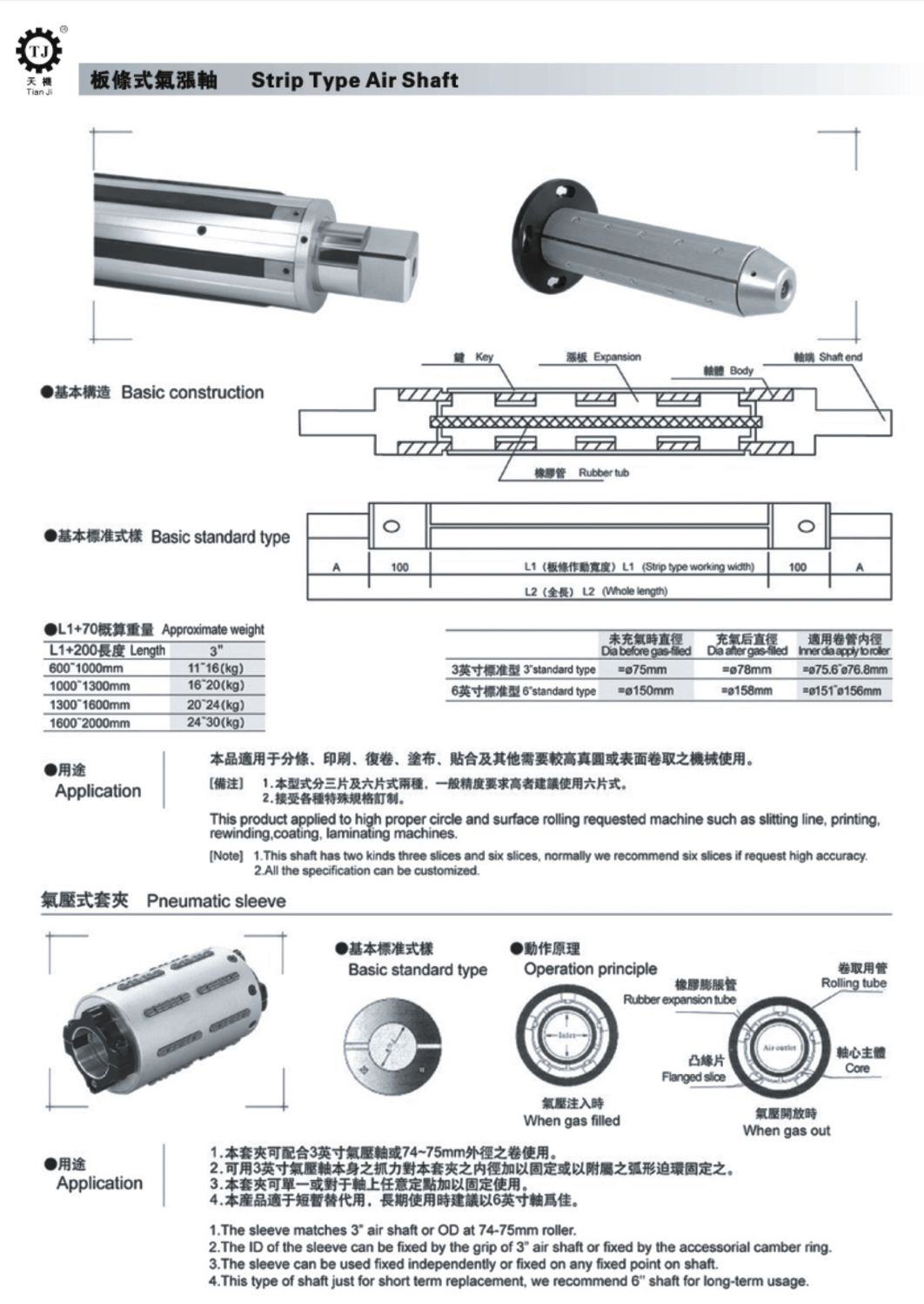

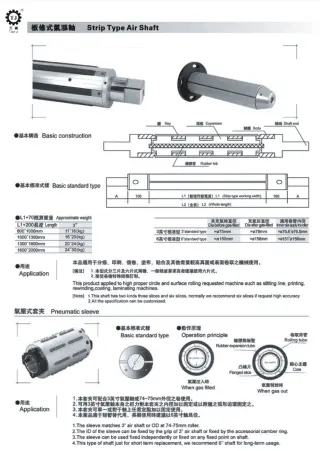

Принцип работы пневмовала заключается в следующем:сжатый воздух подается в раздувную камеру вала при помощи клапана подачи воздуха (золотника, ниппеля, пневмоклапана); камера расширяется, раздвигая выдвижные элементы, которые захватывают втулку изнутри. При спуске воздуха через тот же клапан подачи воздуха, пружины, расположенные под каждым элементом, возвращают выдвижные элементы в первоначальное положение, тем самым ослабляется хват втулки и возможность ее свободного снятия с вала.

Такое техническое решение позволяет надежно зафиксировать втулку на валу. Идеально подходит для быстрой замены рулонных материалов на втулке (шпуле) при их установке в оборудование на этапе намотки и размотки таких материалов, как бумага, картон, пленка, скотч, фольга с применением втулок и без них. Они обладают скоростной фиксацией, что позволяет выполнять установку и захват втулки, не рискуя повредить шпулю. Регулировать работу вала можно с помощью пневматического клапана.

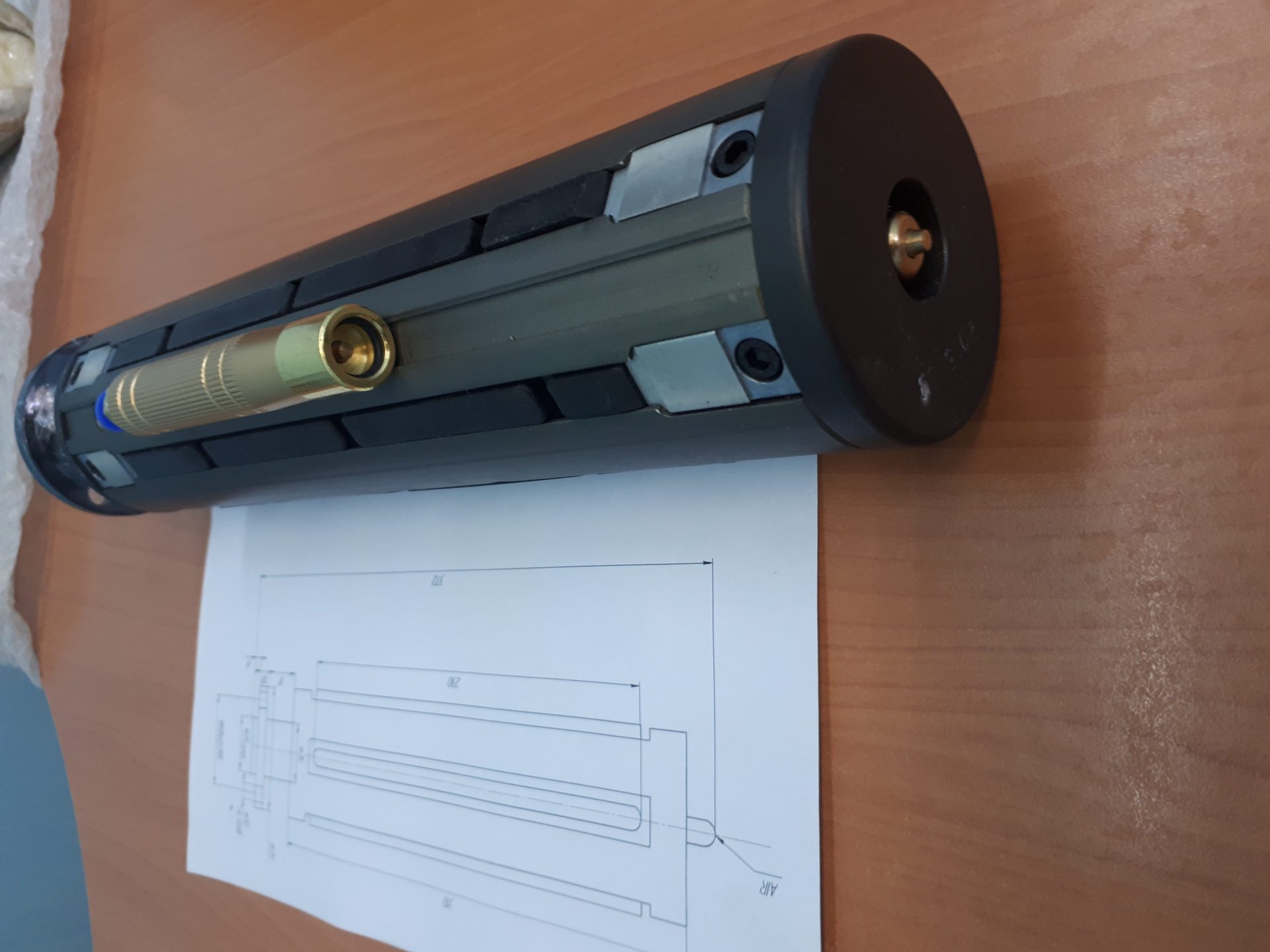

Часто при работе с пневмовалами используют пневмоадаптеры. Это дает возможность применения втулок различного типоразмера при использовании одного и того же пневмовала.
