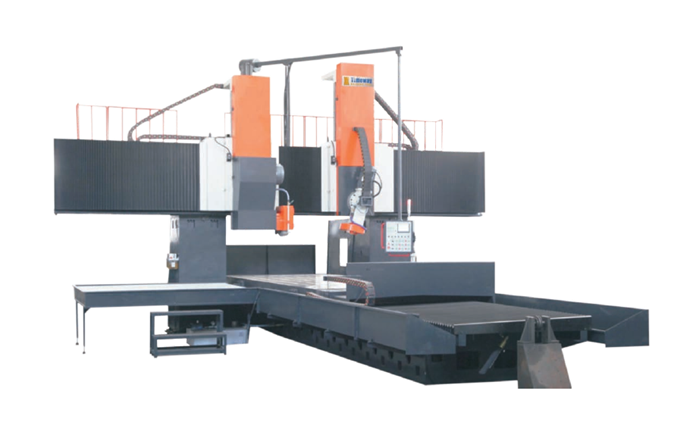

Плоскошлифовальный станок DSG-2000/6000 с ЧПУ SIEMENS S7-200 PLC Стол 2000х6000 мм

Рабочий стол

Размер стола (Ш×Д)

мм

2000×6000

Максимальный размер шлифовальной заготовки

мм

2400×6000×1500

Максимальный вес заготовки

кг

25000

Продольный ход рабочего стола (ось X)

мм

6000

Вертикальный ход головки колеса (ось Z)

мм

1000

Поперечный профиль головки колеса (ось Y)

мм

2500

Расстояние между порталами 2600

мм

Макс. Расстояние от центра шпинделя до поверхности стола

мм

500-1500

Шпиндель горизонтального шлифовального круга

Скорость вращения шпинделя

об / мин

1323

Двигатель шпинделя мощностью

кВт

22

Размер шлифовального круга (o.d. ×W ×i.d.)

мм

500×100×203

Подача

Скорость продольного перемещения стола

м/мин

5-25

Скорость вертикального перемещения головки колеса

мм/мин

0-2000

Мин. скорость подачи при вертикальном перемещении

мм

0,005

Скорость поперечного перемещения головки колеса

мм/мин

0-2000

Скорость поперечной прерывистой подачи головки колеса от

мм/ход

1 до 50

Мин. скорость подачи поперечного хода колеса

0,005

Машина

Расход насоса охлаждающей жидкости

Л/мин

100

Мощность масляного насоса

кВт

22

Мощность серводвигателя подачи

кВт

3

Максимальная площадь помещения (Д×Ш×В)

мм

15200×5200×4200

Общая мощность

кВт

77

Источник питания

380 В±10% /50 Гц / 3 ч

Точность

Прямолинейность готовой заготовки

мм/м

0,005

в продольной плоскости:

мм/м

0,005

в вертикальной плоскости

мм/м

0,005

материал

мм

0,005
