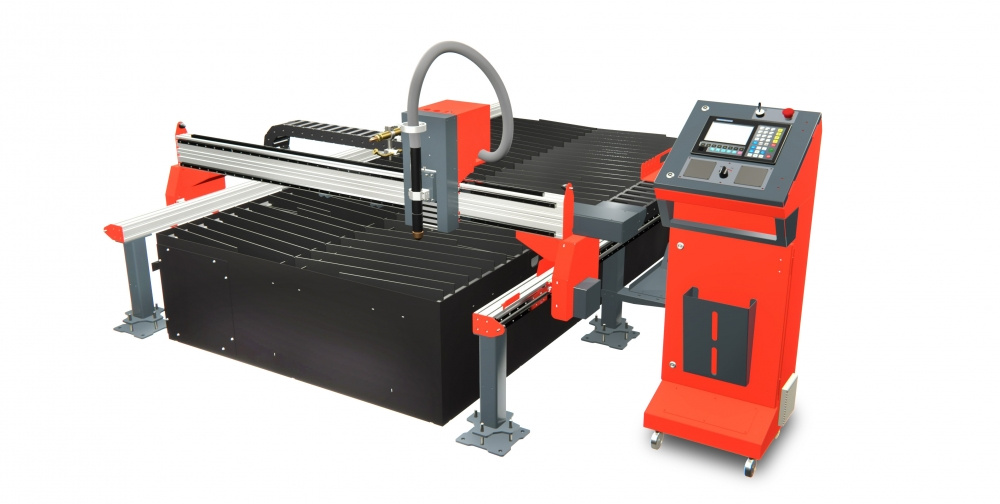

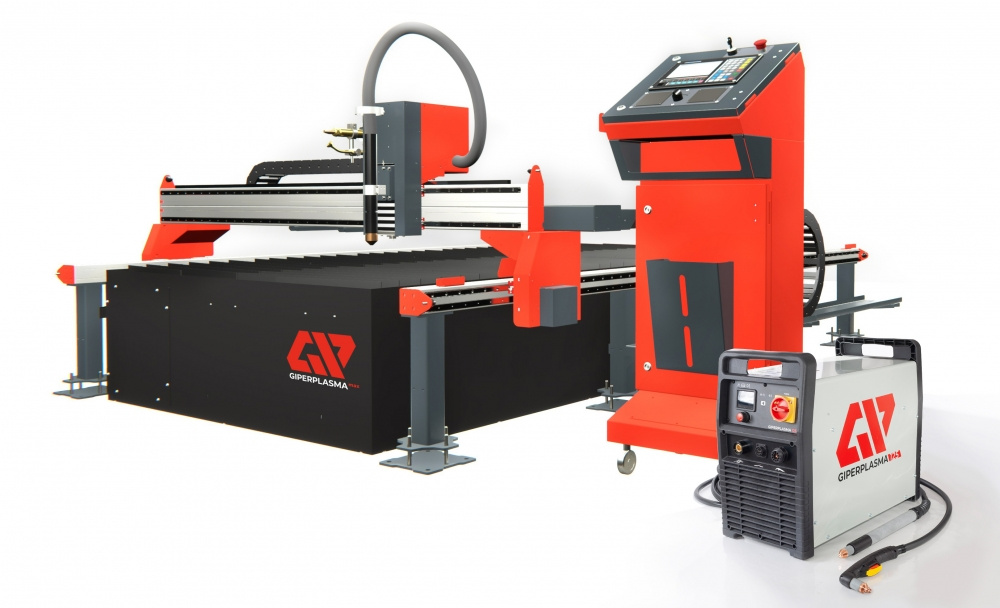

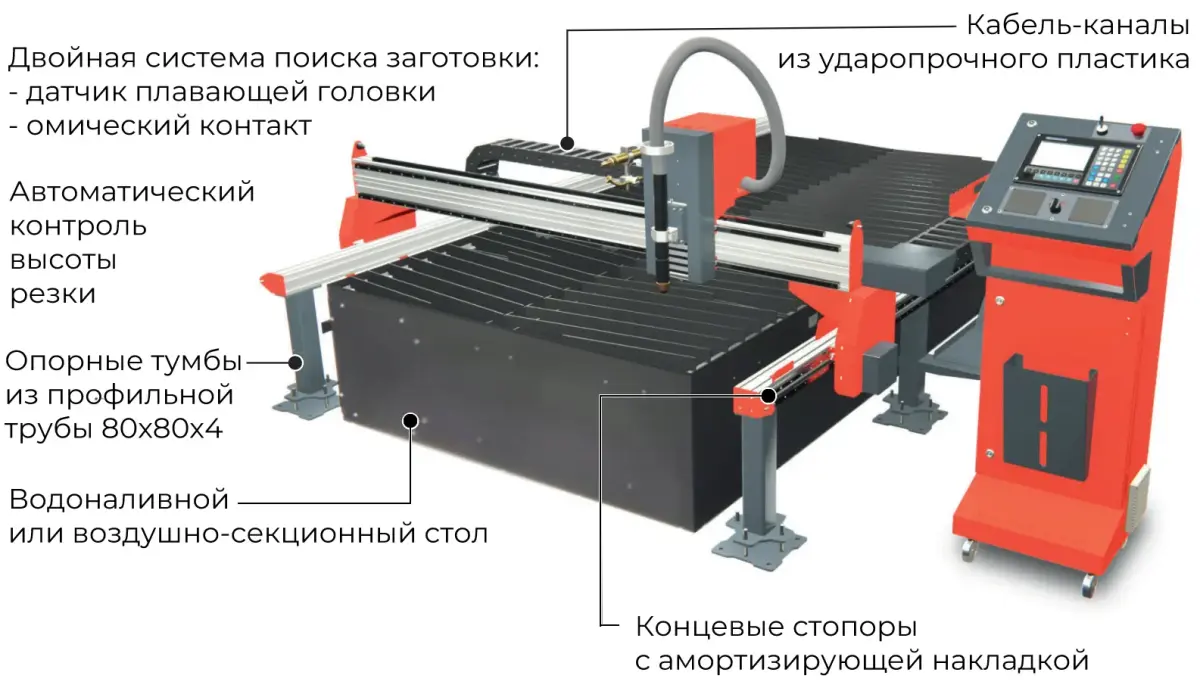

ЧПУ станок резки металла Гиперплазма (giperplasma) Lite 3015 3000х1500

Станок для термической резки металла Giperplasma Lite - инновационное решение, собранное в рамках программы Импортозамещения промышленного оборудования, способный составить конкуренцию любым иностранным аналогам. Станки GiperРlasma предназначены для резки листового проката. Исполнение и технологические решения позволяют обеспечивать стабильную работу машины термической резки при самой интенсивной эксплуатации в жестких производственных условиях. Результат приобретения данного оборудования – получение машины, отвечающей всем современным техническим требованиям к данному типу технологического оборудования. Это позволит:

К преимуществам оборудования можно отнести:

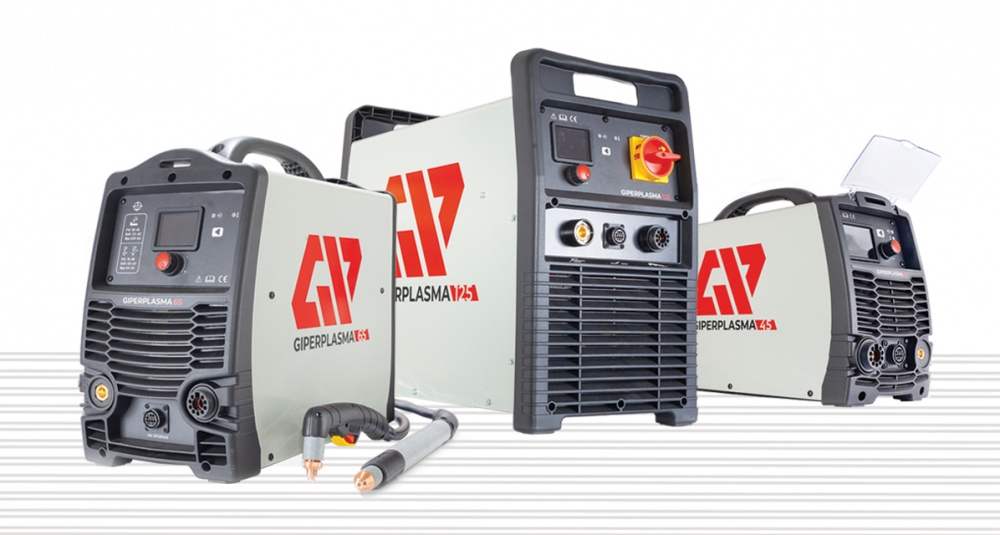

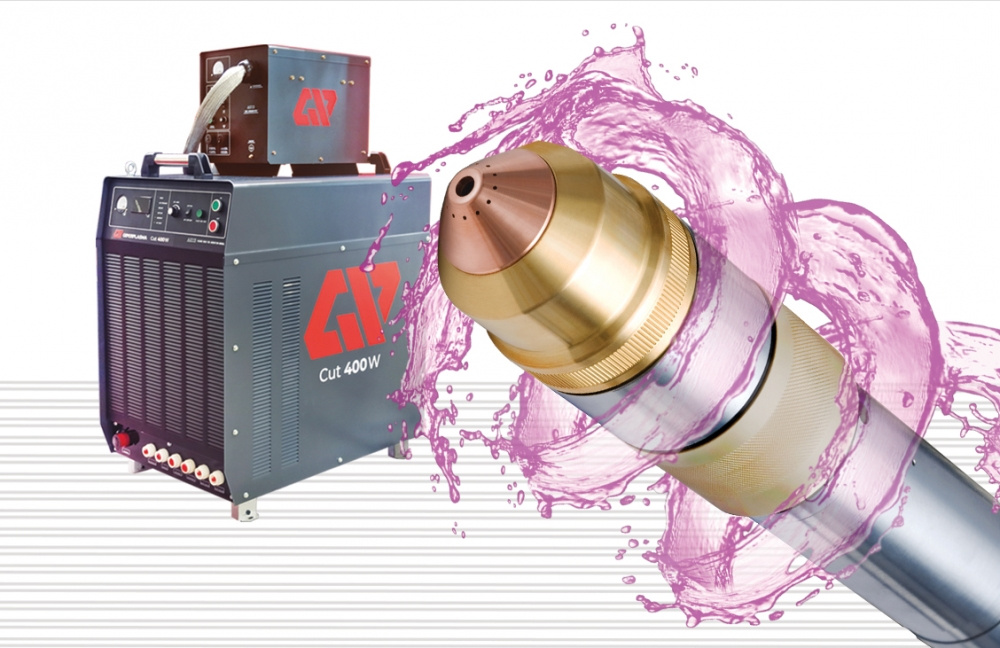

• возможность использования как любого источника плазменной резки, так и газовые резаки любых модификаций;
• возможность быстрой замены плазменного резака на газовый позволяет сократить цикл производства;
• поддержка на уровне программного обеспечения всех необходимых для полноценной работы функций оборудования;
• возможность выполнять раскрой листового металла размера 1500х3000 и 1500х6000;
• станок обеспечивает хорошую точность раскроя - до 0,5мм на 1 метр, за счет инновационных решений в конструкции;
• мы обеспечим максимально быстрый запуск в работу - пуско-наладка займет очень мало времени, вместе с обучением персонала мы всегда укладываемся в сжатые сроки;
• оборудование не требует высокой квалификации персонала;
• наше оборудование уже успешно применяется в малом/среднем/крупном бизнесе по всей России и ближним содружественным странам.

1. Варианты комплектации станка Giperplasma Lite:

Станина

• Конструкция из стальных труб сечением 80 х 80 х 4 мм
• Максимальная толщина раскраиваемого металла 100 мм
• Конструкция станка жёсткая, устойчива к статическим и динамическим нагрузкам.

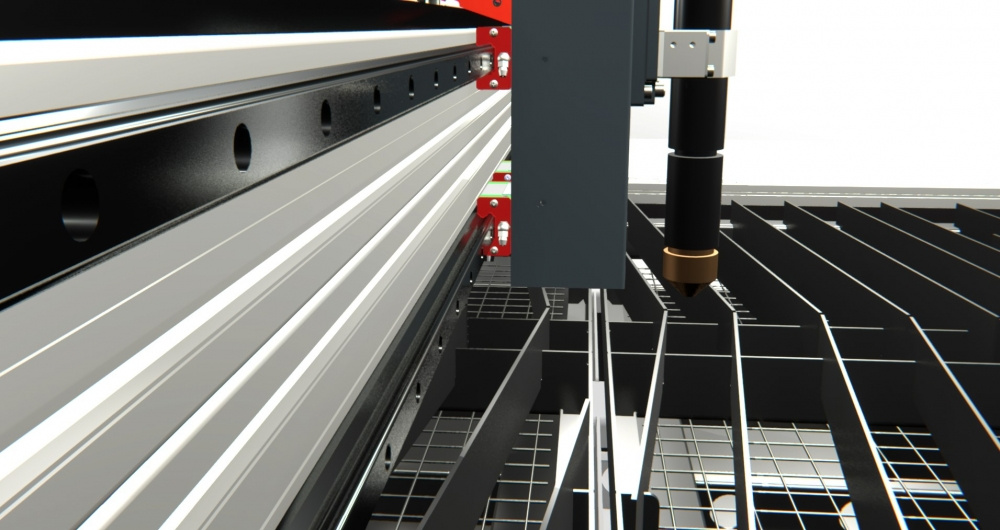

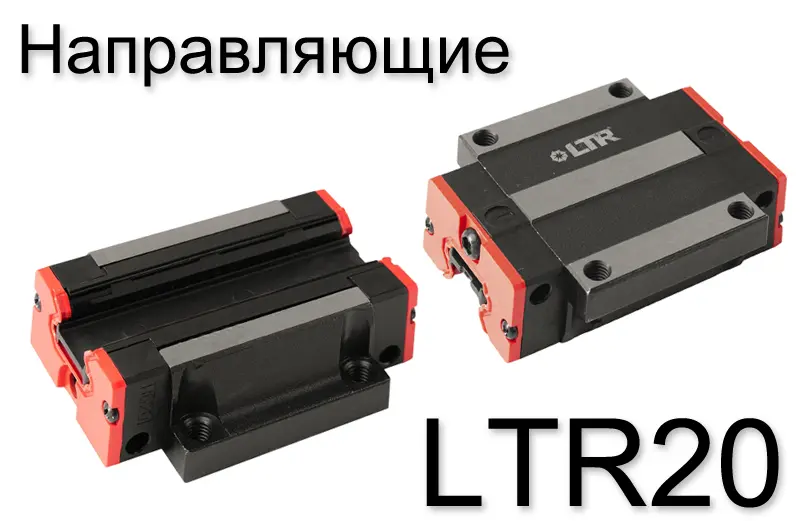

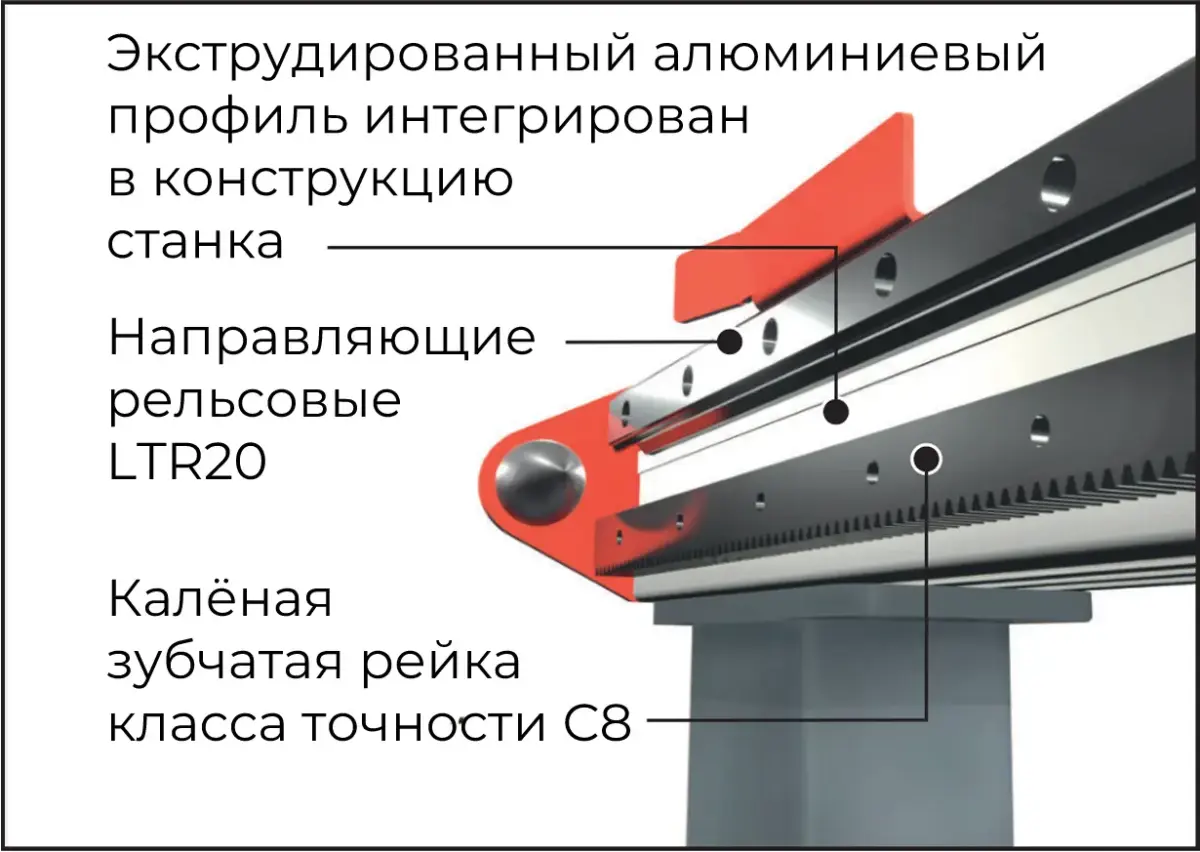

Направляющие

Рельсовые направляющие для перемещения по осям Х и Y - LTR20

Конструкция обеспечивает устойчивость, высокую нагрузочную способность и плавность хода

Четыре ряда шариков и их расположение относительно друг друга под углом 45° обеспечивают четырёхточечный контакт каретки по всей длине рельса. Благодаря этому каретка движется по направляющим плавно и легко, но без люфта

Высокая точность позиционирования Длительный срок службы при высокой точности перемещения

Высокоскоростное перемещение при незначительном тяговом усилии Равная грузоподъемность во всех направлениях

Легкость смазки

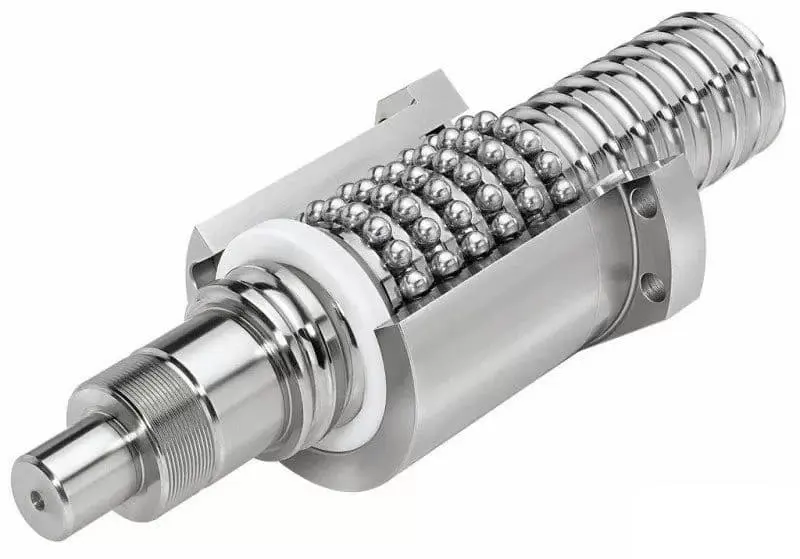

Шарико-винтовая передача

Устройство лифта резака очень надежно, привод имеет ничтожный коэффициент трения, что дает пониженный износ.

Высокая осевая жесткость, хорошие динамические показатели при малой мощности и крутящем моменте привода обеспечивают быстрое перемещение с сохранением высокой точности.

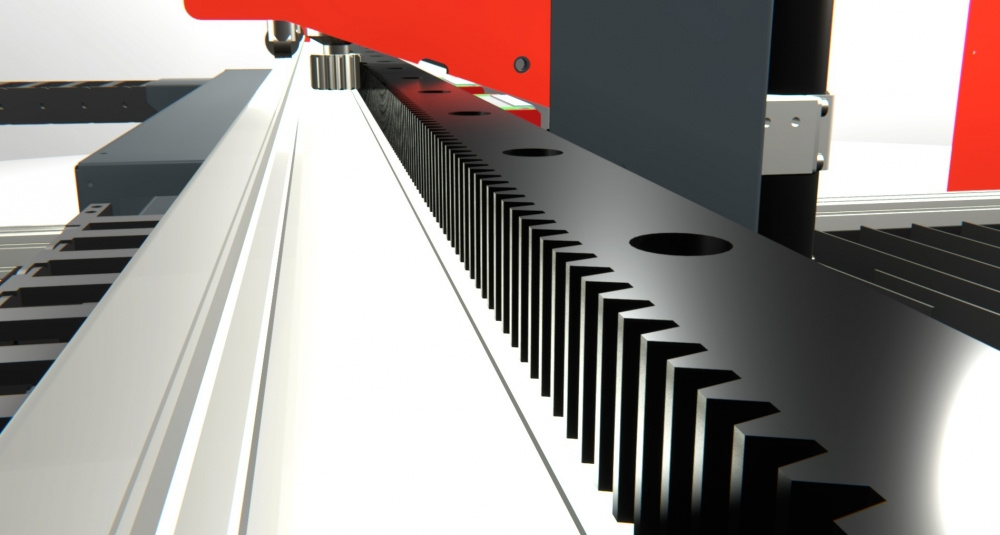

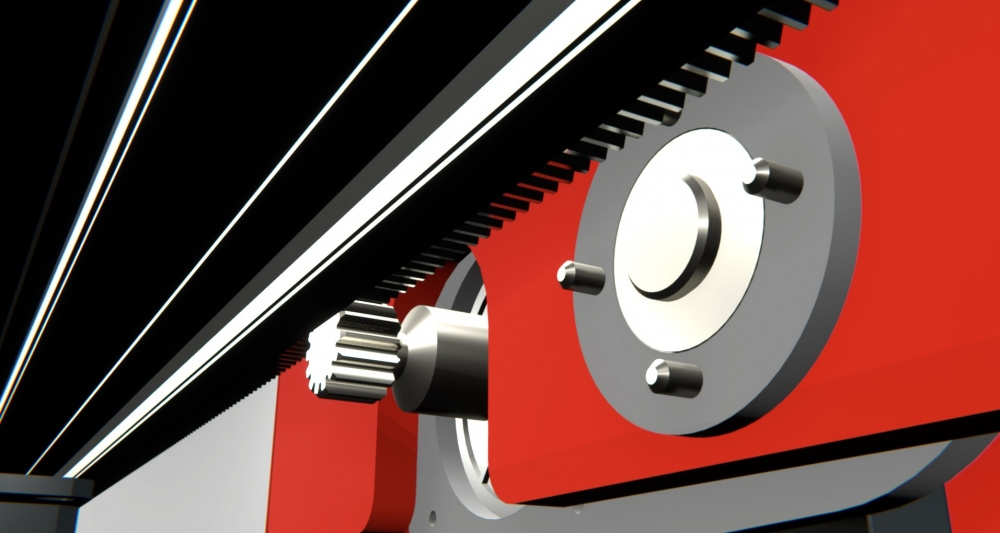

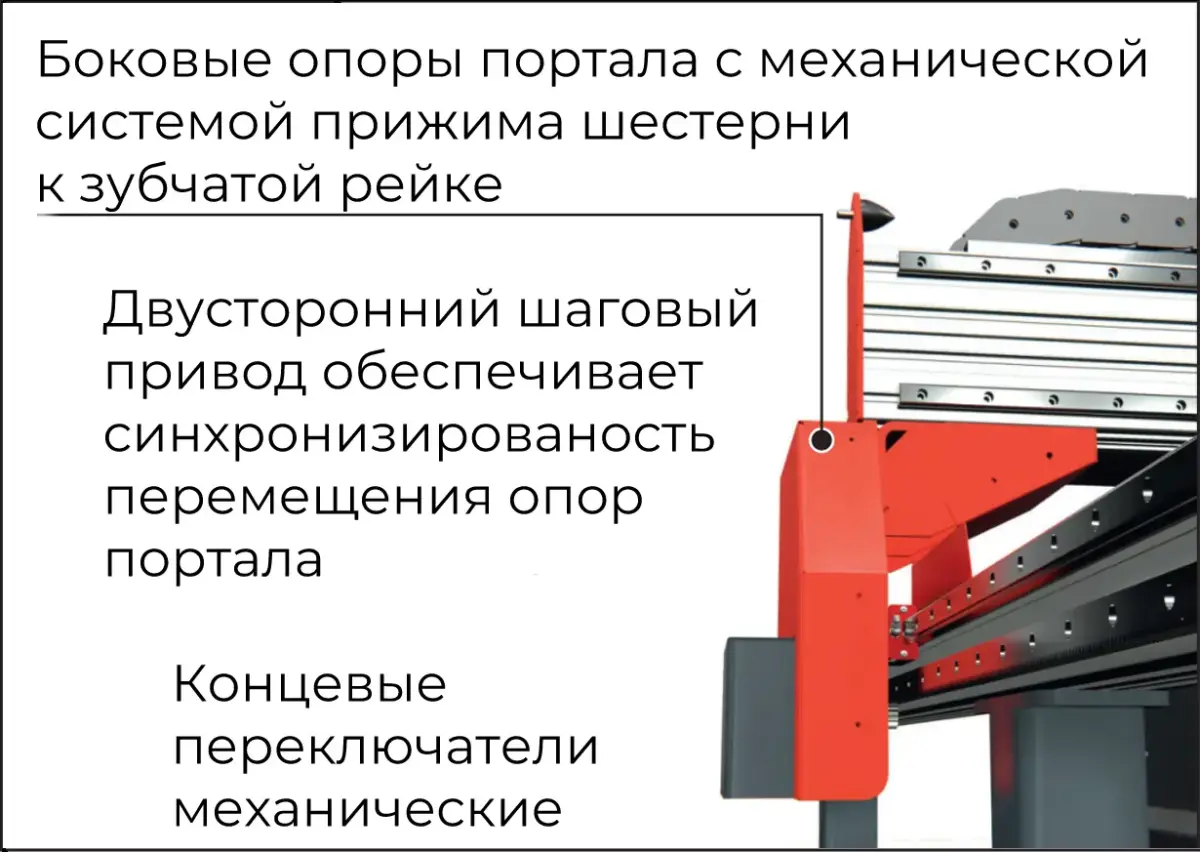

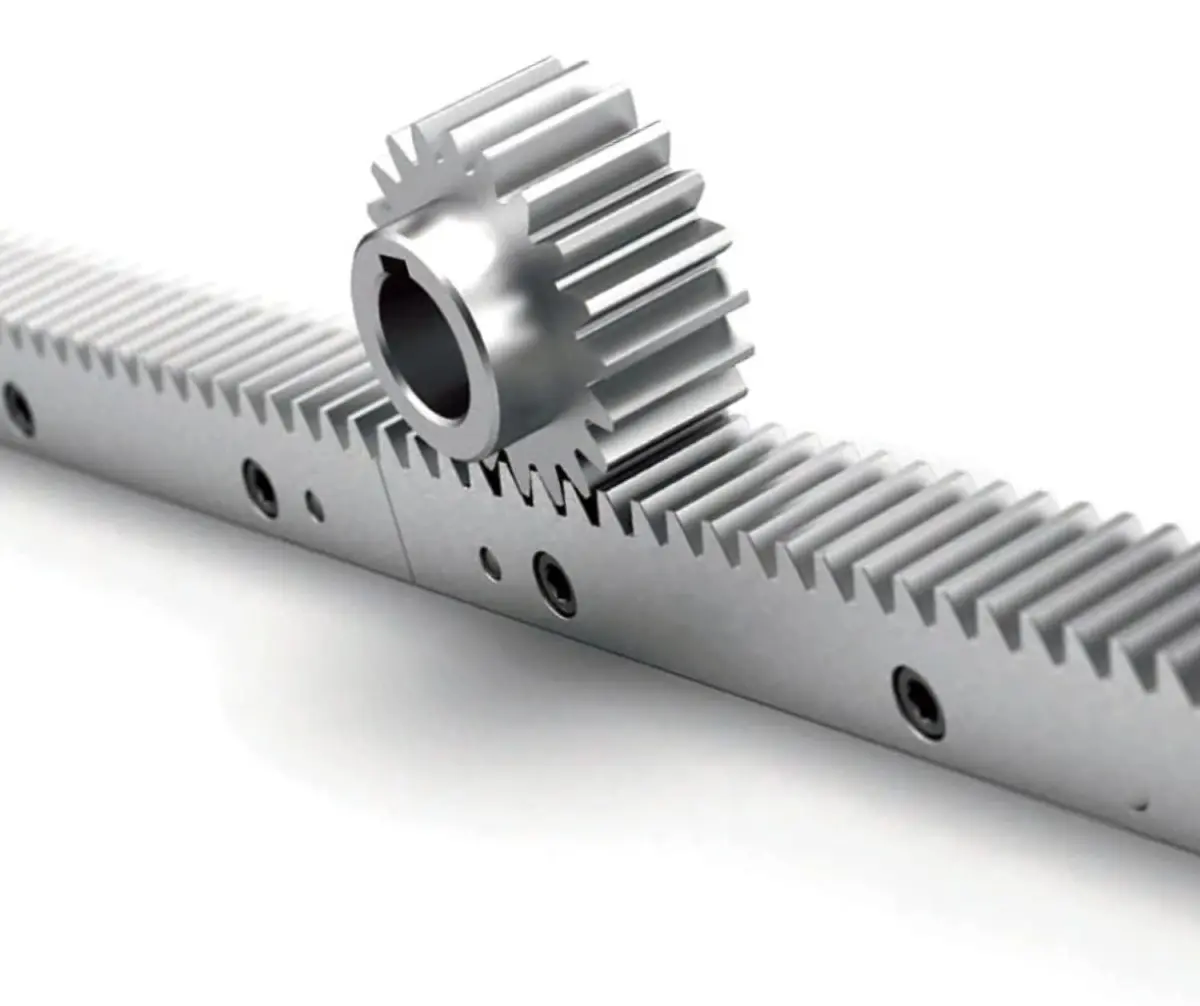

Прямозубая зубчатая реечная пара

Надежность, точность позиционирования до 0,08мм на 1 метр, класс точности С8

Высокая плавность зацепления и перемещения

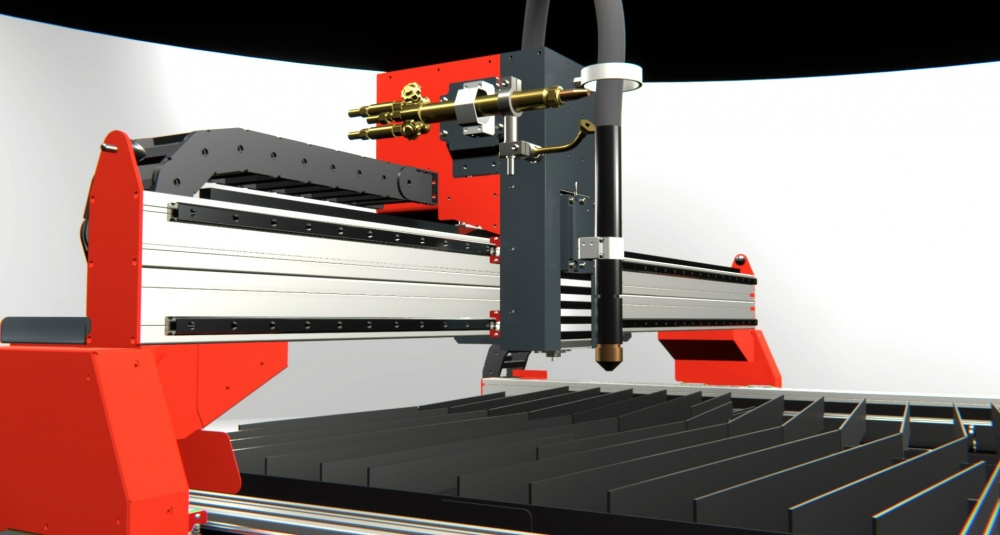

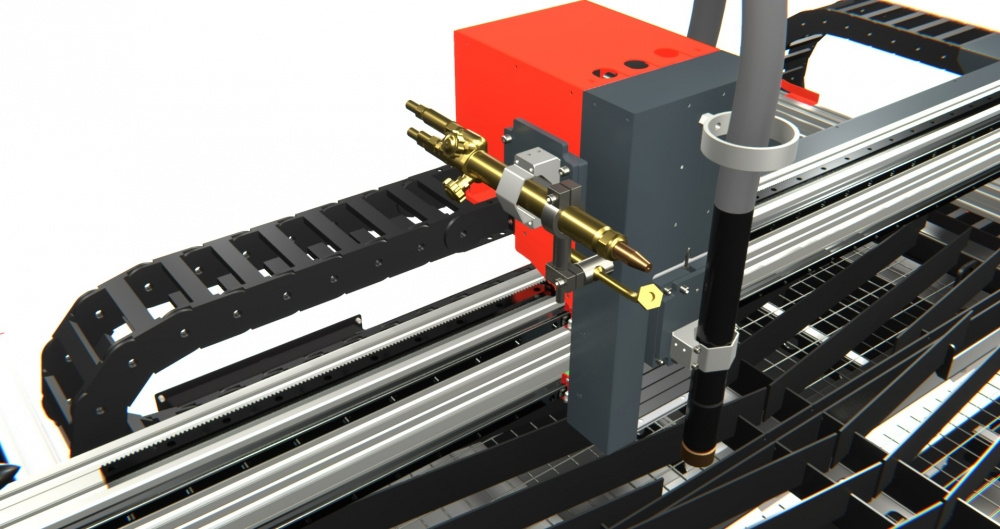

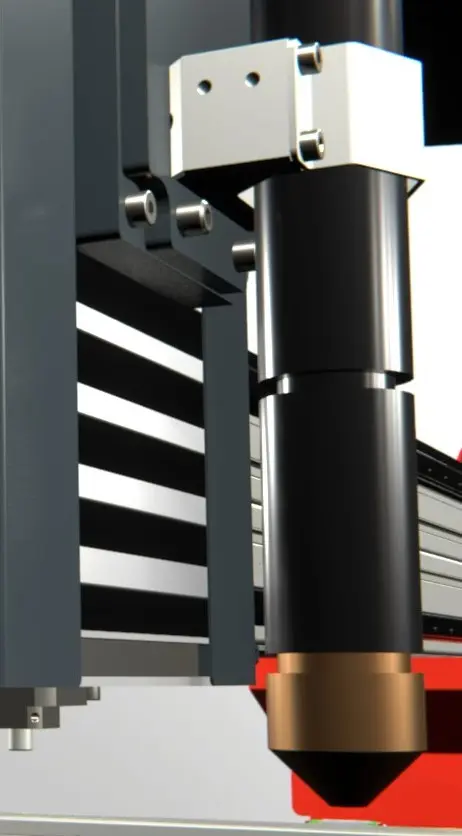

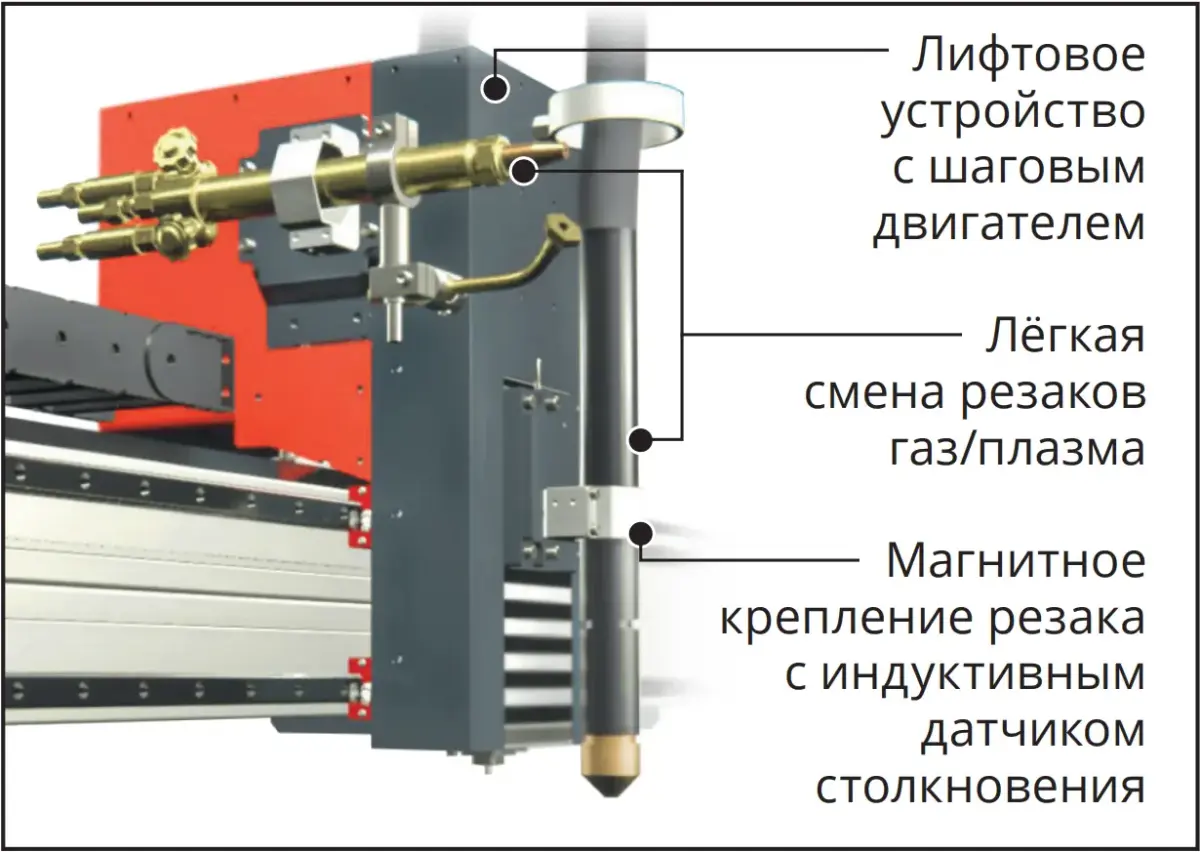

Система лифтового устройства

Во всех станках плазменной и газоплазменной резки для перемещения плазмотрона используется лифтовое устройство собственного производства

Механизм лифта полностью закрыт со всех сторон, что исключает попадание мусора, шлака и пыли внутрь.

На станках Giperplasma Lite установлена система защиты плазмотрона от столкновения собственной разработки - магнитное крепление с позиционирующими шпонками и концевым выключателем. При столкновении плазмотрона с препятствием срабатывает защита. После устранения причины остановки можно продолжить работу в штатном режиме.

Концевые выключатели обеспечивают безопасность работы станка, без повреждения расходных частей.

Каретка портала оснащена лазерным указателем, который помогает точно позиционировать резак и ускоряет процесс работы.

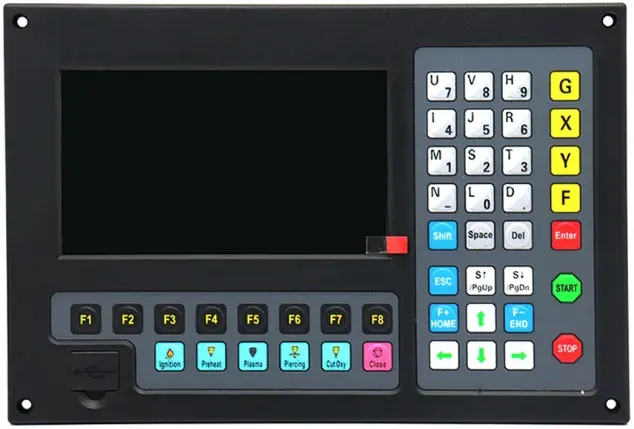

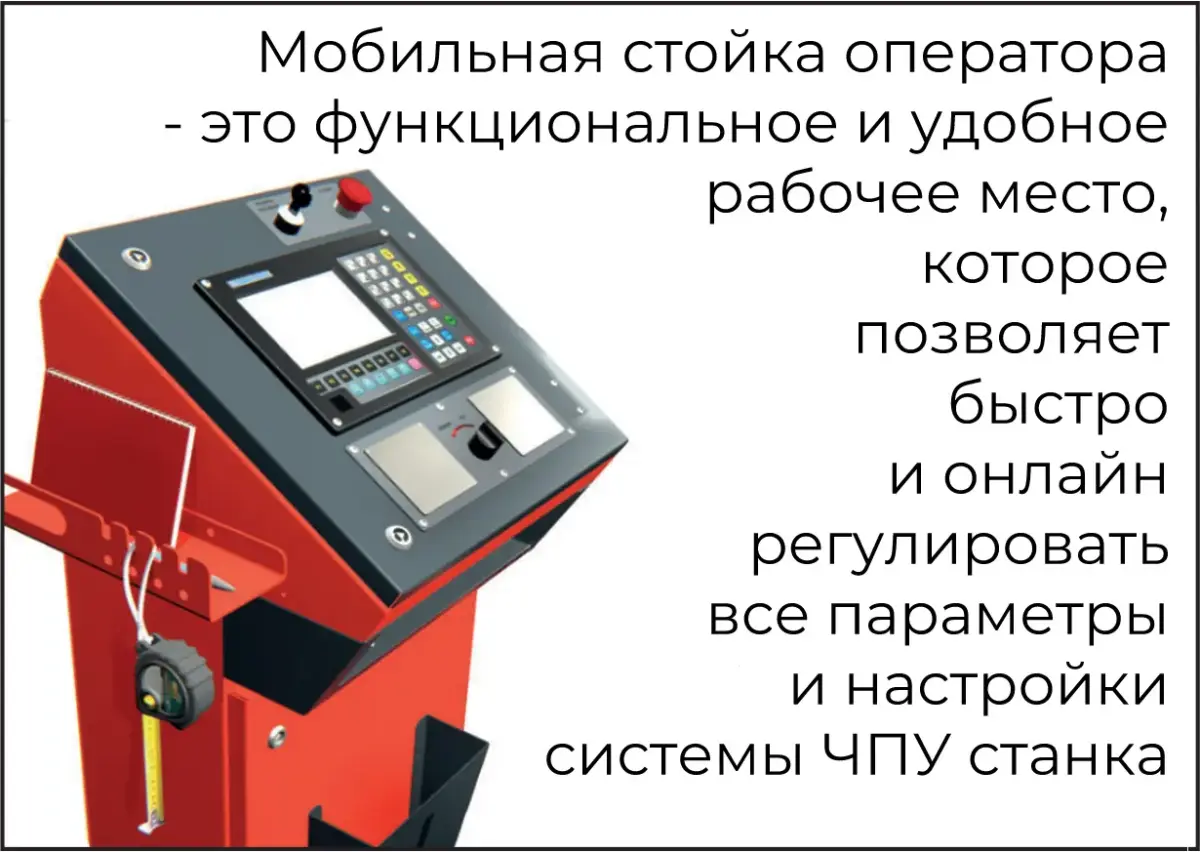

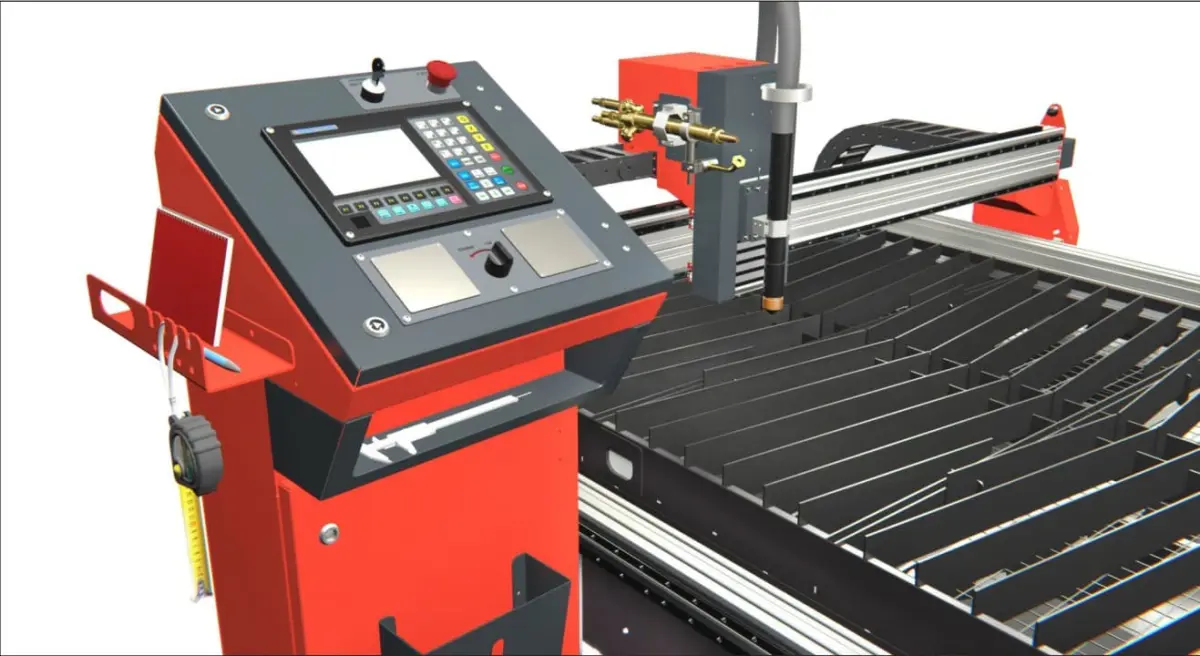

2. Стойка оператора ЧПУ

Удобная эргономичная стойка с множеством карманов для размещения инструмента.

В соств стойки ЧПУ входит промышленный монитор на 10,5" дюйма

Все параметры во время работы постоянно отображаются на панели оператора в режиме реального времени

Оператор может самостоятельно, без участия технолога сделать всю работу по заложенным ранее параметрам: разложить детали на листе, выбрать программу резки, произвести резку.

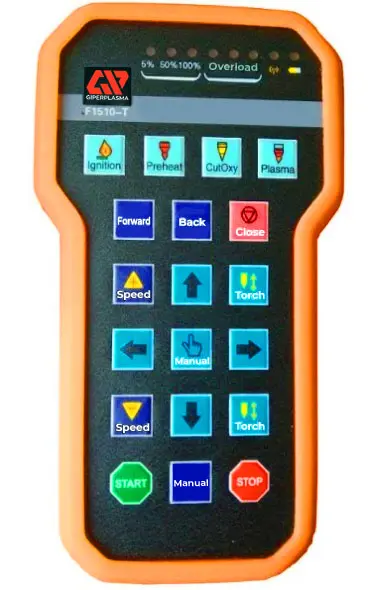

3. Пульт дистанционного управления

Пульт обладает возможностью магнитного крепления на любых металлических поверхностях.

С помощью пульта можно более точно регулировать положение резака и управлять станком на расстоянии до 40 метров:

• управление положением резака на поле по осям X, Y
• поднятие и опускание резака по оси Z
• поджиг дуги
• остановка резки
• преднагрев для газовой резки
• регулировка скорости перемещения резака над полем
• запуск процесса резки

4. Технические характеристики станка Giperplasma Lite:

Поставляются опционально вместе с оборудованием / возможно дооснащение:

• ТНС контроллер газопламенной системы
• Пульт дистанционного управления
• Блок бесперебойного питания
• Стабилизатор напряжения

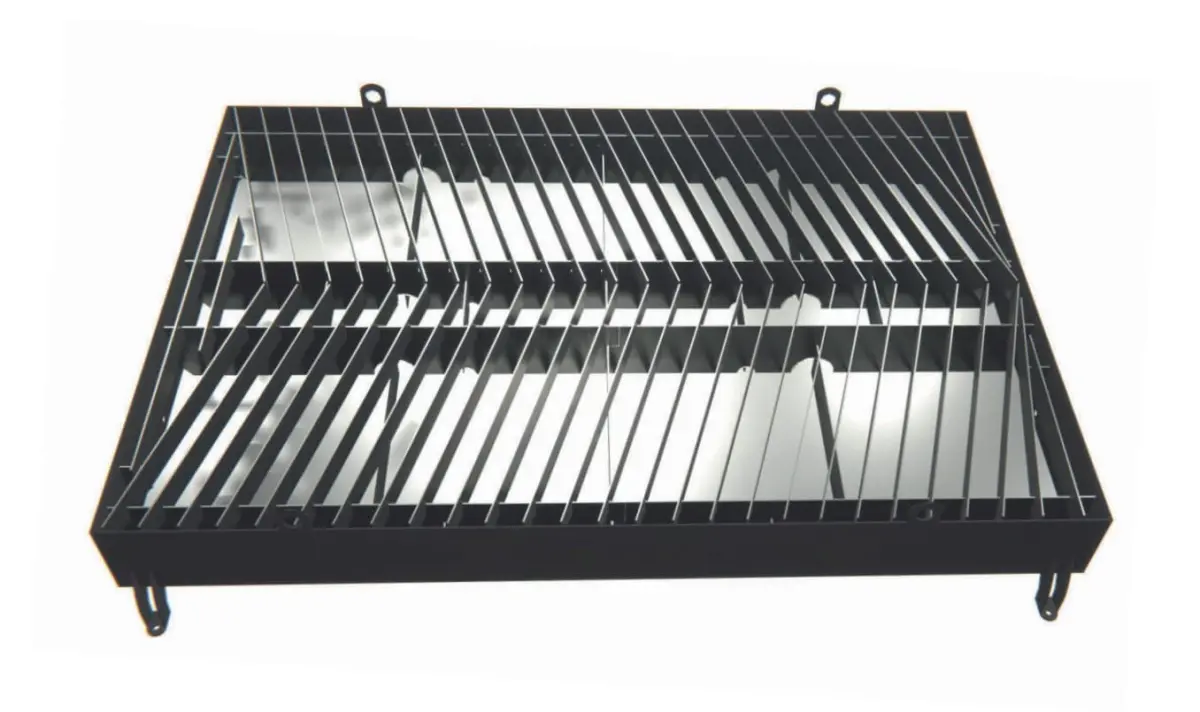

• Водоналивной стол / воздушно-секционный стол

5. Функционал системы ЧПУ :

• Высота реза
• Высота переноса дуги
• Высота пробивки
• Параметры высот для систем плазменной резки
• Параметры высот для систем газопламенной резки
• Задержка включения регулирования высоты (AVC)
• Время пробивки
• Скорость автоматических перемещений резака
• Cкорость перемещений в режиме ручного управления
• Выравнивание раскроя относительно листа по двум точкам
• Возврат к точке останова для продолжения резки раскроя
• Перемещение по раскрою к нужной детали на точку пробивки, на точку траектории
• Высота начала процедуры поиска заготовки
• Технологические карты резки (для плазмы или газа)
• Редактирование технологических карт резки
• Предотвращение «ныряния» резака при прохождении углов и отверстий (KerfDetect)
• Отключение контроля над напряжением дуги по команде ЧПУ при прохождении углов, края заготовки, резки отверстий малого диаметра
• Настраиваемые параметры привода резака (ускорение, импульсов и т. д.)
• Захват на высоте реза позволяет поддерживать напряжение дуги соответствии с установленной высотой реза
• Диагностика входов и выходов контроллера управления
• Автоматический или ручной контроль над процессом реза
• Контроль работы с выдачей сообщений об ошибках
