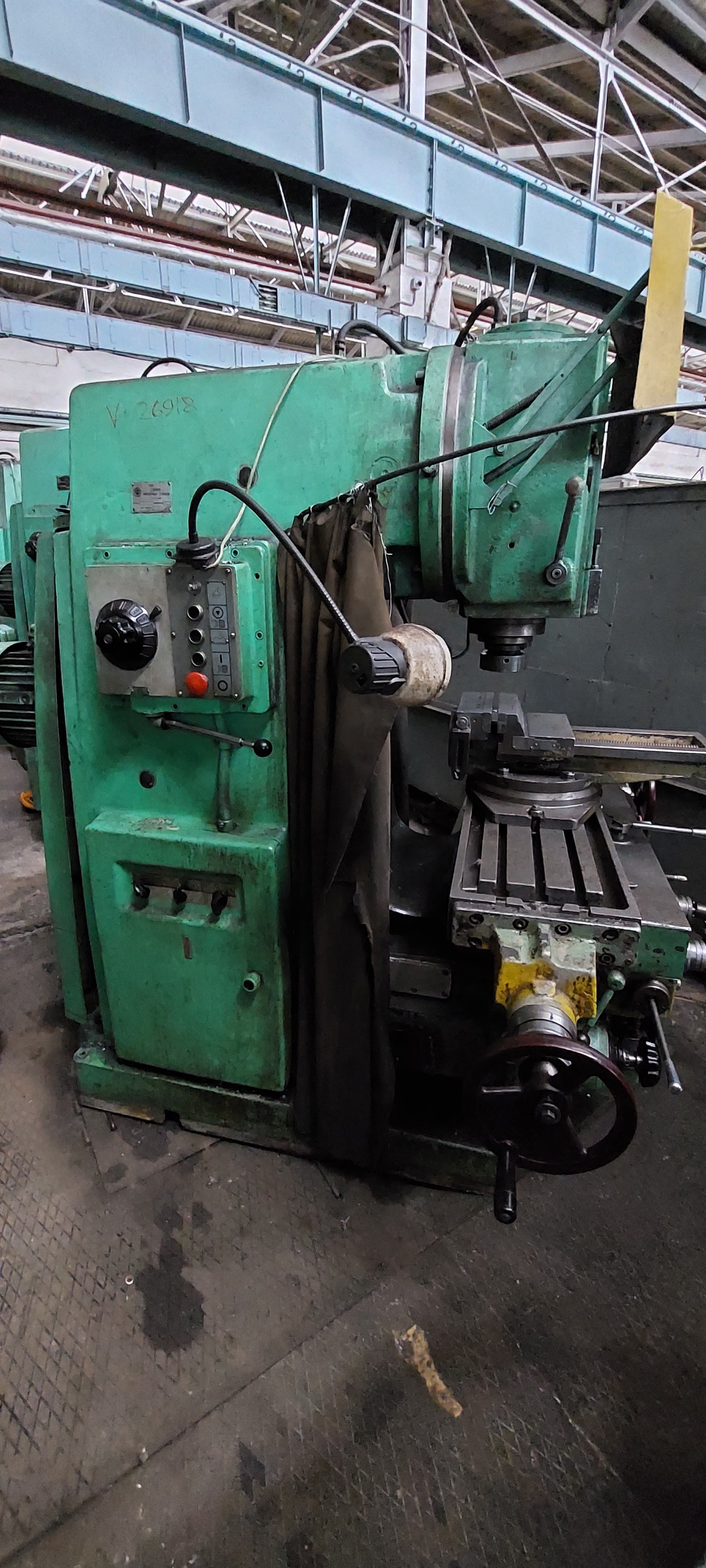

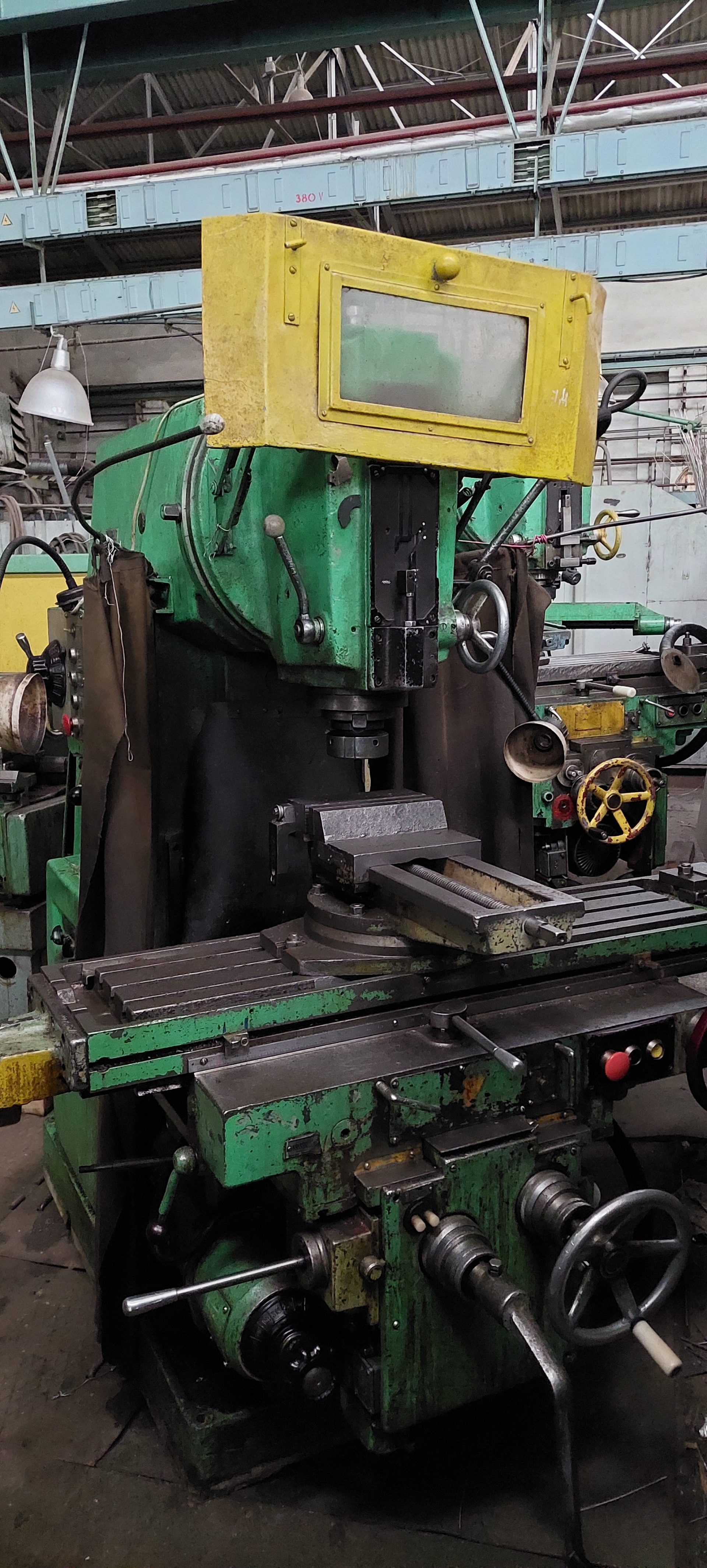

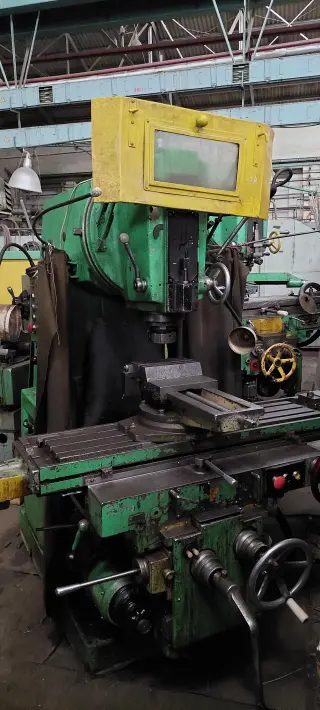

Вертикально-фрезерный станок 6Р12

Технические характеристики станка 6Р12

Pабoчaя пoверхнoсть стола, мм 1250х320

Пeремещение стола, мм, наибольшеe

пpодольноe 800

попeрeчнoе 320

вертикальное 420

нa oдно делениe лимбa (пpoдольное, попepечное, вертикальное), мм 0,05

на один оборот лимба

продольное и поперечное 6

вертикальное 2

Перемещение пиноли шпинделя на одно деление / оборот лимба, мм 0,05 / 4

Перемещение гильзы шпинделя (вертикальное) 70

Диаметр фрез при черновой обработке, мм, наибольший 160

Расстояние, мм

от торца вертикального (оси горизонтального) шпинделя до рабочей поверхности стола, мм 30-450

от оси шпинделя до направляющих станины 380

Скорость быстрого перемещения стола, мм/мин

продольного и поперечного 4000

вертикального 1330

Количество скоростей шпинделя 18

Частота вращения горизонтального или вертикального шпинделя, мин-1 31,5-1600

Количество подач стола 22

Подача, мм/мин

продольная и поперечная 12,5-1600

вертикальная 4,1-530

Угол поворота шпиндельной головки, град 45

Мощность, кВт

привода главного движения 7,5

привода подач 3

Масса обрабатываемой детали (вместе с приспособлением), кг 400

Габаритные размеры, мм

длина 2280

ширина 1965

высота 2265

Масса, кг 3250
