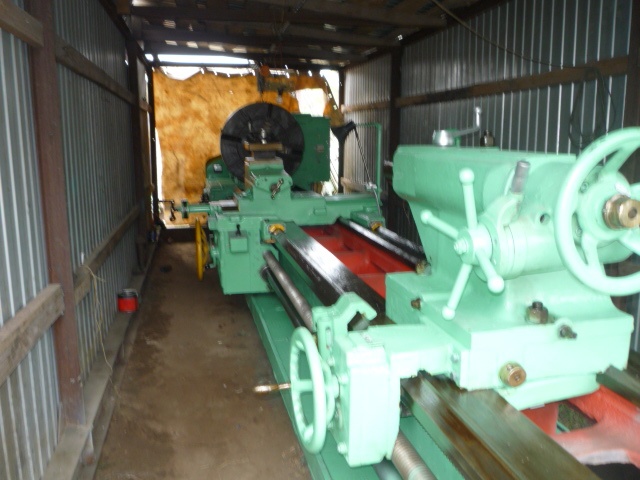

Токарный станок модели 1М65 (ДИП500)

Токарный станок модели 1М65  (ДИП500)

   Станки этого типа предназначены для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарезания резьбы. Для обработки торцовых поверхностей заготовок применяются разнообразные резцы, развертки, сверла, зенкеры, а так же плашки и метчики.

   Расшифровка обозначения модели токарного станка 1М65.

   Буквенно-циферный индекс токарно-винторезного станка 1М65 обозначает следующее: цифра 1 - это токарный станок; буква М – поколение станка, цифра 6 – обозначает токарно-винторезный станок, цифра 5 – максимальный радиус обработки заготовки (500 мм).

   Технические характеристики токарно-винторезного станка 1М65:

Наибольший диаметр обработки над станиной, мм           1 000

Диаметр обработки над суппортом, мм       650

Расстояние между центрам   3 000 - 10 000

Размер конца шпинделя передней бабки по DIN    2-15М

Диаметр цилиндрического отверстия в шпинделе, мм      128

Количество ступеней частот вращения шпинделя  24

Пределы частот вращения шпинделя, оборотов/минуту   5-500

Ускоренное продольное перемещение суппорта, метров/минуту 3

Ускоренное поперечное перемещение суппорта, метров/минуту  1

Мощность электродвигателя главного привода      22 кВт

Наибольший вес обрабатываемой детали в центрах, кг    8 000 (10 000)

Габаритные размеры станка (Д x Ш x В), мм           6 140 x 2 200 x 1 770

Масса станка, кг         12 800
