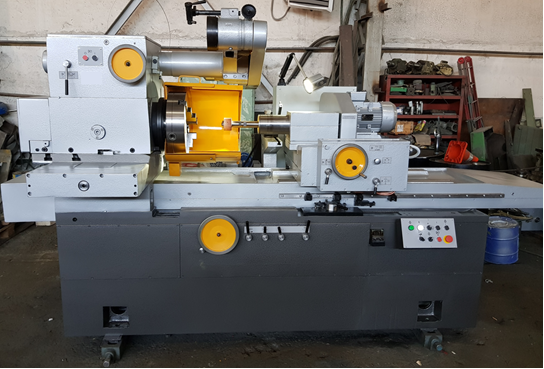

Станок внутришлифовальный 3К227А

NN

п/п

Наименование параметров

Модель станка

ЗК227А

1

2

4

1.

Класс точности по ГОСТ 8-82

А

2.

Наибольший диаметр шлифуемого отверстия, мм

100

3.

Наименьший диаметр шлифуемого отверстия, мм

20

4.

Наибольший диаметр устанавливаемого изделия, мм

400

5.

Наибольший диаметр устанавливаемого изделия в кожухе, мм

250

6.

Наибольшая длина устанавливаемого изделия, мм

125

7.

Наибольшая длина шлифования при наибольшем диаметре шлифования, мм

125

8.

Диаметр отверстия шлифовальной бабки для внутришлифовальной головки, мм

100

9.

Условный размер конца шпинделя бабки изделия по ГОСТ 12595-2003

6

10.

Расстояние от зеркала стола до оси шпинделя изделия, мм

275±5

11.

Расстояние от оси шпинделя изделия до подошвы станины, мм

1200±25

12.

Наибольшее расстояние от опорного торца фланца шпинделя изделия до торца корпуса шлифовальной бабки, мм

880±25

13.

Расстояние от торца нового круга торцешлифовального приспособления до опорного торца фланца шпинделя изделия

а) наибольшее, мм

б) наименьшее, мм

250

120

14.

Угол поворота бабки изделия, град. не менее

45º

1

2

4

15.

Поперечное перемещение шлифовальной бабки (для станка 3К225А бабки изделия:

а) за оборот маховичка:

грубое (наладочное), мм

тонкое, мм

б) на одно деление лимба, мм

в) за одно качание рычага ручной дозированной подачи, мм

г) наибольшее наладочное перемещение вперед (от рабочего), мм

д) наибольшее наладочное перемещение назад (на рабочее), мм

2,5

0,25

0,001

0,001

50

10

16.

Наибольшее наладочное перемещение бабки изделия:

а) вперед (от рабочего), мм

б) назад (на рабочего), мм

120

30

17.

Величина поперечной подачи на сторону мм/дв ход

0,001

0,002

0,003

0,004

0,005

0,006

18.

Перемещение стола за один оборот маховика, мм

скорость движения стола

а) при правке круга, м/мин

б) при шлифовании, м/мин

в) при быстром продольном подводе и отводе, м/мин

19

0,1-2

1-7

10

19.

Наибольший ход стола, мм

450

20.

Продольное перемещение торцевого шлифовального круга:

а) наибольшее наладочное, мм

б) наибольшее рабочее (тонкое), мм

в) за один оборот маховичка наладочного перемещения, мм

г) за один оборот маховичка рабочей (тонкой подачи, мм)

д) на одно деление лимба тонокой подачи, мм

160±5

4

27

0,1

0,0025

21.

Частота вращения шпинделя изделия (регулировка бесступенчатая), мин^-1

60-1200

22.

Частота вращения головок внутришлифовальных поставляемых со станком, мин^-1

12000-22000

23.

Частота вращения торцевого шпинделя, мин^-1

5600

24.

Наибольший диаметр шлифовального круга, мм

250х76х63

25.

Габаритные размеры станка без баков и электрошкафа

длина, мм

ширина, мм

высота, мм

4165±25

1780±25

2000±25

26.

Требуемая площадь для станка с баком гидросистемы, баком эмульсии и электрошкафом:

длина, мм

ширина, мм

2885

1900

27.

Масса станка, кг

3600±

10 %

28.

Масса станка, кг (с электрошкафом, баком эмульсии, баком гидросистемы и принадлежностями)

4440±10 %
