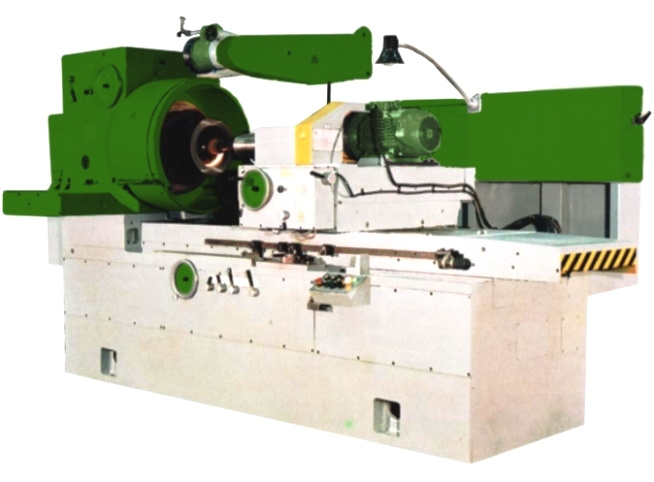

Станок внутришлифовальный 3К229А

NN

п/п

Наименование параметров

Для станков моделей

ЗК228А

ЗК229А

1

2

3

4

1.

Класс точности по ГОСТ 8-82

А

А

2.

Наибольший диаметр шлифуемого отверстия, мм

300

500

3.

Наименьший диаметр шлифуемого отверстия, мм

50

100

4.

Наибольший диаметр устанавливаемого изделия, мм

560

800

5.

Наибольший диаметр устанавливаемого изделия в кожухе, мм

400

630

6.

Наибольшая длина устанавливаемого изделия, мм

320

500

7.

Наибольшая длина шлифования при наибольшем диаметре шлифования, мм

320

500

8.

Наибольшая длина шлифования при наименьшем диаметре шлифования, мм

125

200

9.

Диаметр гильзы внутришлифовальной головки, мм

125, 100,
80

125

10.

Условный размер конца шпинделя изделия по ГОСТ 12595-72

2-8 м

2-11 м

11.

Расстояние от зеркала стола до оси шпинделя изделия, мм

340±5

410±5

12.

Расстояние от оси шпинделя изделия до подошвы станины, мм

1225±25

1300±25

13.

Наибольшее расстояние от опорного торца фланца шпинделя изделия до торца корпуса шлифовальной бабки, мм

1335±25

1570±25

14.

Расстояние от торца нового круга торцешлифовального приспособления до опорного торца фланца шпинделя изделия

а) наибольшее, мм

б) наименьшее, мм

400

150

550

250

15.

Угол поворота бабки изделия, град. не менее

30º

30º

16.

Поперечное перемещение шлифовальной бабки:

а) за оборот маховичка:

грубое (наладочное), мм

тонкое, мм

б) на одно деление лимба, мм

в) за одно качание рычага ручной дозированной подачи, мм

г) наибольшее наладочное перемещение вперед (от рабочего), мм

д) наибольшее наладочное перемещение назад (на рабочее), мм

5

0,5

0,005

0,005

80

10

5

0,5

0,005

0,005

100

10

17.

Наибольшее наладочное перемещение бабки изделия:

а) вперед (от рабочего), мм

б) назад (на рабочего), мм

250

50

300

50

18.

Величина поперечной подачи на сторону мм/дв ход

0,002

0,004

0,006

0,008

0,010

0,012

0,002

0,004

0,006

0,008

0,010

0,012

19.

Перемещение стола за один оборот маховика, мм

скорость движения стола

а) при правке круга, м/мин

б) при шлифовании, м/мин

в) при быстром продольном подводе и отводе, м/мин

25

0,1-2

1-7

10

25

0,1-2

1-7

10

20.

Наибольший ход стола, мм

800

800

21.

Продольное перемещение торцевого шлифовального круга:

а) наибольшее наладочное, мм

б) наибольшее рабочее (тонкое), мм

в) за один оборот маховичка наладочного перемещения, мм

г) за один оборот маховичка рабочей (тонкой подачи, мм)

д) на одно деление лимба тонкой подачи, мм

250±5

4

27

0,1

0,0025

300±5

4

27

0,1

0,0025

22.

Частота вращения шпинделя изделия (регулировка бесступенчатая), мин^-1

60-600

20-240

23.

Частота вращения головок внутришлифовальных поставляемых со станком, мин^-1

4500;5300;

8200;12000

2500;4500;

5250;8200

24.

Частота вращения торцевого шпинделя, мин^-1

4000

4000

25.

Наибольший диаметр шлифовального круга, мм

200х76х63

250х76х63

26.

Габаритные размеры станка без баков и электрошкафа

длина, мм

ширина, мм

высота, мм

3535±25

1460±25

1870±25

4165±25

1780±25

2000±25

27.

Требуемая площадь для станка с баком гидросистемы, баком эмульсии и электрошкафом:

длина, мм

ширина, мм

3970

2270

4570

2530

28.

Масса станка, кг

5600±10 %

7300±

10 %

29.

Масса станка, кг (с электрошкафом, баком эмульсии, баком гидросистемы и принадлежностями)

6200±10 %

8100±10 %
