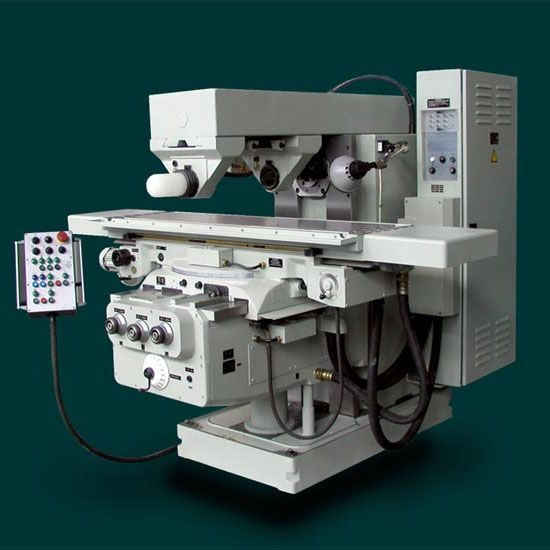

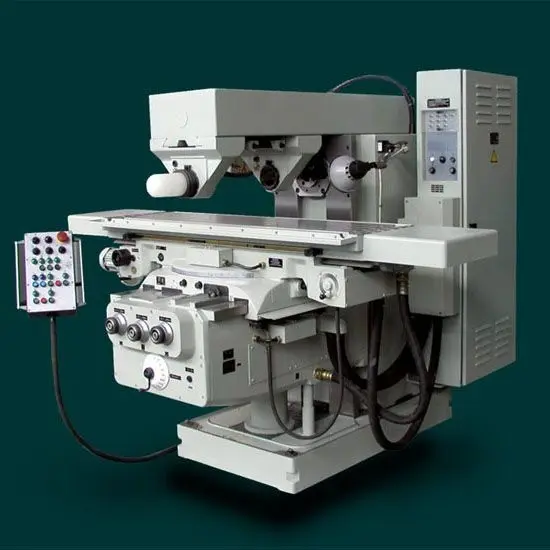

FU450MR горизонтально-фрезерный станок  (6Т83)

Горизонтально-фрезерные станки этой марки выпускается по лицензии немецкой фирмы Heckert. Основные узлы изготавливаются из чугуна марки "СЧ25", имеют оптимальную форму и большую жесткость.

   Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами, что позволяет обеспечивает стабильность параметров точности в течение длительного времени.

   По техническим характеристикам и параметрам это оборудование является близким аналогом горизонтально-фрезерных станков FU-400, FU400, FW400MR и используется во всех отраслях современного машиностроения.

   Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.

   Горизонтальный консольно-фрезерный станок FU 450 позволяет вести обработку деталей из стали и чугуна в автоматических циклах горизонтально закрепленными фрезами и дисковыми фрезами, закрепленными на оправке. Станок хорошо зарекомендовал себя в мелкосерийном и крупносерийном производствах.

   К основным достоинствам фрезерного станка FU450MR относится простота в управлении, неприхотливость в эксплуатации, жесткость конструкции, повышенная износостойкость накладок направляющих, максимальная нагрузка на стол до 1500 кг, что позволяет вести обработку крупногабаритных деталей, устанавливаемые за дополнительную плату ШВП позволяют достигать высокую точность перемещений.

   Технические характеристики горизонтального консольно-фрезерного станка FU450MR (аналог FU 400, FU400):

Рабочая поверхность стола, мм 400 x 1600

Конус инструмента ISO-50

Продольное перемещение стола, мм 1120

Поперечное перемещение крестового суппорта, мм 345

Вертикальное перемещение консоли, мм 400

Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 15…415

Расстояние от оси горизонтального шпинделя до направляющих хобота, мм 160

Частота вращения  горизонтального шпинделя, оборотов/минуту 28 … 1400

Диапазон подач стола, мм/минуту продольных и поперечных 16 … 800

вертикальных 5 … 250

Скорость быстрого перемещения стола, мм/минуту продольного и поперечного 3150

вертикального 1000

Поворот стола в обе стороны, градусов ±45

Максимальный крутящий момент на шпинделе, Нм 1850

Мощность электродвигателей приводов, кВт Главного движения 11

Подачи стола 2.2

Наибольшая масса обрабатываемой детали с приспособлениями, кг 1500

Габаритные размеры, мм 2900 x 2325 x 2300

Масса станка с электрооборудованием, кг 4400
