Линию для производства гаек М20, М24, М30

Линия для производства гаек - система автоматизированного производства, специально разработанная для производства гаек различных М20, М24 и М30 размеров.

Характеристики:

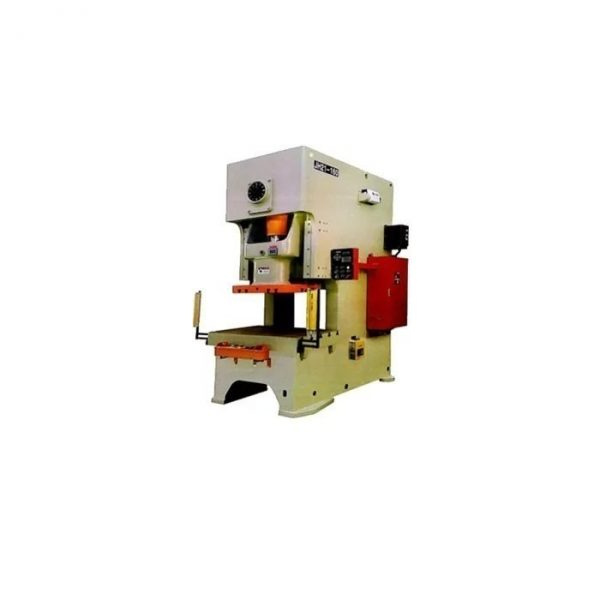

Кривошипный пресс

• Модель: JH21-160

• Максимальное усилие: 1600 кН

• Номинальный ход: 6 мм

• Ход ползуна: 180 мм

• Скорость постоянного хода: 55 раз/мин

• Максимальная высота штампа: 450 мм

• Величина регулирования высоты загрузочного штампа: 100 мм

• Расстояние от центра ползуна до штампа: 400 мм

• Расстояние между колоннами: 716 мм

• Размер нижней поверхности ползуна: 580 х 700 мм

• Диаметр отверстия хвостика:

• Диаметр: 70 мм

• Глубина: 100 мм

• Размер рабочего стола: 760 х 1175 мм

• Диаметр отверстия для отходов: 150 мм

• Толщина рабочего стола: 165 мм

• Расстояние от рабочего стола до пола: 900 мм

• Мощность электродвигателя: 15 кВт

• Вес: 13600


Робот (манипулятор)

• Модель: KS170-160C

• Производительность: До 43 шт/мин

• Функция ручного управления: Есть

• Расстояние между штампами: 170 мм

• Число ходов кривошипного пресса: 55 раз/мин

• Мощность: 2 кВт

• Давление воздуха: 0,6 МПа

• Напряжение: 380 / 220 В

• Габаритные размеры: 1600 х 100 х 1200 мм

• Вес: 1600 кг


Автоматическое устройство для подачи заготовок

• Модель: JXZ-2035

• Скорость загрузки: 40 шт/мин

• Напряжение питания: 380 В

• Пневматическое давление: 0,4 - 0,6 МПа

• Номинальная мощность: ≤ 1 кВт/ч

• Габаритные размеры: 2600 х 1900 х 1900 мм

• Вес: 1000 кг

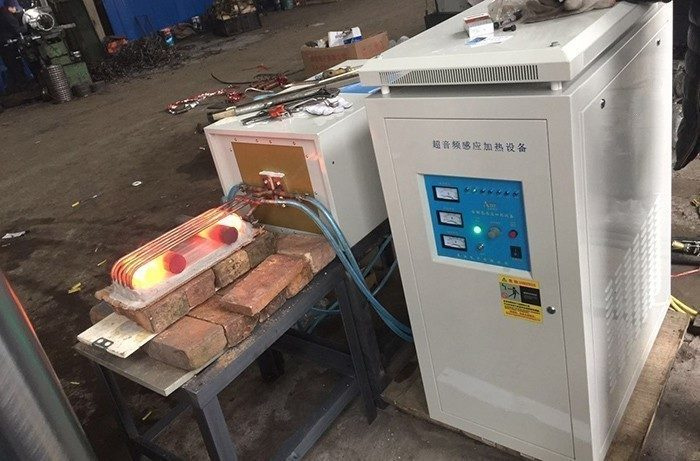

Электрическая индукционная печь

• Модель: YWT-160

• Номинальная входная мощность и максимальный ток: 160 кВт / 262 А

• Выходная мощность инвертора и выходной ток: 0,1-165 кВт/ 0,1-350 А

• Выходная частота инвертора: 6 - 15 кГц

• Рабочая температура: 800 - 1200 ℃

• Коэффициент мощности: Cosф 0,93-0,95

• Выходное напряжение инвертора: АС0-750 В

• Вес: 600 кг


Установка для охлаждения печи

• Модель: YWT-20

• Тип охлаждения: Водяное

• Расход: 20 м³/ч

• Охлаждающая способность: 100000 кКал/ч

• Мощность: 5 кВт

• Габаритные размеры: 2250 х 1000 х 2350 мм

• Вес пустой / в рабочем состоянии: 920 / 2760 кг
