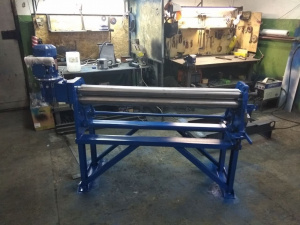

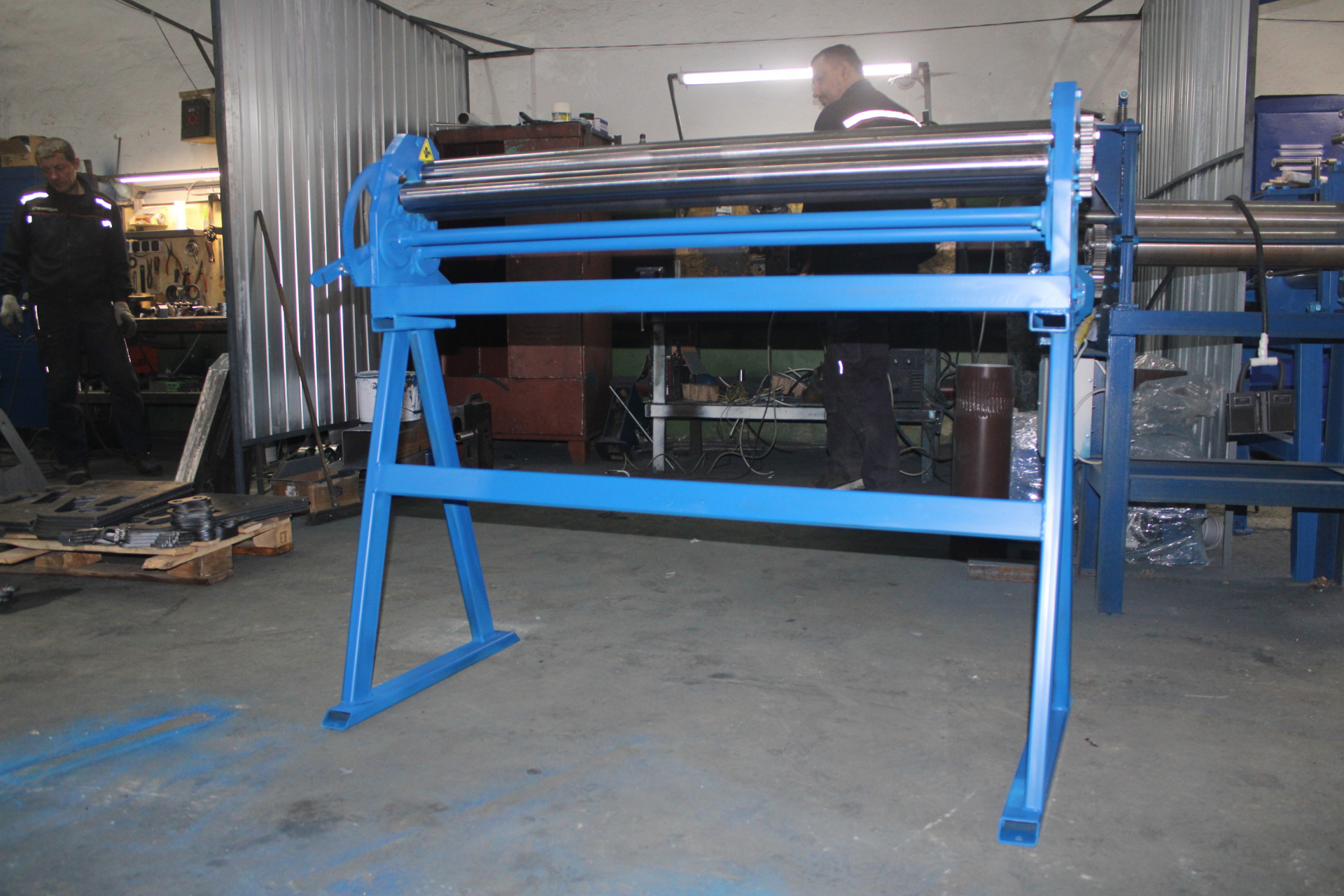

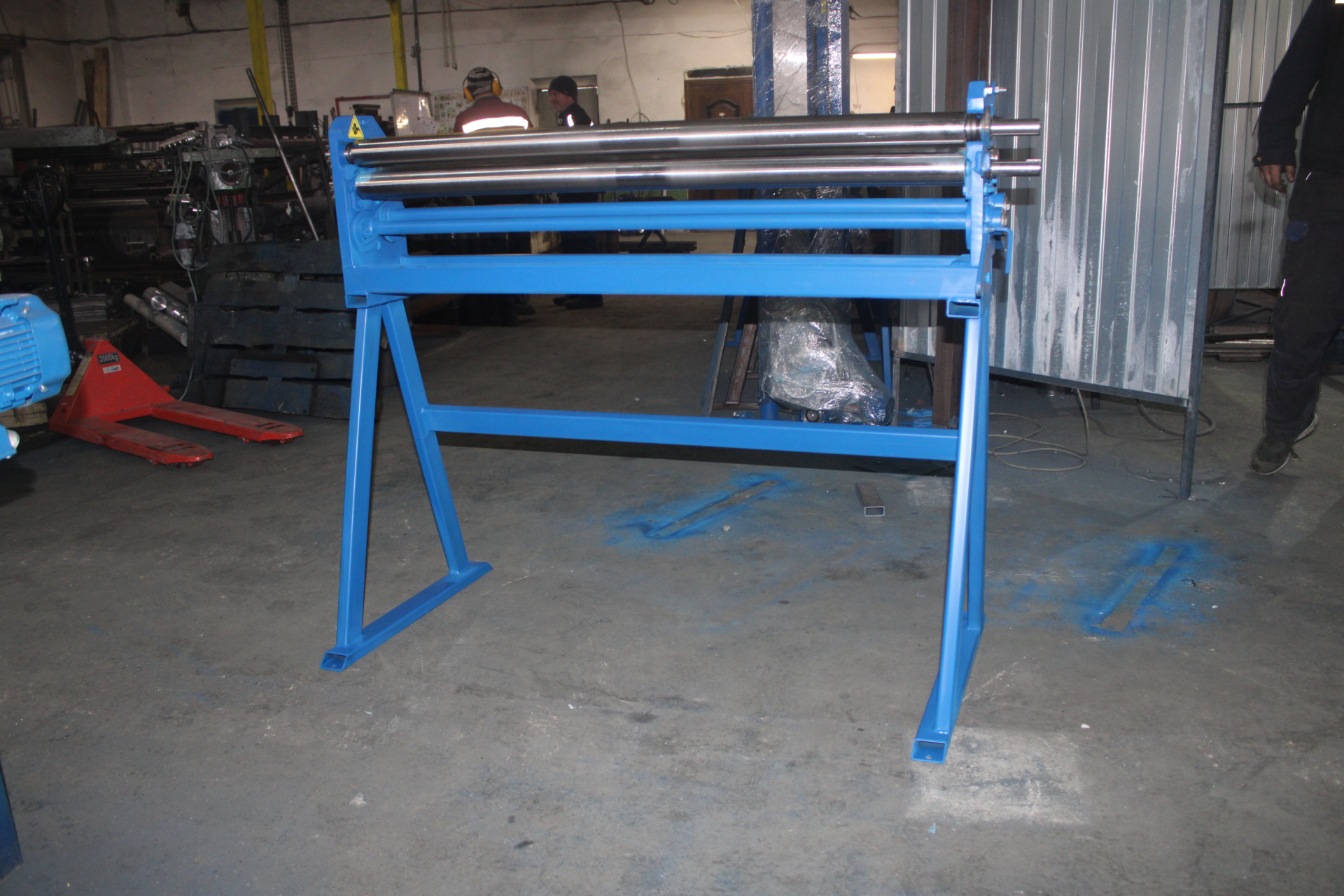

Вальцовочный ручной станок ВРА-1300х2мм

Вальцовочный трехвалковый ручной станок для листового металла ВРА-1300х2мм

• Ручные вальцы с ассиметричным расположением валов.
• Цельнометаллические валы
• Рабочая поверхность валов: 1300 мм
• Макс. толщина прокатываемой стали: 2 мм
• Диаметр валов: 85x85x85 мм
• Минимальный диаметр гибки листа: 110 мм
• Вальцовочный ручной станок ВРА 1300x2 мм
  • Все валы цельнолитые, из кругляка
  • Регулировка прижимного вала: храповый механизм
  • Предусмотрено быстрое изъятие верхнего вала для выгрузки заготовки;
  • Валы имеют центральное утолщение для компенсации их прогиба;

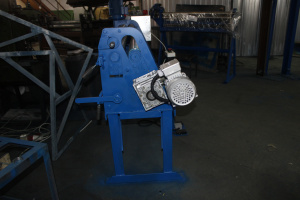

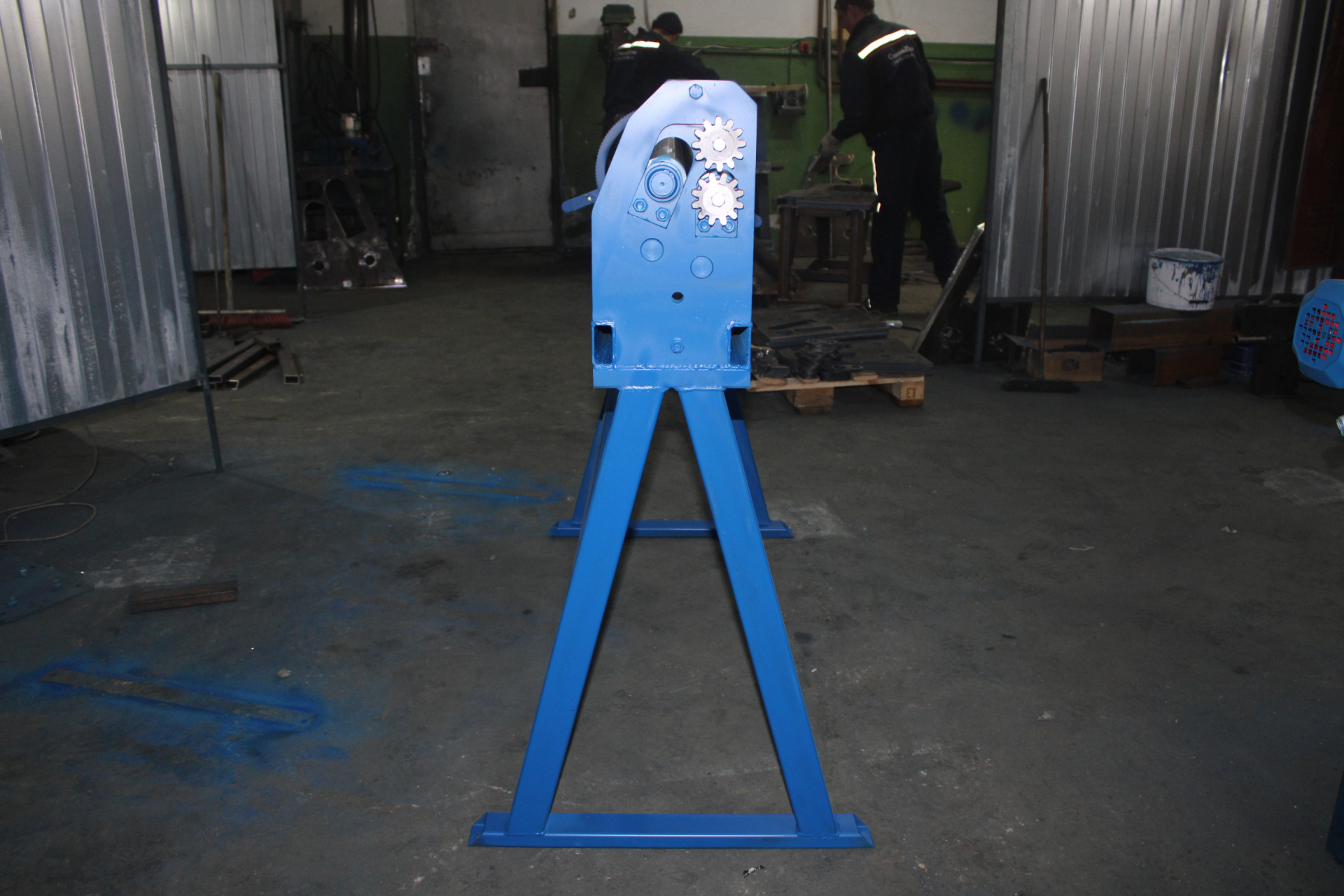

  • Вращение верхнего и нижнего валов посредством комбинированной шестерёнчатой передачи и червячного мотор-редуктора.
  • Регулировка заднего (бокового вала) на базе червячного редуктора с возможностью установки электродвигателя.
  • Асимметричная и симметричная конструкция станка

  Преимущества ручных трёхвалковых вальцев ВРА 1300x2 мм:

  1. В процессе обработки не происходит повреждения поверхности заготовки. Гарантия высокого качества готовых изделий;
  2. При изготовлении вальцовочных станков используются материалы высокого качества. Поэтому можно отметить, что предлагаемая техника обладает повышенной надёжностью и отличается износостойкостью.
  3. Станок удобен в работе. Два ведущих вала во избежание проскальзывания листа метала между валов, что делает обработку заготовок максимально комфортной;
  4. Станок находится в устойчивом положении. Возникающие производственные вибрации не оказывают существенного воздействия на точность решения поставленных задач. Крепление опорных ножек к полу выполняется при помощи анкерных болтов.
  5. Быстрая и удобная регулировка оборудования под выполнение необходимых технологических операций;
  6. В случае необходимости можно без проблем выполнить транспортировку станка. Для установки оборудования не требуется значительной производственной площади. В целом эта техника станет отличным решением для серийного производства. Радиусная гибка заготовок, станет простой и удобной операцией, которая не отнимает много времени и сил

  Принцип действия вальцовочного станка:

  1. В зазор между вращающимися цилиндрами поступает листовой металл;
  2. Совершается радиусная деформация заготовки. В результате получается изделие цилиндрической или конической формы;
  3. Когда нужно создать заготовку конической формы, то применяется торможение одного из краёв обрабатываемого листа, с помощью упора для конусов.
