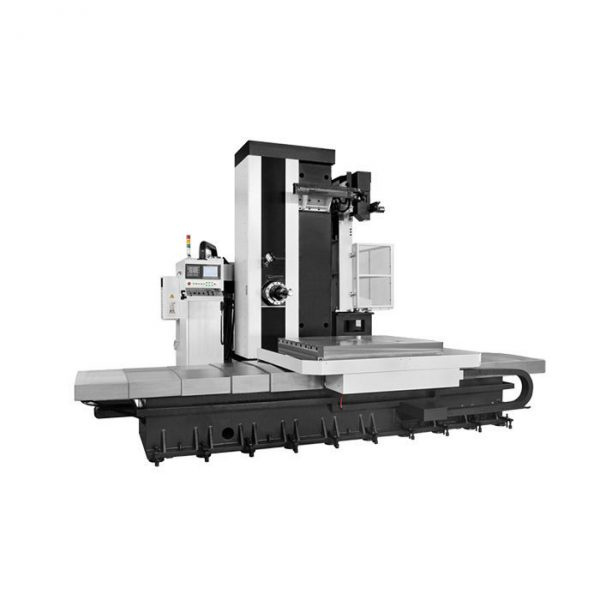

Горизонтально-расточный станок с ЧПУ SMTCL TK6513

Станок предназначен для обработки различных отверстий и ровных поверхностей как отдельных заготовок, так и в серийном производстве. Горизонтально-расточные станки предназначены не только для сверления, расточки и зенкерования, но а также для фрезерования и нарезания резьбы.

Характеристики:

• Модель: TK6513

• Размер рабочего стола: 1600 х 1400 мм

• Максимальная нагрузка на рабочий стол: 10000 кг

• Расстояние от центра шпинделя до рабочего стола: 100 - 1700 мм

• Максимальный ход рабочего стола (X): 2000 мм

• Максимальный ход колонны (Z): 1600 мм

• Максимальный ход передней бабки (Y): 1600 мм

• Максимальный ход шпинделя (W): 800 мм

• Угол поворота рабочего стола (B): 360°

• Скорость быстрого хода рабочего стола (X): 9000 мм/мин

• Скорость быстрого хода колонны (Z): 9000 мм/мин

• Скорость быстрого хода передней бабки (Y): 9000 мм/мин

• Скорость быстрого хода шпинделя (W): 3000 мм/мин

• Скорость быстрого поворота рабочего стола (B): 1 об/мин

• Скорость рабочего хода рабочего стола (X): 1 - 6000 мм/мин

• Скорость рабочего хода колонны (Z): 1 - 6000 мм/мин

• Скорость рабочего хода передней бабки (Y): 1 - 6000 мм/мин

• Скорость рабочего хода шпинделя (W): 1 - 3000 мм/мин

• Скорость рабочего поворота рабочего стола (B): 0 - 1 об/мин

• Диаметр отверстия шпинделя: 130 мм

• Конусность шпинделя: JT50 (7:24)

• Скорость вращения шпинделя: 10 - 2000 об/мин

• Мощность двигателя шпинделя: 25 (30) кВт

• Максимальный крутящий момент шпинделя: 2500 (3000) Нм

• Максимальное усилие шпинделя: 20000 Н

• Точность позиционирования по оси X / Z / Y / W: 0.020 мм (стандарт JB/T4373.1-2019)

• Точность позиционирования по оси B 360°: 10 с

• Точность позиционирования по оси B 4×90°: 6 с
• Точность повторного позиционирования по оси X / Z / Y: 0.013 мм (стандарт JB/T4373.1-2019)
• Точность повторного позиционирования по оси W: 0.018 мм (стандарт JB/T4373.1-2019)

• Точность повторного позиционирования по оси B 360°: 6 с

• Система ЧПУ: Siemens Sinumerik 828D

• Параметры электропитания: 85 кВА / 380 В / 50 Гц

• Габаритные размеры: 6680 х 7030 х 4400 мм

• Вес: 37000 кг
