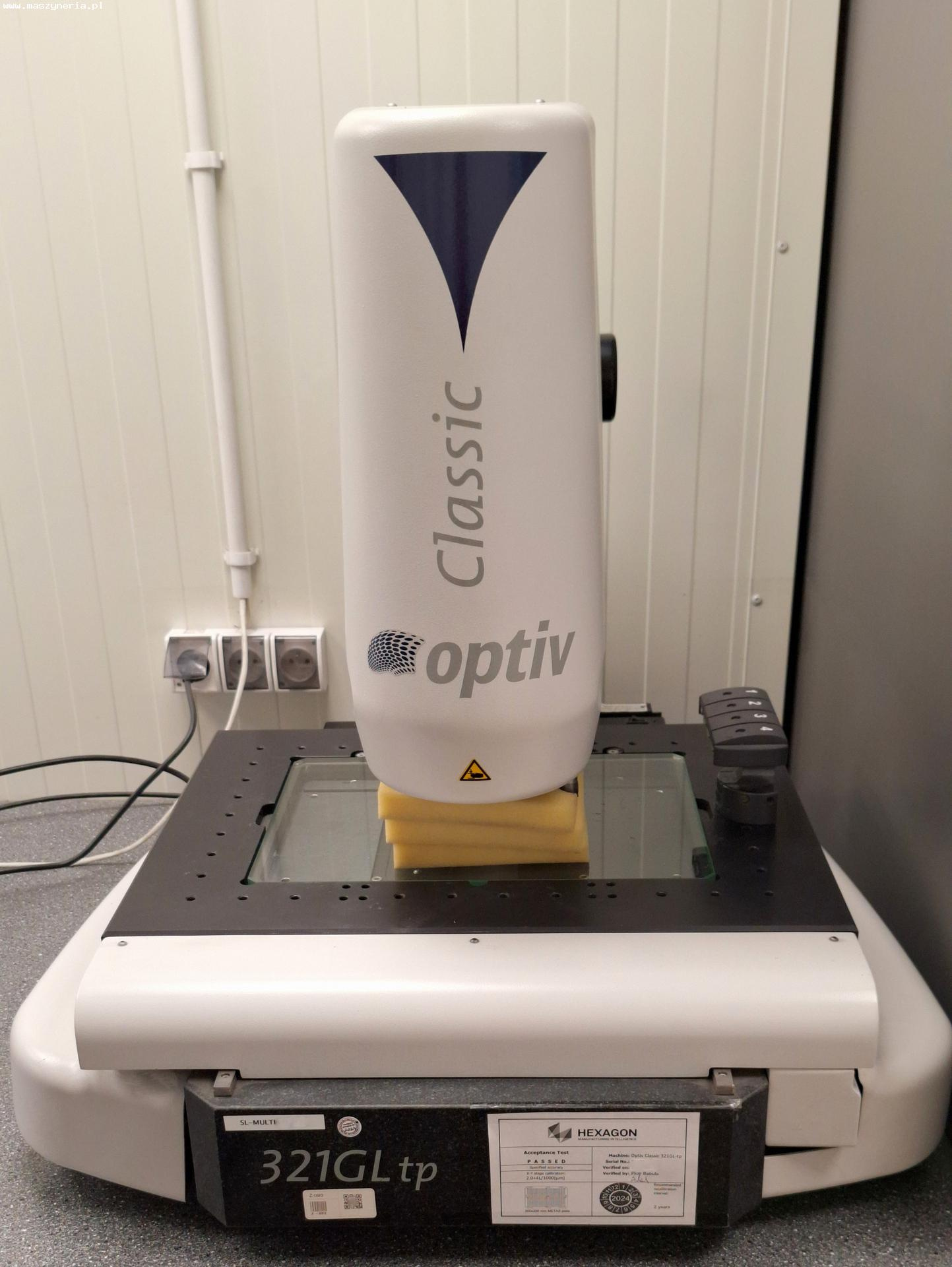

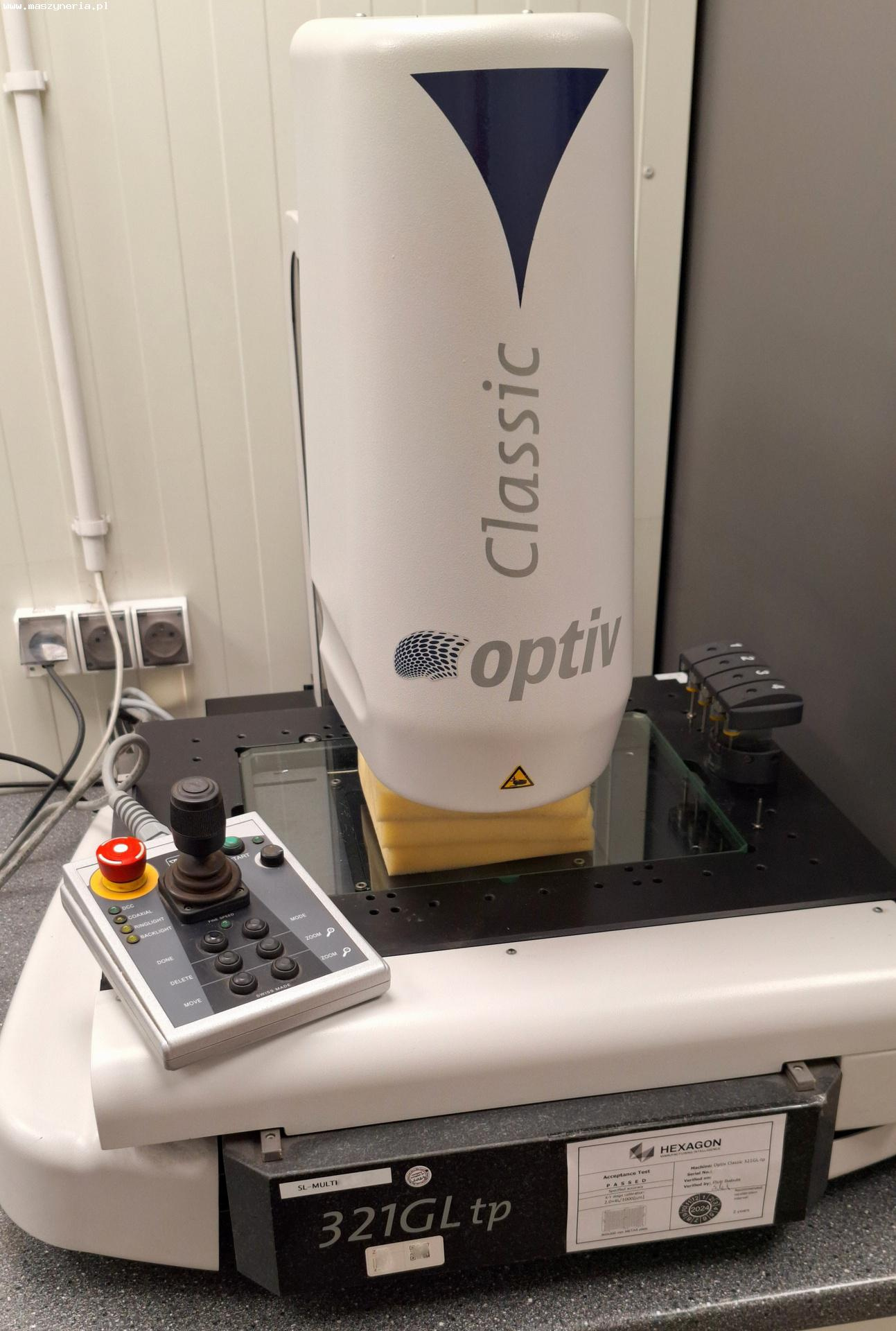

Оптическая измерительная машина HEXAGON OPTIV CLASSIC 321 GL tp

Оптическая измерительная машина HEXAGON OPTIV CLASSIC 321 GL tp была построена в 2009 году в Швейцарии.

Технические характеристики измерительной машины HEXAGON OPTIV CLASSIC 321 GL tp

• скорость подачи по оси X/Y/Z: 230/200/150 мм
• максимальная скорость подачи по осям X,Y,Z: 160 мм/с
• максимальный вес заготовки: 20 кг
• измерительная система: инкрементная, оптико-электронная система измерения длины
• разрешение измерения: 0,05 мкм
• точность измерения по оси X,Y (оптический датчик): Ex, Ey = (1,6 + L/250) µm
• точность измерения по оси XY (оптический датчик): Exy = (2,0 + L/250) µm
• точность измерения по оси X,Y (сенсорный датчик): Ex, Ey = (2,0 + L/250) µm
• точность измерения по оси XY (контактный триггерный датчик): Exy = (2,5 + L/250) µm
• точность измерения по оси Z (контактный триггерный датчик): Ez = (2,9 + L/200) µm
• поле зрения со стандартным объективом: от 1,13 x 0,85 мм до 6,4 x 4,8 мм
• максимальная потребляемая мощность: 120 W
• допустимый градиент температуры окружающей среды: 0,8 °C/ч, 1,0 °C/д, 0,6 °C/м
• температура окружающей среды: 20 °C ± 1 °C
• питание: 110-240 ± 10 % В; 50/60 Гц
• размеры (Д х Ш х В): 705 х 986 х 890 мм
• вес машины: 170 кг

Оснащение измерительной машины HEXAGON

• 3-осевой микропроцессорный ЧПУ с векторным управлением траекторией движения
• метрологическое программное обеспечение: PC-DMIS Vision
• датчик технического зрения для бесконтактного измерения самых маленьких и точных компонентов
• CCD-камера с 6,5-кратным моторизованным зумом с ЧПУ
• сервомоторы DC

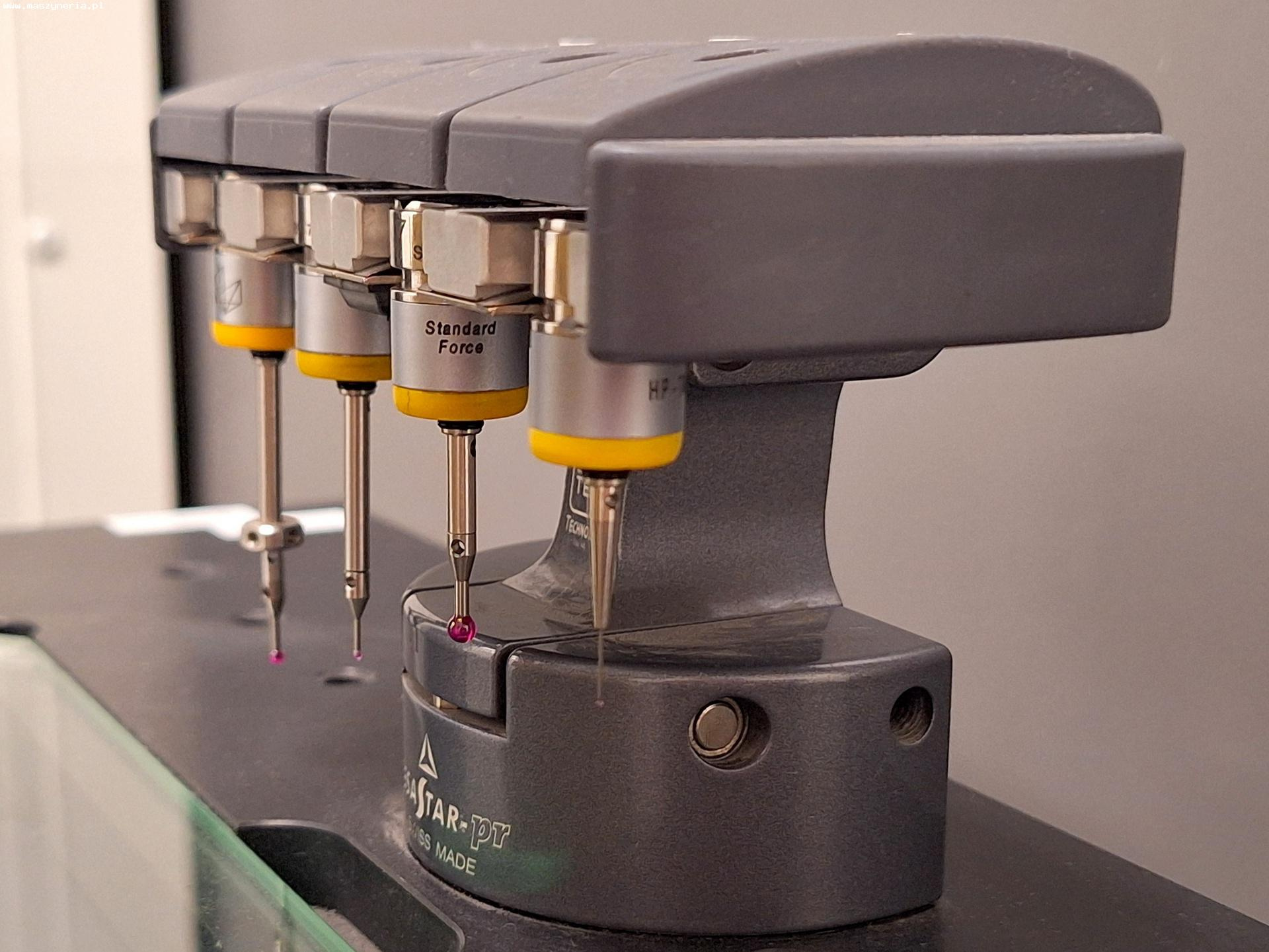

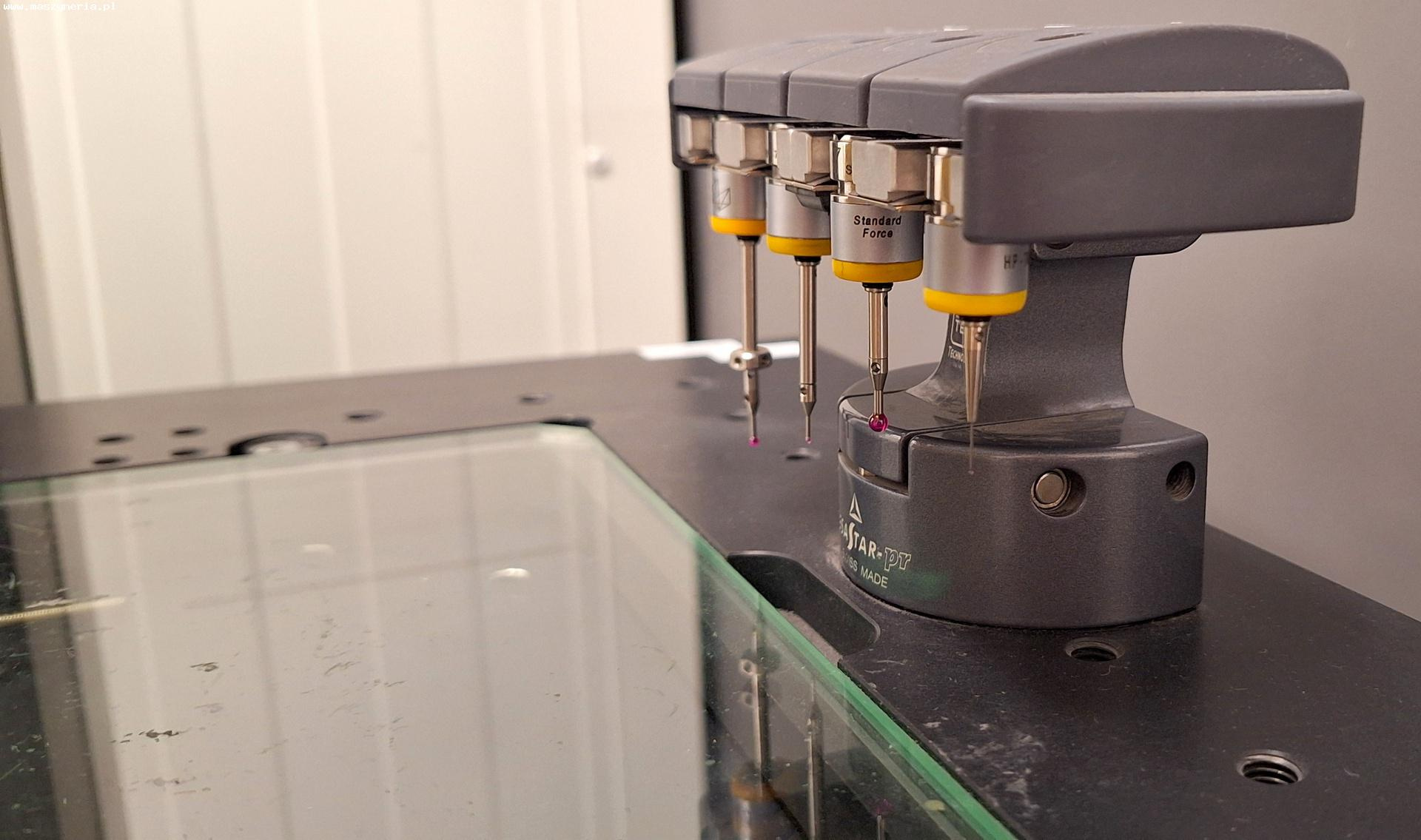

• модульное устройство смены датчиков: TESASTAR-pr
• линейные направляющие по всем осям
• коаксиальный LED верхний свет (белый LED)
• LED задний свет (зеленый светодиод + рассеивающая пластина)
• многосегментная светодиодная кольцевая подсветка
