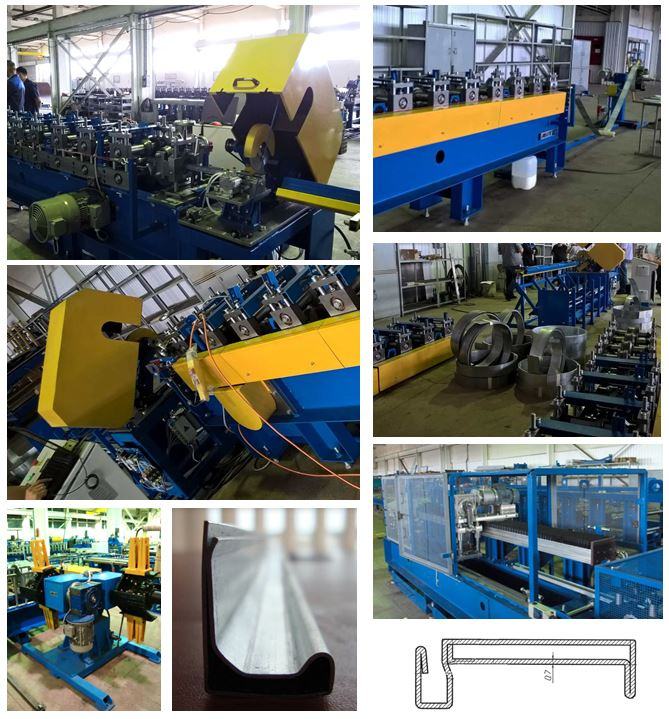

Линии профилирующие ЛПШР100 – специализированная серия модульных линий с быстросменным инструментом и отрезной дисковой пилой (отрезка с остановкой либо без остановки летучим резом на базе линейного электродвигателя) с обеспечением скорости профилирования 50-60 м/мин для производства качественных шинореек (20, 30 и т.д.) воздуховодов и других закрытых, открытых армирующих профилей.
Параметры исходного материала: cталь 0,8пс, 0,8ю, 08, тонколистовая оцинкованная в рулонах с непрерывных линий по ГОСТ 14918 для холодного профилирования
- толщина, мм 0,45…0,8
- ширина, мм 78…85, 100…105
- наружный диаметр рулона, мм не более 1200
- внутренний диаметр рулона, мм 500…600
- масса рулона, кг не более 600
Линия обеспечивает остановку профиля для отрезки с точностью +/- 0,25 - 2 мм
Профилирующие ролики выполнены из высокопрочной износоустойчивой стали 9ХС с последующей закалкой и отпуском.
Сопровождающая техническая документация (на русском языке)
• Руководство по эксплуатации и обслуживанию;
• Общие технические чертежи (чертежи сборки основных групп);
• Электронные и электрические, пневматические, гидравлические схемы;
• Во избежание несанкционированного изменения программного обеспечения исходники программы управления линией передаются после окончания гарантии на оборудование. В гарантийный период обеспечивается удаленная сервисная поддержка программного обеспечения.
• Список ЗИП.
• Декларация соответствия линий профилирующих, машин упаковочных требованиям техническим регламентам Таможенного союза «О безопасности низковольтного оборудования ТР ТС 004/2011, «О безопасности машин и оборудования» ТР ТС 010/2011, «Электромагнитная совместимость технических средств» ТР ТС020/2011
Эстетические, эргономические требования
• Оборудование линии должно быть удобно в эксплуатации и обслуживании;
• Рабочее место оператора должно находиться в зоне, обеспечивающей наблюдение за работой основных составляющих линии;
• Рама RAL 5005 синий; подвижные части и защитные экраны: RAL1023 (желтый); Корпусы шкафов и пультов электрической части: RAL7035 (серый) (не окрашиваем в другие цвета)
Условия эксплуатации
• Условия эксплуатации линии – УХЛ 4.2 по ГОСТ 15150.
• Гарантийный срок эксплуатации, месяцев (исчисляется с момента подписания акта приемки изделия) 12 месяцев
• Гамма процентный режим работы в течение суток для линии составляет =85%. 15% времени необходимо будет затрачивать на периодическое техническое обслуживание в соответствии с графиком ППР (предоставляется после разработки конструкторской документацией линией).
• К работе на линии должен допускаться специально подготовленный обслуживающий персонал.
• Количество операторов – 1-2.
Производство (ООО «Инженерный центр «АМТинжиниринг», г. Минск)
• Собственное производство; собственное проектирование линии профилирующей, профилирующего инструмента, системы управление линией; изготовление основных узлов профилирующего инструмента, валов, рамы, отрезных, перфорирующих узлов;
• Сервисная служба и сервисная поддержка: ООО «Инженерный центр «АМТинжиниринг»
