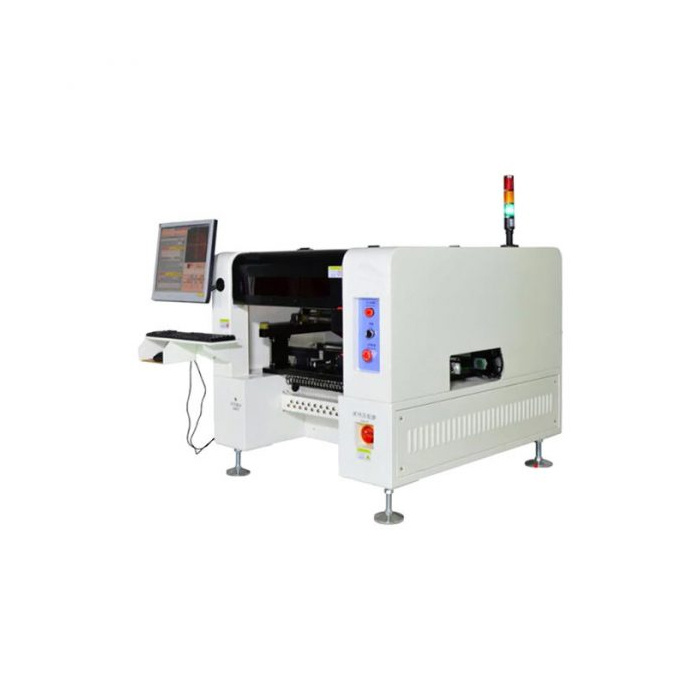

Автоматический установщик SMD компонентов HW-T4-50F

Характеристики:

• Модель: HW-T4-50F
• Количество питателей: 44 / 50
• Количество поддонов: 48 видов
• Количество установочных головок: 4 шт
• Средняя мощность: 400 Вт
• Точность позиционирования камеры: 0,01 мм
• Повторяющаяся точность монтажа: 0,02 мм
• Диапазон буфера сопла: 4,5 мм
• Электропитание: 220 В, 50 - 60 Гц
• Давление сжатого воздуха: 0,5 - 0,6 МПа
• Двигатель: SIGRINER, Германия
• Максимальная площадь установки печатной платы:
• 350 х 190 мм (50 уровней материала) спереди 25 сзади 25
• 350 х 260 мм (44 уровня материала) спереди 25 сзади 19
• Минимальная площадь установки печатной платы:
• Длина: 35 мм
• Ширина: 45 мм
• Максимальный диапазон перемещения XY: 629 х 679 мм
• Максимальный диапазон перемещения по оси Z: 20 мм
• Максимальная высота монтируемых компонентов: ≤ 5 мм
• Тип питателя:
• CL совместим с пневматическими и электронными кормушками 8, 12, 16, 24, 32
• Питатель диаметром 44 мм, вибрационный питатель и т.д.
• Максимальная скорость размещения:
• Самая быстрая производительность 7500 шт/ч (с включенным зрением)
• Средняя производительность 6 500 шт/ч (с включенным зрением)
• Режим передачи X/Y:
• Высокоточный ходовой винт TBI
• Тайваньская сверхмощная линейная направляющая DINGHAN
• Направляющая привода оси Z: Тайваньская высокоточная линейная направляющая HIWIN
• Сопло источника вакуума: Генератор вакуума (Япония, CKD)
• Операционная система: Полностью автоматическая операционная система для размещения оборудования, разработанная независимой компанией Huawei GUOCHUANG
• Угол компонента: 0 - 360° под любым углом, синхронное вращение во время движения
• Режим работы X/Y: Интеллектуальная линейная связь ускорения и замедления по кривой поставляется с алгоритмом линейной интерполяции
• Режим подачи пластины: Трехэтапный ввод шаблона, автоматическое подключение слева направо, автоматическое позиционирование платы
• Визуальный дисплей: 17-дюймовый промышленный дисплей управления
• Режим программирования: Импорт файлов координат, автоматическое программирование одним щелчком мыши, планирование оптимального пути
• Определите количество камер: 1 камера MARK, 4 камеры высокоскоростного распознавания, 1 высокоточная камера
• Режим регулировки направляющей: Ручной + электрический
• Сигнал открытия крышки: Снижение скорости или отключение
• Применимый диапазон монтажа:
• Подходит для 0201, 0402, 0603, 0805, 1206, светодиодных ламп, вторичных ламп
• Трубка, транзистор, SOT, QFP, BGA и т. д. с расстоянием между контактами более 0,3 мм в диапазоне 40*40 мм
• Габаритные размеры:
• Рабочий стол: 1140 х 900 х 800 мм без ножек (1300 х 1450 х 1100 мм после упаковки)
• Вертикальные: 900 х 1140 х 1300 мм без ножек (1100 х 1540 х 1340 мм после упаковки)
• Вес:
• Рабочий стол: 210 кг
• Вертикальный: 280 кг
