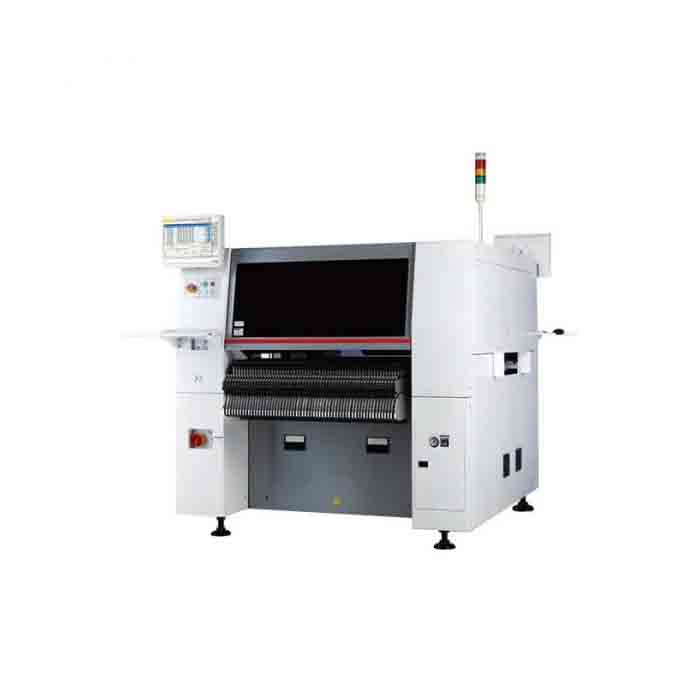

Автоматический установщик SMD компонентов SM471Plus

Характеристики:

• Модель: SM471Plus
• Способ центрирования: Летающая камера
• Количество питателей: 10 питателей х 2 порта
• Скорость размещения (оптимальная): 78000 шт/час
• Точность размещения:
• Чип: ± 40 мкм при ± 3 σ
• QFP: ± 50 мкм при ± 3 σ
• Диапазон компонентов:
• Летающая камера: Микросхема IC, разъем BGA, CSP 0402 ~ 14 мм ИС
• Максимальная высота: 12 мм
• Минимальный размер печатной платы: 50 х 40 мм
• Максимальный размер печатной платы:
• Однополосная: 510 х 460 х мм / 610 х 460 мм (опция)
• Двухполосная: 460 х 250 мм / 610 х 250 мм (опция)
• Толщина печатной платы: 0,38 - 4,2 мм
• Емкость устройства подачи (стандарт 8 мм) (док-тележка): 120 / 112 шт
• Напряжение: 200 / 208 / 220 / 240 / 380 / 415 В
• Частота: 50 / 60 Гц
• Количество фаз: 3 фазы
• Мощность: 5,0 кВА
• Давление воздуха: 0,5 - 0,7 МПа
• Расход воздуха:
• 5,0 - 7,0 кг/см2
• 350 Нℓ/мин
• 50 Нℓ/мин (вакуумный насос)
• Габаритные размеры: 1650 х 1690 х 1485 мм
• Вес: Около 1820 кг
