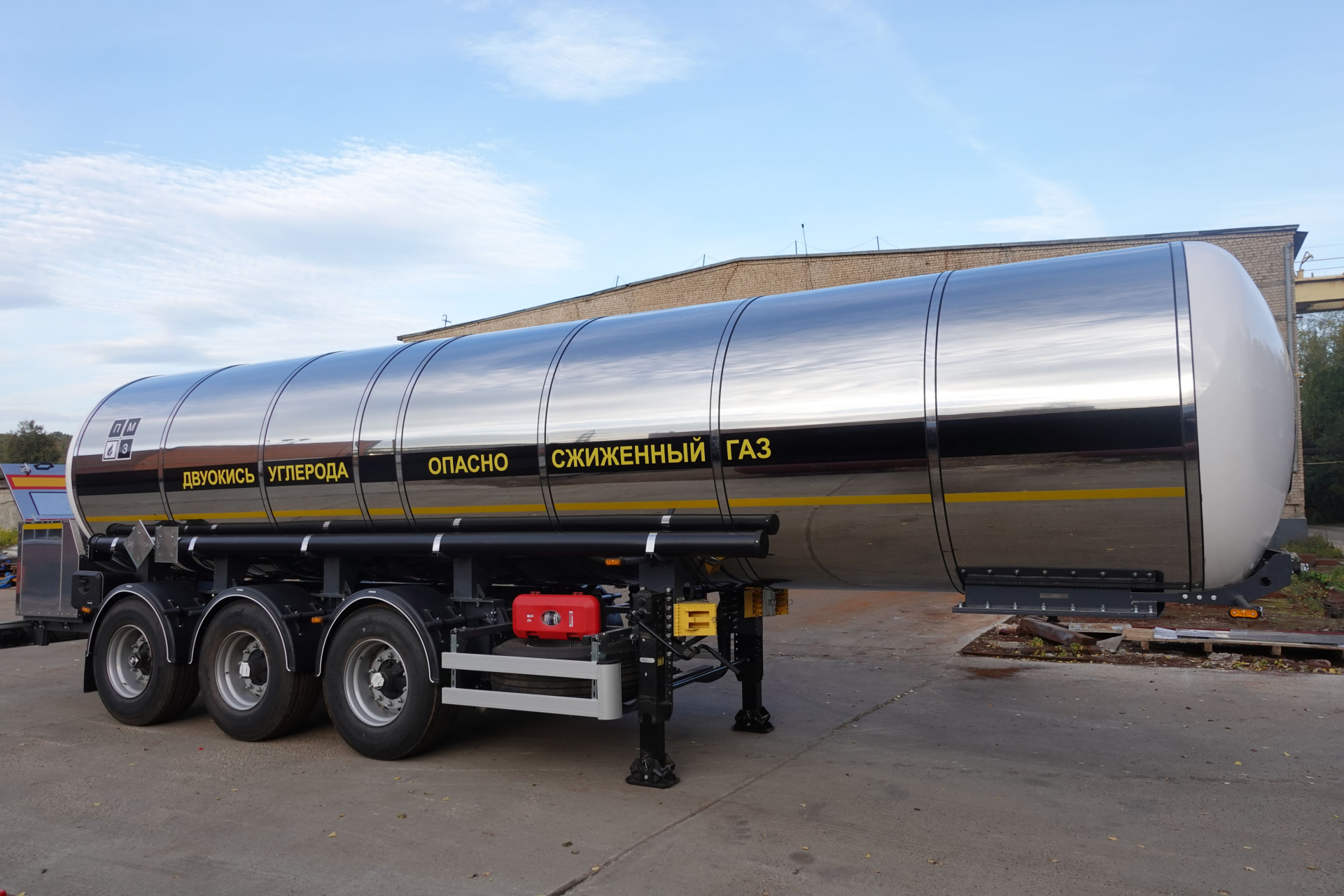

ЦЖУ (Автоцисцерна для жидкой углекислоты)

Коммерческое наименование

Полуприцеп PRIZMA

Тип

783843

Назначение

Цистерна для перевозки и кратковременное хранения низкотемпературной жидкой  двуокиси углерода

СОСУД

Форма сосуда

Цилиндрическая постоянного сечения

Номинальный объем

20 000 литров

Рабочий объем

19 200 литров

Рабочее давление

2,0 МПА

Рабочая температура среды

- 43,7 … - 18,6 С°

Материал сосуда

Сталь 09Г2С

Толщинка стенки сосуда

Не менее 12 мм

Конструкция сосуда

Самонесущий

Термоизоляция

200 мм жесткого пенополиуретана

Наружный кожух

Зеркальная нержавеющая сталь AISI 304 толщиною 0,8 мм

ОБОРУДОВАНИЕ

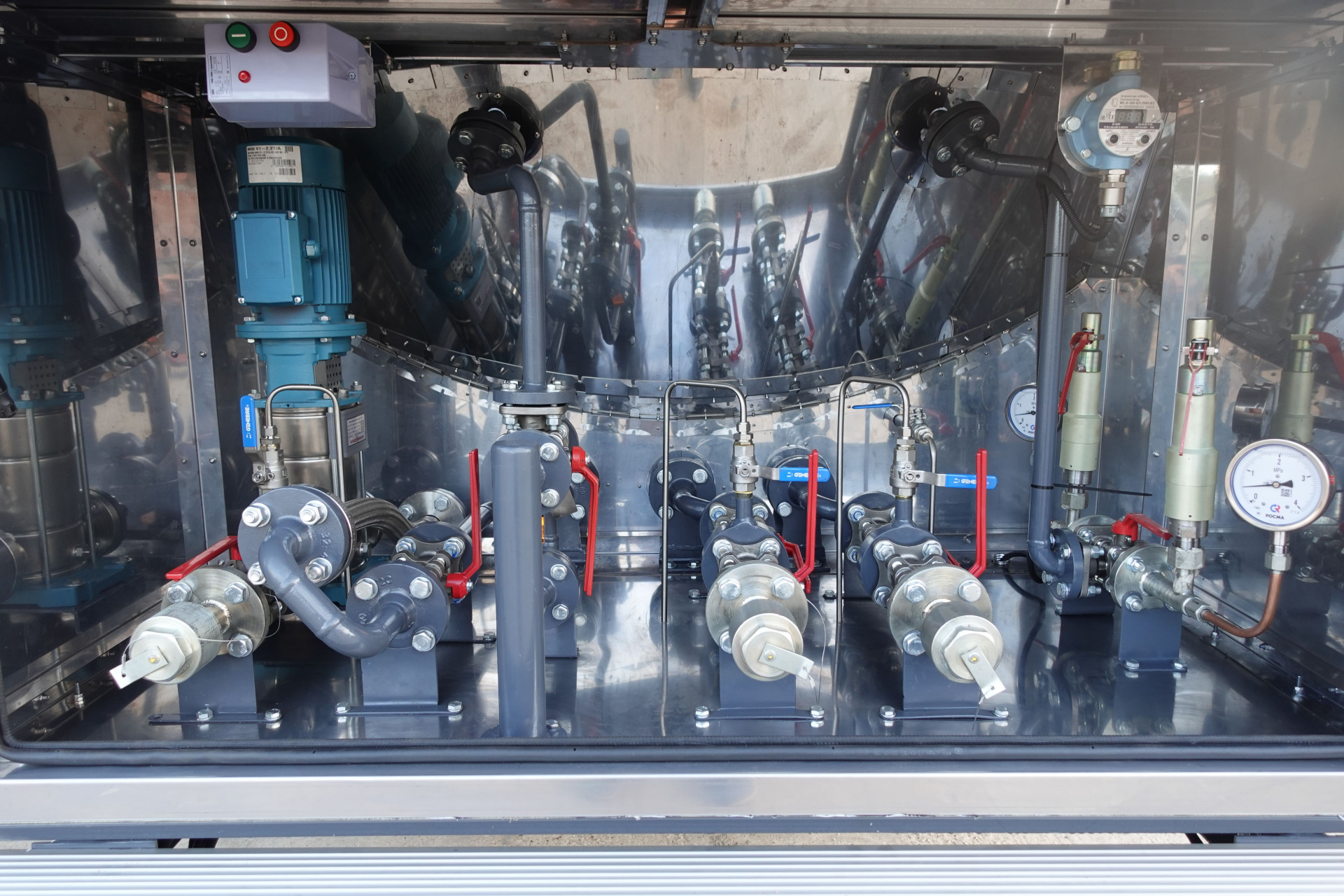

Технологический отсек

Изолированный, расположен в задней части полуприцепа. Изготовлен из нержавеющей стали AISI430 толщиною 1,5 мм

Уровнемер

ПМП-118 с электронным индикатором уровня МСК-500

Запорная арматура

Краны шаровые нержавеющие Ду20.. Ду32

Предохранительная арматура

Клапан предохранительный – 2 шт.,

Мембрана предохранительная – 2 шт.

Насосное оборудование

Станция перекачивающая углекислотная УПС-13Т (электропривод, 2,2 кВт, 380В, производительность до 13 т/час)

ХОДОВАЯ ЧАСТЬ

Тип подвески

Пневматическая

Производитель осей

BPW

Количество осей

3 шт.,  г/п 9 тонн

Наличие подъемной оси

Есть

Управление подъемной осью

Автоматическое

Тормозная система

WABCO

Тип тормоза

Барабанный

Количество шин/колес

6/6 +1 запасное

Производитель/размерность шин

CORDIANT_PROFESSIONAL 385/65/22,5

Производитель/тип шкворня

2” международного типа

Высота ССУ

1150 мм

Производитель/грузоподъемность опорных лап

BPW (Германия), двухскоростные, г/п 24(50) тонн

ВЕОВЫЕ ХАРАКТЕРИСТИКИ

Снаряженная масса

12 500 кг

Полная масса

31 500 кг

Нагрузка на ССУ тягача

9 000 кг

Нагрузка на ось/тележку

7 500/22 500 кг
