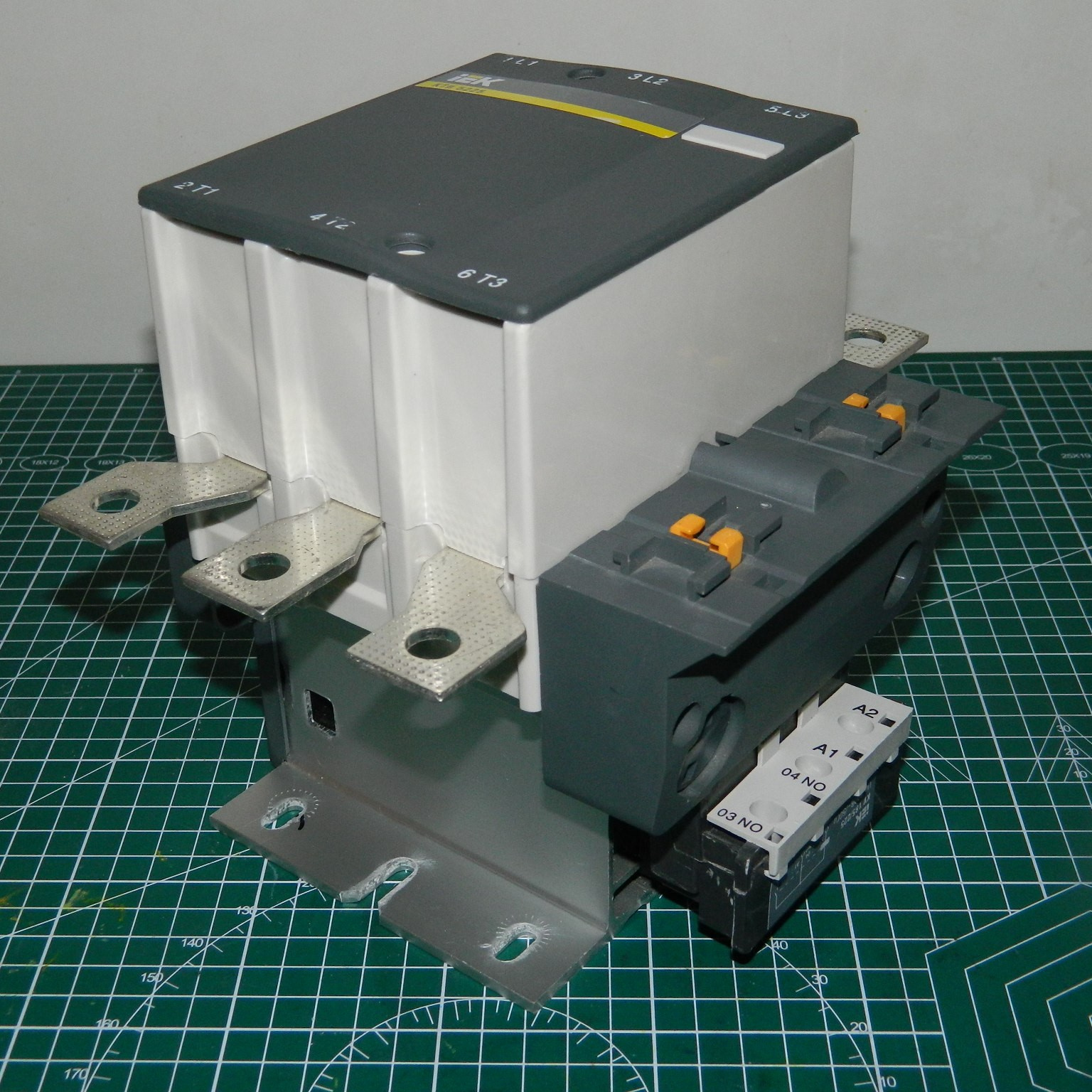

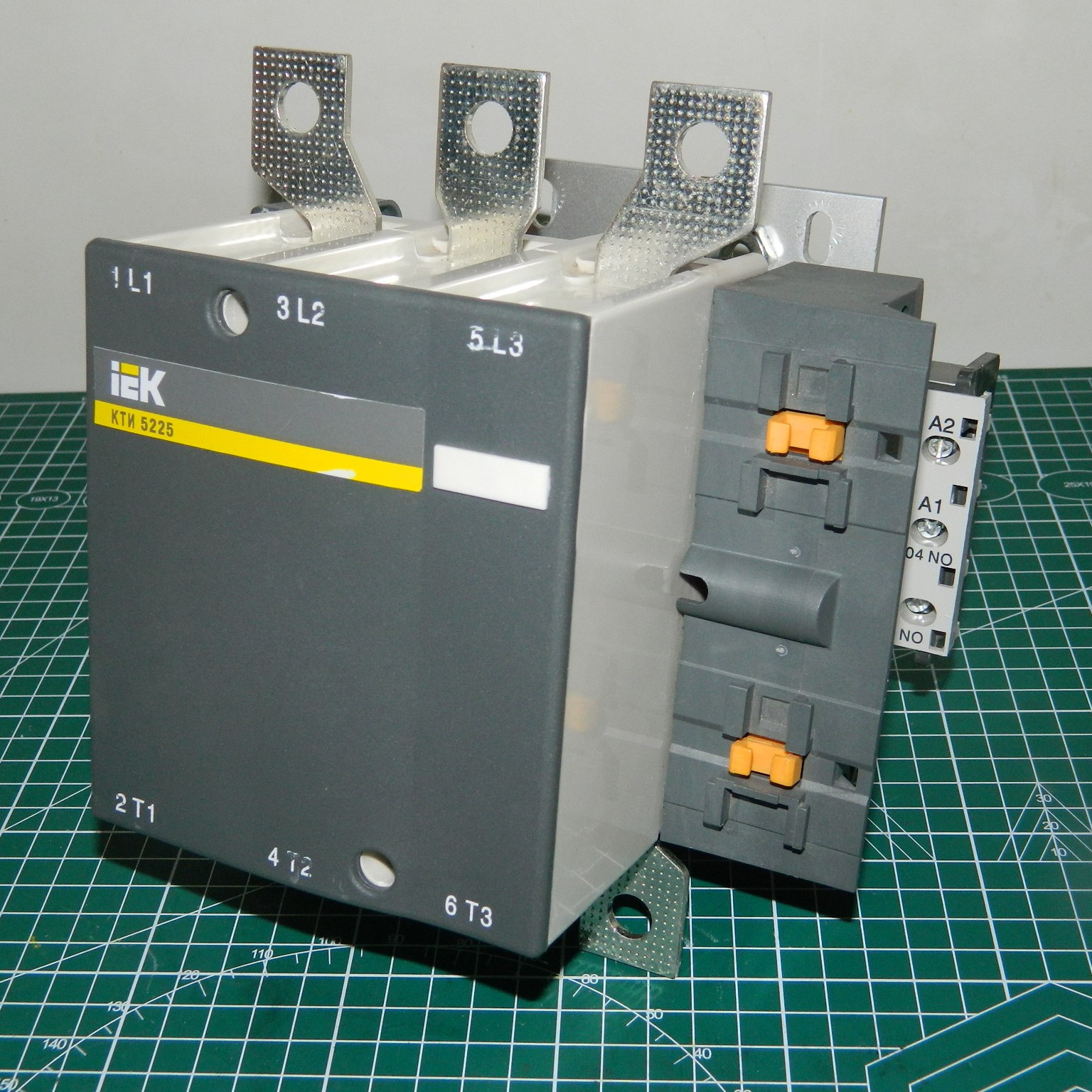

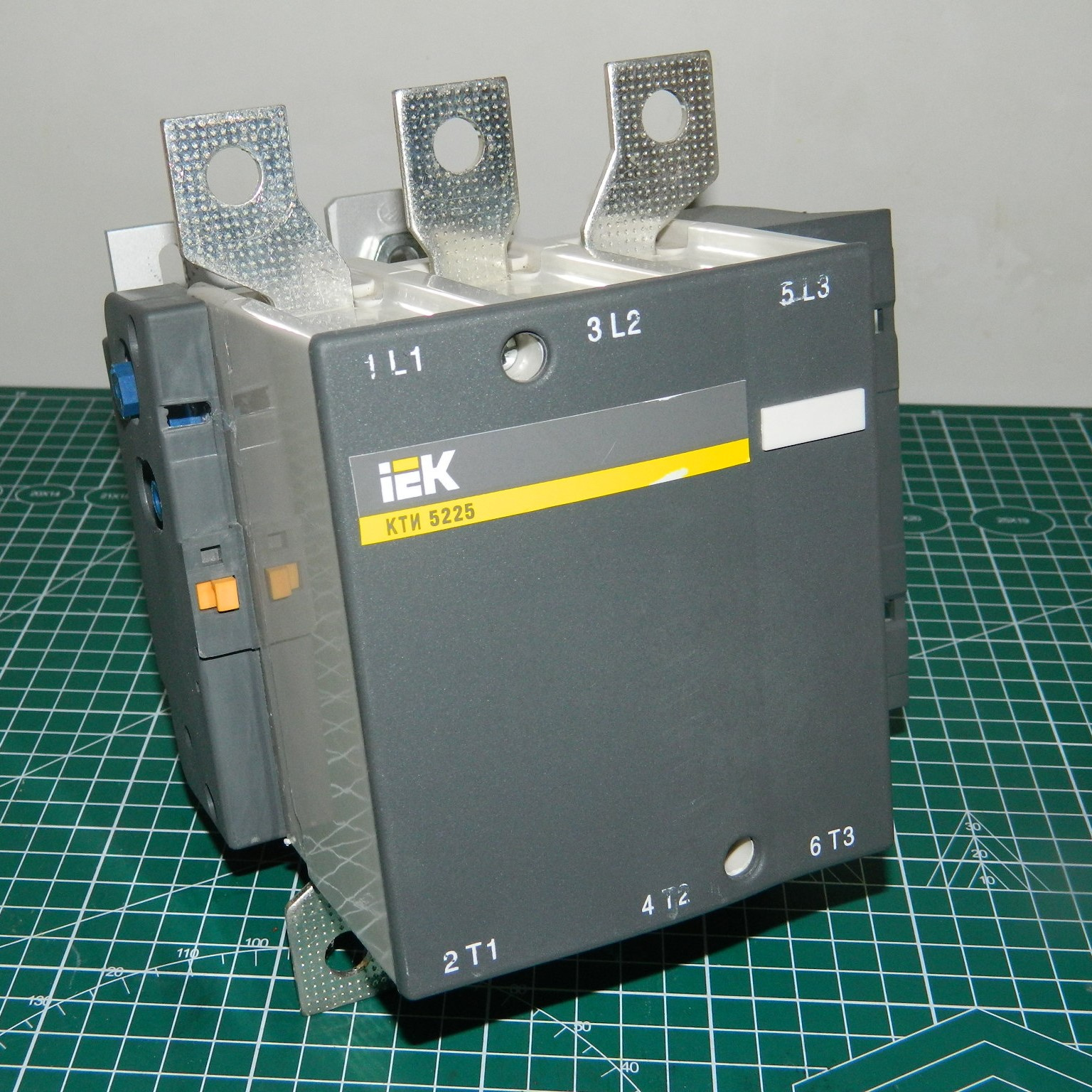

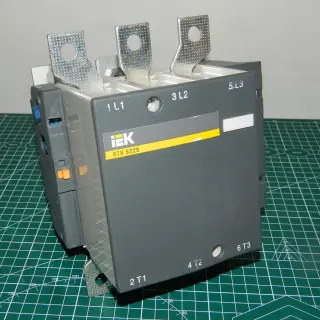

Контактор IEK КТИ-5225 225А (KKT50-225-400-10)

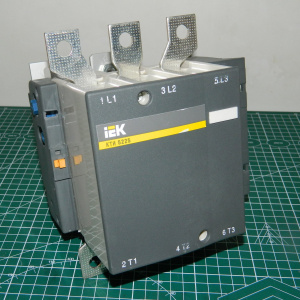

Контактор iEK КТИ 5225 400 Вольт (до 660В) 225 А (315 А) электромагнитный для АВР.

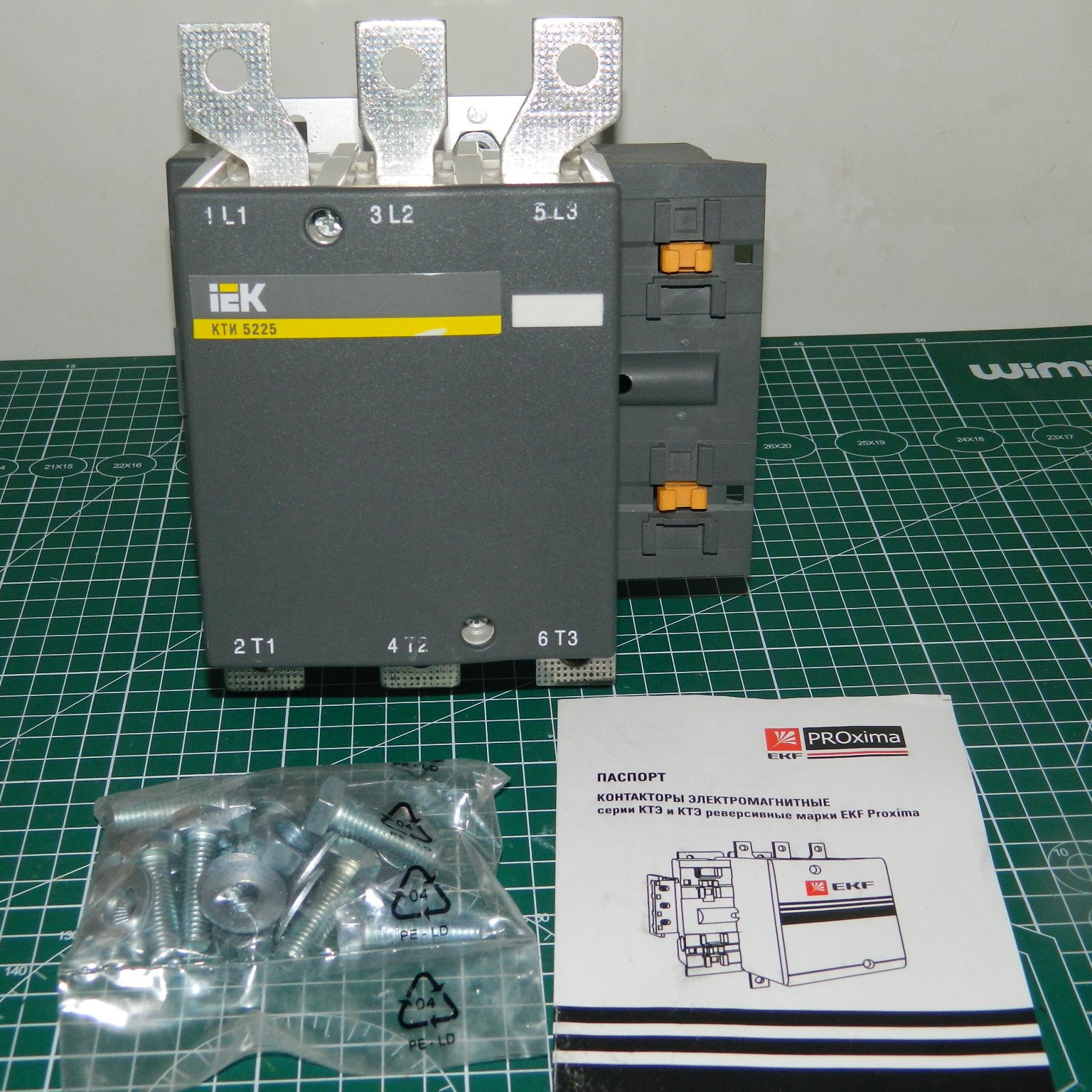

Новый, не монтировался, паспорт в комплекте. Цена снижена из-за отсутствия заводской коробки и крепежных болтов.

Отправка по России транспортной компанией в надёжной упаковке. Возможна оплата по безналу.

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

Технические характеристики

Номин напряжение питания цепи управ Us AC 50 Гц: 400 В

Номин напряж питания цепи управ Us пост тока DC: - В

Номин рабочий ток Ie 400 В: 225 А

Тип подключения вспомогат цепей: Винтовое соединение

Кол-во вспомогат норм разомкнутых-НО конт: 1

Номин раб напряжение переменного тока Ue: 230; 400; 660 В

Номин напряжение изоляции Ui: 1000 В

Номин импульсное напряжение: 8 кВ

Условный тепловой ток Ith при АС-1: 315 А

Номин мощность при AC-3 230 В: 63.0 кВт

Номин мощность при AC-3 400 В: 110.0 кВт

Номин мощность при AC-3 660 В: 129.0 кВт

Макс кратковременная нагрузка: 1800 А

Условный ток короткого замыкания Inc: 10000 А

Защита от сверхтоков - предохр gG: 315 А

Мощность рассеяния при Ie АС-3: 16 Вт

Мощность рассеяния при Ie АС-1: 32 Вт

Момент затяжки: 35 Нм

Шина двойная - каждая размером: 32х4 мм

Метрический диаметр винта: 10 мм

Диапазоны напряж управления при срабатыв Uc: 0,8...1,1

Диапазоны напряж управления при отпускании Uc: 0,35......0,55

Время срабатывания при замыкании: 20...35 мс

Время срабатывания при размыкании: 7...15 мс

Комутационная износоуст при АС-1: 0,4 млн циклов

Комутационная износоуст при АС-3: 0,7 млн циклов

Сечение провода с наконечником: 185 мм²

Гибкий кабель 1 или 2 провода: 1...4 мм²

Гибкий кабель с наконечником 1 пров: 1...4 мм²

Гибкий кабель с наконечником 2 пров: 1...1,25 мм²

Жесткий кабель без након 1 или 2 пров: 1...4 мм²

Кол-во дополнительных контактов: 1

Степень защиты - IP: IP00

Тип монтажа: Монтажная панель/плата

Климатическое исполнение: УХЛ3

Температура эксплуатации: -45...+55 °C

Доп конт - Номин напряжение Un AC: ≤ 660 В

Доп конт - Номин напряжение изоляции Ui: 660 В

Доп конт - Ток термической стойкости In: 10 А

Доп конт - Защита от сверхтоков - предохр gG: 10 А

Доп конт - Макс кратковременная нагрузка: 100 А

Доп конт - Сопротивление изоляции: > 10 мОм

Тип напряжения управления: Переменный (AC)

Количество полюсов: 3

Повторно-кратковр режим: 120 циклов оперирования в час

Доп конт - Момент затяжки: 1.2 нм

высота 197 мм

ширина 168,5 мм

глубина 181 мм

масса 4.55 кг

(размеры и масса указаны с учётом металлического крепления)
