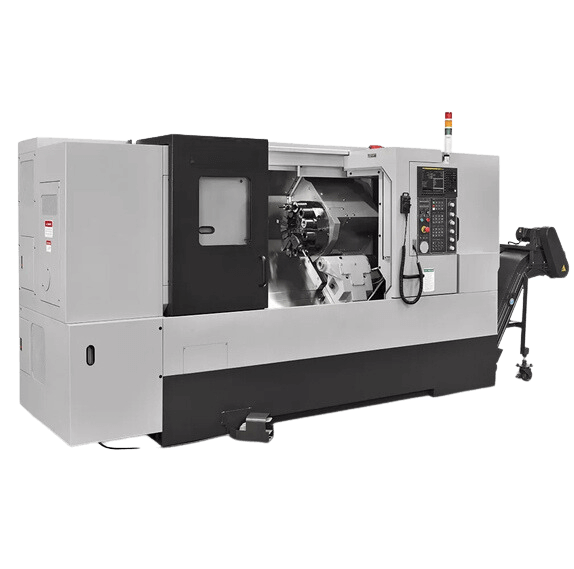

Токарный станок с ЧПУ серия UT-200

Система ЧПУ

Fanuc Oi-TF plus

Основные параметры

Макс. диаметр обработки над станиной, мм

505

Макс. диаметр обработки над суппортом, мм

318

Макс. диаметр обрабатываемой детали, мм

350 (300/320)

Макс. обрабатываемая длина детали, мм

570

1000

Тип направляющих

Скольжения

Шпиндель

Диаметр патрона, дюйм

8 (6/10)

Хвостовик шпинделя

А2-6 (А2-5/А2-8)

Макс. диаметр обрабатываемого прутка

52 (44/65/75)

Скорость шпинделя, об/мин

4500 (6000/4000/3500)

Мощность мотора шпинделя (продолжительно/30 мин), кВт

11/15 (15/18,5)

Перемещения по осям

Перемещение по оси Z

600

1050

Перемещение по оси X

220

Револьверная головка

Тип привода револьверной головки

Серво-механическая

Кол-во инструментов

8/10/12

Размер державки призматического инструмента, мм

25 (20)

Макс. размер осевого инструмента, мм

32

Задняя бабка

Ход задней бабки, мм

545

1045

Ход пиноли, мм

80

Диаметр пиноли, мм

75

Конус пиноли

МТ 4

Станок

Габариты станка, м

2.9 х 1.6 х 1.8

3.7 х 1.6 х 1.8

Вес станка, кг

3600

4700
